Цифра из адаптера BMW iPod
Решил изучить штатный комплект дооснащения iPod для BMW и попробовать найти из него цифровой аудиосигнал для подачи на отдельный звуковой процессор.
Выкладываю фото адаптера и снаружи и внутри.
Что найдено в нем из микросхем, см. во вложениях.http://magnitola.org/attachment/4/5/8/9/263682.thumbhttp://magnitola.org/attachment/4/5/8/9/263684.thumbhttp://magnitola.org/attachment/4/5/8/9/263686.thumbhttp://magnitola.org/attachment/4/5/8/9/263688.thumb
Контакты разъема, идущий к iPod-у, имеют следующие обозначения:
IDENTIFY
TxD
D. GND
RxD
DETECT
3.3 V
Rch
CHARGE
DET
Lch
A.GND
Два контакта не помечены
TxD, D. GND и RxD - это управление I2C или RS-232 ?
Rch, Lch и A.GND - это аналоговое аудио
DET - не знаю для чего, остальные - вроде понятно.
Занятно выглядят контакты разъема MOST:
Вложение 312182
Контакты:
BATT
RX
STATUS
VDD
RGAIN
VDD
TX
Посмотрел распиновку разъема iPod, видимо в адаптер сигнал заходит через аналог, а затем передается в MOST через имеющийся АЦП.
Но! На разъеме есть FireWire. Его можно конвертировать в S/PDIF с помощью "звуковых плат" со входом FireWire и на оптику Toslink, например:
M-Audio FireWire 410, на Яндекс-Маркете за 14 000 р., на eBay за $120!
С коаксиальным S/PDIF, но без оптики есть M-Audio ProFire 610 за 10 000 р. в России (и на eBay за $230), еще дешевле Phonic Firefly 302 Plus за 6000 р. (и на Яндекс-Маркете за 4300 р.)
Есть и другие профессиональные устройства: TC Electronic Konnekt 8 (на eBay за $200), Focusrite Saffire LE и Pro 26 i/o. Вот тема про конвертеры на зарубежном форуме: Firewire-to- S/PDIF converter
Re: Цифра из адаптера BMW iPod
Интересно, а на этом FireWire точно есть звук? Никто не поддержит мою идею?
Re: Цифра из адаптера BMW iPod
управление по уарту, а скажите, при воткнутом айходе возможно переключить сигнал например на внешний airport? если да, то берем точку доступа airport express + spdif-to-i2s и врубаем его вместо PCM1801U, тогда у вас и управление будет штатным и цифра более менее нормальной, второй вариант (после проверки идет ли действительно цифра по HDMI + осталось управление, что вряд ли) - тогда эпловская приблуда Apple 30-pin Digital AV Adapter + HDMI-to-spdif адаптер + + spdif-to-i2s и врубаем его вместо PCM1801U
Re: Цифра из адаптера BMW iPod
Цитата:
Сообщение от
andr_l управление по уарту, а скажите, при воткнутом айходе возможно переключить сигнал например на внешний airport?
Я адаптер еще не подключал, надо еще купить iPod... :)
Цитата:
Сообщение от
andr_l второй вариант (после проверки идет ли действительно цифра по HDMI + осталось управление, что вряд ли) - тогда эпловская приблудас + HDMI-to-spdif адаптер + + spdif-to-i2s и врубаем его вместо PCM1801U
Мне не надо вместо PCM1801U (пускать цифру по MOST), я хочу вывести S/PDIF и подать на 701-й проц. Т. е. будет достаточно Apple 30-pin Digital AV Adapter + HDMI-to-spdif адаптер.
Вот здесь написано "The Apple Digital AV Adapter routes digital audio to screens that support it. (приблуда преобразует цифровой звук на дисплеи, которые это поддерживают)". Я так понимаю, звук там должен быть
Вложений: 2
Re: Цифра из адаптера BMW iPod

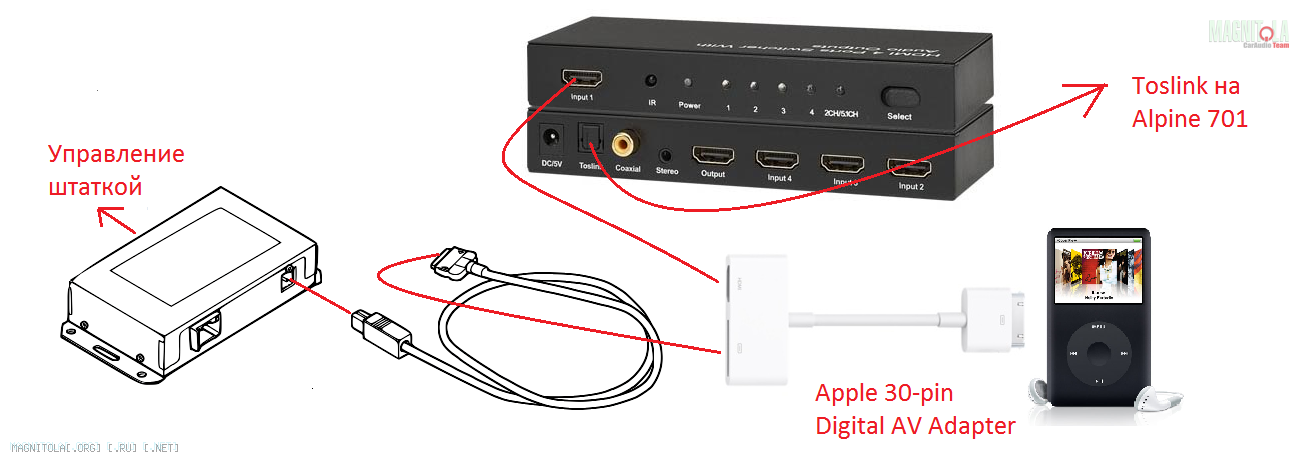

Вот такая картина складывается:
Вложение 319328
Кстати, насчет преобразователей HDMI-to-S/PDIF - нашел только такой вариант: HDMI Audio To Optical Toslink + Stereo RCA Decoder (eBay)
Неужели не бывает ничего попроще и в России? В Аудиомании, например, нету. Он звук кстати не засрёт мне?
Re: Цифра из адаптера BMW iPod
это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.
Re: Цифра из адаптера BMW iPod
Цитата:
Сообщение от
andr_l это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.
В разъеме на плате адаптера, идущего на iPod, нет контактов USB Data+/Data-, так что управление наверняка по UART/RS-232. Надо купить на днях Apple 30-pin Digital AV Adapter...
Re: Цифра из адаптера BMW iPod
Цитата:
Сообщение от
andr_l это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.
Купил вчера этот адаптер! Я так понимаю, ты предлагаешь попробовать iPod через адаптер в машине: будет ли работать управление?
Re: Цифра из адаптера BMW iPod
да, если будет, то тогда покупать адаптер HDMI-to-spdif
Re: Цифра из адаптера BMW iPod
Цитата:
Сообщение от
andr_l да, если будет, то тогда покупать адаптер HDMI-to-spdif
Прикупил еще и iPod, буду испытывать... С НАСТУПАЮЩИМ ВСЕХ!!!!!!!!!!!!
