Re: Научите мотать катушки индуктивности
Вложение 297872 Цитата:
Сообщение от
Дмитрий Рутковский
. Это сделано специально, чтобы те, кто не разбирается могли без лишних раздумий делать расчёт, больший конденсатор лучше подрезает хвост СЧ у басовиков или выплески вверху у середин (проверено, это реально работает).
Дмитрий,проверьте правильность своей теории,а то в конец запутаете самодельщиков - увеличение ёмкости шунтирующего конденсатора на басовике,в фильтре 2го порядка,снижает частоту среза басовика!!
Вложение 297898

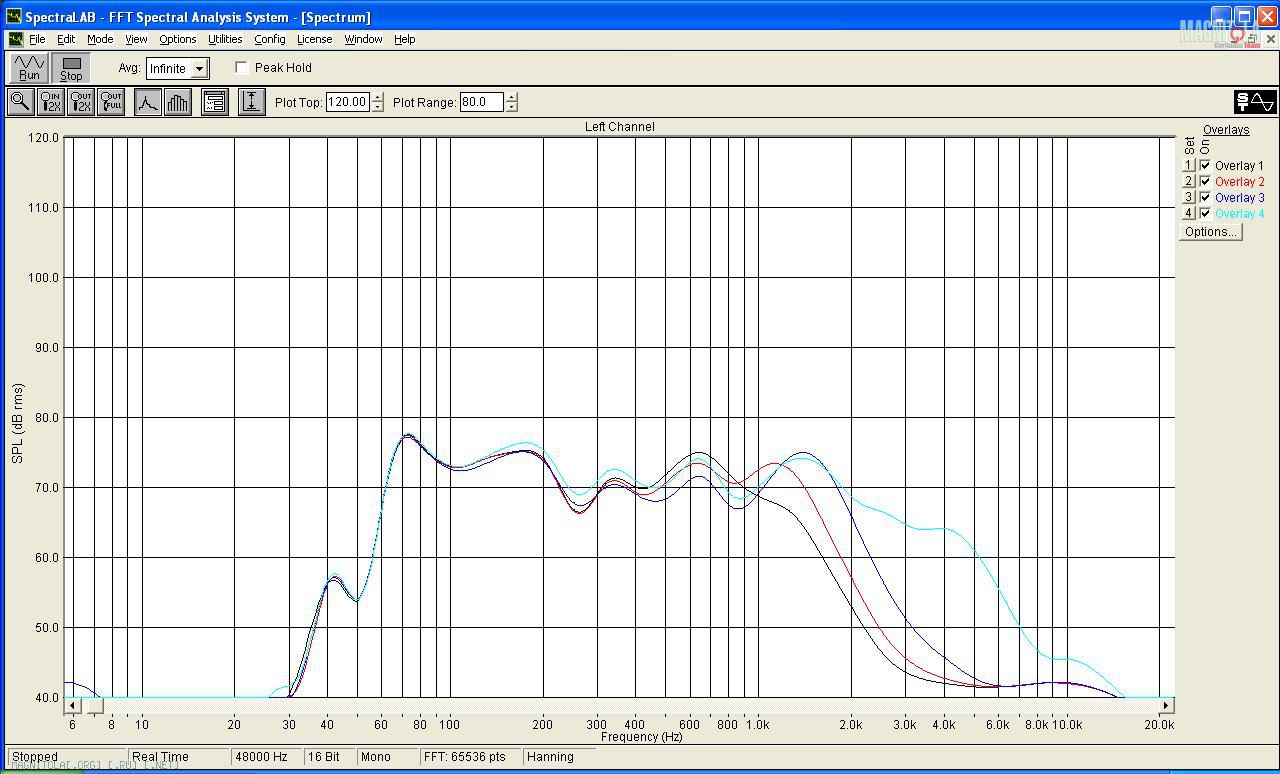

На басовике стоит одна и та же индуктивность,а вот емкости разные :30 мкф - черная,20 мкф-красная,10 мкф - синяя,0 мкф - голубая ачх.
Т.е. увеличивая конденсатор в шунте увеличиваем провал на сшивке нч-сч,а он ведь,в идеале,должен быть в минус 3 дБ.
Вложение 297874
Re: Научите мотать катушки индуктивности
Цитата:
Сообщение от
Jko Причём, в данном вопросе хочется именно теории, а не кто как делает сам... :)
Теория проста и стара,и тут кто как,но большинство её придерживаются : высота намотки=ширине намотки = 2 внутренних диаметра = 4 внешних диаметра.
Кстати,прога СЕС дает габариты каркаса и намотки по этой пропорции.
Re: Научите мотать катушки индуктивности
Цитата:
Сообщение от
Датсун Вложение 297872
Дмитрий,проверьте правильность своей теории,а то в конец запутаете самодельщиков - увеличение ёмкости шунтирующего конденсатора на басовике,в фильтре 2го порядка,снижает частоту среза басовика!!
Вложение 297898
На басовике стоит одна и та же индуктивность,а вот емкости разные :30 мкф - черная,20 мкф-красная,10 мкф - синяя,0 мкф - голубая ачх.
Т.е. увеличивая конденсатор в шунте увеличиваем провал на сшивке нч-сч,а он ведь,в идеале,должен быть в минус 3 дБ.
Вложение 297874
Так решили проблему или нет?
Re: Научите мотать катушки индуктивности
Цитата:
Теория проста и стара,и тут кто как,но большинство её придерживаются : высота намотки=ширине намотки = 2 внутренних диаметра = 4 внешних диаметра.
Кстати,прога СЕС дает габариты каркаса и намотки по этой пропорции.
А чего считать-то? Берете каркас, провод и начинаете мотать, периодически измеряя индуктивность с помощью звуковой карты и элементарной приспособы из одного резистора, 3 штекеров и двух "крокодилов".
Re: Научите мотать катушки индуктивности
Цитата:
Сообщение от
ansuser измеряя индуктивность с помощью звуковой карты и элементарной приспособы из одного резистора, 3 штекеров и двух "крокодилов".
Нас спасёт вера в Царя,Отечество и китайский мультиметр.)))
Re: Научите мотать катушки индуктивности
Цитата:
Сообщение от
Датсун Теория проста и стара,и тут кто как,но большинство её придерживаются : высота намотки=ширине намотки = 2 внутренних диаметра = 4 внешних диаметра.
Кстати,прога СЕС дает габариты каркаса и намотки по этой пропорции.
Если придерживаться этой пропорции- H=L=2D=4d , то Н можно взять любой- длина провода не меняется или меняется в пределах погрешности, что очень удобно- провод можно принять за цилиндр, и используя формулы объема цилиндра и удельного веса меди- точно посчитать потребное количество меди, особенно это удобно в свете того, что,к примеру- в Митино она продается на вес...
Если пропорцию изменить- параметры уезжают катастрофически.
Так что -кроме Бога, царя и китайского мультиметра- нас спасут программа СЕС и электронные весы.
