Линейный Вход

Цитата:

---

Сообщение от FFZ

ну в общем да ,ты не верно понял, так делать не следует, а если по большому счёту то и нельзя. линейный вход врезается уже в коммутатор, т.е. в твоём случае вместо выхода с тракта кассеты на вход коммутатора подцепляется рассмотренный в теме девайс.

---

У меня был Опель Омега с кассетником штатным (точный индекс не помню, цифры в нём были 400). Я нашёл на неё сервис-мануал, курнул его, выломал плоскогубцами весь кассетный механизм, нашёл входные кондерчики селектора входов, перерезал идущие к ним дороги, подпаялся в нужное место проводом, соорудил разъем на заду магнитолы и перемкнул на плате в районе разъема для подключения шлейфа с лентопротяжного механизма два контакта: один от датчика наличия кассеты, другой от датчика, определяющего конец пленки (кажется, точно уже не помню:(). И оно, блин, заиграло! Когда на экране горело "TAPE", играл плеер.

Потом, через пол-года у этой магнитолы что-то сдохло: сначала включалась только после надавливания на панель, потом только после легкого удара по панели, потом после сильного удара по панели... А потом, когда мне надоело херачить со всей дури по магнитоле, я её выкинул и поставил самую дешевую сони, из тех, у которых на борту был процессор задержек, а ещё через 4 месяца поменял её на Вольву)))

У меня так пока не получится, Я б тоже хотел так махнуться своим Пегасом на спорт, на пример.
Понял теперь. Мне надо своять сей девайс и вкорячиваться за место кассеты..... Посмотрим что к чему.....

---------- Сообщение добавлено 09.01.2013 в 18:05 ----------

Цитата:

---

Сообщение от fox proteus

У меня был Опель Омега с кассетником штатным (точный индекс не помню, цифры в нём были 400). Я нашёл на неё сервис-мануал, курнул его, выломал плоскогубцами весь кассетный механизм, нашёл входные кондерчики селектора входов, перерезал идущие к ним дороги, подпаялся в нужное место проводом, соорудил разъем на заду магнитолы и перемкнул на плате в районе разъема для подключения шлейфа с лентопротяжного механизма два контакта: один от датчика наличия кассеты, другой от датчика, определяющего конец пленки (кажется, точно уже не помню). И оно, блин, заиграло! Когда на экране горело "TAPE", играл плеер.

---

Так тоже можно наверное?

Ребята помогите, как сделать линейный вход на Alpine 101RM, у магнитолы есть Full speed 13 пиновый, в интернете предлагают купить кабель KCE-237B. Цена на этот шнурок бешенная с учетом доставки 1500 руб. полазил в интернете нашел распиновку Full speed Пины 1,3,5 общий и два входа. Подал на них сигнал, но магнитола не видит его. Может надо подать какой то управляющий сигнал? Может кто знает?

Цитата:

---

Сообщение от stpv1

Ребята помогите, как сделать линейный вход на Alpine 101RM, у магнитолы есть Full speed 13 пиновый, в интернете предлагают купить кабель KCE-237B. Цена на этот шнурок бешенная с учетом доставки 1500 руб. полазил в интернете нашел распиновку Full speed Пины 1,3,5 общий и два входа. Подал на них сигнал, но магнитола не видит его. Может надо подать какой то управляющий сигнал? Может кто знает?

---

Проблему решил. Вход припаивается на 1,3,5 пины и в меню магнитолы активируется линейный вход. Все отлично работает. Теперь у меня кабель KCE-433iv с аналоговым входом

Цитата:

---

Сообщение от Aleksey

Линейные выходы мы уже рассмотрели, теперь рассмотрим линейные входы.
Часто требуется сделать линейный вход на штатную магнитолу. Мне доводилось видеть всякое "художество"

---

+1,,Спасибо!прекрасная тема и очень доходчивая,комментарии всегда будут положительные и заслуженные с благодарностями автору!!!.,

Посмотрев на эту вкусную ветку форума, обтекся слюнями на то как все грамотно и аккуратно реализовано... Давно мечтал в авто сделать нормальную связку типа car pc + усилки и т.д., но поскольку финансы поют как говорят романсы, решил обойтись тем что уже есть в наличии. А это планшет на Android 7" Nec Renesas, Alpine CDE-9846R (диски, радио. usb нет, aux нет), а звучит она довольно таки неплохо. Поскольку ba3121 в округе в радиомагазинах нет, решил попробовать без виртуальной петли. Взял провода экран потолще, перерезал аккуратно RL out с тюнера, подпаялся, зазвучало, но шумов... При питании планшета от его же АКБ естественно ни капли шума, как только включаю зарядку (в прикуриватель USB, 2,1А 5В) шумов - вагон. Решил попробовать сваять линейный стабилизатор напряжения для питания планшета на чем-то типа кренки с КТ805 или КТ815, спаяв понял что от радиатора на котором стоял транзистор зимой можно неплохо обогреваться, а ток который кушает это стабилизатор от авто около 1А, АКБ мой не продюжит долго в мороз) в общем отказался в пользу старой зарядки. Заказал с китая ba3121, пока в пути решил смириться с шумами, но нашел Mystery MAD GL, обрезал провода под себя, воткнул в систему - ни шороха)) На андроиде даже приобрел плеер JetAudio Plus, понравился тем что есть 20 полосный эквалайзер. В общем сабы мои я узнал заново)
Остается 3 вопроса, когда приедут ba3121, лучше собрать на них или оставить mad gl?
Кто-нибудь знает что внутри mad gl? транс?
Из первых сообщений темы не очень понял как реализован AUX при включении AM тюнера?
Кстати плата моего Alpine очень информативна, очень многое подписано)

Цитата:

---

Сообщение от jenia_ov

Остается 3 вопроса, когда приедут ba3121, лучше собрать на них или оставить mad gl?

---

собрать нормальный аукс

Цитата:

---

Сообщение от jenia_ov

Кто-нибудь знает что внутри mad gl? транс?

---

да, трансформаторы для гальванической развязки земли

Цитата:

---

Сообщение от jenia_ov

Из первых сообщений темы не очень понял как реализован AUX при включении AM тюнера?

---

перечтите ещё, возможно несколько раз:

Цитата:

---

Сообщение от Aleksey

На м/с коммутатора идет сигнал с тюнера(на ноги 5, 14) и с внешнего входа(ноги 1, 12). Коммутируется с помощью сигнала +B AM. Это сигнал по которому тюнер переключается в режим АМ. Тем самым, когда мы включаем на магнитоле АМ - мы подаем сигнал с внешнего входа на вход м/с регулировки громкости(баланс-фейдер....).

---

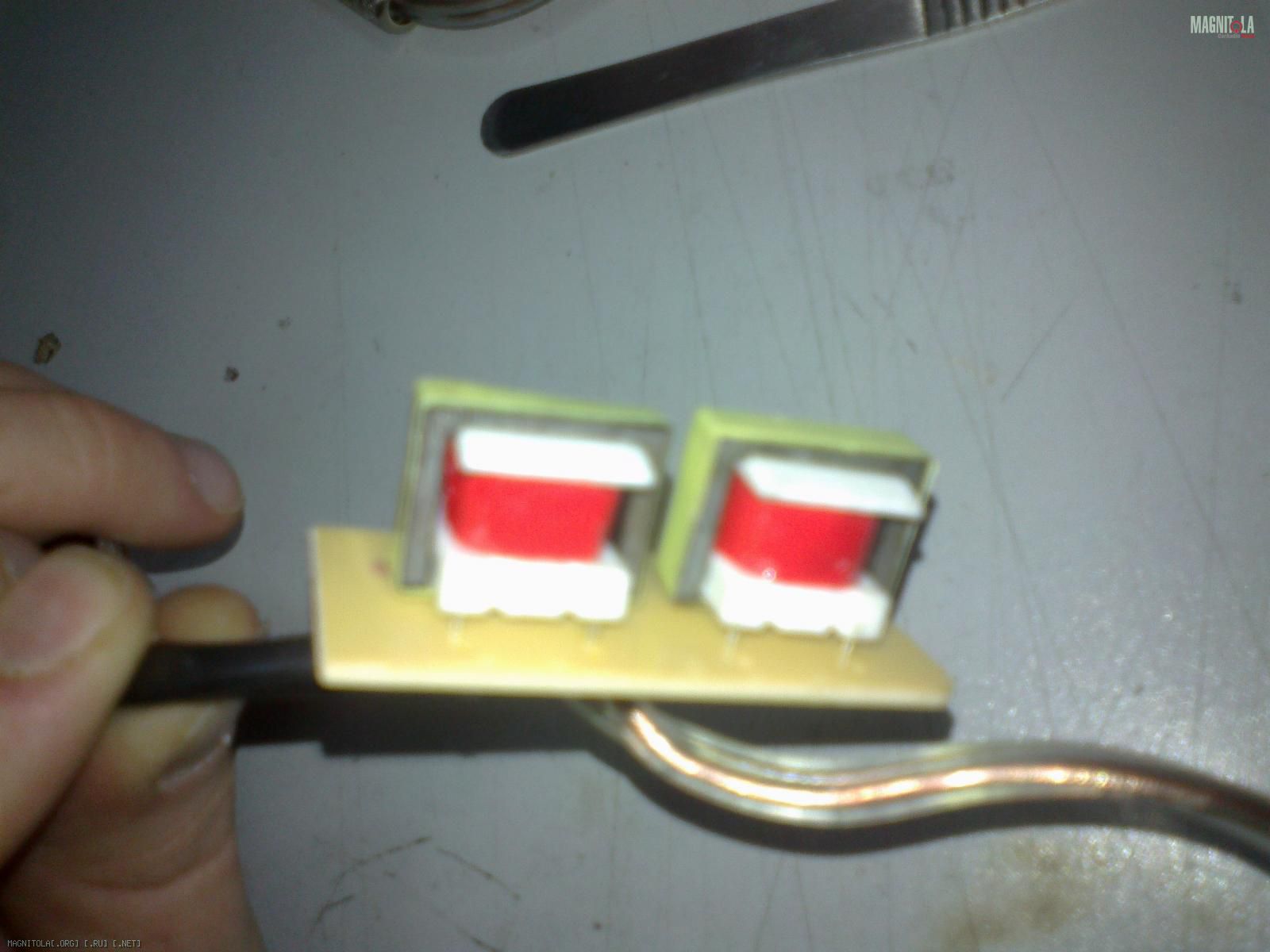

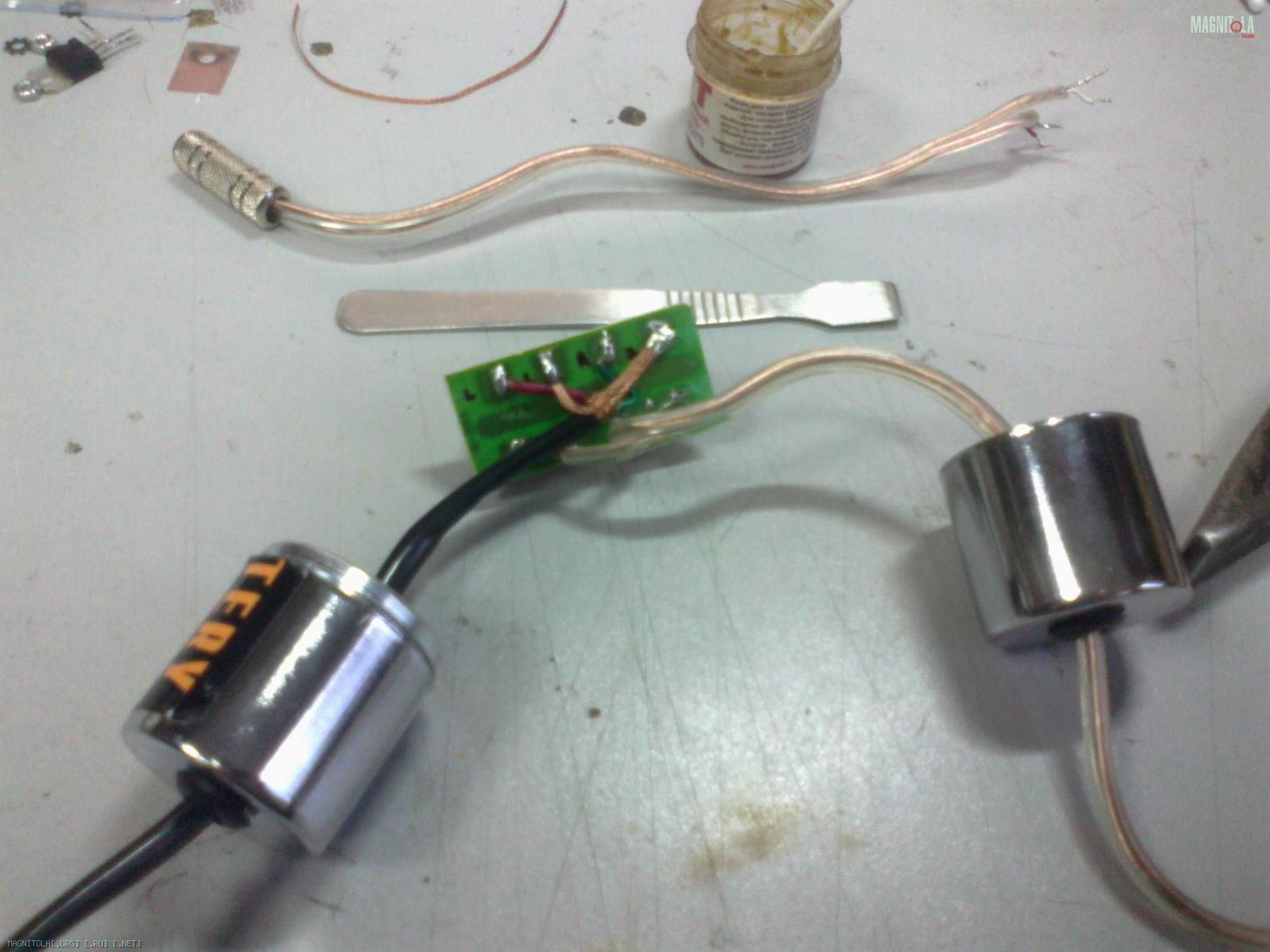

Любопытству моему не было предела, да и провод заводской Mystery MAD GL немного фонил при шевелении. В общем разобрал я сей девайс, фото прилагаю, прошу прощения за качество.
FFZ спасибо за ответы.Вложение 471670Вложение 471672

Цитата:

---

Сообщение от FFZ

собрать нормальный аукс

---

+1,зачем нужны потери с мадами мистери,качество не то будет по любому.,

доброго времени суток
Прочитав тему,понимаю что здесь собрались асы своего дела

Есть заводской аппарат Мерседеса becker_be3100
НА борту присутствует оптика,работающая при наличии чейнджера

Кто сможет подсказать как задействовать оптику на данном аппарате?
Ну или хотя бы организовать линейный вход,если с оптикой направление окажется мертвым
servis manual в приложении

Заранее признателен за любые советы

P.S. Уж больно хочется попробовать цифру на данном аппарате в связке карписи+голова с оптикой
