Активное экранирование...

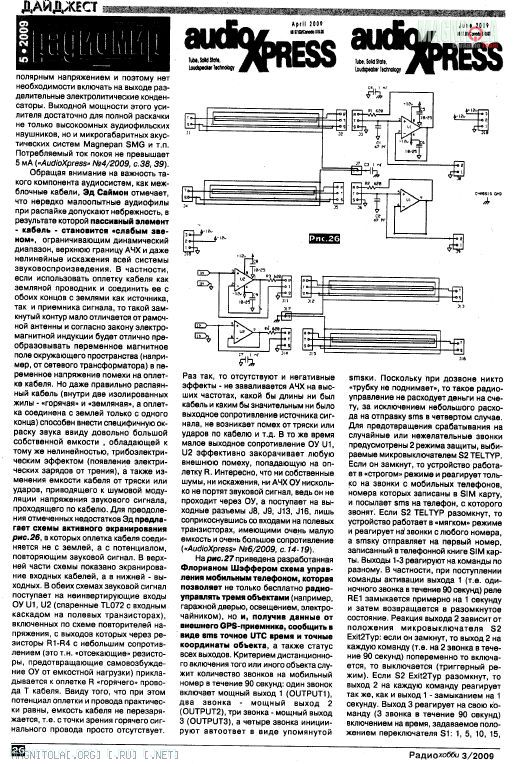

Здравствуйте всем! Давно думаю по этому поводу... Честно говоря не знаю почему не применяют в автозвуке, ибо идея хорошая. К сожалению страница из журнала в исходном размере не "влезла" и ее пришлось ужать. Но увеличивается и смысл понять можно.
Вложение 327206
Там рядом текст с пояснениями к рисунку...
Re: Активное экранирование...
Цитата:
Сообщение от
Папа Карло Честно говоря не знаю почему не применяют в автозвуке, ибо идея хорошая.
Может быть потому что есть смысл это делать только для кабелей с высокой частотой сигнала ? Уже не из слышимого диапазона.
Re: Активное экранирование...
Эд Саймон настаивает, что это надо аудиофилам для звуковоспроизведения. Возможно, имеются ввиду слишком длинные кабели (десятки метров?). А, в принципе, изящное решение, главное, что сигнал лишний раз не проходит через ОУ, как кажется при беглом взгляде на рисунки.
Re: Активное экранирование...
Автор статьи давит на жалость,напирая на погонную ёмкость кабеля,но чуть-чуть не договаривает.
Зато Алекс и Хоттабыч за него договорили правду-матку : ёмкость,даже самого зачуханного кабеля исчисляется десятками пикофарад,но даже сотни пф начнут "дурно" влиять на сигнал в районе сотен кГц,а там ведь и не всяк летучий мышь услышит.С индуктивностью та же петрушка - надо иметь в межблоке бухту, километров на несколько.
Из домашних кабелей знаю Аудиоквест-Пантеру с поляризующей батарейкой,но там авторы зацепили её на диэлектрик - говорят,что всё по рангу строится и шагает в нужном направлении.Ж)
Re: Активное экранирование...
это решение вносит шум ОУ + искажения от них же. теоретически, и это можно минимизировать, взяв опер типа ОРА211А, но и это решение не панацея. балансная линия решила бы большинство проблем одним махом, но это дорого и не везде удобно...
Re: Активное экранирование...
Цитата:
Сообщение от
A!exT это решение вносит шум ОУ + искажения от них же
ОУ нагружен только на экран, так что шум и искажения в полезный сигнал не попадают.См нижний рисунок. (На картинке нифига не видно, лучше здесь посмотреть - пдф) http://www.vegalab.ru/forum/result.p...sa.x=8&sa.y=15
Re: Активное экранирование...
это так кажется, БП должен быть полностью гальванически изолирован от бортсети, а сигнальная земля у нс же и силовая, и цифровая...
Re: Активное экранирование...
Цитата:
Сообщение от
A!exT это так кажется, БП должен быть полностью гальванически изолирован от бортсети, а сигнальная земля у нс же и силовая, и цифровая...
То есть, для дополнительного ОУ надо отдельный преобразователь?
Re: Активное экранирование...
А нельзя схему отдельно выложить? Очень плохо читаемая.
Re: Активное экранирование...
Цитата:
Сообщение от
ALEXx3 То есть, для дополнительного ОУ надо отдельный преобразователь?
в идеале - да, чтоб он кроме входного сигнала и экрана ничего не касался. тогда он будет сам по себе.
