cadence xa125.4 расширение ФНЧ ?

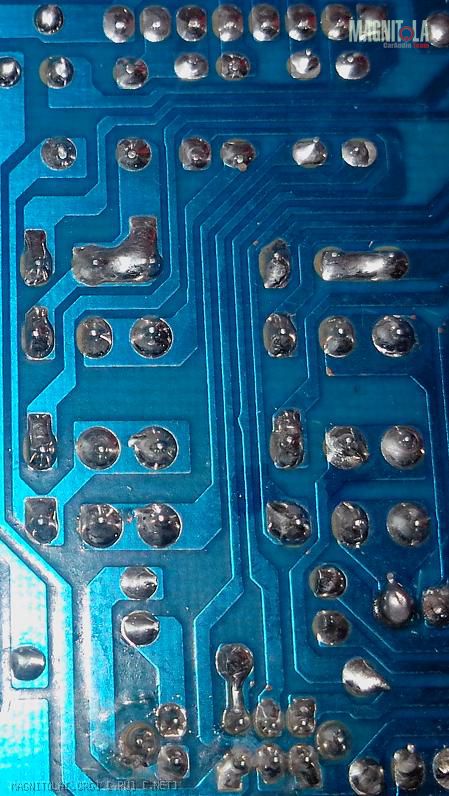

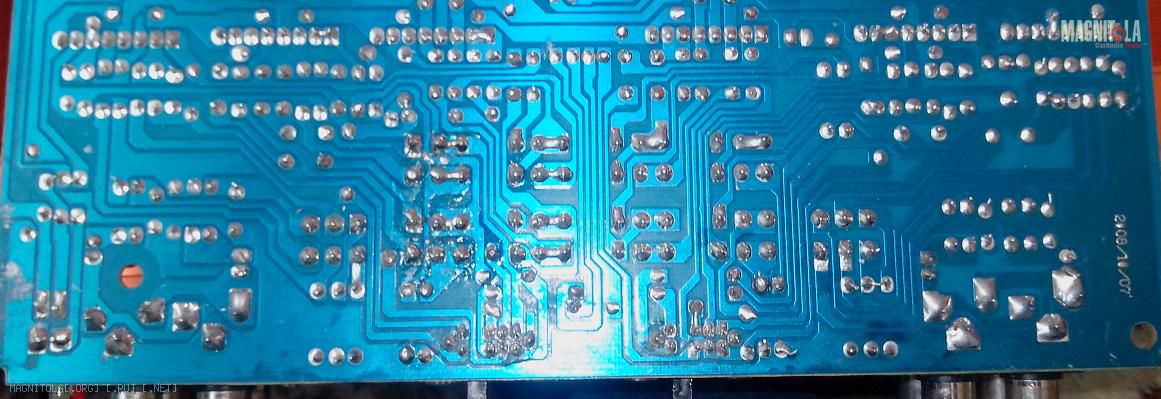

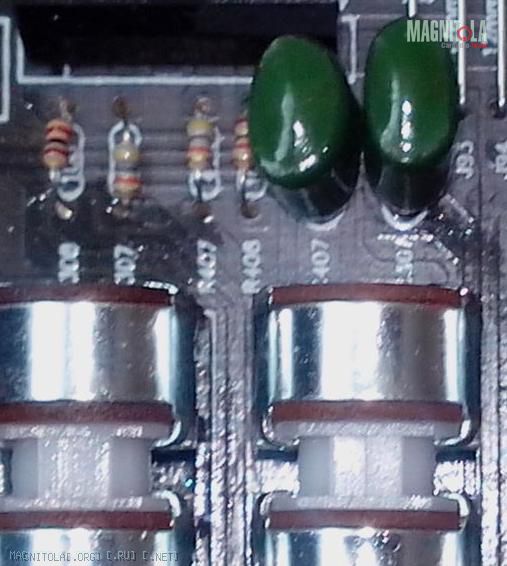

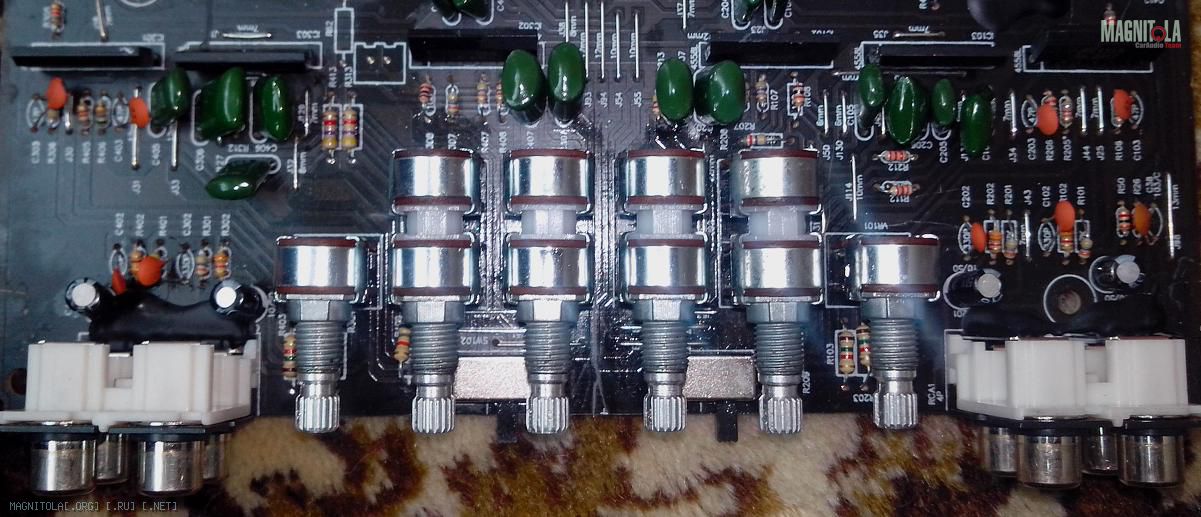

Вложение 327244Вложение 327246Вложение 327248Вложение 327250Вложение 327252
Есть усилитель cadence xa125.4 у него ФНЧ 40 - 150 Гц, нужно в оной паре каналов сделать ФНЧ до 500Гц.
Понимаю что нужно заменить конденсаторы или резисторы в цепи ФНЧ осталось узнать на какие номиналы менять ?
Подскажите мне кто в этом разбирается, надеюсь можно обойтись без замены переменного резистора?
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
pavlovuv Есть усилитель cadence xa125.4 у него ФНЧ 40 - 150 Гц, нужно в оной паре каналов сделать ФНЧ до 500Гц.
Понимаю что нужно заменить конденсаторы или резисторы в цепи ФНЧ осталось узнать на какие номиналы менять ?
Подскажите мне кто в этом разбирается, надеюсь можно обойтись без замены переменного резистора?
Собственно ни чего особо сложного в задаче нет, нужно пересчитать номиналы конденсаторов и возможно резисторов, ПО бесплатное в инете для этого есть, НО для начала нужно иметь либо сервис мануал к девайсу или просто схему, если нет, то начинать с срисовывания нужной части схемы с платы.
Re: cadence xa125.4 расширение ФНЧ ?
Про ПО знаю недавно делал активный фильтр, но с ноля делать проще а схему не получается срисовать.
Чисто гипотетически думаю нужно конденсаторы уменьшить а резисторы увеличить ?

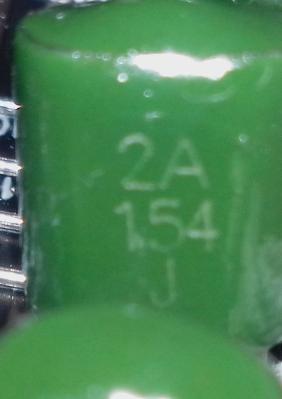

Нашел что 2A154J это 0.15uf только не пойму 0.15uf это микро или пико фарады ?
Еще вопрос если поставлю обычную керамику вместо пленки думаю не сильно заметно будет ?
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
pavlovuv Нашел что 2A154J это 0.15uf только не пойму 0.15uf это микро или пико фарады ?
:), маркировка 154 это 0,15мкф, т.е. к примеру 104 это 0.1мкф, 103 это 0,01мкф, 102 это 0.001мкф или те же 1000пкф если так проще.
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
pavlovuv Чисто гипотетически думаю нужно конденсаторы уменьшить а резисторы увеличить ?
Резисторы тоже уменьшить.А проще родной фильтр обойти и подключить через самодельный.
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
FFZ , маркировка 154 это 0,15мкф, т.е. к примеру 104 это 0.1мкф, 103 это 0,01мкф, 102 это 0.001мкф или те же 1000пкф если так проще.
Емкость конденсатора | Код ( EIA ) |
100pF | = | 0.1nF | = | 0.0001µF | 101 |
1000pF | = | 1nF | = | 0.001µF | 102 |
10000pF | = | 10nF | = | 0.01µF | 103 |
100000pF | = | 100nF | = | 0.1µF | 104 |
| | 1000nF | = | 1µF | 105 |
Нашел только меня сбила с мысли 0.15uf оказалось это 0.15µF то есть микро
---------- Сообщение добавлено 10.01.2013 в 12:39 ----------
Цитата:
Сообщение от
Флекс 71** Резисторы тоже уменьшить.А проще родной фильтр обойти и подключить через самодельный.
думаю что в этом случае не проще, если есть уже плата с разводкой, зачем заново велосипед изобретать
Вложений: 1
Re: cadence xa125.4 расширение ФНЧ ?

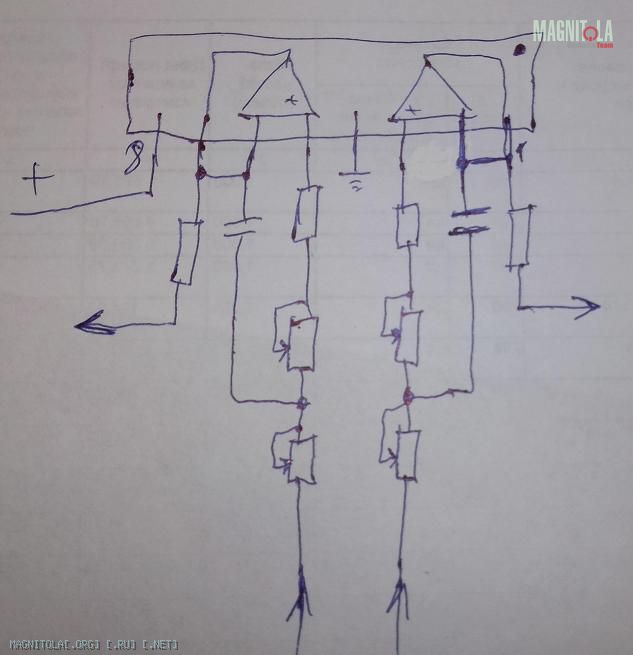

Вложение 327374
Вот вроде срисовал, получается и впрямь кроме конденсаторов нечего менять ?
Вложений: 2
Re: cadence xa125.4 расширение ФНЧ ?
Что-то я совсем запутался, у меня на схеме нечто странное между 1м и 2м порядком
вот так должен выглядеть первого Вложение 327380
а вот так вторгоВложение 327382
получается у меня не хватает С2 судя по второй схеме?
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
pavlovuv Что-то я совсем запутался, у меня на схеме нечто странное между 1м и 2м порядком
вот так должен выглядеть первого
Вложение 327380
а вот так вторго
Вложение 327382
получается у меня не хватает С2 судя по второй схеме?
да не, 99,99999% в усилке как минимум второй порядок, просто кондёры не все нашёл на плате.
Re: cadence xa125.4 расширение ФНЧ ?
Цитата:
Сообщение от
FFZ просто кондёры не все нашёл на плате.
Точняк вот что значит свежий не замылиный взгляд, сейчас опять глянул на фотку и сразу их нашел.
вот-бы кто еще номинал новых деталек подсказал.
