Вот, не поленился, сфоткал :) :Цитата:
Сообщение от STASUS

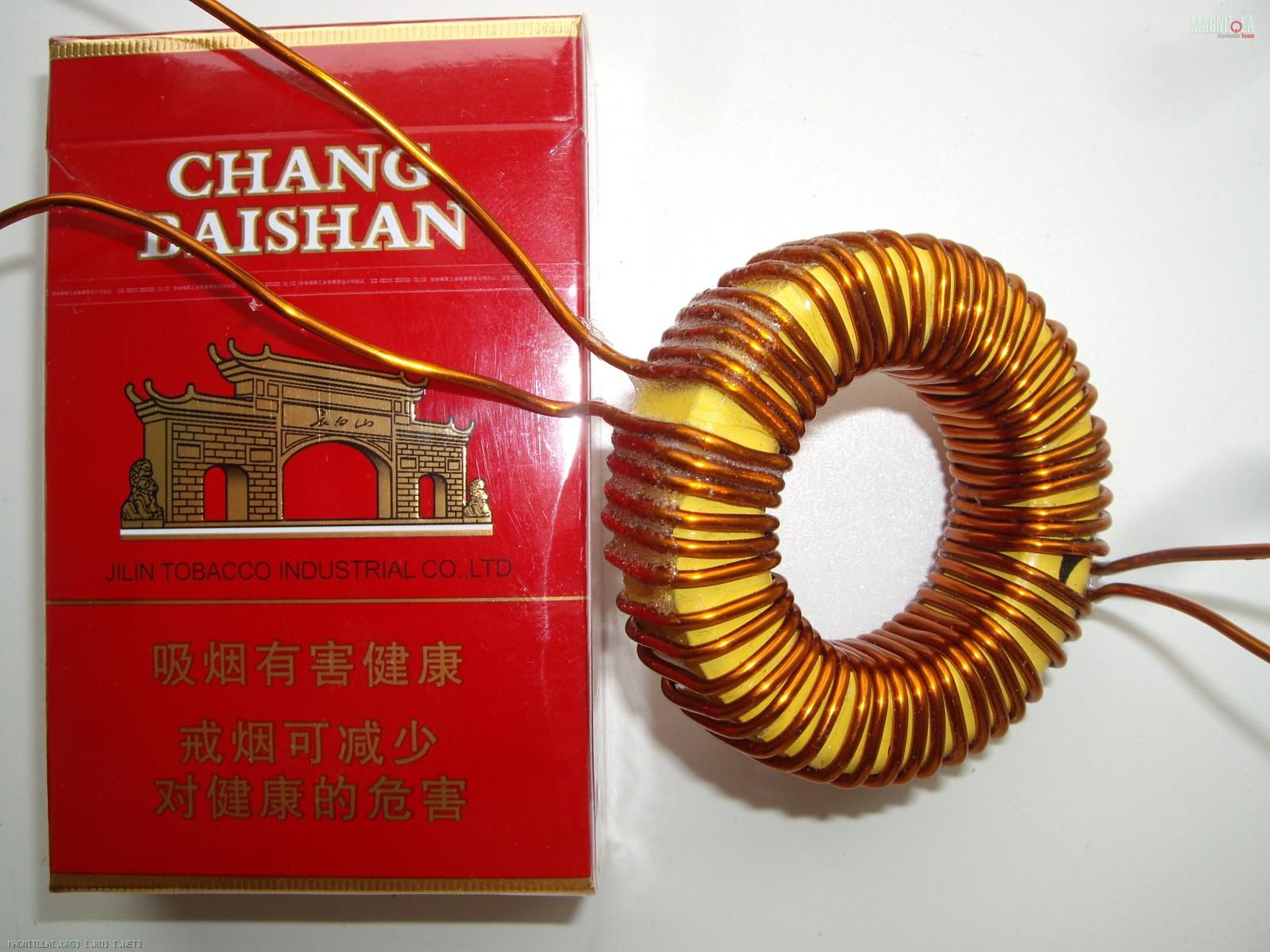

Вложение 417914 Расчитан на БП, гораздо слабее твоего, диаметр провода 1,5мм, тоже 15Х11, только 56мм, таких колец, как у тебя, жалательно пару("+" и "-"), мотать просто в один слой до заполнения, а лучше бы ещё мощнее.
А есть ли смысл резать плату и извращаться с дросселями???, может поставить дроссель между источником и УМ, на плате которого тоже стоят емкости - получается CLC фильтр.
Считать нужно с привязкой к самому БП. У того же автора есть програмы по расчету. Заодно и насчет намотки трансформатора поучишься.Цитата:
Сообщение от STASUS
Ладно, дрочель пересчитаю.
Вечером резал дорожки для внедрения дросселя.
Только на плате я места не вижу. Может отдельно платку соорудить и разместить возле выходных емкостей?
Намотал бифилярный дроссель. Поставить решил так как на фото - плоскость кольца по линии плоскости выпрямительных диодов, что бы потом через прокладку притянуть к радиатору.
Включил под нагрузкой - без дросселя было 62,7в с дросселем стало 56,5в (при 14,4в входном)
А осцилографом не смотрел, что было ДО и что стало ПОСЛЕ ? ;) Если покопаешься по форуму, то найдешь снимки, где я выкладывал подобные сравнения.Цитата:
Сообщение от STASUS
Странно дроссель расположен и запаян- не видно по фото, что он стоит в плюсе и минусе питания. Одна обмотка должна быть в плюсе, другая, встречно включенная- в минусе.
Осциллом смотрел только после дросселя - вообще чистяк, покрутил развертку - ничего криминального не обнаружил. Плата двухсторонняя, + и - на разных сторонах, потому наверно не видно, да и фотограф из меня никакой.
Намотка и включение бифилярное - плюс от диодов к началу первой обмотки, минус от диодов - к концу второй.
К стати, если подключена нагрузка - дроссель слегка греется - за полчаса нагрелся до 40-45 гр. Я так понял он свою функцию отрабатывает.
Померял мощьность отдаваемую/забираемую (нагрузка - лапа 220в 100вт) - 41,5вт/46вт. Получается 90,2%
Рыжий годовалый Чувак 2,5 часа наблюдал за моей работой
Секс с китайским ИИП продолжается.
Резал дороги на ПП и добавил конденсаторов по +12в.
Было 9400 мкф, стало 18800 мкф.
Как думаете, хватит такой емкости (18800мкф) по +12в (во вторичке суммарно 14100 на плечо) для пары усилителей по 100-150вт RMS?
достаточно 4700 в плечо, для 100 ват. только хорошей ёмкости.
В общем, отказался от этой идеи, ввиду малой надежности китайских ИИП и их схемотехнических решений. Пыхнул пеобразователь с феерверком без видимых на то причин.
