Усилитель Supra TBS-A1400

Цитата:

---

- для кого то фантастика, а для кого то факт, если не трудно можешь полистать интернет, там с двух пар снимают 400вт, с одной 150вт, а некоторые на форуме дун аудио и 300вт с одной пары, лично я в фьюжене своем снял по 120вт с пары...

---

ну вот видишь :) 120 ватт, а не как ты с горяча написал от 150 до 300 ватт.
да, можно полистать инет, можно и такие заявки увидеть, а вот верить в это личное право :), я привык опираться на тех. мануалы от производителя.
http://lib.chipdip.ru/222/DOC000222343.pdf
http://lib.chipdip.ru/222/DOC000222344.pdf
обозначено в лоб прямо в самом начале:
• Suitable for use in 100-W high fidelity audio amplifier’s output stage

Цитата:

---

- я так понимаю что, это вы пытались унизить меня сейчас, ну да ладно...

---

нет не ладно! я не имел таких целей! был обозначен именно вопрос! если тебе показалось что я хотел тебя унизить, то извини за стиль который ты трактовал как издёвку.

Цитата:

---

Оценили себя - это хорошо, когда человек дает себе адекватную самооценку...

---

многоточие мне как трактовать? )))

Цитата:

---

По поводу полумоста, может я погорячился, но привык работать с мостовыми "усилительными системами", по этому для меня один канал это полумост... И вы прекрасно понимаете о чем шла речь... К тому же на многих форумах меня понимают, а здесь нет...

---

Вот о этом собственно и был тот вопрос :), я это так и понял, но это я, но кроме меня темы читает ещё масса людей, посему в этом разделе следует писать корректно, а не так как вам привычно по практике и собственным трактовкам.
Что и как пишите на других форумах пишите мне не важно, т.ч. там если это нормально и вас там понимают, то естественно пишите как хотите.

Цитата:

---

Сообщение от EvgeniyP

Доброго времени суток!

Данный усилитель Supra TBS-A1400 - это всего лишь Mystery MR1.300 (Blaupunkt GTA-1300, Fusion FBS-M1300) в другом корпусе, или всё-таки в нём есть какие-то изменения, позволившие производителю заявить бОльшую мощность?
И может есть у кого-то мануал к нему и\или фото внутренностей и\или с разных сторон?

---

Ну как? Разобрались с вопросом? Ато ответ чето не увидел) интересно было бы узнать

это практически тот же самый mr1.300,

а какие реальные характеристики у него?:)

Цитата:

---

Сообщение от Mакс

это практически тот же самый mr1.300,

---

да, похож, но только слегка схемно, а так то MR1.300 по серьёзным вопросам лучше.

Цитата:

---

Сообщение от FFZ

да, похож, но только слегка схемно, а так то MR1.300 по серьёзным вопросам лучше.

---

А по подробней, пожалуйста.
В ПН 10 ключей в мистери и 8 в супре. В мистери есть стабилизатор вторичного напряжения, в супре нет. Да? А еще?

в 8 ом будет работать?) щас качает pioner 310s4, но есть саб от домашки(f65c d519), хочется этот саб в какой нибудь короб засунут и посмотреть что получится))

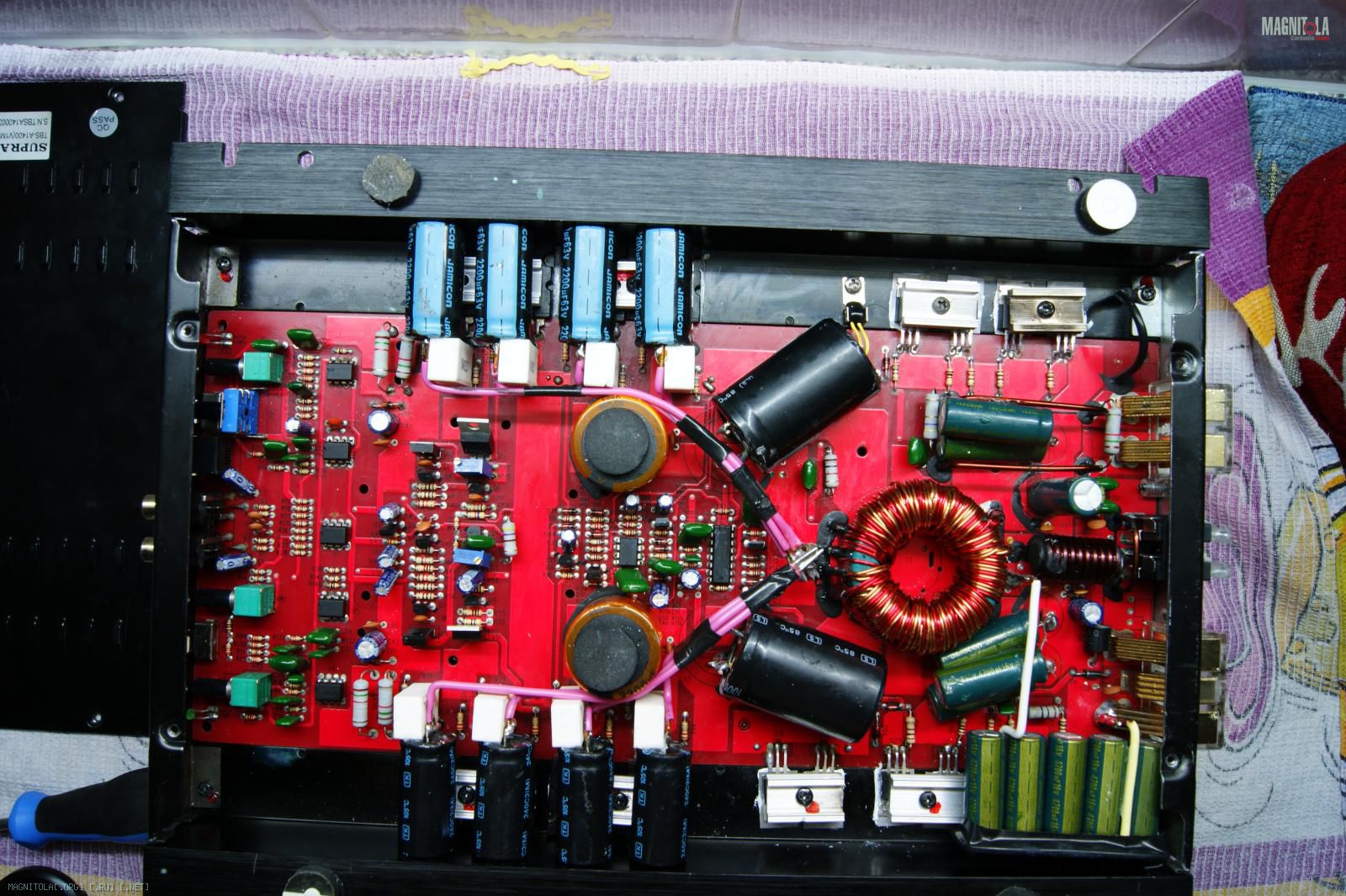

Вложение 692914

Решил выложить то как он сейчас выглядит, немного доработал буфер вторички и первички, во вторички решил повесить по 2200мкф на коллектор каждого входного транзистора, а ноль на ноль трансформатора, ну и в первичке увеличил емкость,когда добавил вторую партию конденсаторов результат реально почувствовался. Так же были заменены ОУ на ne5532, выставлен ток покоя в 15мА. Играет класно, если смотреть на дифузор при работе думаешь, да он и недвигается почти, но долбит при этом так как надо.

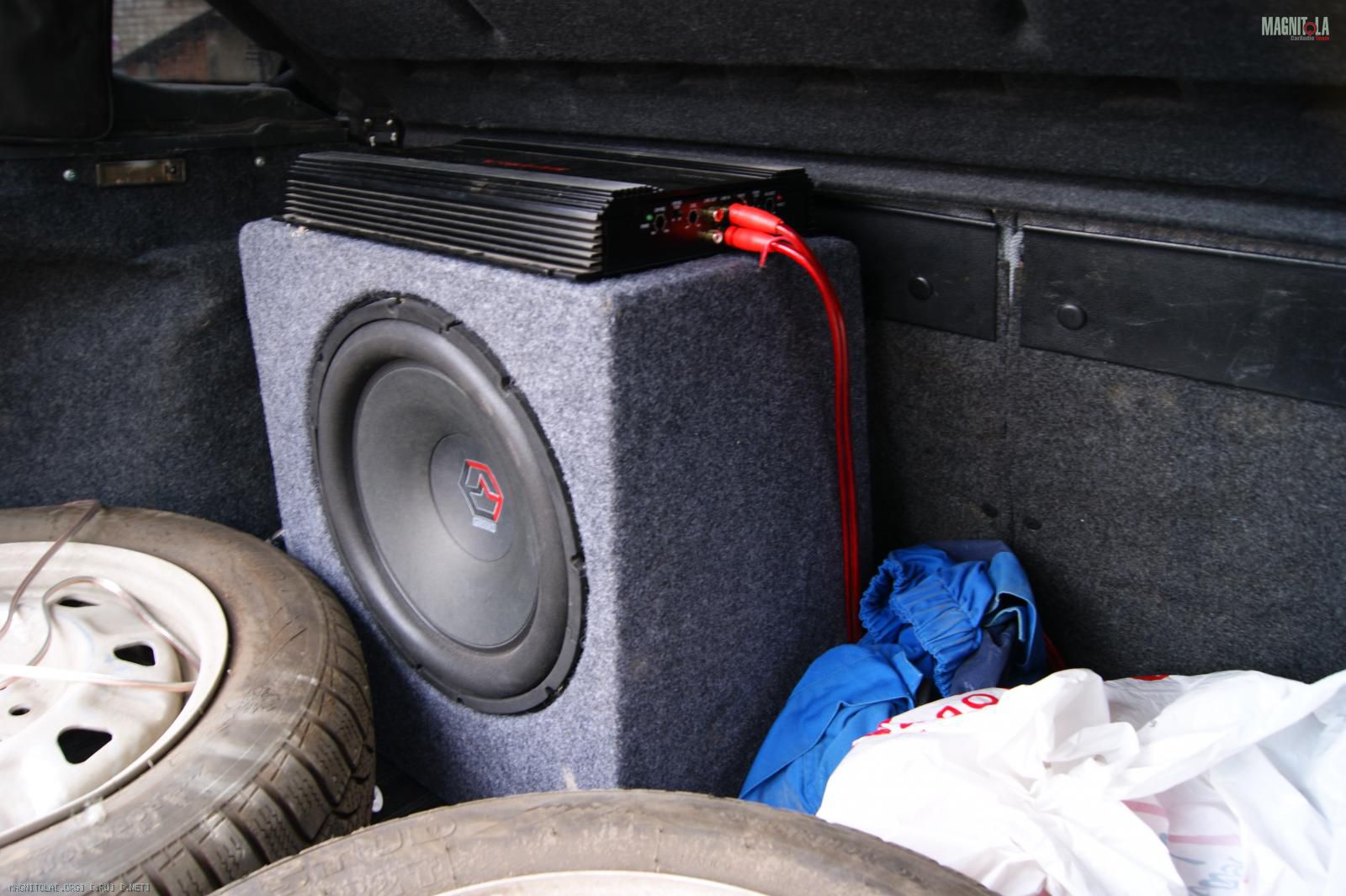

.Вложение 692924

Цитата:

---

Сообщение от Mакс

выставлен ток покоя в 15мА

---

или я не увидел на фото, или это не сделано, транзистору регулировки тока покоя в этом случае следует иметь прямой тепловой контакт с корпусом.

Цитата:

---

Сообщение от Mакс

выставлен ток покоя в 15мА.

---

если усил чисто для саба, то без нужды, лучше накрути на грань открытия, но чтобы даже эта "грань" не плавала, то, как уже указал Фёдор, - транзистор на радиатор между выходниками
и добавь пару витков во вторичку, "задолбит" ещё лучше :)

Цитата:

---

Играет класно, если смотреть на дифузор при работе думаешь, да он и недвигается почти, но долбит при этом так как надо..

---

чудеса :) обычно такое можно наблюдать у сабов 18", ну у пятнах ещё немного...
