Усилитель Supra TBS-A1400
Доброго времени суток!
Данный усилитель Supra TBS-A1400 - это всего лишь Mystery MR1.300 (Blaupunkt GTA-1300, Fusion FBS-M1300) в другом корпусе, или всё-таки в нём есть какие-то изменения, позволившие производителю заявить бОльшую мощность?
И может есть у кого-то мануал к нему и\или фото внутренностей и\или с разных сторон?
Вложений: 3
Re: Усилитель Supra TBS-A1400

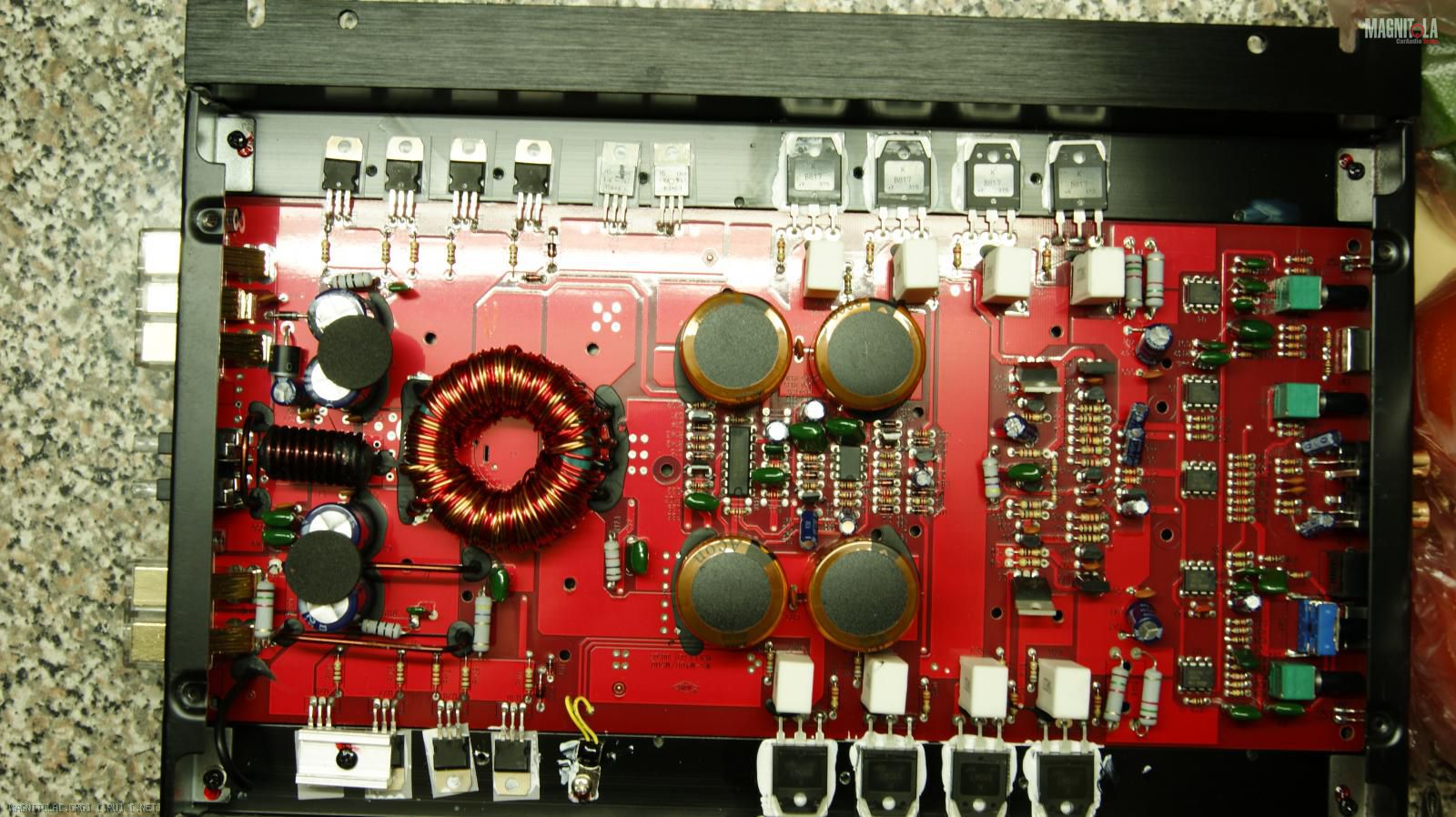

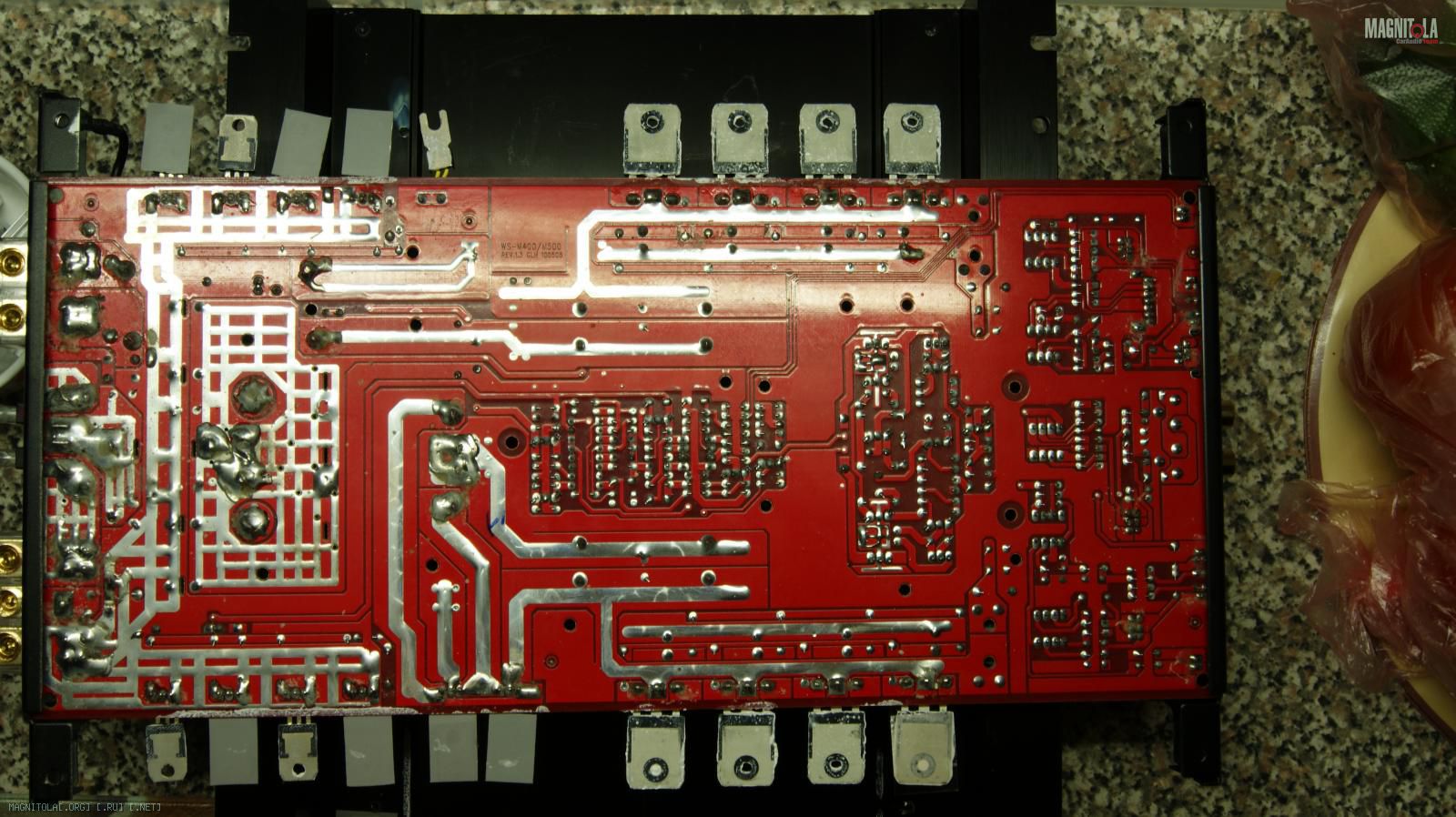

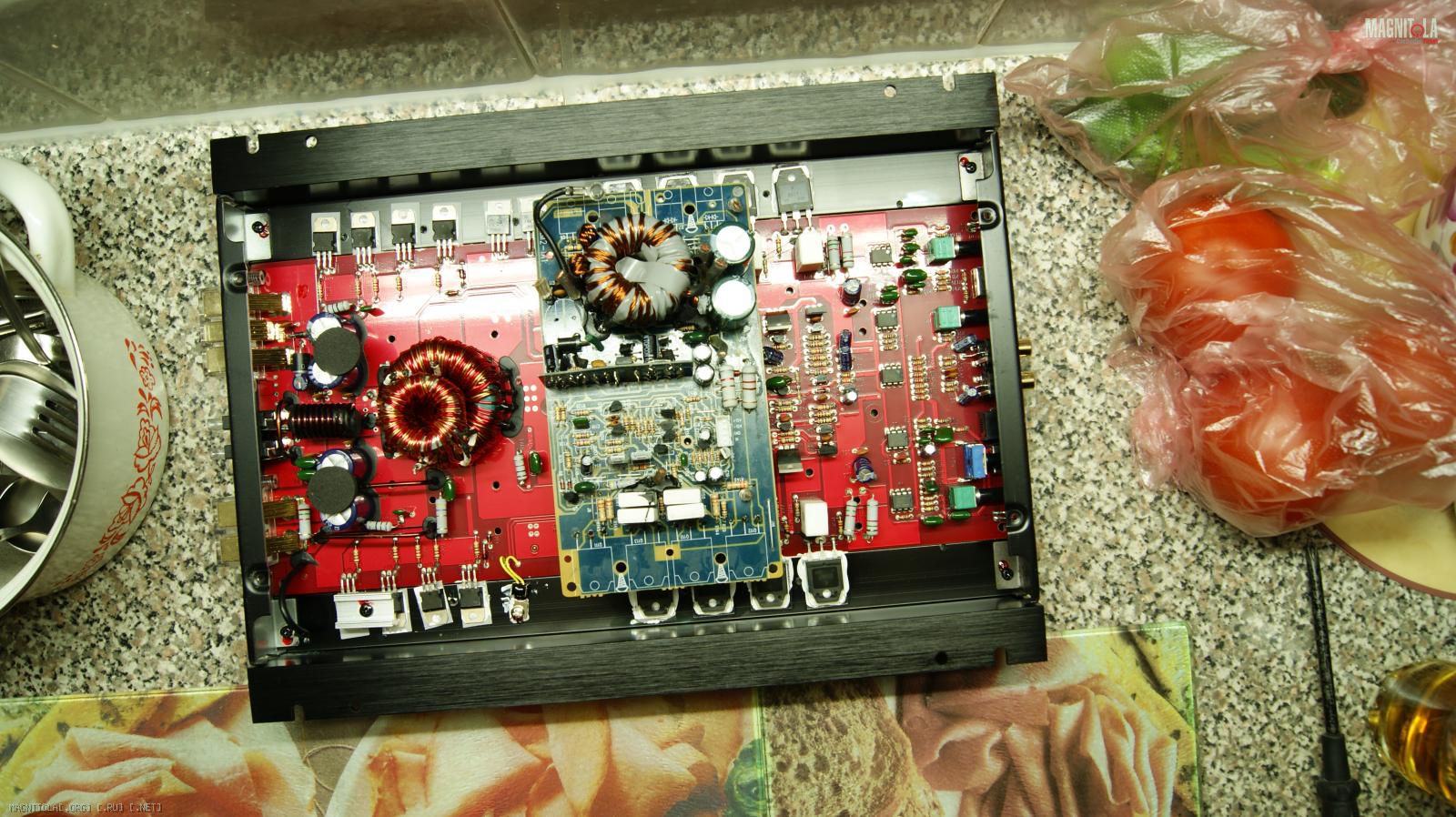

Только что притащил такой домой. Пока не включал. Фото сделал несколько вот пожалуйста.
Саб у меня активный, теперь уже был)), на фотке видно стоковый транс, и транс который я намотал и транс от супры.
Вложение 489514Вложение 489516Вложение 489518
Re: Усилитель Supra TBS-A1400
Конденсаторов добавлю во вторичку и первичку, т.к. всё ровно лежат без дела. Скорее всего выходные транзисторы поменяю и ток покоя 10Ма сделаю, и ноль на выходных клемах выставлю.
З.Ы. Эх, если б сюда дядя Фёдор заглянул(FFZ) и что нибудь посоветовал...
Вложений: 2
Re: Усилитель Supra TBS-A1400

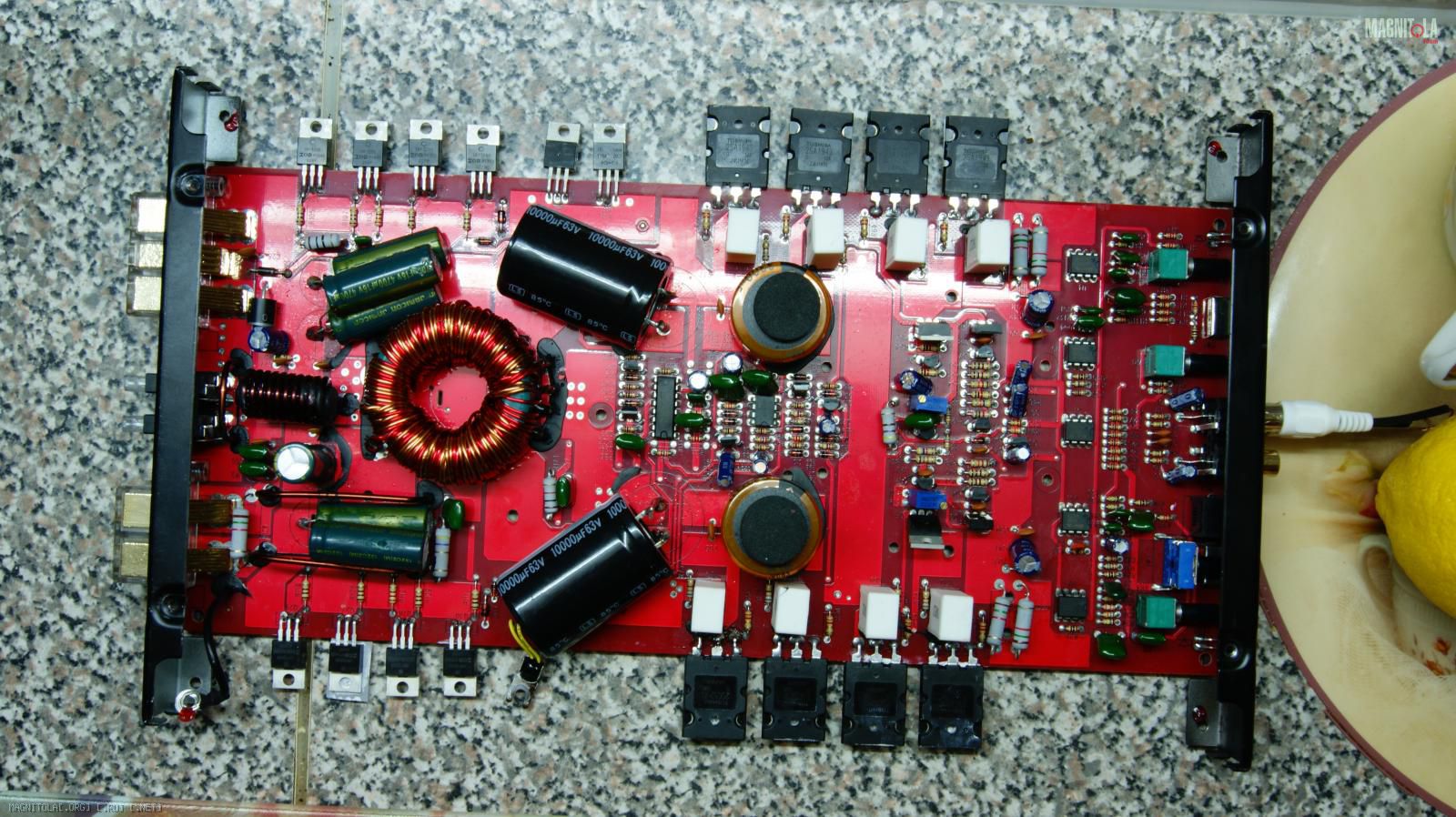

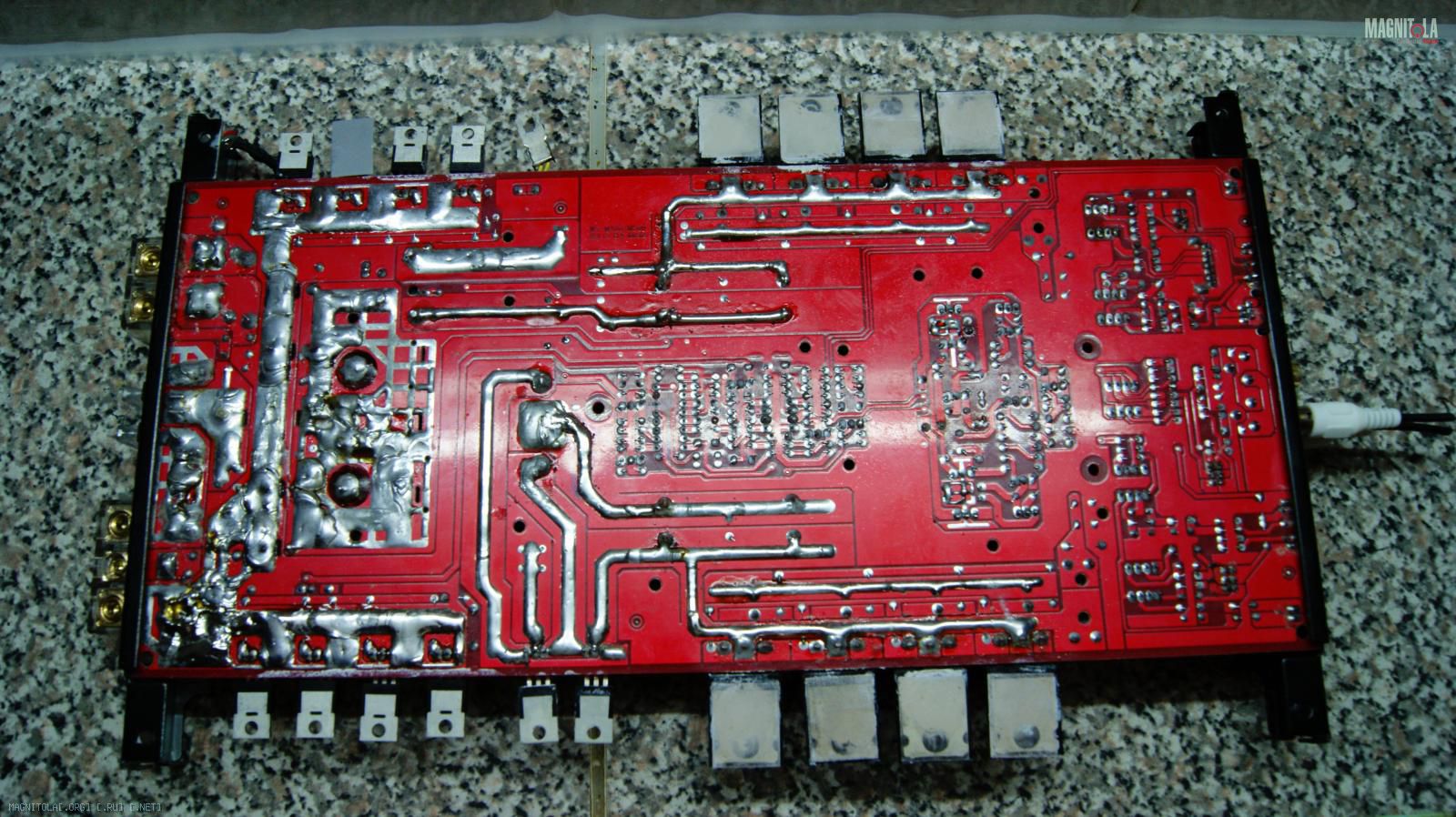

Ну вот как то так .....
Вложение 505068Вложение 505070
Теперь этот усилитель играет интересней, хотя как мне показалось он и в стоке для саба отличное решение, если хозяин не готов сорить деньгами( в ulmart"е я за него отдал 2800р), а музыку хочет слушать.
Re: Усилитель Supra TBS-A1400
Mакс, Мощность на выходе замеряли(очень интересно хочу себе такие взять уси)? Он мост или полумост?
Прибавка емкости конечно хорошо... Большие банки это хорошо, но лучше маленькие и количеством побольше... Транзисторы заменили на 2sa5200 2sc1943? если так то особого смысла не будет... моща этого усила не особо большая, я так думаю... 300-400вт на 2Ом выдаст, а с одной пары 2sa5200 2sc1943 - от 150 до 300вт можно снять, а тут аж 4 пары...
Но все равно молодец! руки растут откуда надо...
Совет тебе: впаяй обратно емкоти родные, а банки(большие) подпаяй поближе к выходным транзисторам, проводами 2,5мм.кв +/-, а землю рядом с средней обмоткой транса... эффект будет больше...
и в первичной стороне тоже так сделай: впаяй обратно родные кондеры, а свои повесь возле каждого транзистора ключевого, плюс на кондеры возьми тоже на средней точке тр-ра... будет еще лучше... ток покоя выстави 15-20мА, хотя столько не нужно для саба, но все же я бы сделал...
Re: Усилитель Supra TBS-A1400
Дома я его подключал к БП от компа, а тот выдает 11,5 вольт, на вторичке при этом +- 45вольт, вот такой у меня саб, вернее остался один динамик, короб я переделал, а сток усил выкинул http://magnitola.ru/Kicx-ICQ-300BA-p-11502.html, Гейн выкручен на полную, на фронте стоит тоже Supra tbs двухканальный там гейн на 50%.
Емкости там и так стоят удачно, на проводах ближе не сделаешь, еще раз посмотри фото там всё видно, я как бы догадываюсь что емкости много не бывает, но не хочется эту махню разводить.
Про мост-полумост, я к сожалению, малограмотный и поэтому не знаю , но сигнал у него обьеденяется прямо на клемах RCA, а дальше идет как один канал.
Re: Усилитель Supra TBS-A1400
Цитата:
Сообщение от
Mакс Емкости там и так стоят удачно, на проводах ближе не сделаешь,
Я не заставляю, но если захочешь, сделаешь... и будет лучше... по поводу мост-полумост, уже определил по плате... - полумост...
Re: Усилитель Supra TBS-A1400
Цитата:
Скорее всего выходные транзисторы поменяю
полезно.
Цитата:
ток покоя 10Ма сделаю
для саб усилителя это лишнее.
Цитата:
ноль на выходных клемах выставлю
полезно.
---------- Сообщение добавлено 19.01.2014 в 11:40 ----------
Цитата:
Он мост или полумост?
что ты понимаешь под ПОЛУМОСТ???
---------- Сообщение добавлено 19.01.2014 в 11:41 ----------
Цитата:
а с одной пары 2sa5200 2sc1943 - от 150 до 300вт можно снять
фантастика :)
---------- Сообщение добавлено 19.01.2014 в 11:42 ----------
Цитата:
Емкости там и так стоят удачно, на проводах ближе не сделаешь
совершенно верно.
---------- Сообщение добавлено 19.01.2014 в 11:48 ----------
Цитата:
Про мост-полумост, я к сожалению, малограмотный и поэтому не знаю , но сигнал у него обьеденяется прямо на клемах RCA, а дальше идет как один канал.
есть моноблоки которые в сути имеют два канала/каскада УМ, которые внутри усилителя организованы работать на нагрузку в режиме мост.
данный усилитель имеет чистый одноканальный каскад УМ.
зы: я вроде чутка соображаю в этой теме, но как и ты что такое полумост ума не приложу ))).
Re: Усилитель Supra TBS-A1400
Цитата:
Сообщение от
FFZ я вроде чутка соображаю в этой теме, но как и ты что такое полумост ума не приложу .
Я думаю, что это излишне было... НУ да ладно, начнем:
Цитата:
Сообщение от
FFZ Емкости там и так стоят удачно, на проводах ближе не сделаешь
совершенно верно.
- неверно, еще ближе можно поставить к транзюкам, так как топология платы позволяет... поглядите еще раз на плату...
Цитата:
Сообщение от
FFZ а с одной пары 2sa5200 2sc1943 - от 150 до 300вт можно снять
фантастика
- для кого то фантастика, а для кого то факт, если не трудно можешь полистать интернет, там с двух пар снимают 400вт, с одной 150вт, а некоторые на форуме дун аудио и 300вт с одной пары, лично я в фьюжене своем снял по 120вт с пары...
Цитата:
Сообщение от
FFZ данный усилитель имеет чистый одноканальный каскад УМ.
- что правда что ли? я его ни разу не разбирал, по по фото топологии определил для себя что там один канал...
Цитата:
Сообщение от
FFZ я вроде чутка соображаю в этой теме, но как и ты что такое полумост ума не приложу .
- я так понимаю что, это вы пытались унизить меня сейчас, ну да ладно... Оценили себя - это хорошо, когда человек дает себе адекватную самооценку... Тогда я тоже оценю себя: я тоже вроде немного соображаю, что где и как, а где можно сделать еще лучше... "Если считать что то совершенным, то вы упускаете это еще улучшить..." По поводу полумоста, может я погорячился, но привык работать с мостовыми "усилительными системами", по этому для меня один канал это полумост... И вы прекрасно понимаете о чем шла речь... К тому же на многих форумах меня понимают, а здесь нет...
Re: Усилитель Supra TBS-A1400
Цитата:
Сообщение от
professor914444 Большие банки это хорошо, но лучше маленькие и количеством побольше...
Это почему так?
Цитата:
Сообщение от
professor914444 а с одной пары 2sa5200 2sc1943 - от 150 до 300вт можно снять
если речь о нормальных ватах u2/r, хотя бы в течении нескольких секунд при приемлемом синусе, то 150 очень и очень сложно, про 300 лучше помолчать...
а графики обр что говорят? ;)
