Наращивание конденсаторов в усилке JL Audio 1000/1
Всем привет. Планирую нарастить коденсаторный потенциал этого и без того мощного усилка. Штатный аккум довольно слабый, и чтобы не ставить внешний конденсатор, хочу поддержать усилок изнутри. С конденсаторами до преобразователя напряжения все просто - подключил несколько штук в параллель. А вот после ПН сделана вот такая цепь. Дроссель диаметром около 50 мм намотан двумя проволоками диаметром около 1 мм в параллель. Дроссель шунтирован RC-цепью. Резисторы, шунтирующие конденсаторы, я так понимаю, предназначены для разрядки кондеров после выключения. Куда ведут проводники после дросселя, разобраться не смог. Плата трехслойная! Средние точки у конденденсаторных каскадов на глаз не соединяются между собой. Хотя все может быть, ведь плата трехслойная.
http://i074.radikal.ru/1401/9a/4b1e471b088d.gif
Правильно я думаю, что дополнительные кондеры надо просто подключить к верхней и нижней шине?
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Резисторы, шунтирующие конденсаторы, я так понимаю, предназначены для разрядки кондеров после выключения.
ИМХО они для образования половинного напряжения для последовательно соединённых конденсаторов.
Цитата:
Правильно я думаю, что дополнительные кондеры надо просто подключить к верхней и нижней шине?
Сперва замерьте напряжение между ними.
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Сообщение от
ALEXx3 ИМХО они для образования половинного напряжения для последовательно соединённых конденсаторов.
Сперва замерьте напряжение между ними.
Я не подключал его, чтобы замерить. На улице щас дубак, а дома надо говодить блок питания. А разве последовательно 2 х 63 В не хватит?
---------- Сообщение добавлено 18.01.2014 в 15:43 ----------
Короче наверно средние точки все-таки соединяются, образуя двухполярное питание. Просто с трех- или даже четырехслойной платой ничего невозможно понять, что куда идет.
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Правильно я думаю, что дополнительные кондеры надо просто подключить к верхней и нижней шине?
нет, не правильно И В КОРНЕ!!!
Во первых с таким уровнем знаний, который очевиден по заданным вопросам, КАТЕГОРИЧЕСКИ не советую тебе ЛЕЗТЬ в внутрь и ТЕМ БОЛЕЕ В УСИЛИТЕЛЬ ЭТО УРОВНЯ!!!
Во вторых, решают первопричину, а не обходят её кривыми и не эффективными путями!!!
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Сообщение от
FFZ нет, не правильно И В КОРНЕ!!!
Во первых с таким уровнем знаний, который очевиден по заданным вопросам, КАТЕГОРИЧЕСКИ не советую тебе ЛЕЗТЬ в внутрь и ТЕМ БОЛЕЕ В УСИЛИТЕЛЬ ЭТО УРОВНЯ!!!
Во вторых, решают первопричину, а не обходят её кривыми и не эффективными путями!!!
Спасибо за критику, но я УЖЕ ЗАЛЕЗ. Усилок не новый, куплен незадорого. Не боги горшки обжигают. Кондеры в цепь до ПН суммарно более чем на 20000 мкФ я уже впаял, а кондеры на 63 В в большом количестве я уже закупил, не выбрасывать же их теперь! А первопричину, а именно слабый маленький аккумулятор Хонды Аккорд 2007 г., устранить не так просто, несмотря на силовые провода КГ-35. Разве что покупка и установка доп. аккумулятора, а это сложнее и дороже.
Кстати, я на схеме неправильно изобразил, куда собираюсь впаивать кондеры, я имел в виду не ПОСЛЕ, а ДО дросселя. Еще раз посмотрел на схеме, средние точки не соединяются! На плате рядом есть рядом две таких "средних точки", но они не соединены, значит не надо. Теперь думаю впаивать дополнительные кондеры в параллель каждому штатному кондеру. Кстати, не у кого не завалялось схемы этого усилка? В инете не смог найти.
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
А первопричину, а именно слабый маленький аккумулятор Хонды Аккорд 2007 г.,
В продажу электролиты,способные заменить АКБ не поступают.
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
я имел в виду не ПОСЛЕ, а ДО дросселя.
точно, давай лепи так, чтоб он на х,, вообще не работал, лишний же и вредный компонент, который инженеры JL просто так для понта и поднятия цены влепили )))........
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Сообщение от
WWWolf Не боги горшки обжигают.
"Безумству храбрых поём мы песню" :laugh3:
А вообще, ЖЛьки-слэши одни из самых сложных услителей схематически , и классика и цифровики. В школу правильно идти сначала в первый класс, потом во второй и т.д., а не с 10ого начинать ;)
Цитата:
Кондеры в цепь до ПН суммарно более чем на 20000 мкФ я уже впаял
это слишком громко сказано, скорее всего где-нибудь на проводочках рядышком подвесил
Цитата:
Еще раз посмотрел на схеме, средние точки не соединяются!
можно сделать вывод(?) - мультиметр глазам не помощник? ;)
Цитата:
Теперь думаю впаивать дополнительные кондеры в параллель каждому штатному кондеру. Кстати, не у кого не завалялось схемы этого усилка? В инете не смог найти.
фото бы глянуть "впаянных допкондёров", в ЖЛь весьма плотный монтаж, жуть, как интересно
на 500ку где-то была в бумажном виде, поищу, гляну, можеть какую глупость скажу :)

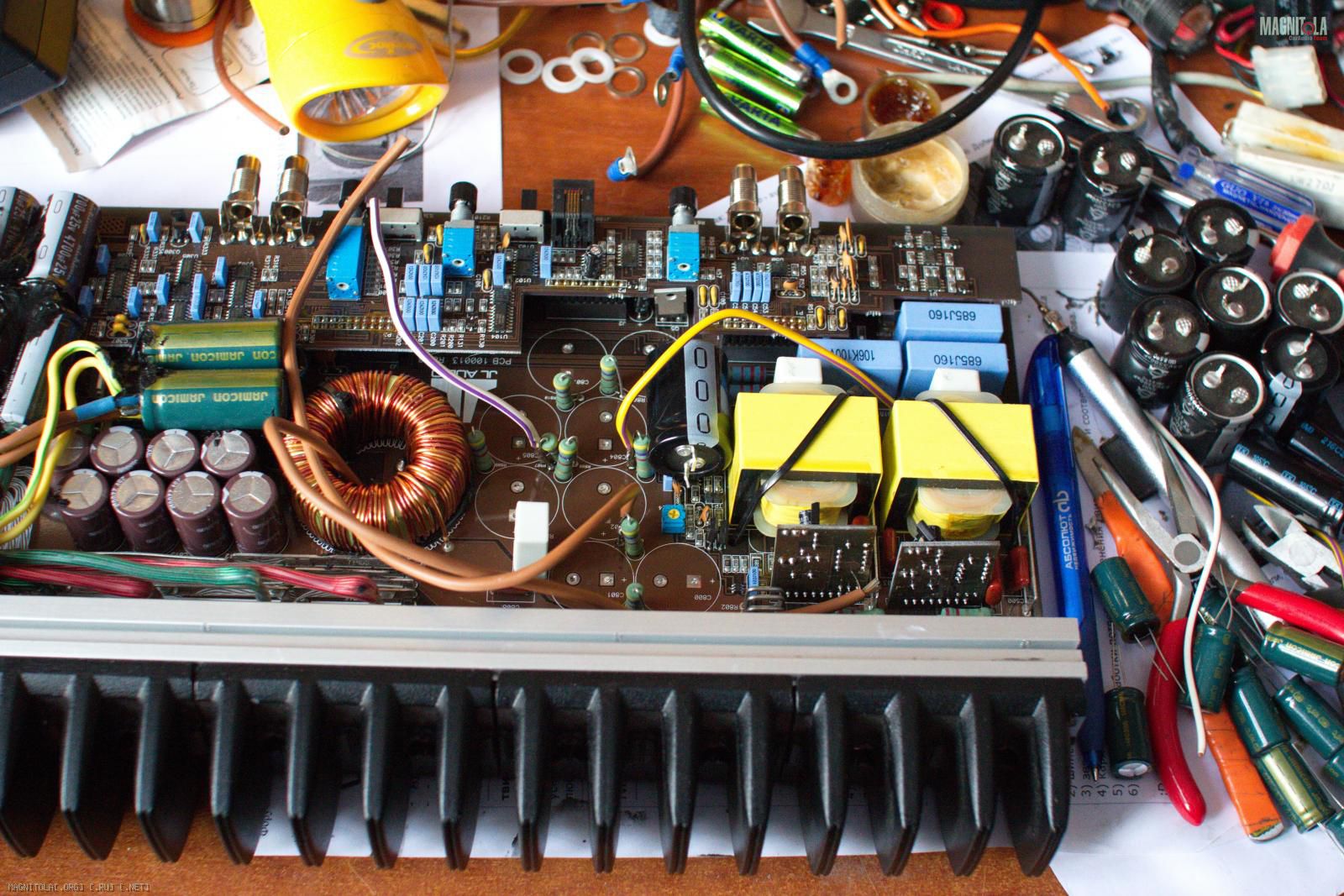

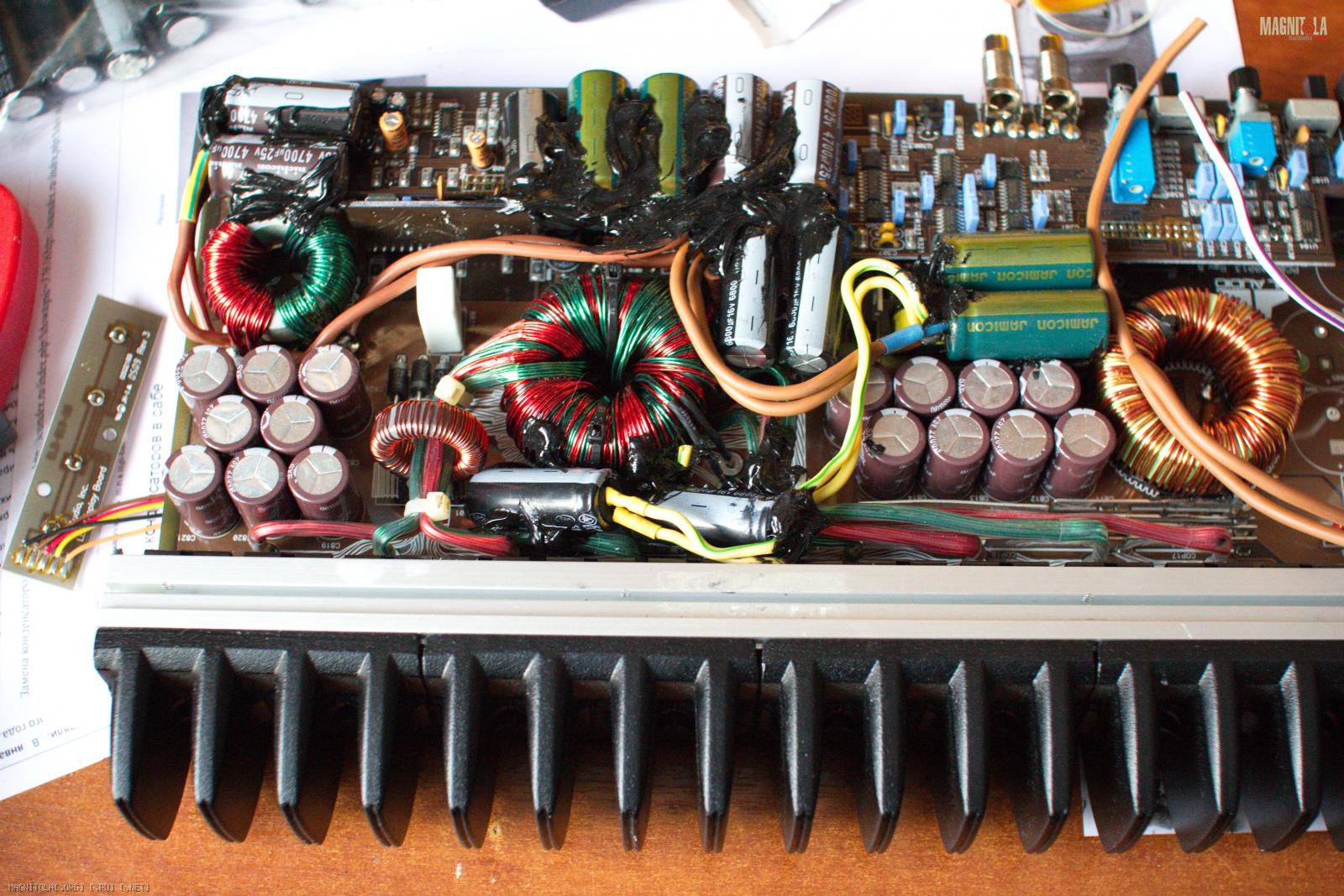

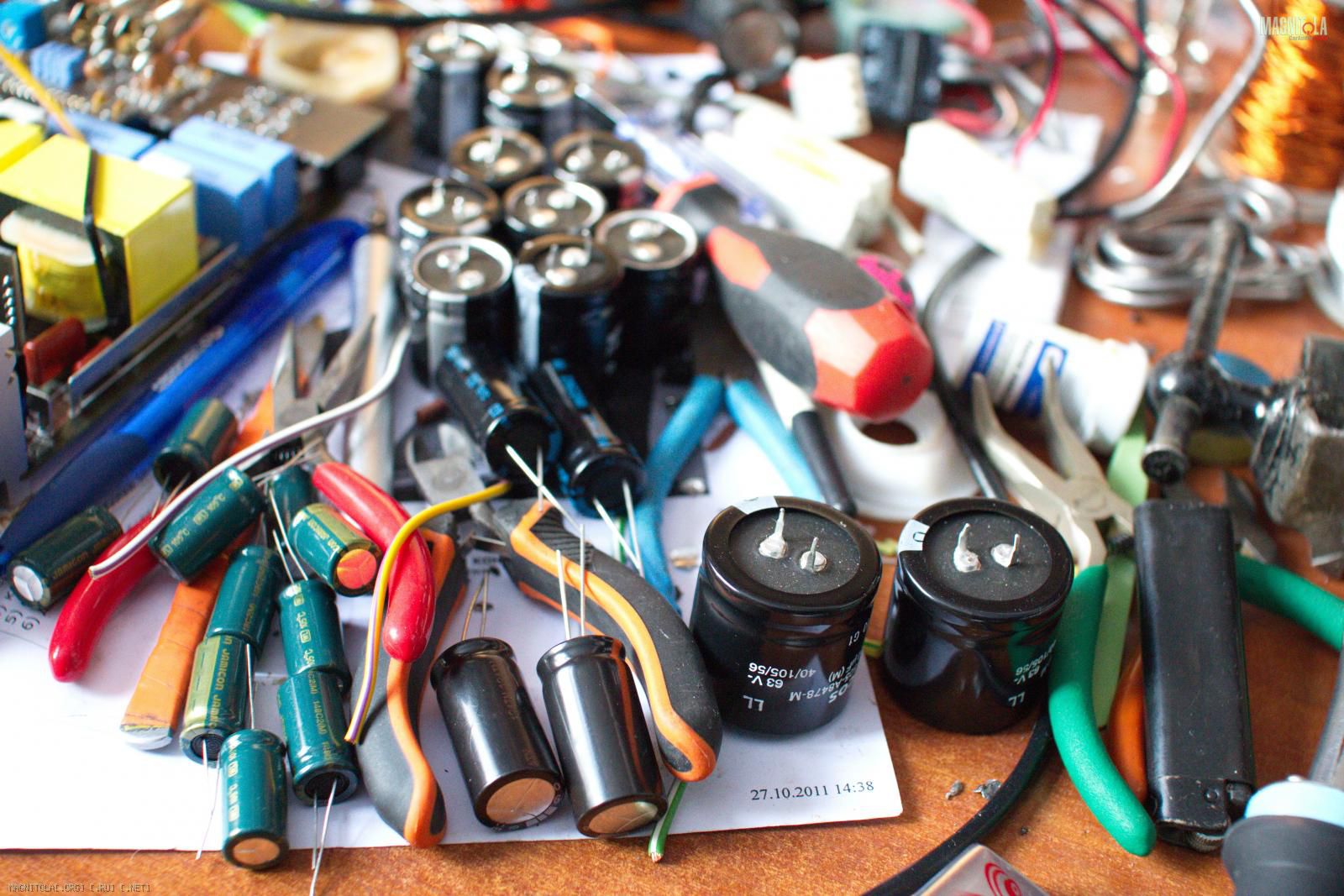

Вложений: 3
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Вложений: 1
Re: Наращивание конденсаторов в усилке JL Audio 1000/1
Цитата:
Сообщение от
WWWolf Фото уже в студии:
................................
Я так и зналЬ.

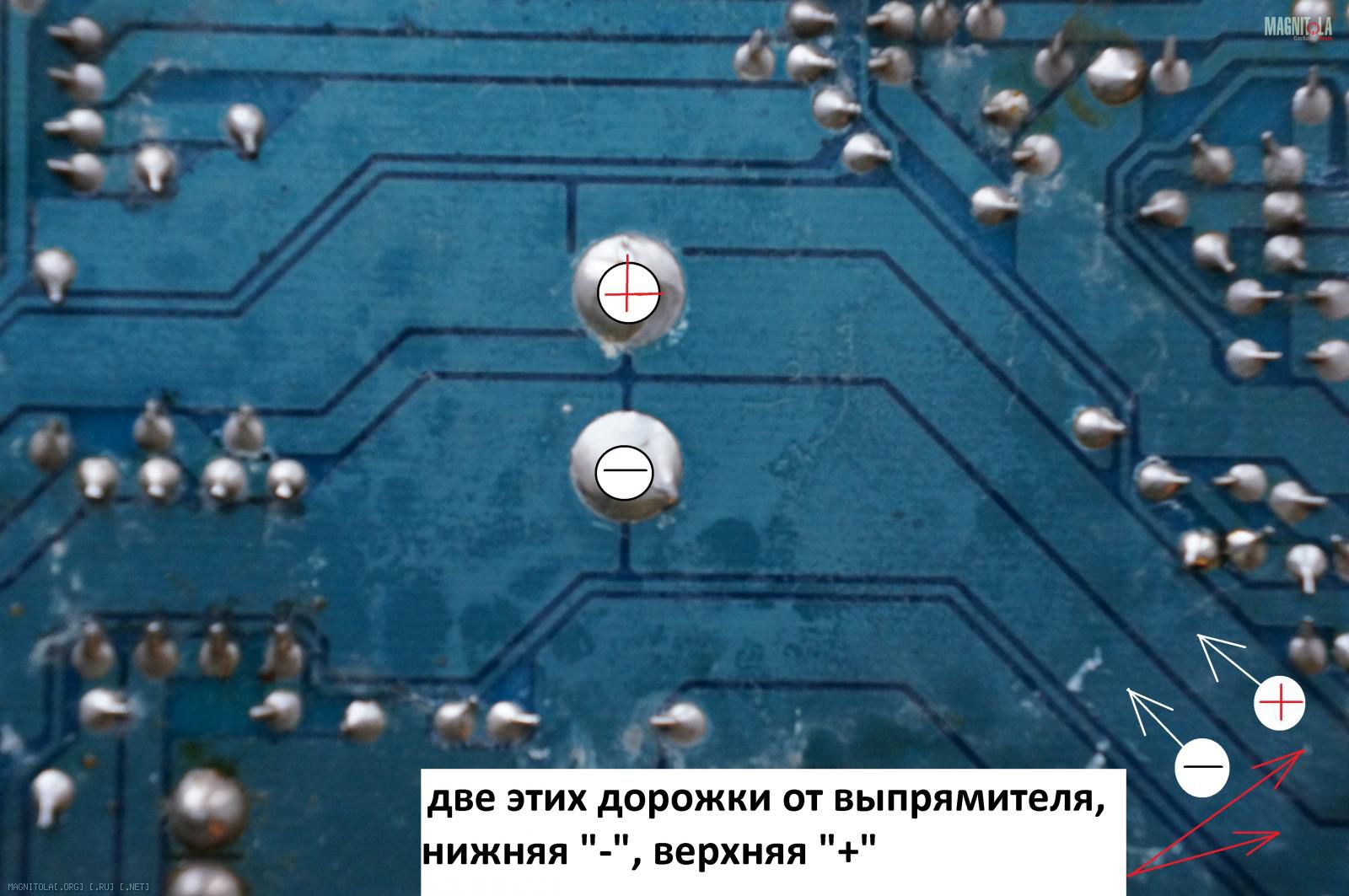

Ради тебя сделал фото - кусок платы олдскульного усилителя. В центре фото две пайки-шлямбы, это электролит. Укрупняем, смотрим очень внимательно и думаем, зачем это инженер-разрботчик топологии платы дурью маялся, даже в усилителе с невыдающимися заявленными мощностными параметрами.
Вложение 506788
