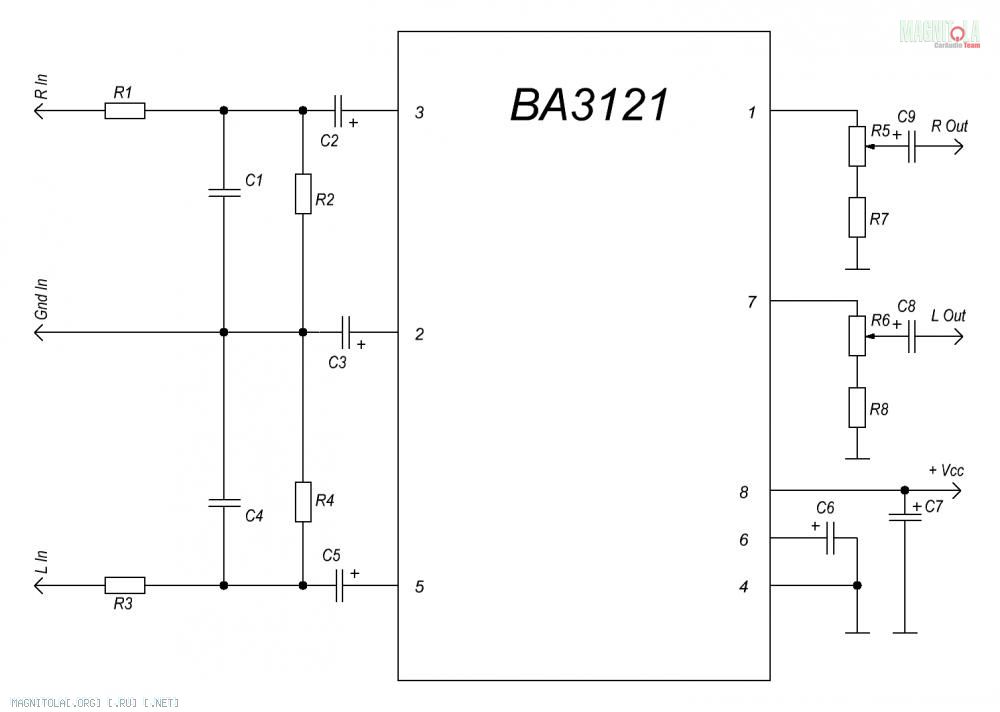

Платка изолятора сигнальной массы сделана на типовой схеме включения ВА3121, к которой добавлено необходимое для нашей задачи.
Вложение 562614
По номиналам:
R1, R3 - 1ком,
R2, R4 - 22ком,
R5, R6 - 10ком-50ком,
R7, R8 - 100ом-560ом,
C1, C4 - 220-470пкф,
C2, C5, C8, C9 - 4,7мкф-10мкф на 16в,
C3, C6 - 22мкф на 16в,
C7 - 10мкф на 16в.
Назначение элементов R1,R2,R3,R4,C1,C4 формально можно обозначить как так называемые в народе Радио фильтры :). В случае высокочастотных наводок, наводка будет "уходить" на массу через С1,С4. Если мысленно убрать С1 и С4 и посмотреть на оставшееся то увидим в сути цепочки из резисторов которые образуют делитель напряжения с коэф. деления равным соотношением R1/R2 и R3/R4 и это в некоторых случаях может оказаться полезным имея это на плате. В случае если источник сигнала будет ГУ скажем с линейниками не 2в а 5в, то ВА3121 будет перегружаться входным напряжением сигнала, от чего будут искажения. В этом случае пересчитав на нужный коэф. деления входного напряжения и заменив эти резисторы на нужные, можно будет без проблем подогнать этот вопрос под себя, т.к. место на плате уже просто есть.
Конденсаторы C2, C5, C8, C9 стоят непосредственно в сигнальных цепях поэтому желательно использовать конденсаторы хорошего уровня, какие, я уже ранее обозначил. Кроме этого Конденсаторы C3, C6, которые явным образом не присутствуют в сигнальных цепях, тем не менее непосредственно задействованы в сигнальных цепях, т.к. они часть схемных решений по формированию виртуальной сигнальной массы, поэтому ставить на эти места так же следует хорошего уровня.
Конденсатор С7 стоит в цепи питания ВА3121 и в принципе может быть любым. Более того, проводки питания от платки до мест подключения к основной плате будут получаться коротенькие, т.ч. можно и просто керамический или плёночный на 0.1мкф поставить, т.к. на основной плате цепи питания ОУ уже "подпёрты" по питанию конденсатором 100мкф.
Номинал переменных резисторов я обозначил допустимым диапазоном 10-50ком, т.е. какие будут возможно приобрести в этом диапазоне, такие можно и поставить. Думаю, что не лишним для многих отметить будет следующий момент. Переменные резисторы кроме своего номинала сопротивления имеют ещё механическую характеристику зависимости сопротивления от угла поворота. Раз резисторы очевидным образом будут импортные, то и напишу про них, т.к. по этому вопросу они отличаются от наших стандартов. У импортных в марвировке переменного резистора всегда стоит буква обозначающая тип этой характеристики, это А, В, С. В регуляторах гейна следует использовать переменные резисторы с линейной характеристикой этой зависимости и это тип В. В этом случае регулирование гейна будет линейным во всём диапазоне угла поворота. При использовании того же типа, скажем А, регулирование будет просто менее удобным, но в сути это не такой уж и криминал.
Резисторы R7, R8 тоже указаны диапазоном величин. Номинал их как бы :) зависит от того какой номинал переменного будет использован.
Назначение их в том чтоб при крайнем против часовой стрелки регулятора гейна сигнал полностью не "затыкался", т.е. если это не важно, то их можно и не ставить, а поставить вместо них просто перемычки.
Ну вроде как ни чего не забыл, если что-то упустил, то пишите, исправлюсь :).
Кроме того эти резисторы вместе с входным сопротивлением BA3121 задают входное сопротивление усилителя, которое будет равно R1+1/(1/R2+1/RBA3121)Цитата:
Сообщение от FFZ
RBA3121=55кОм
В предложенном Фёдором варианте получится 16-17 кОм.
Инфа полезна для расчёта RC-фильтров между источником и усилителем, если кому интересно (да, я знаю, что такими фильтрами тоже пользуются глуховатые нищеброды, но что поделаешь, ежели таковых на магнитоле много?))))
FFZ, fox proteus, Спасибо Вам большое, очень развернутый ответ, теперь все встало на свои места :)
Ищу ВА3121 в городе пока не нахожу может взять готовые развязки (на ВА3121 ) с Эбея ?
если очень надо - нечто подобное можно и на обычном ОУ сделать - ну будет не 3,5 детали а чуть больше...
А можно схему .Цитата:
Сообщение от A!exT

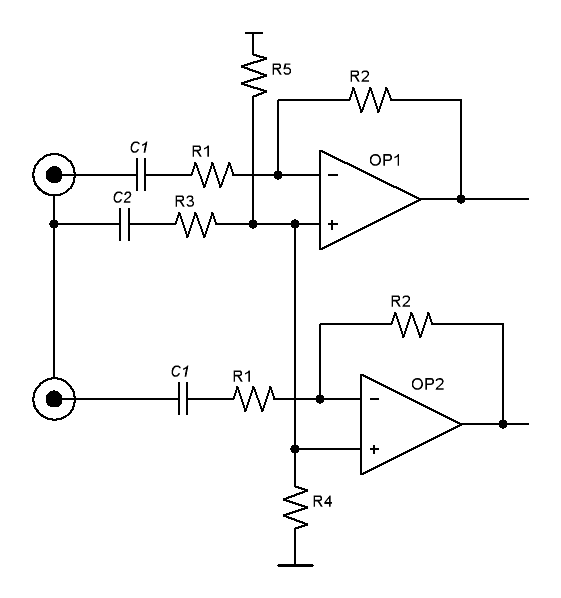

на ноуте нечем рисовать, обычный преобразователь баланс/небаланс (так делают псевдобалансные входы на усилках),
при желании, можно получить параметры на порядок лучше чем у ВА
Спасибо! Найти бы еще готовую с номиналами .Цитата:
Сообщение от A!exT
Сегодня почти собрал......

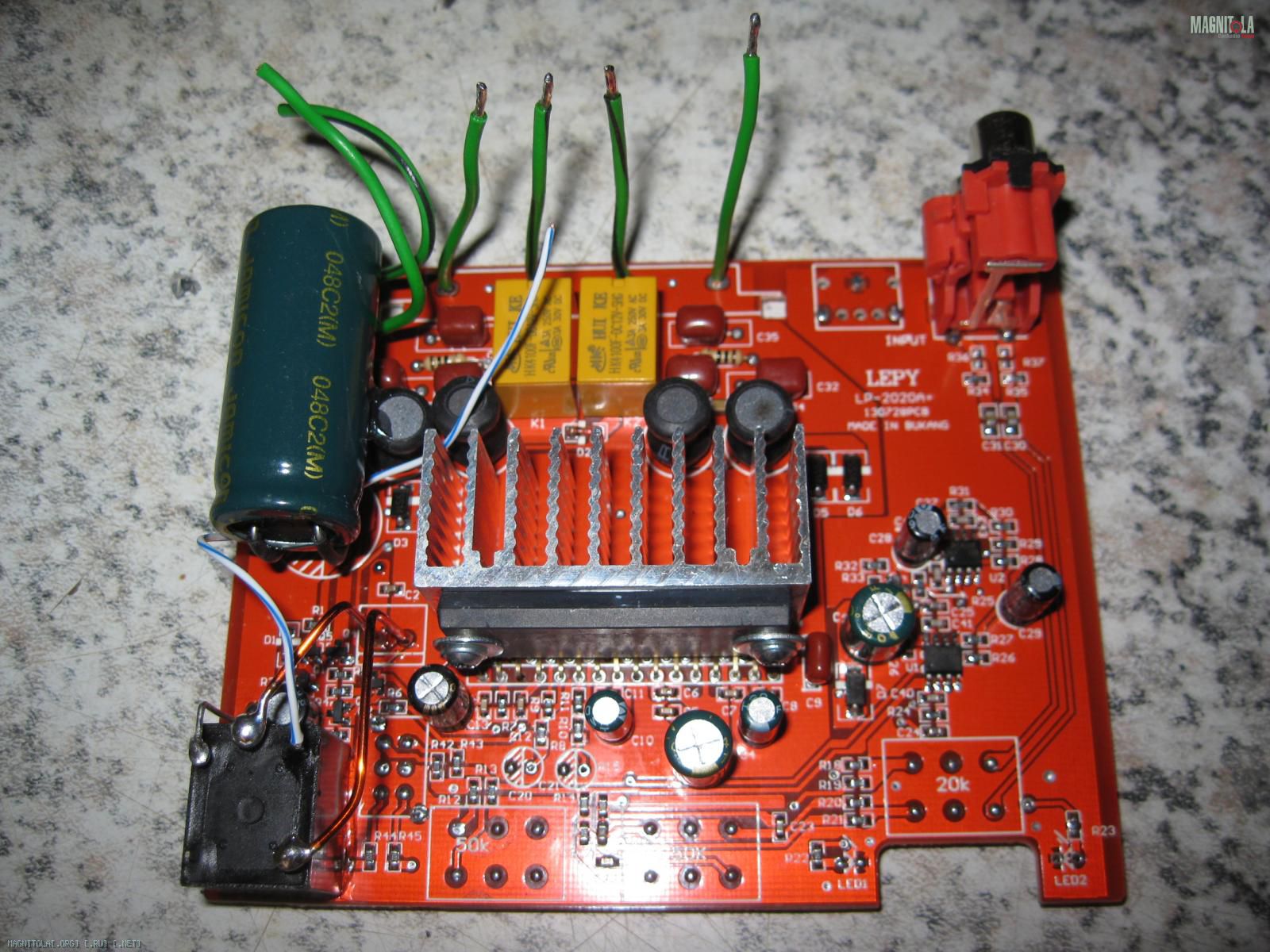

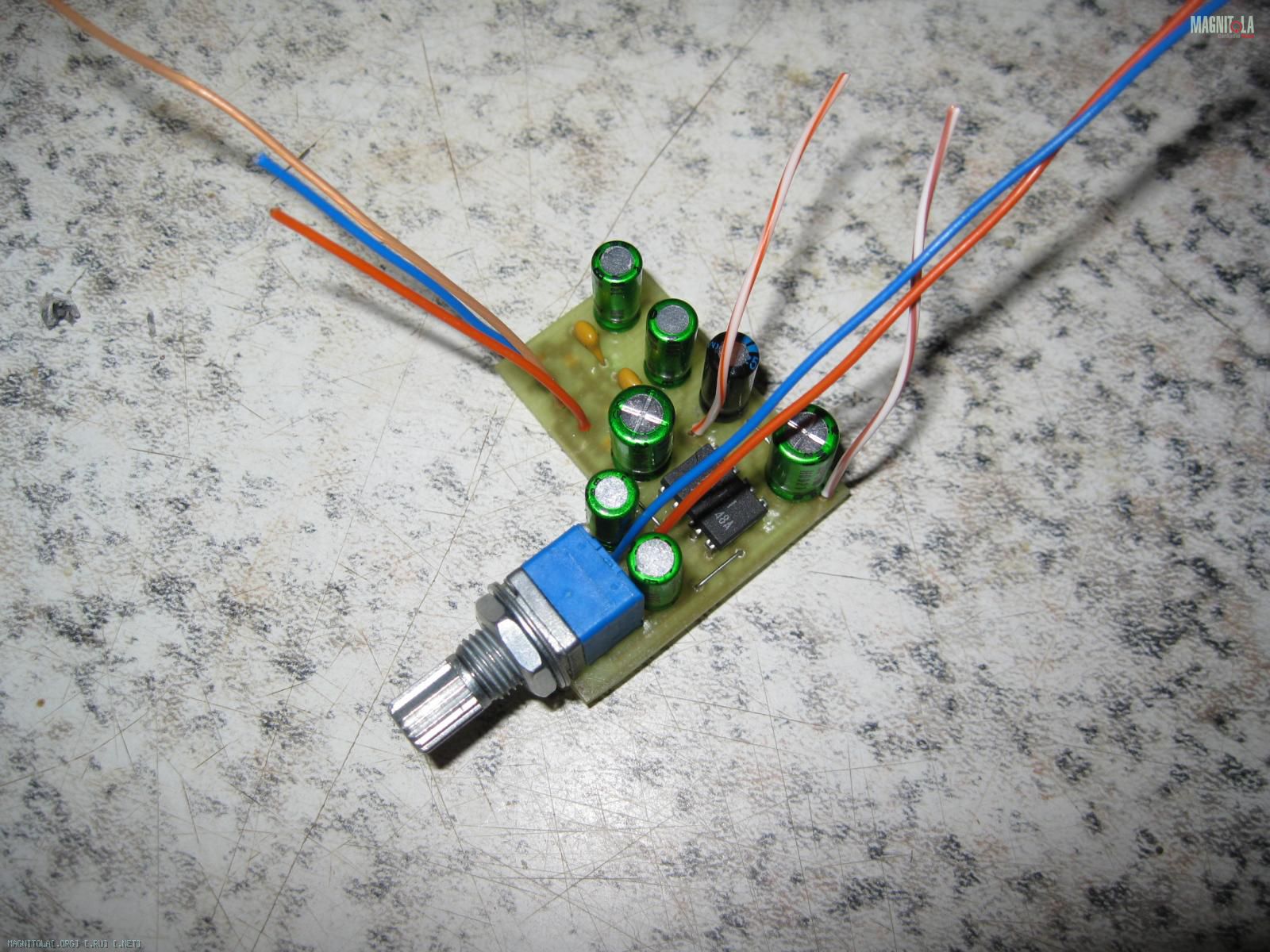

Подготовил основную плату и плитку с ВА3121
Вложение 563000 Вложение 563002
Подготовил панель разъёмов

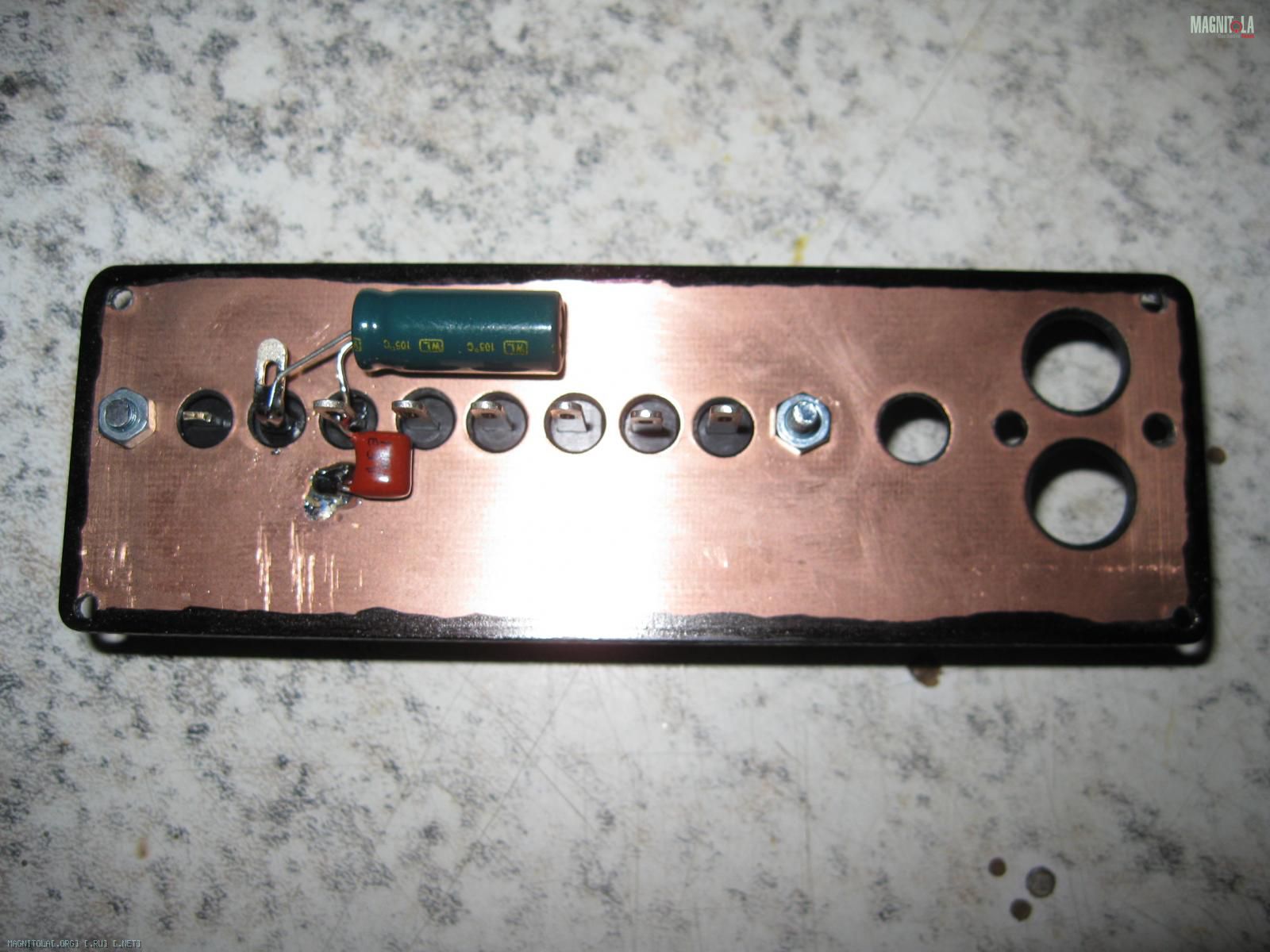

Вложение 563008
Спаял

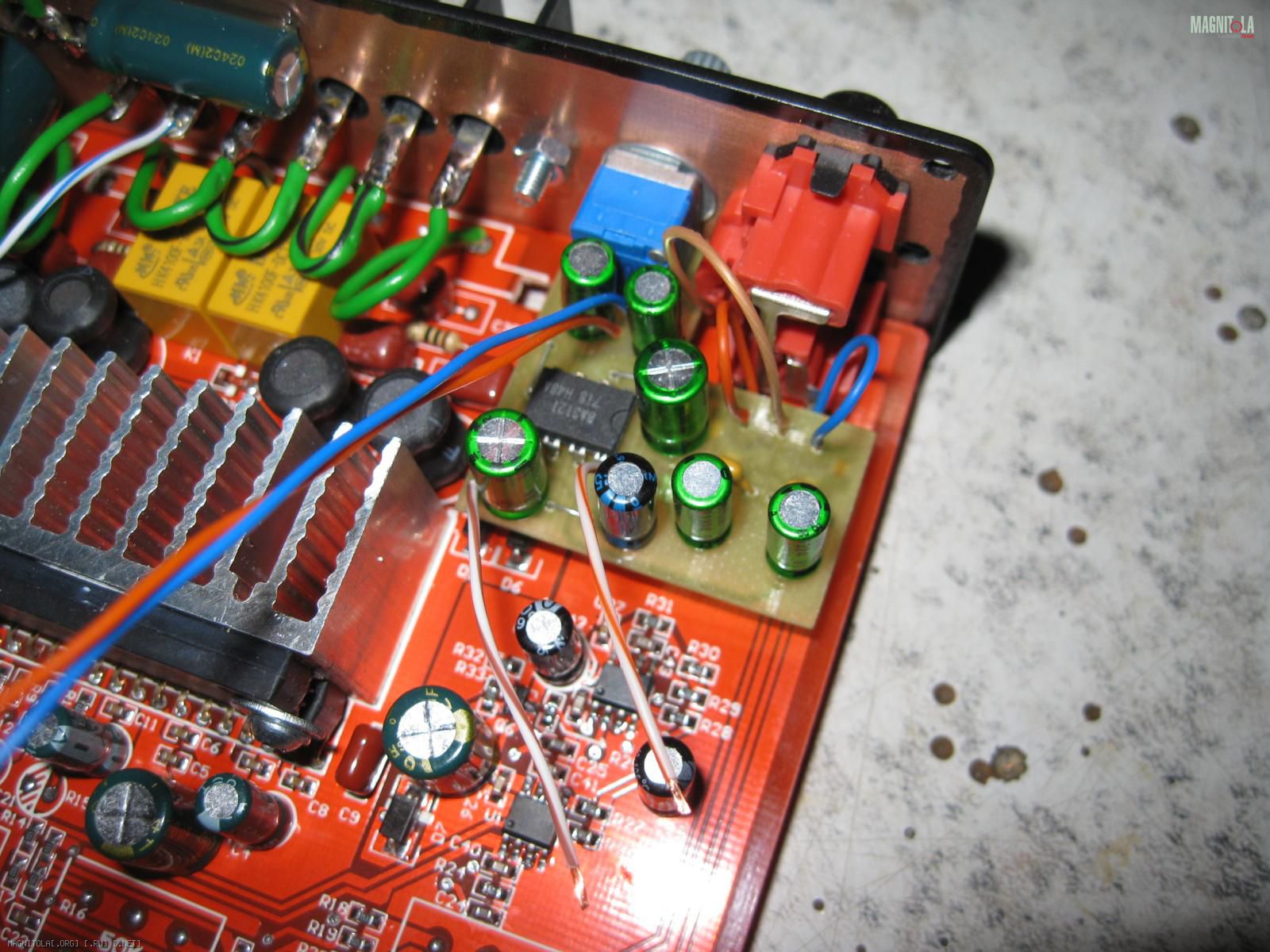

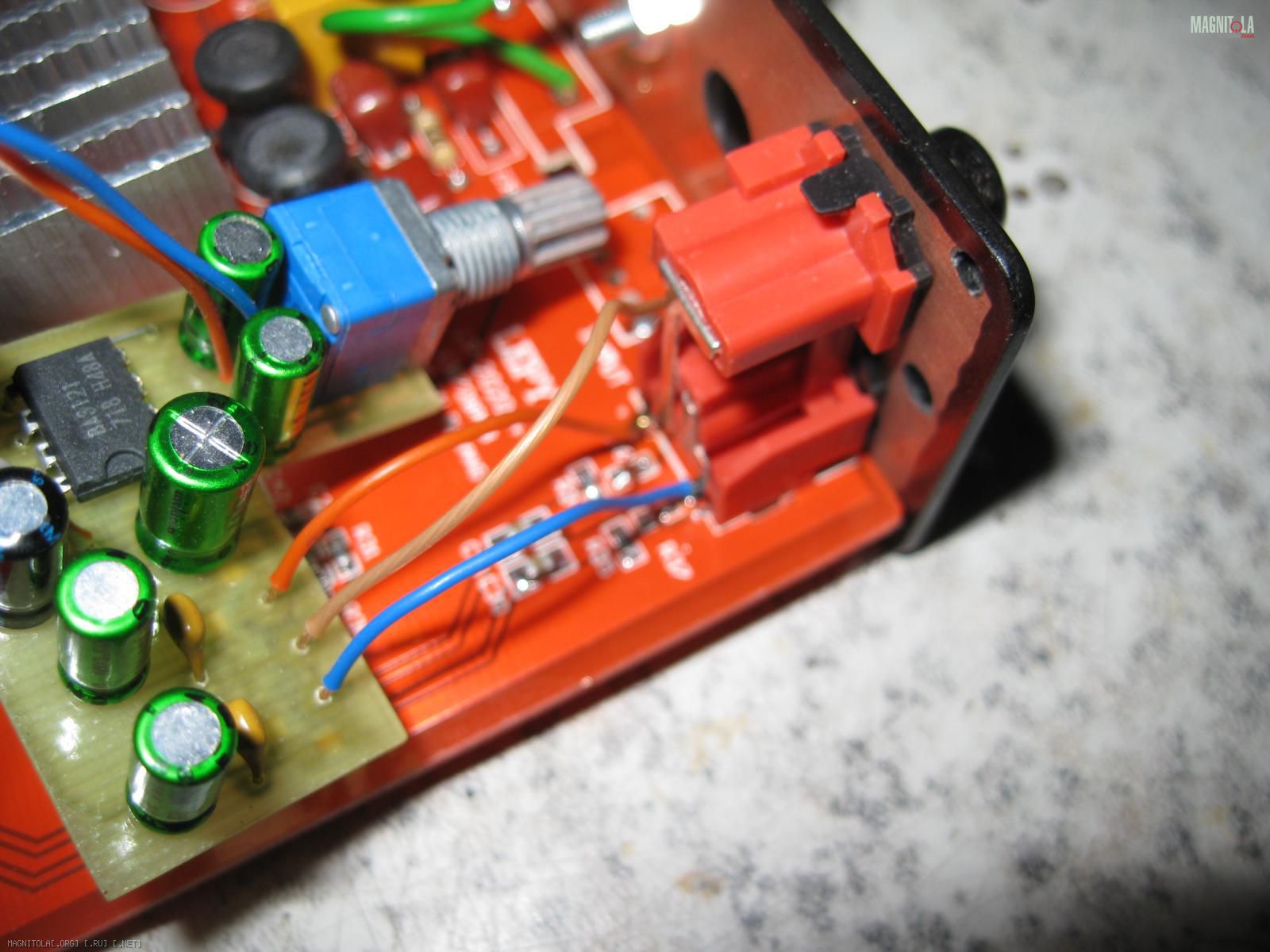

Вложение 563022 Вложение 563024 Вложение 563026
Фотки с подпаянными проводами питания от платки и подключёнными проводками ко входам ТА2020 не успел сделать, планировал сделать после прослушки на этапе окончательной сборки.......
В общем подключил питание, подключил телефон в качестве источника для пробы, включил и.....
послушав минуть 30, переключая разные треки усилок замолчал, весело отщёлкнув реле выходов........
Проверяю, что произошло..... в одном канале сгорела половинка вых. каскадов, на выходе соответственно появилась постоянка, и сработала система защиты от постоянки на выходе......
Печально :(.......
Но по крайней мере хоть удостоверились в том, что система защиты в данной ревизии есть и она работает.......
