LP-2020A+

на 14 ногу сигнал земли через конденсатор для теста попробуйте подать, возможно понадобиться еще и резюк последовательно добавить... идея в том, чтобы входные оу перевести в режим сумматора по обоим входам, только нужно сделать так, чтобы уровень наводки на обои входа был одинаковым, чтобы она вычиталась из "входного" сигнала.
расчет резисторов исходя из модели идеальных оу c однополярным питанием можно найти в инете...

Цитата:

---

Сообщение от FFZ

либо..... вот это либо сейчас и обдумываю.

---

гальваничсекая развязка земли питания?)))

Цитата:

---

Сообщение от FFZ

Второе, используем девайс в режиме "директ", заменив конденсаторы на входе, там керамические так называемые в обиходе "глина" на приличные неполярные или плёнку и на входе в ТА так же меняем стоковые неполярные тоже на приличные неполярные или плёнку.

---

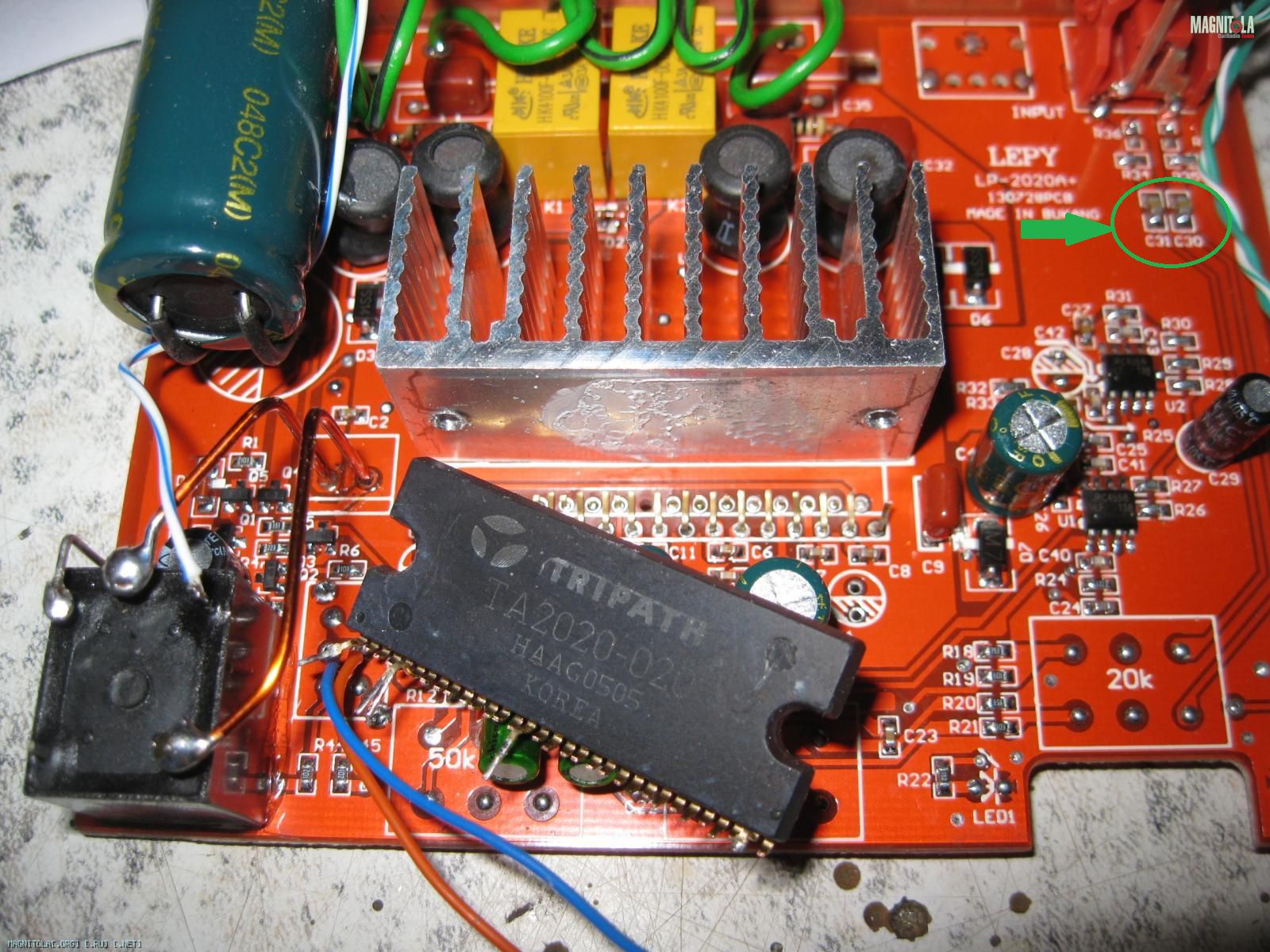

FFZ, Вы имели в ввиду вот эти конденсаторы? я их тоже на ничиконы 2,2 мкф махнул.
Вложение 567122

Цитата:

---

Сообщение от vasikk1

FFZ, Вы имели в ввиду вот эти конденсаторы? я их тоже на ничиконы 2,2 мкф махнул.
Вложение 567122

---

да, совершенно верно, речь была именно о этих конденсаторах С30, С31.

FFZ, спасибо! Вирус от fox proteus(ему отдельный респект!) косит людей 3Ы 3Ы 3Ы, я правда сейчас их для домашки ковыряю и пока без хорошей акустики сложно сказать о качестве, но звук на колонках от старого центра очень даже гут. и такой вопрос-как Вы все таки оцениваете звук этих малышей(с учётом их цены)?

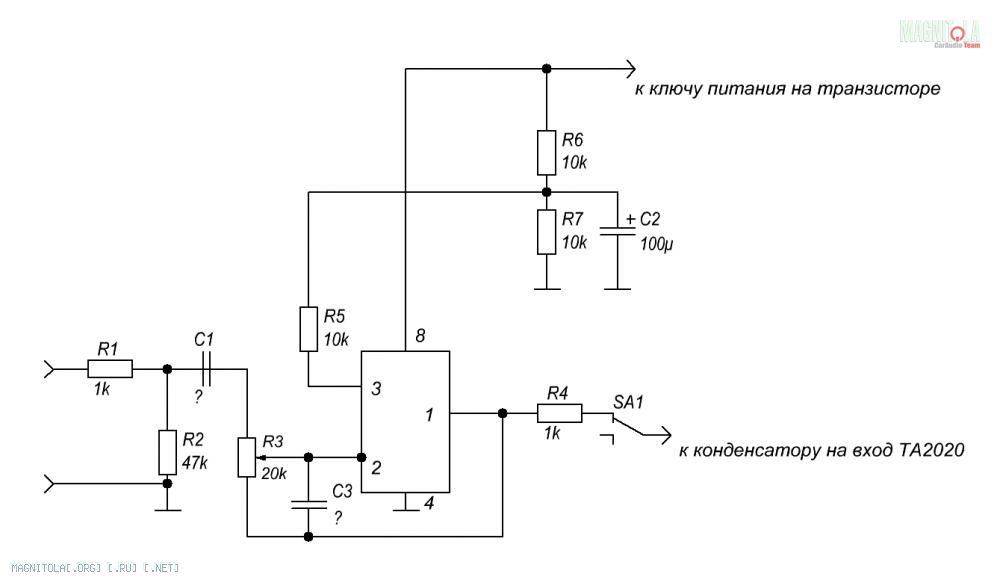

обещанное, вот так организован входной каскад на ОУ

Вложение 567202

это половинка, т.е. один канал, второй на этом же корпусе ОУ и естественно такой же, элементы R6,R7,C2, т.е. элементы отвечающие за формирование средней точки одни на оба канала.
какого номинала СМД конденсаторы я ХЗ, поэтому просто вопросик вместо номинала.

Цитата:

---

Сообщение от fox proteus

гальваничсекая развязка земли питания?)))

---

питание каскада предварительного усиления/согласования/гейна на приличном ОУ от модульного DC/DC с изолированными массами вход/выход.

Цитата:

---

Сообщение от FFZ

Вложение 567202

какого номинала СМД конденсаторы я ХЗ, поэтому просто вопросик вместо номинала.

---

С3 24пФ намерял

а зачем он там? опер же не сверхбыстрый...

В теме не раз звучала фраза "гальваничсекая развязка земли питания".
ПОявилось два вопроса:
1. Трансформатор, оптопара действительно обеспечивают "гальваническую развязку", а вот делает ли то же самое резистор или конденсатор ;) ?

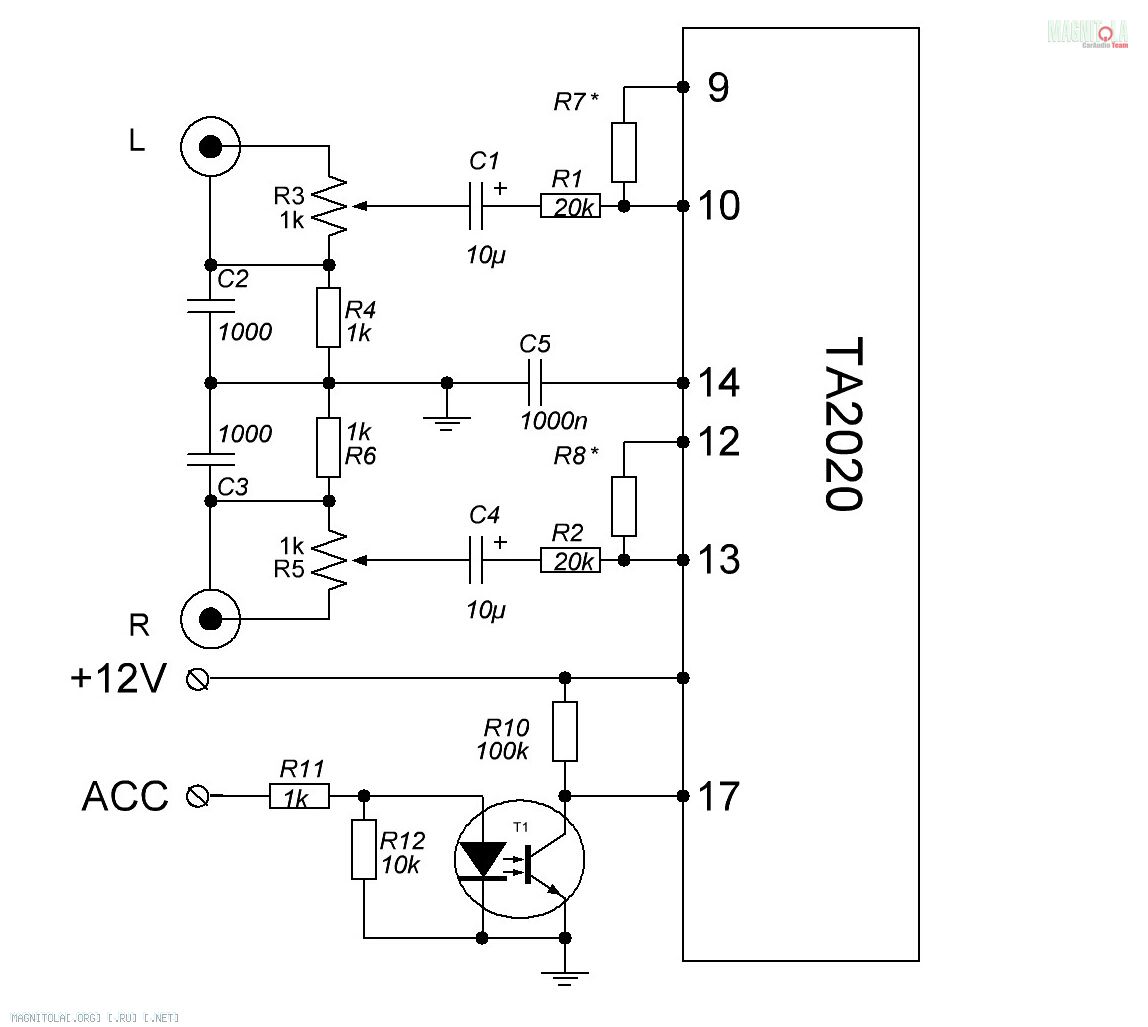

2. А нахуа с операми возиЦЦа, может попроЩЩее:

Вложение 568580

Резюками R7R8 выбираем нужный КУ (в принципе входную крутилку можно не ставить, если их сделать регулируемыми), ну и заодно с помощью оптрона решаем вопрос с АСС.
