Продолжаем.
На прототипе были отработаны некоторые моменты.
Столкнулся с весьма неприятной штукой - 90% LM1875 на рынке подделка. Оно и понятно, в цепочке TDA203\TDA2050\LM1875 последние самые дорогие.
Со сколькими поставщиками эл. оборудования я переругался, пока не получил должное - жуть теперь есть горы пятиножек для опытоФФ.

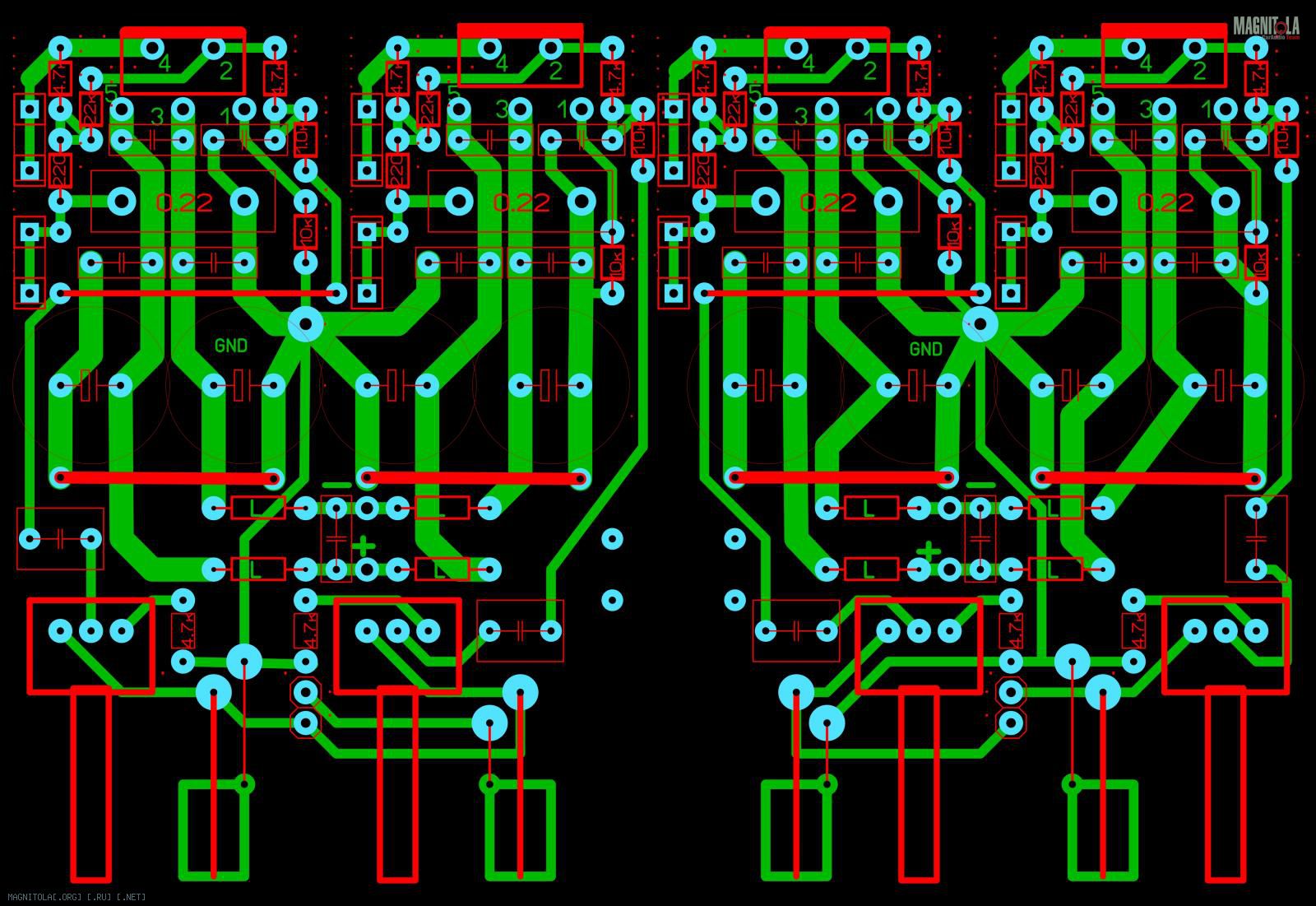

После получения оригинала, немного переразвёл плату
но ЛУТом из-за половых-политических соображений делать не стал, собрал опять на макетке, но с новой(см. выше) разводкой.

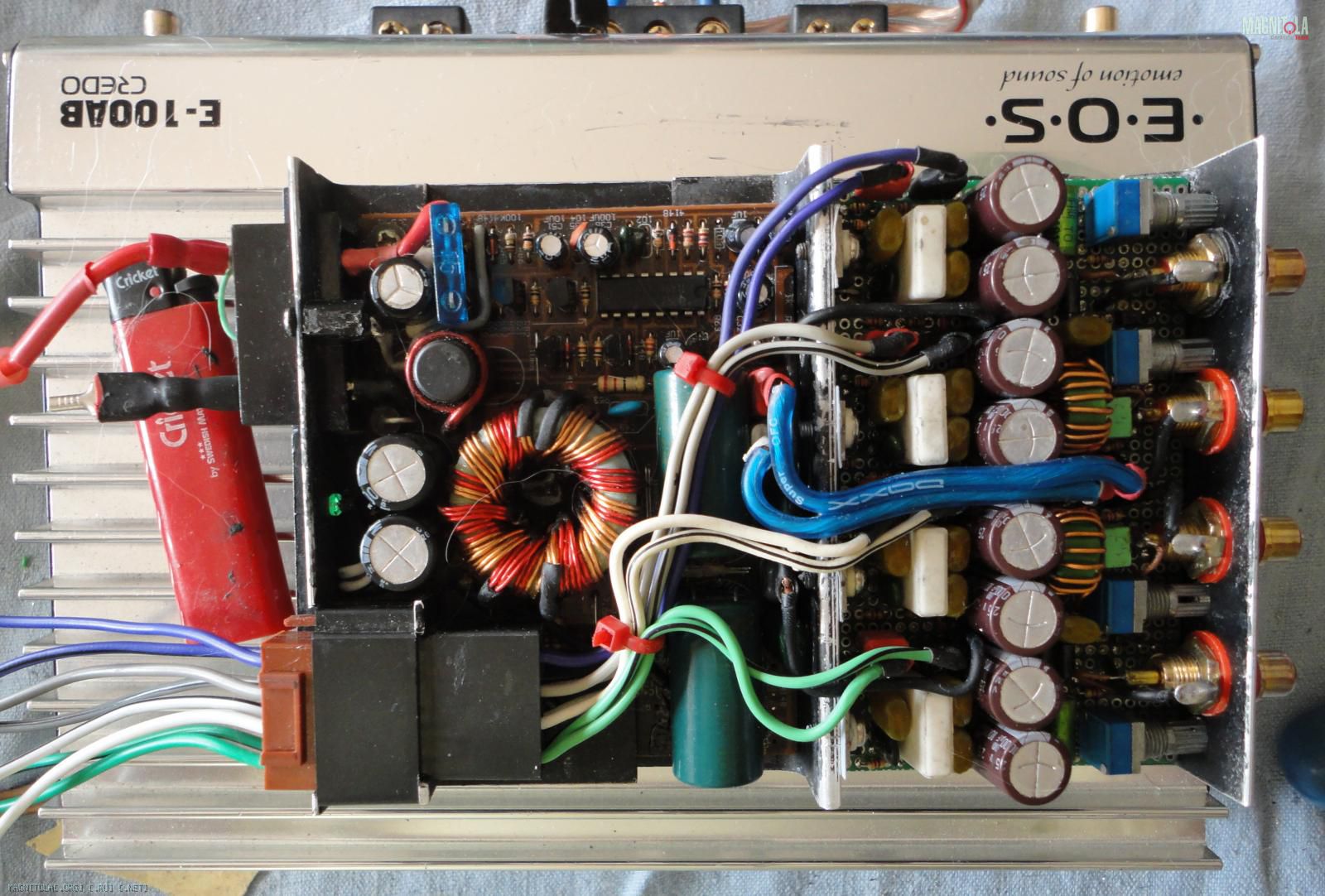

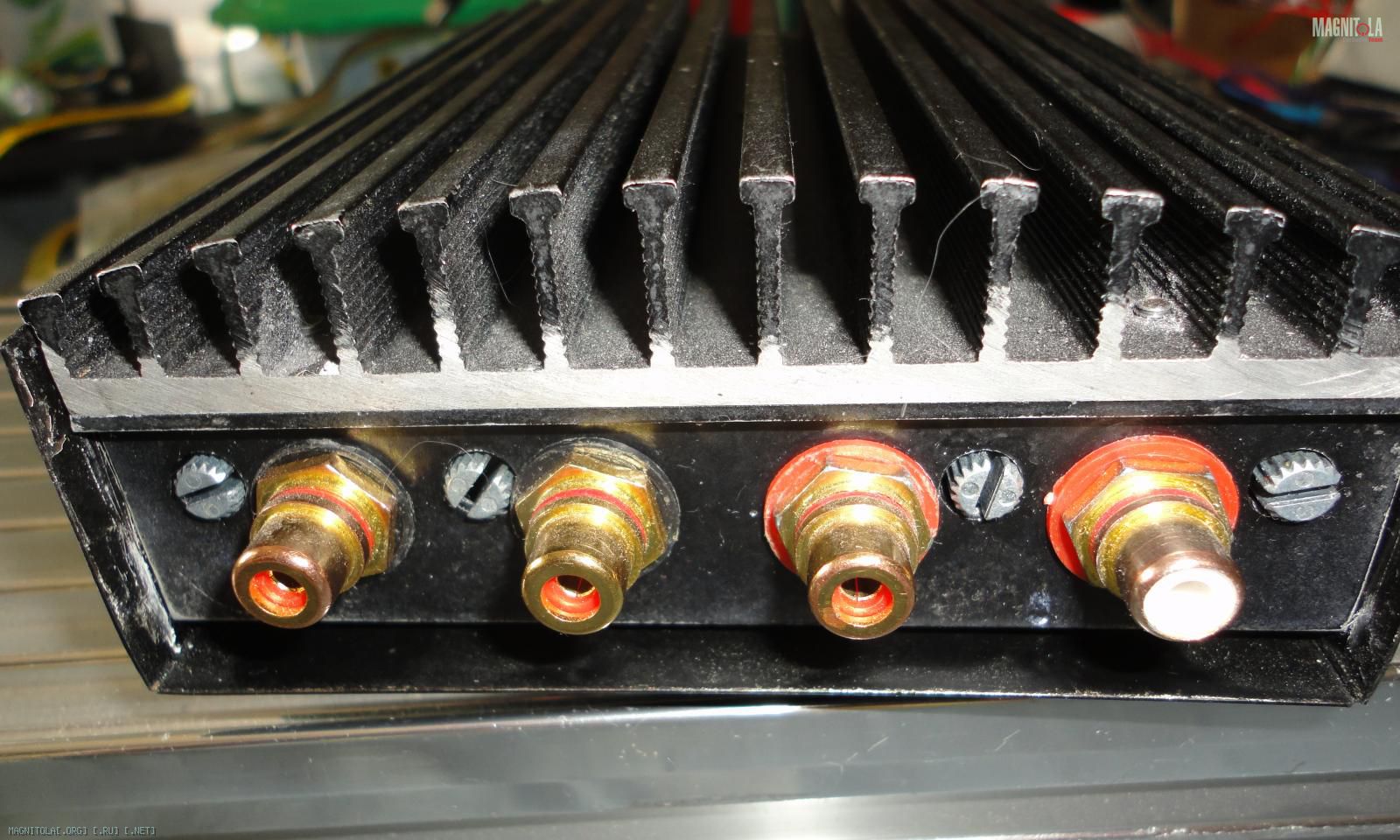

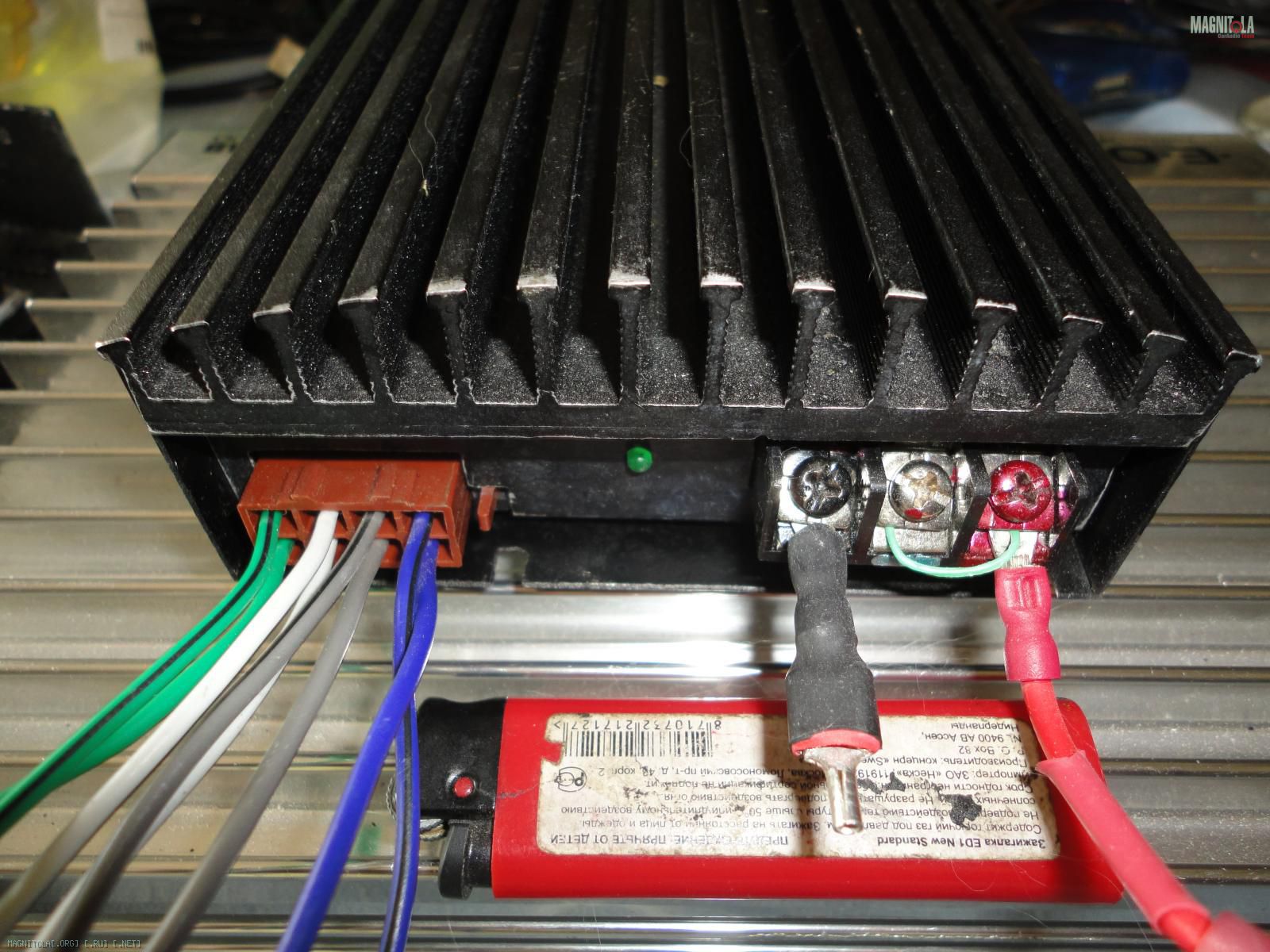

Получил готовое рабочее изделие, которым и кошмарил ухи местных аудиофилов:

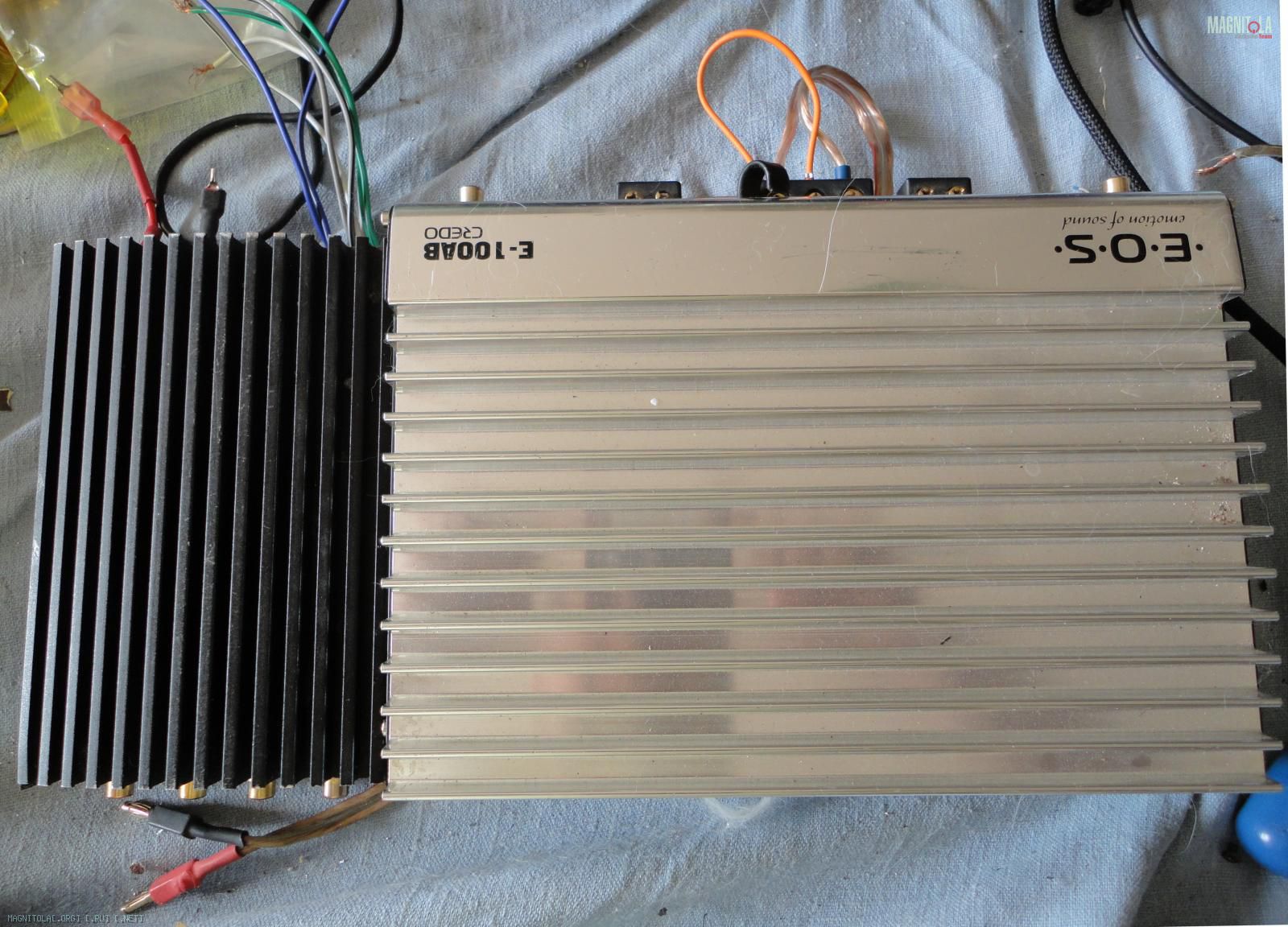

Фотографировал рядом с ЭОС 100АВ, чтобы были понятны габариты.
продолжение следует...
