Ребят, с номиналами совершенно точно определился, прошу вашей помощи в подборе разумно-достаточной комплектухи!
Схема кроссовера:
Вложение 608356
Выглядит он так:
Вложение 608358Вложение 608360
Стоит ли поменять всё или ДОСТАТОЧНО сменить емкости? На фильтрации пищалки вообще стоит электролит :eek:
Пожалуйста подскажите ЧТО поменять и НА что из ассортимента Аудиомании (в наличии!)
радуга....символ ЛГБТ-движения, оттуда и такая пидepcия в кроссе...
на эту плату ничего интересного не влезет, проще на другой плате собрать
Лёш, надо постараться! уже все смонтировано, дырки в кузове высверлены! Что не влезет? наверное катушки? впихнем если надо! :D Плавкий пред можно убрать! (а вообще катушки то не охота менять...)Цитата:
Сообщение от A!exT
пленочные емкости гораздо больше габаритами, чем то что там стоит
да вы мне скажите, что будет достаточным, выше чего уже не стоит переплачивать, а там будем думать!Цитата:
Сообщение от A!exT
Ужос.))) Смело в ведро. Ничё приличное туда не влезет.
есть же ж еще 2й этаж! :D по вертикали я ограничен гораздо меньше :D
Audiocore S-Line 0.47u + FM MKP 5.6u - более ничего в наличии у них не обнаружено )))
да скажите ж уже ЧТО туда должно влезть?Цитата:
Сообщение от engine 43
---------- Сообщение добавлено 16.07.2014 в 12:14 ----------
а напряжение какое должно быть у кондеров? номинально стоят 100VЦитата:
Сообщение от A!exT
Проще новые сделать. Где будут установлены?
Ре-бя-та! Если замена емкостей будет достаточной - будут модифицироваться ЭТИ! Только в случае, если меня не устроит результат или у меня не получится этого сделать - только тогда я я буду думать о том, чтобы сделать их с нуля!Цитата:
Сообщение от engine 43
Вобщем нашел все 3 емкости Audiocore S-Line.Две в наличии, как Алексей сказал, один номинал будет через неделю - это нормально. Этого достаточно или резюки с катушками тоже поменять? Много ли изменится от замены резюков? :eek:
---------- Сообщение добавлено 16.07.2014 в 12:25 ----------
а катушек у них всеравно нету...
---------- Сообщение добавлено 16.07.2014 в 12:32 ----------
на 630В - он большого размера будет? :D
Поболее,чем стовольтовый точно.С ростом напряжения при одинаковой ёмкости габариты увеличиваются..Цитата:
Сообщение от Андреичъ
для этой конструкции и 250В уже перебор, 63-160 более чем достаточно при гуманных габаритах
да оно и понятно, мне интересно на сколько...Цитата:
Сообщение от Matvey498
---------- Сообщение добавлено 16.07.2014 в 13:40 ----------
ну это же никак на характеристики кросса не будет влиять?Цитата:
Сообщение от A!exT
влиять будет все, вот только не факт что услышишь ;)
заказал, посмотрим...Цитата:
Сообщение от A!exT
купи на рынке К73-16 или К73-17 на 63, 100 или 160В, возьми 5.6мкф и 0.47мкф и попробуй, заметишь разницу
если разница будет на уровне бреда - забей (или выкинь). денег на экскремент - рублеф 100 ;)
завтра поменяю те, которые на пищалку идут - 0.47 и 5.6 (500р тоже не сумма), плюс мне Влад обещал подогнать какие то советские полипропиленовые. Вот и будет что сравнить.Цитата:
Сообщение от A!exT
Как уже сказали ничего более менее приличного не влезет ни Кондеры не катушки , по хорошему катушку на сч нужно поменять на более качественную (лучше ленту ) . Но можно шунтировать родной конденсатор самым мелким номиналом Супримов (какой влезет по размеру любой ) или аналогами или можно ,VISHAY-RODERSTEIN MKP-1837 и заменить резисторы на Мундоф МОХ это все влезет и если акустика приличная будет слышно.И на Твитер стоит в этом кроссе пленка .Цитата:
Сообщение от Андреичъ
только дуаленд-остальное херь. )))))))))))))))))))))))))))Цитата:
Сообщение от Андреичъ
http://images.vfl.ru/ii/1405525012/e.../5725629_m.jpg
А вообще, это блин кросс из бюджетной 3-дюймовой связки:
Rainbow SL-C3.2
Просто странно было бы думать, что там должно быть что то крутое, да еще и в огромном корпусе!
ну так смотрим какой энто раздел-ВЫСШИЙ ПИЛОТАЖ. А в чем тута высший пилотаж в кроссе на 3 копейки? Или в замене с трех копеек на 4? )))))))))))))))))))))))))))))))))
да мне уже поздно в голову пришло, что не там запостился...тут просто обитатели лучше с комплектухой знакомы! Хотя глянул бы я сначала в ассортимент Аудиомании, то понял бы, что альтернатив просто нетЦитата:
Сообщение от В.В.Г.
А говоришь быстро соображаешь при быстрой езде )))))))))))))))))))))))))))))) тут на медленной, не особо заметно ))))))))Цитата:
Сообщение от Андреичъ
ну кстати почему бы и нет? Вот как развивается ситуация!Цитата:
Сообщение от В.В.Г.
Имеем кондёры Audiocore S-Line 400VDC 5.6uF и 630VDC 0.47uF. 520р за 4шт.
Вложение 609154
Ну и пациент:
Вложение 609152
Из него до этого еще были убраны лишние резисторы аттенюации, и подобран один с нужным номиналом. Его и пришлось "поднять" на 2й этаж, после чего все конденсаторы РОВНО легли на плату не вылезая за её периметр:
Вложение 609156Вложение 609158Вложение 609160
Проблема образовалась лишь на 2м этаже, крышка смогла закрытся, только надев костюм уродца :D
Вложение 609162
Оглядываем комнату и находим решение - коробочка для винтиков и процей мелочи, с крышкой! Продаетс в АТАКах, АШАНах может даже еще где!
Вложение 609164
Поразившись, что она оказалась точно по размеру корпуса кроссовера, выпиливаем стенки с перегородками и вклеиваем туда корпус кросса:
Вложение 609166
Проделываем операцию со вторым кроссом:
Вложение 609150
ГОТОВО!
Через неделю придет кондер на серединку (вместо электролита, который оказался именно на серединку) - будем думать дальше!
аудиофил ля... чежты полисвитч не выковырял?
и еще: пластиковая крышка не дает "пластикового" окраса? ;)
а надо? это ж вообще не проблема! оба?Цитата:
Сообщение от A!exT
они ж наверно для чего то нужны? и не лампочки вроде :D
ладно, не стал ждать, пока Алекс меня окончательно зачмырит - ампутировал оба :D
Вложение 609196Вложение 609198Вложение 609200
Андреичъ, проводом неаудиофильским перемычки делал:( Переделывай снова))))))))))))
Насмартфонил
обычная медная моножила, ни нада мне ляля тут :DЦитата:
Сообщение от fox proteus

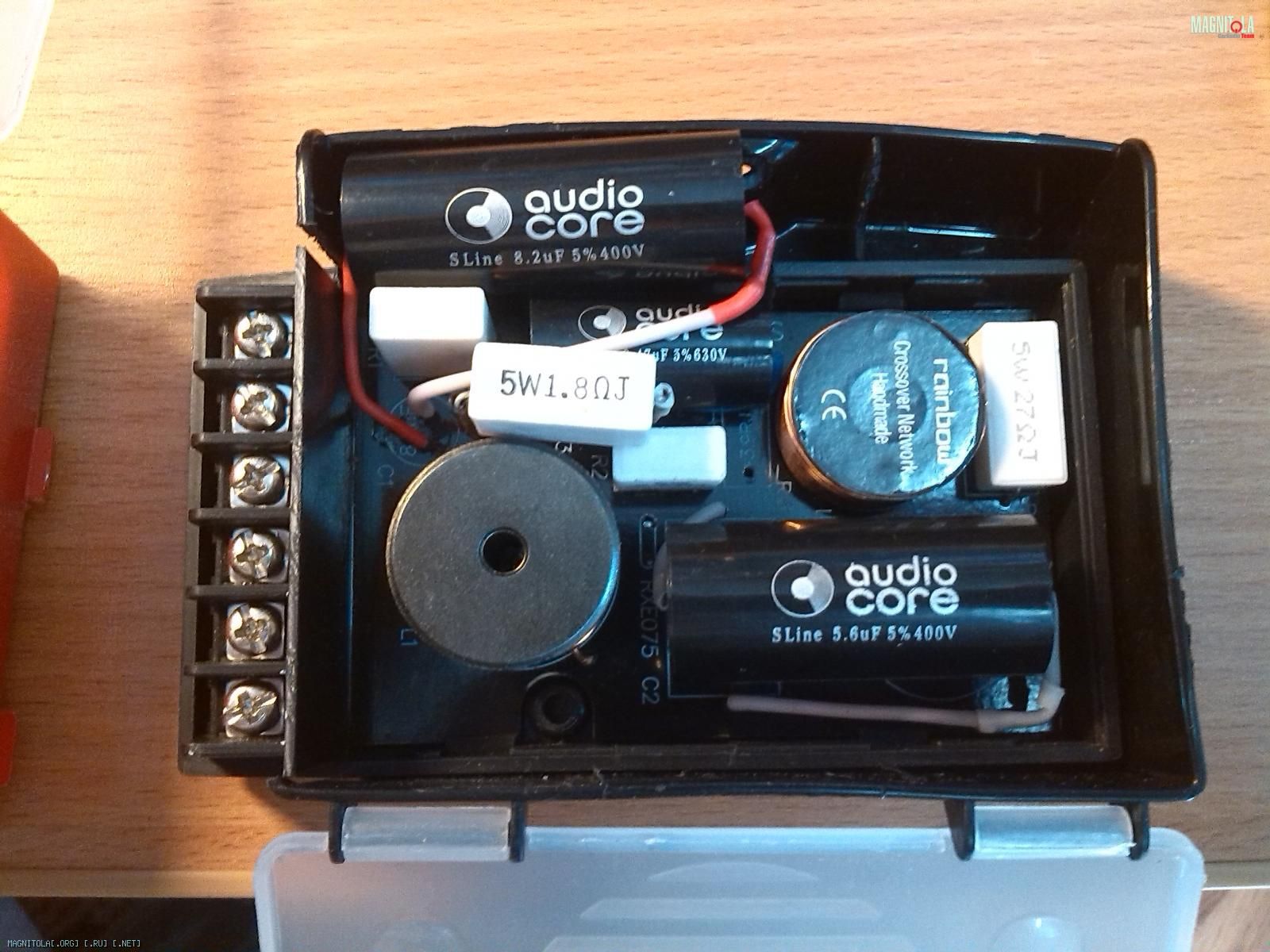

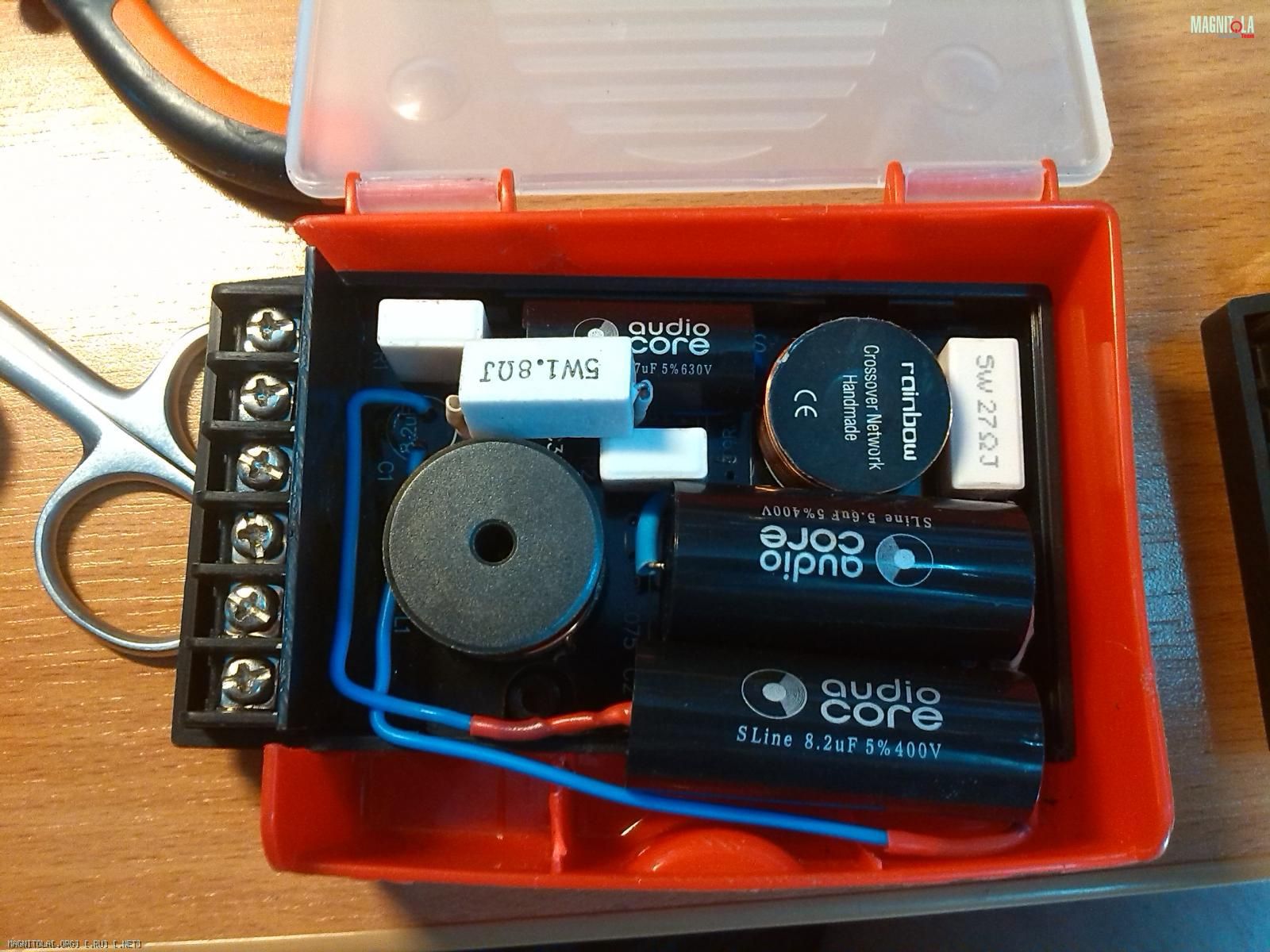

впихнул!
Вложение 619388Вложение 619390
полёт нормальный! :D
Звук то как?
Или процесс важен?:rofl:
приход определенно есть!Цитата:
Сообщение от andr_l
А шо, белые проволочные камни так и останутся?:laugh3:Цитата:
Сообщение от Андреичъ
пожалуй даЦитата:
Сообщение от engine 43
Цитата:
Сообщение от engine 43
Теперь уже я не понимаю, о чём речь:)Цитата:
Сообщение от Андреичъ
Насмартфонил
о резюках на сколько я смог понятьЦитата:
Сообщение от fox proteus
Я бы заменил, цена вопроса 300р.Цитата:
Сообщение от Андреичъ
Ага, тут 300, там 300, ещё вот эту писюльку за стописят рублей заменить... Так на новый статусный проц и набегает))))))))))))Цитата:
Сообщение от engine 43
Насмартфонил
Приход то есть? или тут уже процесс точно?)Цитата:
Сообщение от engine 43
