С удовольствием бы поучаствовал, но от меня сейчас толку нет. Во-первых, живу сейчас за границей, во-вторых авто, для которой инстал, буквально на днях только будет заказано у ОД. Т.е. физически готов буду примерно через полгода. А с деньгами и желанием проблем нет. Так что, я пока теоретик, к сожалению.Цитата:
Сообщение от andr_l
Ну раз есть деньги и желание, кто ж мешает помочь Алексею сделать первый процеусь на 1795, чтобы он свои денежки в разработку не вкладывал и на этой волне получить процеусь по цене проца? :D
Ок, я напишу Вам в личку.Цитата:
Сообщение от andr_l

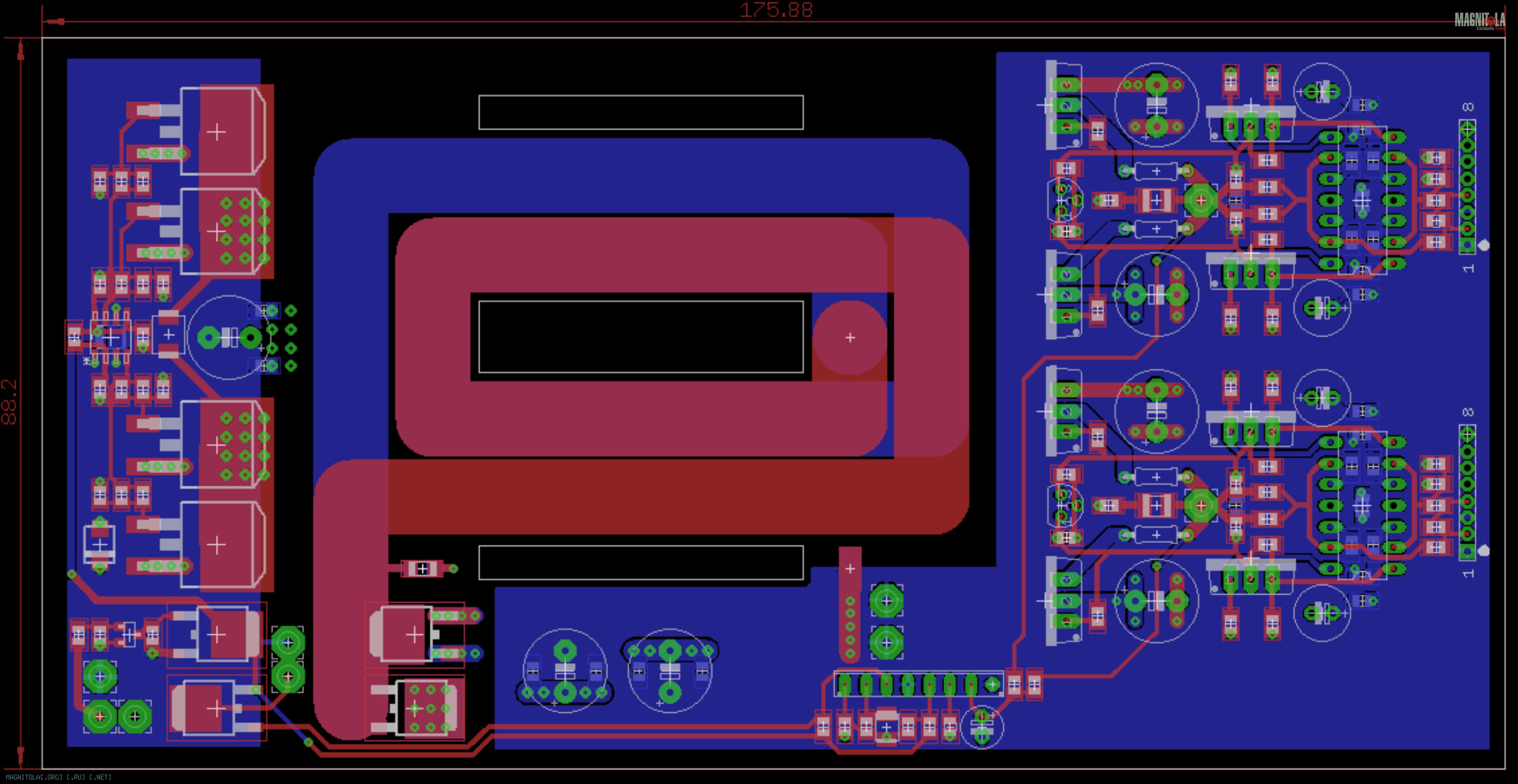

Вот отладочный вариант 2х канального усилителя с блоком питания.
Вложение 1014780
Особенности:
1. 4х слойная плата с 35мм фольгой, с такой фольгой выпускаются все наши процы последних версий печатных плат.
2. внутренние слои полностью отданы под аналоговое питание усилителя, тыльная сторона платы под усилителем тоже цельный полигон земли.
3. емкость по питанию распределенная, у каждого выходника свой электролит.
4. трансформатор преобразователя планарный, такие сейчас часто ставят на сварочные трансы. его особенность в том, что
- обмотки можно сделать практически полностью идентичными
- минимизированно количество точек паек.
- возможность работы на частоте ключа в 100кГц и выше (регулирующая частота преобразователя от 200кГц).
5. балансный усилитель, по мотивам Линна, Ланзара, Холтона , с полевыми транзисторами на выходе.
6. входной каскад усилителя собран на Low-Noise Matched Transistor Array ICs (4 транзистора разной проводимости выращены на одной подложке и имеют практически идеально подобранные пары. В данной версии разводка под MPQ6502 от моторолы.
7. питание входных каскадов усилителей раздельное и стабилизированное.
8. защита акустики будет реализована на uPC1237HA...
Собственно ругайте, особенно интересно мнение тех, кто в сути вопроса разбирался...
Какое напряжение питания?
20B, для ВЧ и СЧ. S. С возможность так же выдать двуполярку 7В для версии 1795 для питания дифампов и оперов, а также через аналоговые стабы +5 и + 3.3 для питания цапов.
Блин, на мидбас точно мало будет, а так у меня был шанс на очень компактный инсталл.Цитата:
Сообщение от andr_l
Про усиление мидбасов речи не было вообще.Цитата:
Сообщение от Martyanov
Отправлено с моего iPhone используя Tapatalk
Видимо, он двушку имел в виду, без саба. Тогда только эта коробочка. Мы тут по умолчанию вроде как с трехполосными фронтами заморочены. Усь на мидбас тогда нужен.Цитата:
Сообщение от printvb
ну так ставь задачу ;) если тебе надо будет сделать 4х-6ти канальный цапаюсь, то не думаю что это для меня будет проблемой.Тем более что ты корпус точно себе сделаешь как только ты и хочешь.Цитата:
Сообщение от Martyanov
очень легко сделать питание 26В-28В, причем можно сделать систему на двух трансах, чтобы тупо не перегревать зазря усилители на ВЧ и СЧ диапазон... к тому же я так же могу поставить на мидбасовый канал по паре транзисторов (в параллель) если одной пары мало будет (правда есть хорошая пара, которая на 4х омах и от 28 В будет работать, только теплоотвод хороший нужен)
---------- Сообщение добавлено 10.06.2016 в 17:59 ----------
или двушку с сабом, но сабовый точно усилок лучше внешний, неохота перегревать проц....Цитата:
Сообщение от Michael 22
---------- Сообщение добавлено 10.06.2016 в 18:01 ----------
идея изначально была такая (повторюсь) на ВЧ и СЧ на проце, а так как мидбасы уж очень сильно разные, как и бабы, то этот диапазон на внешние усилки... но идея Саши интересная на самом деле... просто версия разводки должна быть другой чтобы на питание было не 20, а на четверть больше...Цитата:
