у нас D несколько другой,
PCM to PWM конвертер, CPLD, драйвера и ключи )))
без ООС, цифра от входа до выходного фильтра
Вид для печати
у нас D несколько другой,
PCM to PWM конвертер, CPLD, драйвера и ключи )))
без ООС, цифра от входа до выходного фильтра
Я не про Д.Цитата:
Сообщение от A!exT
Послушал, кстати, Д класс в диджитал директ- очень не плохо. Сейчас дома валяется SONY TA-DA9000ES. То что оооси нет- это понятно:)
Это и Д классом не назвать-то на самом деле. Более подходящее название- пауэр дак.
+1 в копилку CarDSP :boast:
Вложение 1085210
А говорил, что шансов мало (не помню где, может, на Драйв2).
Молодец! И за изделие рад...))) Респект, парни :thank_you2:
Давно картинок не выкладывал :)

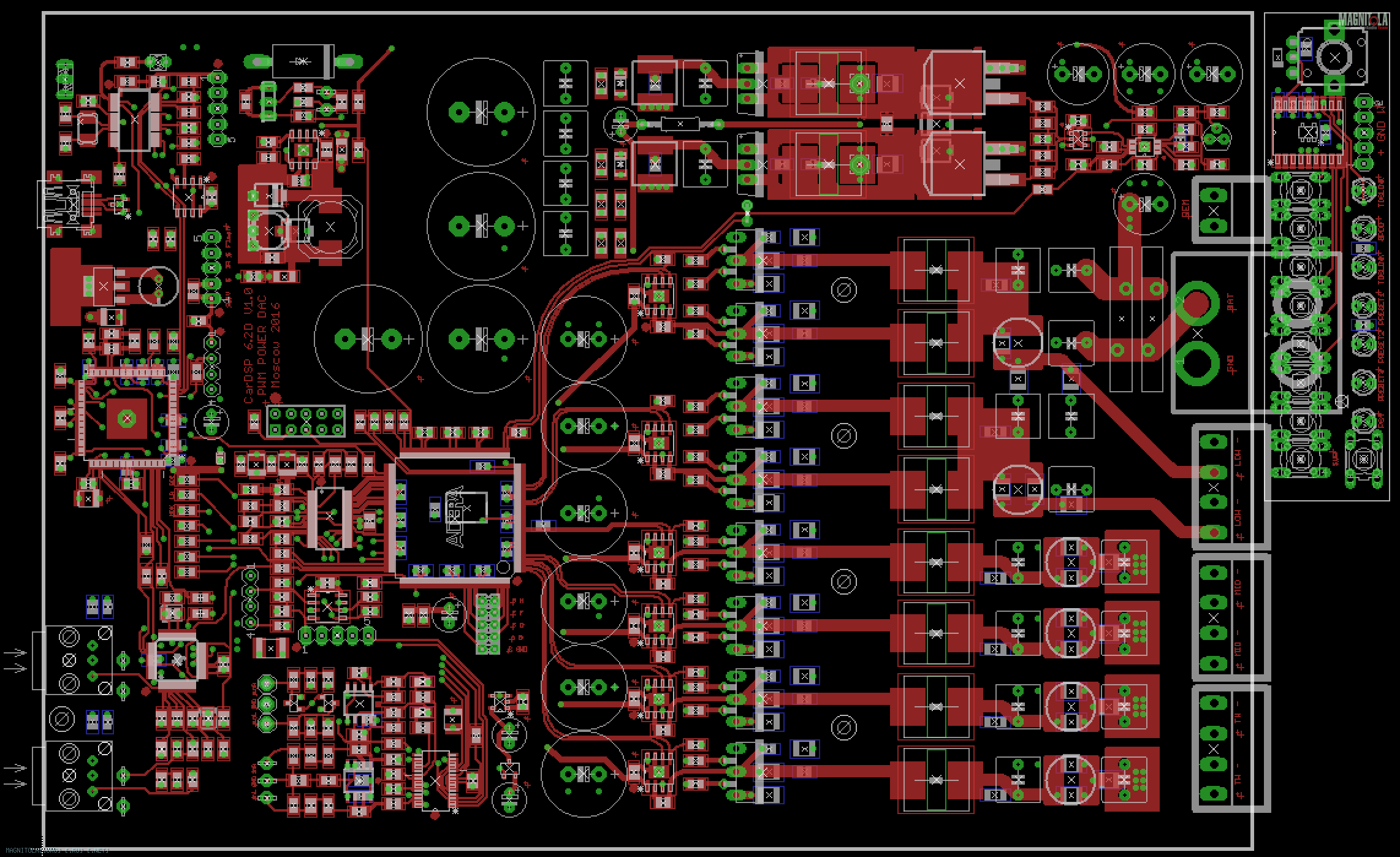

Это собственно класс Д + рукс (громкость, пресеты, входа) к нему.
Вложение 1086196
Все что тут мы обсуждали тут сделано:
1. все каналы одинаковы, только мидбассовые имеют спаралелленые ключи, для возможности работы на 4 или 2 ома.
2. ДТ на ВЧ и СЧ сделал минимальным для улучшения микродинамики, подбирали на нормальной домашней акустике. Думаем будет хорошо :)
3. защита от постоянки на выхоже
4. так как усилитель 6 канальный, то 7 и 8 каналы разведены на отдельном цапе и выведены на внешние РСА
5. возможно 60, 75, 90 Вт на выходе, так как есть первый тестер (из установщиков) то на конкретном инсталле проверим какая мощность реально нужна для той акустики, что идет в массы.

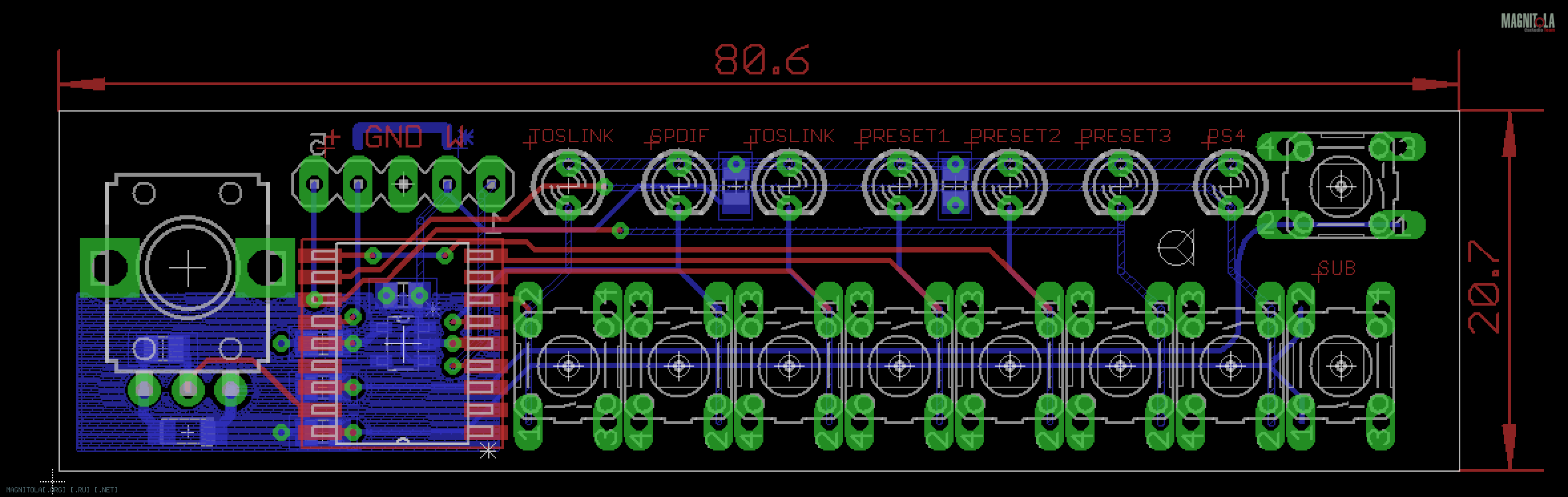

Собственно планируемый рукс.
Вложение 1086494
слева направо: громкость, 7 кнопок со светодиодами над ними это 3 входа + 4 пресета, две кнопки вертикально это + и - регулировки саббубена.
Дисплейчик для индикации громкости и уровня саба, я так понимаю, не предусмотрен?
а зачем? истинным аудиофилам цифры ни к чему - всё только на слух ;)
В этой версии индикация минимальная:Цитата:
Сообщение от fox proteus
Уровень громкости есть положение движка резистора (для спортсменов этого достаточно), входы, пресеты - светодиод, а уровень саба все равно все на слух крутят. А для большинства наших пользователей громкость вообще не актуальна - от триомы запитываются девайсы. Им даже входы не нужны. Возможно сделаю миниРУКС: пресеты + саб.
Если будет скучно, может и до индикатора руки дойдут. Пока эта тема мне не интересна. К тому же есть готовый рукс у Саши Мартьянова. Смысл городить разные версии одного и того же...
ИК-пульт не предусмотрен? Хотя б для громкости.
