Аудиофильский проц для продвинутых

Цитата:

---

Сообщение от andr_l

на самом деле есть предельно честный гибрид, привожу базовую схему
Вложение 1087294
у него в отличие на пример того же батлера сигнал усиливается по напряжению именно лампами, а в отличие от поверампера он полностью стабилизирован с точки зрения температурного диапазона использования и самое главное в нашем случае имеет дифференциальный вход, позволяя напрямую подавать сигнал с того же 4104.

Ну и самый большой прикол этой схемы - это одноактный выход, чего нет ни в одном авто усе... обратите внимание что нижний полевой транзистор это по сути нагрузка верхнего - он не занимается усилением сигнала... Собственно это и есть класс А. только честный, а не "двухтакт с током покоя большим чем максимальный ток в нагрузку" :D

---

В новую мафынку уже такой будем ставить )))

Цитата:

---

Сообщение от printvb

В новую мафынку уже такой буде ставить

---

Мы по данному вопросу сегодня утром консилиум собирали, в том числе и с участием В.В.Г., благо Алексей сидел у меня в авто, а Володя удачно позвонил :D
Есть сильное желание на базе отлаженного, но все никак не выпущенного процеуся AB сделать именно гибридный процеусь, причем чтобы он был доступным в качестве проца использовать 4104. Все та же идея максимально короткого тракта без оперов. Честный гибрид, где бы лампа не только бы светилась и грела корпус, а именно усиливала напряжение для раскачки выходных полевиков.
Так как у меня фактически работ осталось по доводке прошивок на проци и класс Д, в в новый год явно будет время то вот думаю чем бы моск занять заранее :D

Цитата:

---

Сообщение от andr_l

Мы по данному вопросу сегодня утром консилиум собирали, в том числе и с участием В.В.Г., благо Алексей сидел у меня в авто, а Володя удачно позвонил :D
Есть сильное желание на базе отлаженного, но все никак не выпущенного процеуся AB сделать именно гибридный процеусь, причем чтобы он был доступным в качестве проца использовать 4104. Все та же идея максимально короткого тракта без оперов. Честный гибрид, где бы лампа не только бы светилась и грела корпус, а именно усиливала напряжение для раскачки выходных полевиков.
Так как у меня фактически работ осталось по доводке прошивок на проци и класс Д, в в новый год явно будет время то вот думаю чем бы моск занять заранее :D

---

Во пля, есть подозрения, не дождусь новий мафынка )))

Цитата:

---

Сообщение от andr_l

[/COLOR]
А такого конкретного заказа не было, мы как то с Володей это обсуждали, но дальше разговора дело не сдвинулось...

---

Чтобы дальше сдвинулось достаточно моего заказа, или надо несколько?

---------- Сообщение добавлено 17.12.2016 в 15:21 ----------

Цитата:

---

Сообщение от andr_l

Мы по данному вопросу сегодня утром консилиум собирали, в том числе и с участием В.В.Г., благо Алексей сидел у меня в авто, а Володя удачно позвонил :D
Есть сильное желание на базе отлаженного, но все никак не выпущенного процеуся AB сделать именно гибридный процеусь, причем чтобы он был доступным в качестве проца использовать 4104. Все та же идея максимально короткого тракта без оперов. Честный гибрид, где бы лампа не только бы светилась и грела корпус, а именно усиливала напряжение для раскачки выходных полевиков.
Так как у меня фактически работ осталось по доводке прошивок на проци и класс Д, в в новый год явно будет время то вот думаю чем бы моск занять заранее :D

---

Прям сильно поддерживаю!

Цитата:

---

Сообщение от andr_l

И тот и тот...
для звука i2s: алгоритм планирую написать такой: всегда включен вход i2s, но как только появляется любая несущая на входах тослинк или кокс происходит переключение на них, при этом аналог как и в базовом проце всегда идет через микшер с возможностью мьюта в программе.
I2c для управления громкостью напрямую в цапах, если Саше будет интересно это попробовать.

Еще для внешнего управления громкость, сабовыми каналами и пресетами есть вход uart 9600.

---------- Сообщение добавлено 17.12.2016 в 09:42 ----------


А такого конкретного заказа не было, мы как то с Володей это обсуждали, но дальше разговора дело не сдвинулось...

---

У меня просто идея использовать плиску для получения цифрового потока с ШГУ, где нет most (нищеброд машин) с возможностью регулировки уровня сигнала в цифре. Хотел поприствовать к вам с вопросами, но начал читать про плиски, verilog и т.д. и понял, что нифига уже не помню логические элементы как устроены, нужно возвращаться в универ)))

Цитата:

---

Сообщение от Michael 22

Чтобы дальше сдвинулось достаточно моего заказа, или надо несколько?

---

я сегодня сказал, что задача мне интересна, поэтому я за свои начну делать его. А если вы готовы будете с просто АБ переориентироваться на гибрид я только рад буду. Так как лично вам я обещал чистый АБ....

---------- Сообщение добавлено 17.12.2016 в 19:08 ----------

Цитата:

---

Сообщение от slavka1010

У меня просто идея использовать плиску для получения цифрового потока с ШГУ, где нет most (нищеброд машин) с возможностью регулировки уровня сигнала в цифре.

---

Я Диме Качаеву предлагал этот вариант реализовать, но после того, как он съехал с нашего этажа - совсем от рук отбился :)

Цитата:

---

Сообщение от slavka1010

что нифига уже не помню логические элементы как устроены, нужно возвращаться в универ

---

через 2 месяца опять вЪедите, начинайте, чем могу - помогу. некоторые подпрограммки дам, но только после того как пойму, что въехали ;)

Цитата:

---

Сообщение от andr_l

я сегодня сказал, что задача мне интересна, поэтому я за свои начну делать его. А если вы готовы будете с просто АБ переориентироваться на гибрид я только рад буду. Так как лично вам я обещал чистый АБ....

---------- Сообщение добавлено 17.12.2016 в 19:08 ----------

Я Диме Качаеву предлагал этот вариант реализовать, но после того, как он съехал с нашего этажа - совсем от рук отбился :)через 2 месяца опять вЪедите, начинайте, чем могу - помогу. некоторые подпрограммки дам, но только после того как пойму, что въехали ;)

---

Андрей, а я пока не въеду не приду за советом. Так-то я уже с помощью cs8420 вытащил цифру + на арудино с цифровым потенциометром и мультиплексором сделал переключатель входов i2s ( у меня два потока i2s в магнитоле) и регулировку громкости от ШГУ ( снимаю команды со штатки по i2c и потенциометром по spi рулю). Все на столе работало, но как уже писал раньше, при интеграции в шгу коратнул немного, теперь жду когда выгоревший чип придет.
Пока небольшой творческий таймаут начал расширять кругозор, вот, к плискам пришел)))

Ха, скромняга... не разбереться он... пары свистеть - и так все логично и главное реализовано в отличие от форумных всезнаек и всеумеек :D

spdif на CPLD:http://we.easyelectronics.ru/plis/ci...f-na-fpga.html
I2S на CPLDhttp://we.easyelectronics.ru/plis/i2...a-verilog.html
первый надо подшаманить под полный стандарт (если надо, а если не надо и так будет работать)
второй надо подшаманить так, чтобы реклок был не в самом модуле, а на входах клоковых доменов.
РГ по сути это обыкновенный умножитель двух бинарных чисел со знаком с разрешением изменения коэффициента умножение только во времена когда сам сигнала проходит через 0 (чтобы пуков не было).
В качестве ячеек i2c для связи МК с РГ на плиске можно вот такое использовать (реально очень компактный код) http://fpga4fun.com/I2C.html

Собственно платка может содержать ПН с 12 (чтобы не грузить ПН штатки), CPLD + МК. Встречный вопрос, вы в качестве снифера I2S что и использовали?

Цитата:

---

Сообщение от andr_l

Ха, скромняга... не разбереться он... пары свистеть - и так все логично и главное реализовано в отличие от форумных всезнаек и всеумеек :D

spdif на CPLD:http://we.easyelectronics.ru/plis/ci...f-na-fpga.html
I2S на CPLDhttp://we.easyelectronics.ru/plis/i2...a-verilog.html
первый надо подшаманить под полный стандарт (если надо, а если не надо и так будет работать)
второй надо подшаманить так, чтобы реклок был не в самом модуле, а на входах клоковых доменов.
РГ по сути это обыкновенный умножитель двух бинарных чисел со знаком с разрешением изменения коэффициента умножение только во времена когда сам сигнала проходит через 0 (чтобы пуков не было).
В качестве ячеек i2c для связи МК с РГ на плиске можно вот такое использовать (реально очень компактный код) http://fpga4fun.com/I2C.html

Собственно платка может содержать ПН с 12 (чтобы не грузить ПН штатки), CPLD + МК. Встречный вопрос, вы в качестве снифера I2S что и использовали?

---

Так, как мне теперь ваш ответ в закладки сохранить, чтобы не потерять)))
В качестве снифера и i2s, i2c использовал простой logic analyzer, типо такого http://www.ebay.com/bhp/usb-logic-analyzer +по sealea.
Для проверки i2s потока создавал тестовый wave файл с константами, например, 0,-1 и тестировал поток.
Для i2c просто запускал аналазиатор и крутил энкодер, переключал кнопками и т.д. находил закономерности, ключевые поля в командах, т.к. на тех же rcd-510 от vw команды очень длиннные, но есть ключевые поля.

Андрей,
немного офф-топика.

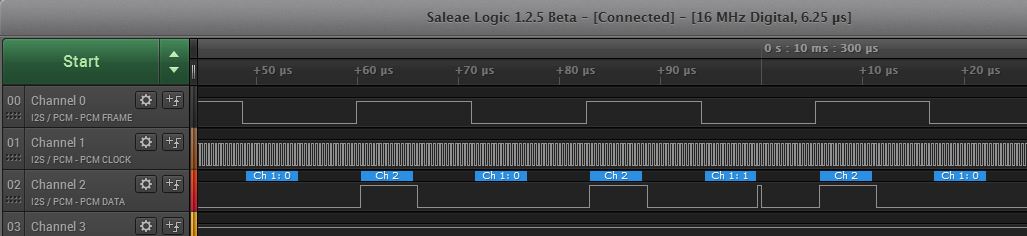

Для примера сейчас достал из закрамов Родины usb -> SPDIF/I2S конвертор на SA9023, который мне 100 лет назад подогнал Аркадий. Решил проверить, что у него на I2S, запулил сигнал 0,-1 и видим, что на выходе нет bitperfect (см. картинку ниже), это один из примеров:)Вложение 1087366
Но не хочу данную тему захламлять, здесь все же о другом разговор, можем либо в личке, либо еще какую-то тему создать:)
