Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l
Кстати вопрос к сообществу. Есть мысли по реализации обдува?
Я хочу на плату поставить датчик температуры и ключ, с тем чтобы скажем при достижении в районе ПН 50С появлялось бортовое напряжение на 2х точках уже на плате. Тогда если расположение компонентов очень плотное (как у меня в пространстве под полом багажника) это позволит сразу решить вопрос с вентиляцией.
Я бы на плате поудобней пару точек выкинул. для возможности с запасом по мощности.У меня тож подполом. пришлось с охлаждением помаяться. Кстати может что нить сделать не 0-12, а 6-12 чтоб на холостую работали малеха.
---------- Сообщение добавлено 16.01.2015 в 21:30 ----------
Цитата:
Сообщение от
vladan-ODR Чем плохо принудительное охлаждение для процессора?
Не плохо а хорошо. На этом камне и с этим софтом так и подавно. Я не раз сталкивался летом с этой проблемой(софт и камень идентичные). радиатор на камне не спасает. Он выдает артефакты уже при небольшой температуре(когда нагружен нормально кросами и эквалайзером)
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
nix239` Не плохо а хорошо. На этом камне и с этим софтом так и подавно. Я не раз сталкивался летом с этой проблемой(софт и камень идентичные). радиатор на камне не спасает. Он выдает артефакты уже при небольшой температуре(когда нагружен нормально кросами и эквалайзером)
вам, как начинающему радиолюбителю, могу рассказать почему во встроенной необслуживаемой электронной системе применение механических (см. "механизм") костылей - плохо (читай "недопустимо")
потом могу рассказать:
- как постановка задачи должна увязывать производительность (энергозатраты) и конструкцию
- почему вентилятор в замкнутом объеме неэффективен, а кондуктивный теплоотвод - хорошо и правильно
- зачем существуют эксплутационные параметры и к чему приводит их бездумное превышение
но для этого вам нужно найти правильные слова (см. "они положили сырой порох")
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
nix239` andr_l, погоди платку в работу отправлять.
я в понедельник отдам, в принципе я так думаю они просто протокол работы глаза эмулируют, так как на плате 2Х8 выход глаза (ОК) с этой точкой соединен напрямую. соотвесвенно если на глаз ничего не попадает, он в схеме не октивен.
Цитата:
Сообщение от
nix239` Поделитесь кусочком платы под pcm1794(в смысле cad) ждя своих задач подкорекчу
так в зависимости от вариантов вылопа могут быть разные варианты разводки, на картинке видно как разведен вариант с лпф на opa1632 и на одинарном опере.
Цитата:
Сообщение от
nix239` Оказалось он в систему питания шумит адски.
угу, это собсвенно еще одна причина почему я адау выбрал.
---------- Сообщение добавлено 16.01.2015 в 22:20 ----------
Цитата:
Сообщение от
nix239` Кстати может что нить сделать не 0-12, а 6-12 чтоб на холостую работали малеха.
у меня сейчас стоит просто термостат + диод на 60 градусов. как сработал сразу на полную, выдул, выключился.
Цитата:
Сообщение от
nix239` На этом камне и с этим софтом так и подавно
сама адуа по сравнению с OPA1632 просто очень холодная, а вот те кочегарят на полную.
Цитата:
Сообщение от
nix239` У меня тож подполом.
:popivu:
Всегда радовало читать теоретиков которые рассказывают что принудиловка плохо ;) Картинка с расположением моей системы есть в журнале АЗ. Показали бы эти "любители всех учить" как в моей машине сделать так, чтобы весь массив железа работал без ветродуев летом... но я думаю они опять про унитаз начнут мычать :D
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
IMНО вам, как начинающему радиолюбителю, могу рассказать почему во встроенной необслуживаемой электронной системе применение механических (см. "механизм") костылей - плохо (читай "недопустимо")
потом могу рассказать:
- как постановка задачи должна увязывать производительность (энергозатраты) и конструкцию
- почему вентилятор в замкнутом объеме неэффективен, а кондуктивный теплоотвод - хорошо и правильно
- зачем существуют эксплутационные параметры и к чему приводит их бездумное превышение
но для этого вам нужно найти правильные слова (см. "они положили сырой порох")
Докладывайте , только в другой теме.
Может кому-то будет полезно ознакомиться.
Есть раздел даже специальный "Мастерство инсталляции".Не?
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
IMНО - почему вентилятор в замкнутом объеме неэффективен
А кто-то говорил про замкнутое пространство? но это так, ремарка, можете не отвечать, так даже этот один пост уже дает мне в очередной раз представление об твоем инженерном уровне. Поэтому мил человек, я буду премого благодарен если ты свалишь из ветки со своим унитазом :D
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
IMНО вам, как начинающему радиолюбителю, могу рассказать почему во встроенной необслуживаемой электронной системе применение механических (см. "механизм") костылей - плохо (читай "недопустимо")
потом могу рассказать:
- как постановка задачи должна увязывать производительность (энергозатраты) и конструкцию
- почему вентилятор в замкнутом объеме неэффективен, а кондуктивный теплоотвод - хорошо и правильно
- зачем существуют эксплутационные параметры и к чему приводит их бездумное превышение
но для этого вам нужно найти правильные слова (см. "они положили сырой порох")
О да категорически вас понимаю. Куда мне лоху, который учился на всеголишь на технологию производства полупроводниковых сложных структур понять суть проблемы.
хотя я думаю есть выходы. Не предусматривать из-за таких как я даже возможность охлажения ветилятором)
ну и от эквалайзера отказаться. чтоб наверняка не грелся. Зато на века.
---------- Сообщение добавлено 16.01.2015 в 22:34 ----------
Цитата:
Сообщение от
andr_l А кто-то говорил про замкнутое пространство? но это так, ремарка, можете не отвечать, так даже этот один пост уже дает мне в очередной раз представление об твоем инженерном уровне. Поэтому мил человек, я буду премого благодарен если ты свалишь из ветки со своим унитазом :D
не парься. В советском союзе небыло нормальных вентиляторов(с норм подшипником и ресурсом работы на 50 000 часов).
P.S. если там в платке привязки есть я подкорекчу(если не жалко конечно). у меня просто норм плата под ak готовится.
если эмулятор глаза тогда логично. но на всяк случай проверю(ибо в шарке он по другому работает)
Re: Аудиофильский проц для продвинутых
Для размышления.
Вариант 1. 18 картинка.
Варинат 2. Тригер шмитта + резюк + треморезюк + транзистор.
по идее второй вариант даже дешевле первого, но не намного :)
Вложений: 1
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l я в понедельник отдам, в принципе я так думаю они просто протокол работы глаза эмулируют, так как на плате 2Х8 выход глаза (ОК) с этой точкой соединен напрямую. соотвесвенно если на глаз ничего не попадает, он в схеме не октивен.
соответственно:
глазок на 23 пин(pic18) он же rb2
vol-fp на 3 пин (pic18) он же ra1

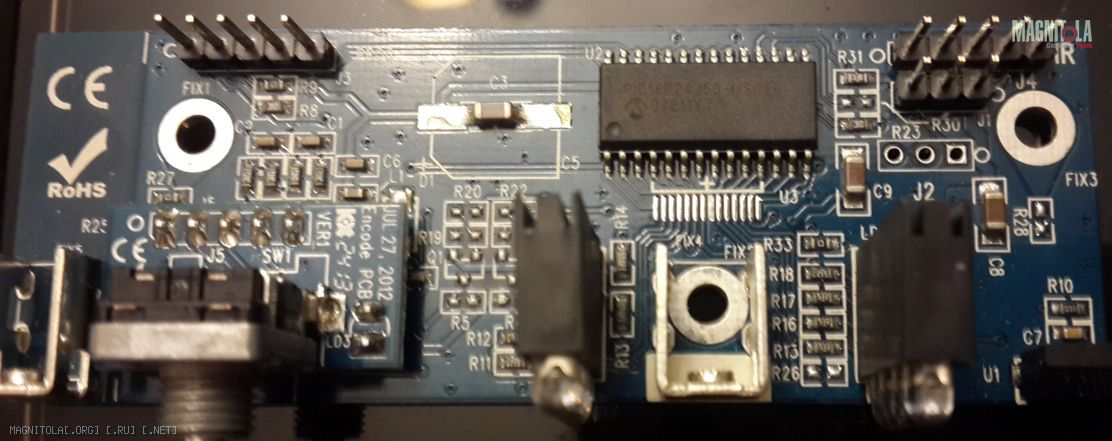

фото самого вол для реверса...Вложение 697118
P.S. чуйка не подвела. на разных
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
DM Rocker Докладывайте , только в другой теме.
Может кому-то будет полезно ознакомиться.
Есть раздел даже специальный "Мастерство инсталляции".Не?
Или например в теме: "Это случилось. Эпизод второй" ))
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
nix239` соответственно:
глазок на 23 пин(pic18) он же rb2
vol-fp на 3 пин (pic18) он же ra1
Прикольно однако. прошу перепроверить, так как (я говорю про плату процесса)
1. 3 пин пика - это кнопка перевода пик в режим бутлоадера.
2. На плате процессора 2х8 информационный пин разъем звониться четко на глаз.
P.S. Причем у нас плата такая, которая в документации не описана :D
