Аудиофильский проц для продвинутых

Собственно версия процессора в виде:
I Входы
- 3 цифровых входа (на выбор или 2 оптики + 1 кокс или 2 кокса + одна оптика)
- 1 аналоговый честны лиф вход
II 10 выходов
- 8 полноценных на 1794
- 2 без задержки на 5102.
III Настройка через плагин от миниДСП
IV Регулировка громкости
- зафиксированный для машин с регулируемой в цифре громкостью
- только громкость через потенциометр
- громкость, пресеты и др или через ИК глаз или по проводу эмуляцией протокола ИК (Sony и др...)

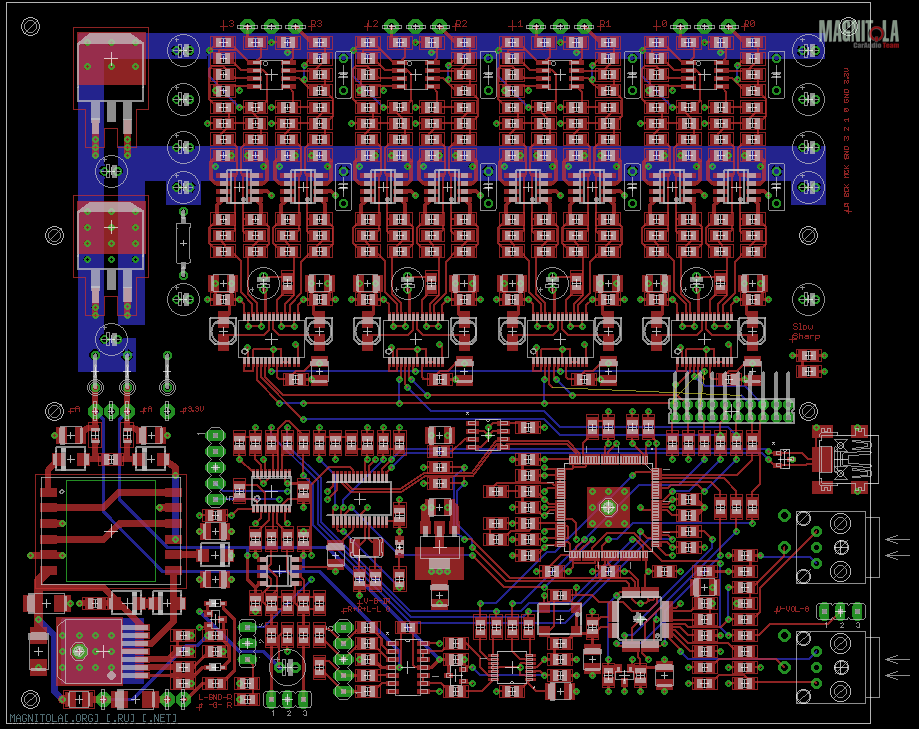

Вложение 696122

еще поиграюсь с трассированной и отдам в производство на резонит.

Цитата:

---

Сообщение от andr_l

с каким?

---

Который 12.288, обычный будет или чего нибудь прецизионное?

Я вот такой в тестовую версию воткнул: SG7050CAN-12.288/1842089. А там кто что захочет в зависимости от своих требований.

Цитата:

---

Сообщение от andr_l

Я вот такой в тестовую версию воткнул: SG7050CAN-12.288/1842089. А там кто что захочет в зависимости от своих требований.

---

Уже веселее

• Operating Temperature Max: 85°C
• Operating Temperature Min: -40°C А то в нанодиги стоит обычный до -0гр, вот и думаю на что бы поменять, да только он там двуногий, а все что стабильное с отдельным питанием.

Кстати, по поводу твоего поста про питание. Обрати внимание как в топовой версии сделано питание аналога. 6,6В аналог, от него питаются выходные опера. далее стоит пара интегральных стабов на +5В. от них дифампы и аналог цапав с FB развязкой. Сделано так чтобы дифампы не высаживали лишнюю мощность тупо в тепло.

Цитата:

---

Сообщение от andr_l

Кстати, по поводу твоего поста про питание. Обрати внимание как в топовой версии сделано питание аналога. 6,6В аналог, от него питаются выходные опера. далее стоит пара интегральных стабов на +5В. от них дифампы и аналог цапав с FB развязкой. Сделано так чтобы дифампы не высаживали лишнюю мощность тупо в тепло.

---

Блин, я уже плату БП в производство отдал, пусть высаживают, у меня корпус люминиевый и DC/DC мощные. :laugh3:
А 6,6в для чего делали? Не хватает пяти?

что бы сделать чистое и раздельное питание (цап - дифамп iv - оу lpf)

Цитата:

---

Сообщение от Martyanov

пусть высаживают

---

кхе, а сколько планируешь на них подать?

Цитата:

---

Сообщение от andr_l

кхе, а сколько планируешь на них подать?

---

+/-5в, как советовал Алексей. Хотя можно и поднять до 6в, DC/DC на +/-9В после линейный стаб.

5В это оптимум иначе дифампы будут сильно греться. стаб будет расставить порядка 4*,2=2Вт. ставь на хороший радиатор.
