куда радиатор, вы меня вообще читаете? или так, фантазируете понемножку ;)
Если результат от такой системы охлаждения, будет таким же как и на твикнутом 800, того это не есть решение проблемы [emoji6]
мне вот что удивительно: у меня твикнутый 800 без вентиляторов стоял в отсеке высотой меньше 10см совместно с усилителями.
откатал как минимум одно лето полностью и ничего там не случилось. он гад даже не вис ни разу (хотя судя по разговорам 800 часто сам по себе чудит)
не ну я конечно понимаю, что для некоторых хлебом не корми только дай везде написать слово "проблема;)
может просветите хоть что у вас там за проблема?
да, и буду благодарен за рассказ про то куда вы там радиатор прицепить хотите ;)
отписал в личкуЦитата:
Сообщение от andr_l
Господа, я еще раз уточню.
Элементарная база процессора не подразумевает прижима электронных изделий к любой металлической поверхности (являющейся теплоотводом).
DSP и LM2588 припаиваются к плате таким образом, чтобы сама плата была теплоотводом.
Практически таким же способом снимается теплос дифампов.
Таким образом вся 4х слойная плата - это единый тепловыделяющий элемент конструкции. Для того чтобы бороться с избыточным нагревом, мы применили питание разных уровней для разных цепей, а именно
самое высокое напряжение (двуполярка 7В) идет на выходные опера,
сниженное до 5В напряжение идет на дифампы (они на самом деле самые тепловыделяющие элементы на плате, так как работают с большими токами (до 8ма в них вкачивается)).
Меньше нельзя, так как всем нужно высокое выходное напряжение ;)
ПН спроектирован с запасом, чтобы так же не греться из-за насыщения магнитопровода импульсного транса.
То есть, напрашивается вывод, что, если делать вентиляцию, то обдувать нужно просто всю плату вдоль поверхности:)
Я в своем проце просто поставил ветродуй на удаление теплого воздуха из корпуса, он начинает включаться при достижении 60 С на корпусе ПН Трако.

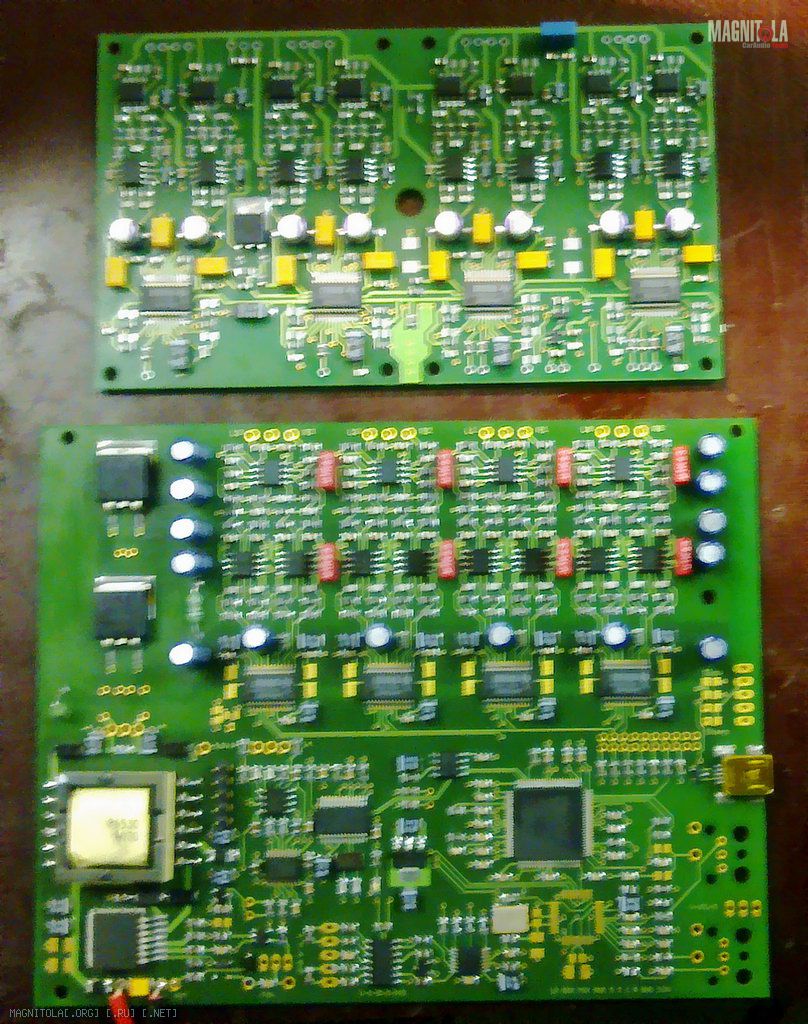

плата "олдскул" и ниже - новодел :)
Вложение 710500
Новодел под какие ЦАПы?
под те же, 1794
