Аудиофильский проц для продвинутых

Сообщение от andr_l

Мы вчера отслушали 4104. Сегодня Алексей так же будет этим заниматься с донастройкой выхлопа.
Основные выводы позже, кроме одного. Яркости как у 5102 нет на фоне того что звук по уровню не лоуенд.
Я пока переразвел один "кирпич" на 4 канала размером 2,5 на 7 см. Ожидаю от Алексея уточнений схемы и буду разводить лоукост проц, который я думаю многих любителей звука, но не готовых тратить много денег, порадует.

PCM4104 в режиме 24/96 однозначно лучше 700/701/800 процев, явного "фирменного" почерка(окраса) нет, да, в разрешении и детальности проигрывает 1794, зато немного более комфортен и не выявляет все косяки записи и остальной системы. еще повоюю с выхлопом - хочется все-таки более нейтральный характер, ближе к мониторному, но без резкости и яркости. кстати, удалось-таки завести его без единого разделительного конденсатора, несмотря на 2.5В на выходе ЦАПа
решение получается чуть дешевле (550$/8каналов, причем с нормальными ОУ - OPA1662, на ширпотребе как у автопроцев можно и дешевле), чем на 5102 (особенно с учетом, что если бороться с яркостью подачи 5102 - это удорожает конструкцию)

---------- Сообщение добавлено 27.03.2015 в 12:46 ----------

Сообщение от Martyanov

Просто саундмонитор то очень не дурно играет, несмотря на AK

если клонировать его послецаповый аналог - схожий характер подачи можно получить с почти любым цапом настройки lpf ощутимо влияют на результат

Сообщение от A!exT

его послецаповый аналог - схожий характер подачи можно получить с почти любым цапом настройки lpf ощутимо влияют на результат

Да, надо бы срисовать посмотреть что у него там и как.
Правильно понимаю что 1662 это удешевленный вариант 1612?

нет, у всей 16хх-серии общее только ядро, входы/выходы и внутренние коррекции разные
по GBW так: min 1642-1652-1662-1602-1612 max
по SR так: min 1652-1662-1642-1602-1612 max
по шуму так: min 1612-1602-1662-1652-1642 max

Сообщение от A!exT

нет, у всей 16хх-серии общее только ядро, входы/выходы и внутренние коррекции разные
по GBW так: min 1642-1652-1662-1602-1612 max
по SR так: min 1652-1662-1642-1602-1612 max
по шуму так: min 1612-1602-1662-1652-1642 max

По шуму не ошибся у 1612?
Noise nV/√Hz1.1
0.000015%
1612 я заказал, приехали но еще не слушал. И 1642 тоже есть.
Только никак придумать не могу в чем слушать, в СМ уж больно менять не удобно.

ошибок нет, везде сортировка от min до max,
по шуму соответственно c 1.1 начинается, 5.1 заканчивается

Сообщение от A!exT

ошибок нет, везде сортировка от min до max,
по шуму соответственно c 1.1 начинается, 5.1 заканчивается

Все понял, извини, туплю.

Сообщение от andr_l

Мы вчера отслушали 4104. Сегодня Алексей так же будет этим заниматься с донастройкой выхлопа.
Основные выводы позже, кроме одного. Яркости как у 5102 нет на фоне того что звук по уровню не лоуенд.

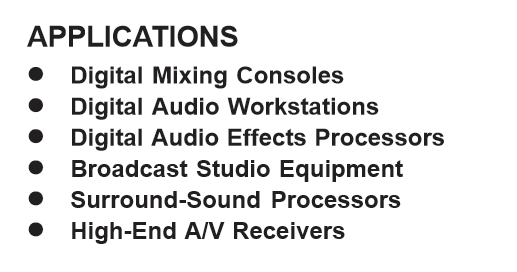

ну, это же не совсем лоу-энд, производитель позиционирует этот чип немного иначе:

Так как реально думал, что парни из Питера захотят сравнить готовые изделия, то ускорился и практически развел вариант проца на PCM4104. Но раз очного сравнения они не хотят, то попробую собрать этот вариант и отправить на прослушку Саше Мартьянову. Пусть в полевых условиях у себя погоняет заодно и сравнит с серийными

Размеры платы на картинке:


Любая критика и пожелания приветствуются! Что-то готов менять, на что-то гарантированно дам аргументированный ответ.

P.S. Почему-то вспомнился jaff. А ведь мужик - молодец, за свои денежки отправляет проц на тестирование, причем на свой страх и риск.
Спокойно выслушивает критику. Ведь есть чему у него поучиться: и выдержки и корректности к оппонентам и умение признавать неточности.

Сообщение от andr_l

Так как реально думал, что парни из Питера захотят сравнить готовые изделия, то ускорился и практически развел вариант проца на PCM4104. Но раз очного сравнения они не хотят, то попробую собрать этот вариант и отправить на прослушку Саше Мартьянову. Пусть в полевых условиях у себя погоняет заодно и сравнит с серийными

Размеры платы на картинке:


Любая критика и пожелания приветствуются! Что-то готов менять, на что-то гарантированно дам аргументированный ответ.

Очень буду рад, как раз и RS-P99 скоро надеюсь поспеет, платы готовы, прошивка готова, резисторы только жду.
Еще бы на 1794 ваш заполучить все же.
