Аудиофильский проц для продвинутых

Особенности платы как я уже писал выше состоят в том, что в связи с тем, что у мультибитов очень малый коэффициент подавления пульсаций источника питания обращено внимание на максимальное подавление этих самых пульсаций + уменьшения шумов самих источников.

После ПН, работающего на 120кГц стоят П образные фильтры питания CLC (причем специально кривые чтобы не получить в качестве "подарка" сильный резонанс в рабочей области, так как значение L мы не можем выбирать исходя из габаритов большим).
Само питание цапов сделано на LM2940S-5.0 и LM2990S-5.0, так как эти стабы имеют не широкий спектр шумов, а главное он по величине норминуется.
Мы так же решили развязать и DF1704 отдельным стабом, несмотря на то, что многие ограничиваются просто бусинкой в питании.
Если получиться (сейчас из-за санкций маузер и фарнел напрямую грузят с сильными ограниченями, а пользоваться нашими дисти этих компаний откровенно не выгодно) то попробуем отслушать вариант обвязки на пленках по сравнению с керамической обвязкой.
На 1794 это оказалось не нужным из-за спектра сигнала на выходе гибридов (он более высокочастотный и на нем лучше отработала хорошая керамика)

А какие биды ставишь? Мне вот интересно, биды в основном на мегагерцы, а отрезать нам надо сотни килогерц.

Цитата:

---

Сообщение от Martyanov

биды в основном на мегагерцы, а отрезать нам надо сотни килогерц.

---

мое мнение такое: сотни килогерц хорошо режут керамика и пленка, а вот мегагерцы как раз никто не режет, но если им завалить фронты, то хорошо начнет работать та же керамика и пленка и даже тантал. вся это радость по сути нужна чтобы грязь с ПН отсечь, так как сами чипы я прямо на ногах керамикой шунтирую. посмотри что у аналога цапов сделано с питанием...

В процессе работы на мультибитной версией один очень уважаемый человек хороший момент поднял.

Часто нас в первый момент прослушивания притягивает "вкусный звук" причем в первые полчаса это реально кажется каким-то откровением. При этом на второй день понимаешь что все криво косо, на третий день выкинуть хочется (утрирую для того чтобы понятнее было о чем я - у многих был такой опыт)

Время же отведенное на соревнованиях для судейство очень мало и реально времени досконально разобраться судье очень мало. При этом всегда можно сделать так, чтобы эмоциональный фон судейства был высоким, т е подсунуть "вкусный" звук.

Прошу озвучить мнения тех, то имеет опыт судейства, а так же опытных участников по данному моменту. Вопрос ведь касается не только нашего проца, но и любых твиков, когда можно "подсунуть" судья именно нужное эмоциональное состояние. Хочеться понять насколько судьи умеют такие моменты отбрасывать при отсуживании машинки...

P.S. Если задел тонкие материи и не хочется писать в открытую на форуме - прошу высказываться в личку.

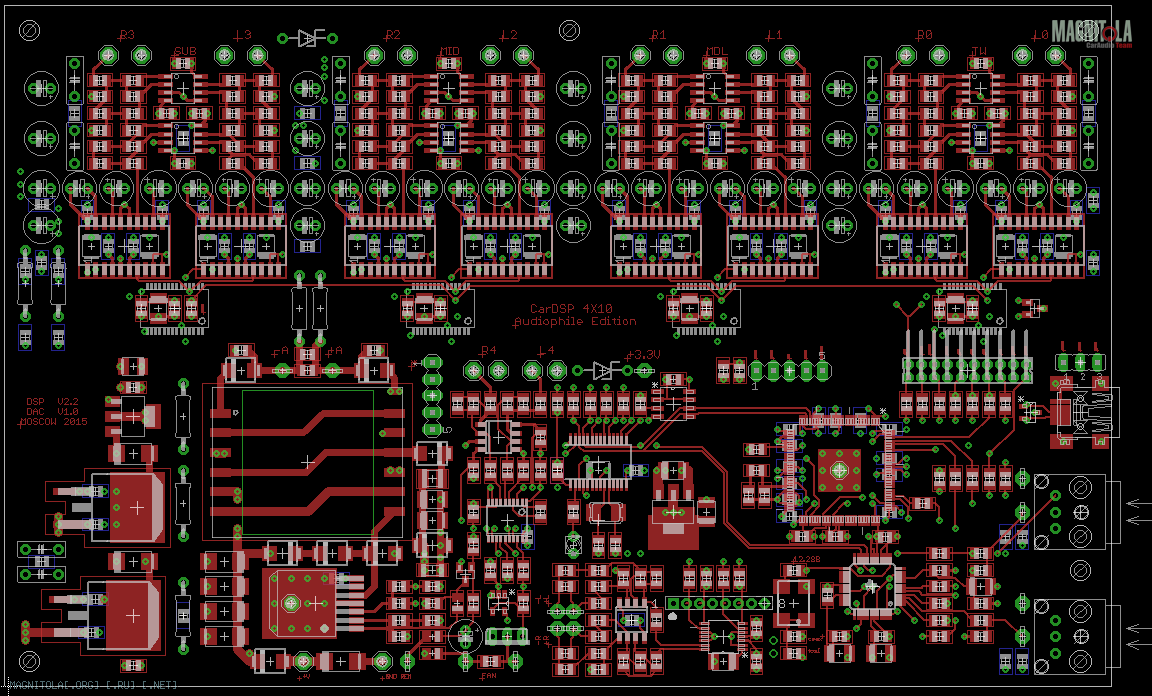

Вот близкая к окончательной версия платы
Все изменения направлены на уменьшение цифрового шума, чтобы не лез гад в цапы
Как говорит A!ext перфекционизм надо уже выключать и пробовать то что уже сделано ушами :)

Вложение 771608

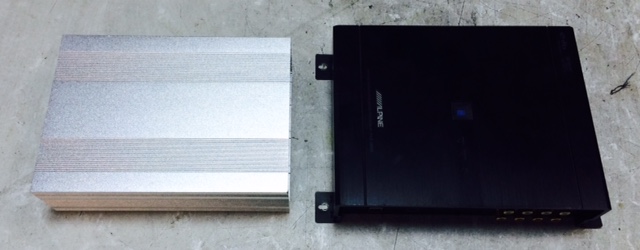

Пришел образец корпуса, куплен за 30 баксов с доставкой.
вот его фото (рядом Alpine 800)
Вложение 775900
корпус с планируемым размещением платы на 1794


Вложение 775902

слева все входа (цифра и аналог) и управление (USB, громкость, ИК)
справа разъем питания (миниXLR) + выходы

В корпус со свистом войдут все версии проца (начиная от начальной, заканчивая версией на 1704)

Вопрос, где можно заказать Г образные уши на данный корпус?
на ушах соответственно должны быть с одной стороны только круглые отверстия, на другой круглые, квадратные и под миниюсб. на нижней части уха по два отверстия для крепления в авто

Цитата:

---

Сообщение от andr_l

Пришел образец корпуса, куплен за 30 баксов с доставкой.
вот его фото (рядом Alpine 800)
Вложение 775900
корпус с планируемым размещением платы на 1794


Вложение 775902

слева все входа (цифра и аналог) и управление (USB, громкость, ИК)
справа разъем питания (миниXLR) + выходы

В корпус со свистом войдут все версии проца (начиная от начальной, заканчивая версией на 1704)

---

Одного не пойму, почему оптика в одну сторону смотрит, а аналоговые выходы под 90гр а не напротив?

так разводка платы оптимальней
лучше провода пусть в корпусе идут, чем проводники по плате

Стесняюсь спросить , тема уже разрослась прилично....
А графический эквалайзер наличествует ?
(параметрик не всегда удобно использовать)....
