Есть такой онлайн-редактор, tinkercad.com. Умеет выгружать преокты в форматах .STL .OBJ .X3D .VRML ваш ЧПУ что из этого схавает?
Вид для печати
Есть такой онлайн-редактор, tinkercad.com. Умеет выгружать преокты в форматах .STL .OBJ .X3D .VRML ваш ЧПУ что из этого схавает?
Формат какой файла нужон?
Если поможете - буду благодарен. Чертеж вечером выложу.
Для меня эта область новая, а изучать сейчас просто времени нет, так как доделываю плату на 1704х.
Постарался во всех более-менее популярных форматах выложить
https://drive.google.com/file/d/0B0C...ew?usp=sharing
комментарии к файлам

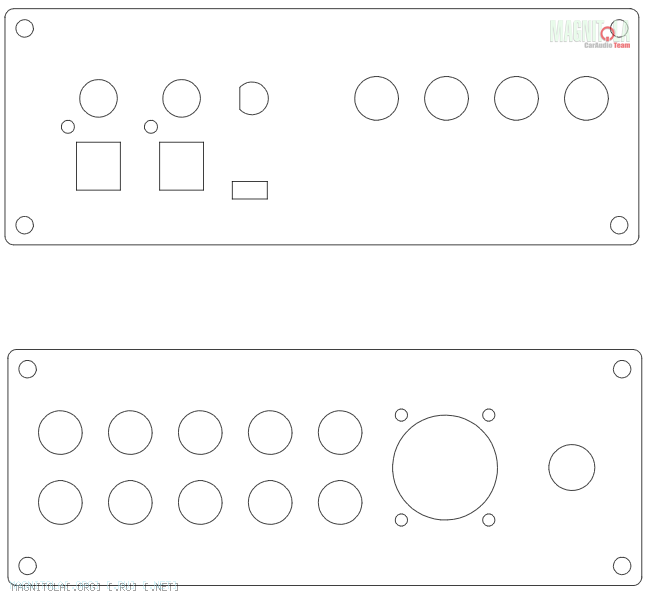

Вложение 778682
верхняя это лицевая панель, слева цифровые входы/выход + входы управления (сверху разьем для подключения глаза и потенциометра, снизу USB)
справа 4 отверстия на выбор или 2 аналоговых входа + 2 отверстия под вентиляцию или ВЧ и СЧ (в моем инсталле это сильно уменьшает размер переделок и длину кабелей)
нижняя - это задняя панель, базово 10 выходов + ветродуй + разьем питания. У меня на ней будет задействовано только 4 отверстия (мид + саб), остальные будут с заглушками....
Пока как то так получается, по бокам еще добавится уши по 6,3мм с отверстиями для крепления.
Единственное пока не получается развести в двух слоях, диоды все отдельные в индикаторах, много соединять.
Возможно придется или увеличить плату или сделать 4-х слойку.
Вложение 778730Вложение 778732
при таком размере 4х слойка получается не сильно дороже
но тут тебе веднее какой вариант лучше для инсталла - маленький рукс или большой рукс
---------- Сообщение добавлено 19.05.2015 в 12:20 ----------
А энкодер на плате или внешний?
