У ребят из соседний темы была. Rover продавал на блюзе, сказал что ушла в этот проект.Цитата:
Сообщение от Martyanov
Вид для печати
У ребят из соседний темы была. Rover продавал на блюзе, сказал что ушла в этот проект.Цитата:
Сообщение от Martyanov

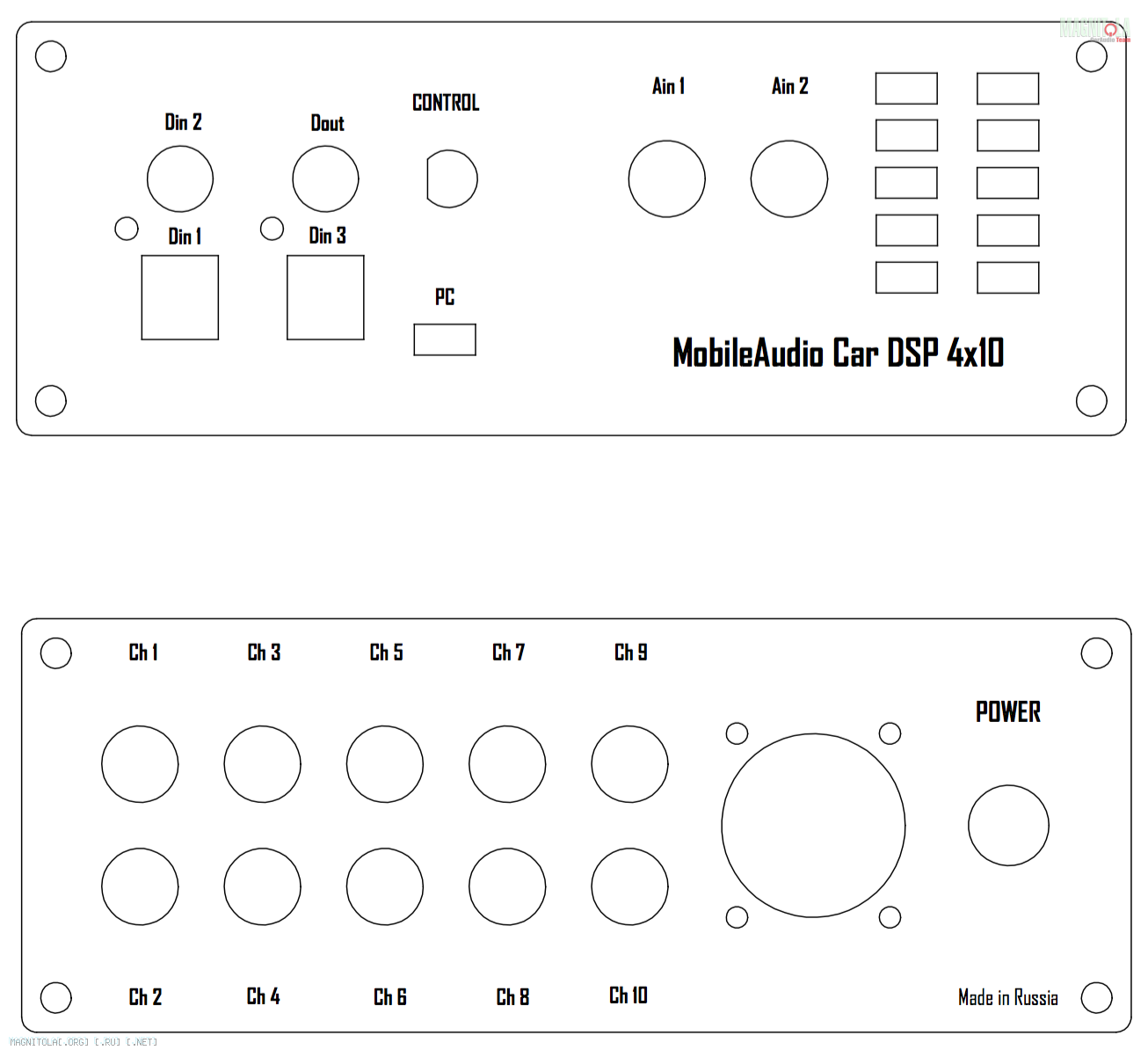

Чем хороши живые встречи - так это взгляд со стороны. После обсуждения, решил вот такой вариант отдать в производство:
Вложение 781048
это вариант пойдет после обкатки скорее всего в серию.

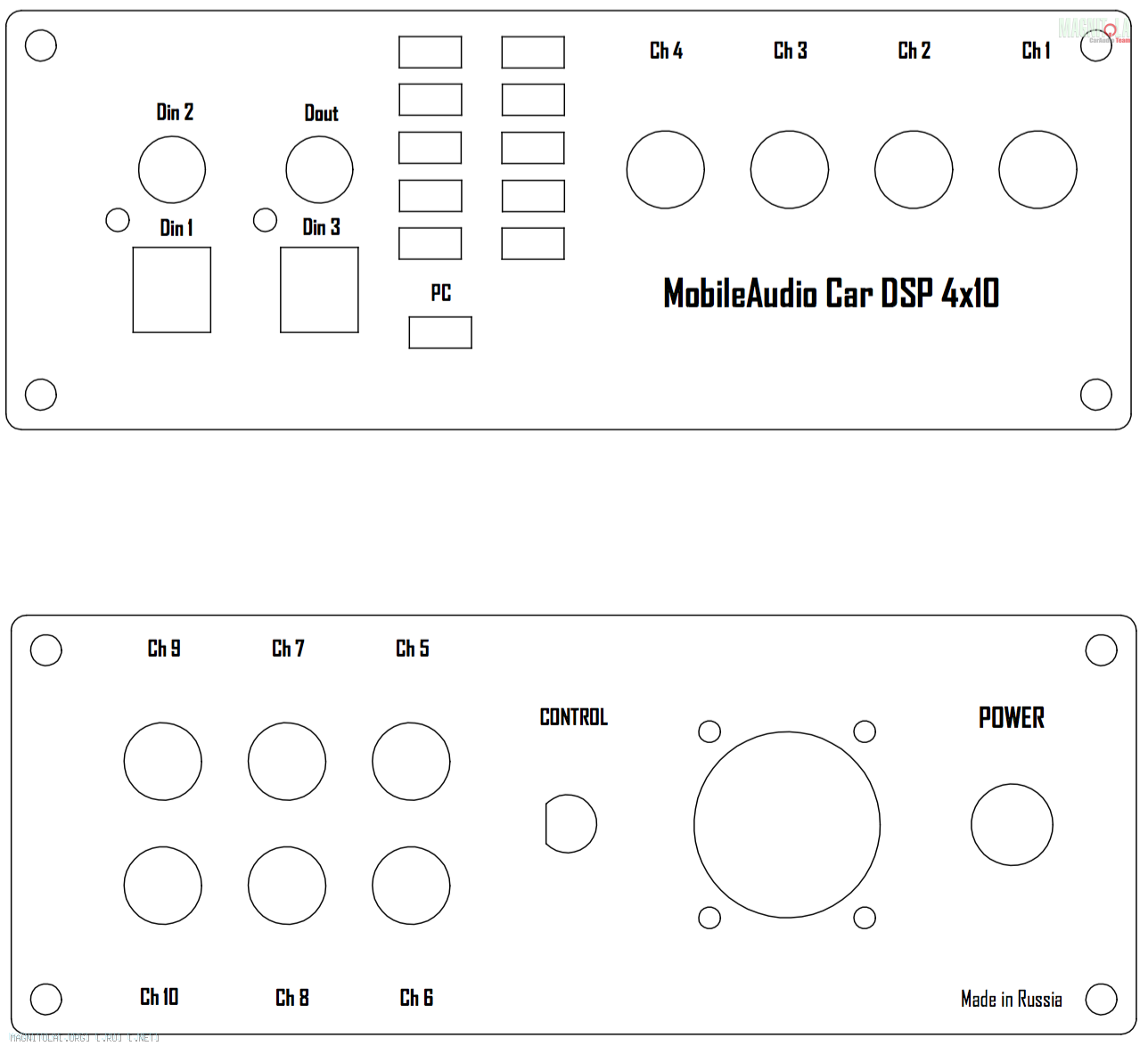

Для себя из-за особенностей инсталла буду делать немного другую конфигурацию панелей
Вложение 781050
Я подумал, если есть возможность и не сильно трудоемко, может стоит сделать отверстия с заглушками, с возможностью их удаления, по аналогии как это реализовано в корпусах ПК(заглушки для PCI карт). Наверняка, не всем нужны все 10 каналов, да и аналоговый вход не каждый попросит. А с заглушкой, мусор в проц меньше будет попадать, да и выглядит наряднее:yes3: Прочие разъемы не трогать, так как они по-любому нужны(ну разве что ремоут спорный)Цитата:
Сообщение от andr_l

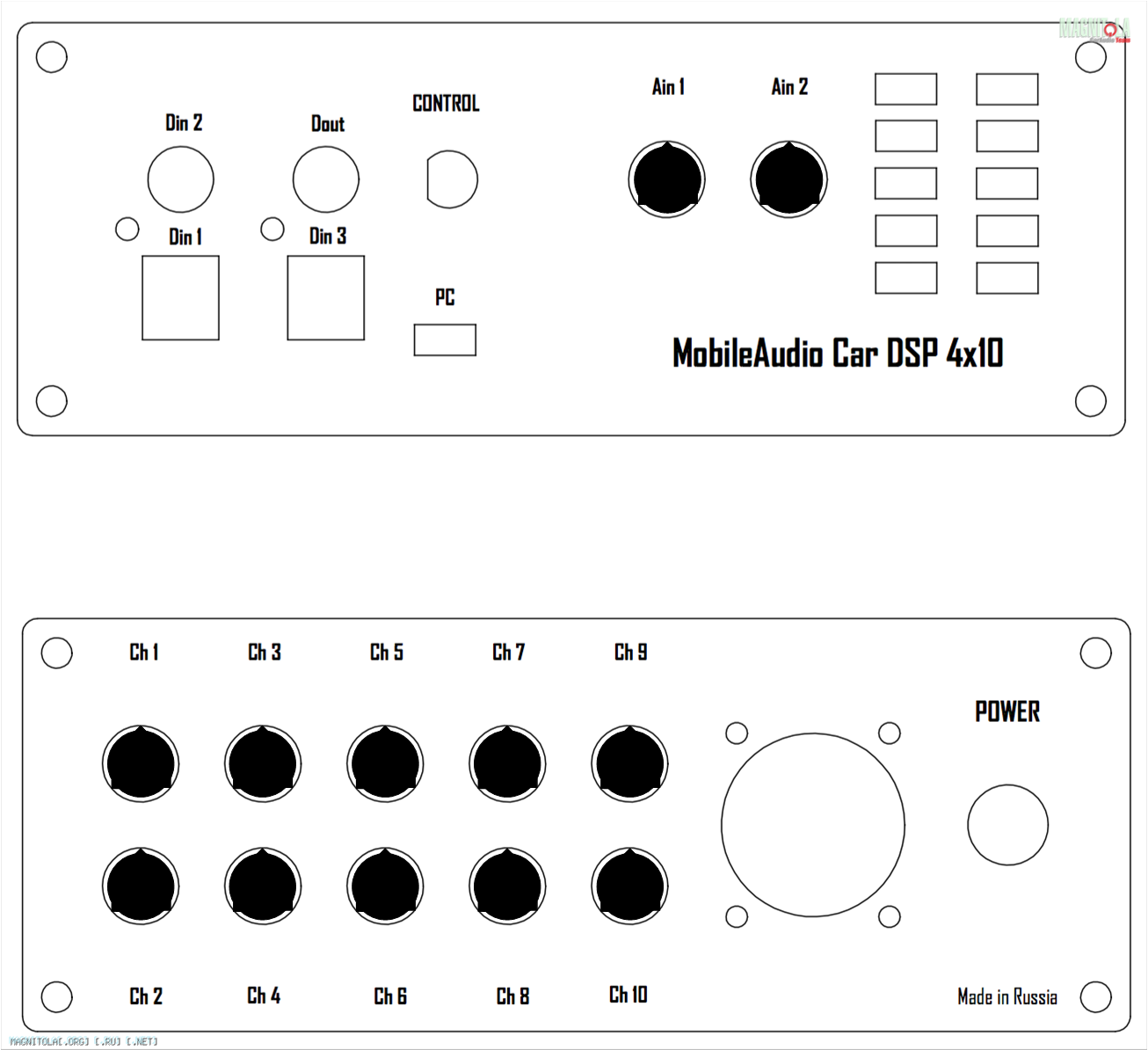

Вот так например:
Вложение 781070
идея хорошая, надо попробовать
как вариант (он дешевле в производстве) делать отверстия (вместо заглушек) диаметром 1-2мм. все-таки рассверлить намного проще, чем выламывать а потом напильником ровнять. К тому же края там все равно закрываются размерами - все будет аккуратно и красиво.
Что скажешь?
Самый простой и дешевый вариант, и скорее всего самый лучший. Даже у меня руко####:laugh2: не было проблем с расверловкой отверстий на плате проца, хотя там диаметр намного меньше чем 1 мм, а тут и подавно не будет. Все гениально - просто! :good: Я думаю надо посоветоваться с исполнителем, какая разница в цене и насколько аккуратно можно сделать "выламывающиеся" отверстия.Цитата:
Сообщение от andr_l
А какая концепция? Кто будет собирать плату в корпус, Алексей или конечный пользователь? Если конечный пользователь, то надо отметить, что сам процесс сборки достаточно приятное занятие и сделать пару движений напильником может быть даже в кайф. Если Алексей, то твой вариант несомненно проще.
здесь по вкусу: есть плата, есть корпус, есть корпус с платой в сборе - любой вариант на выбор )))
Алексею конечно проще конструктор делать.
С другой стороны косяков будет меньше и гарантию проще осуществлять когда девайс готовый.
---------- Сообщение добавлено 22.05.2015 в 20:42 ----------
Сегодня проверили VOL-FP от miniDSP. Все работает. Шаг регулировки громкости 0,5dB.
Это в режиме IR mode? Работает индикация выбора источника и пресета?Цитата:
Сообщение от andr_l
Да, шина двунаправленная:
если в компе переключаешь пресеты - то загораются разные светодиоды ответственные за пресет
если в компе переключаешь входы - то загораются разные светодиоды ответственные за вход
при этом на закладке оутпут может быть выбран любой мастер вольюм
при этом переключения входов и пресетов работает с пульта даже если выбран АДС вход.
Поэтому даже если по шине не ходит инфы о текущем уровне громкости можно делать рукс, который будет "помнить" уровень громкости - просто тупо выставлением нужного уровня напряжения на АДС входе. В таком варианте связь с руксом трехпроводная - земля, шину + потенциал для входа АДС
шина связи - два провода - земля + сигнальный.
протокол очень похож на Asynchronous serial
Правда линия подтянута на стороне процессора на 3.3В.

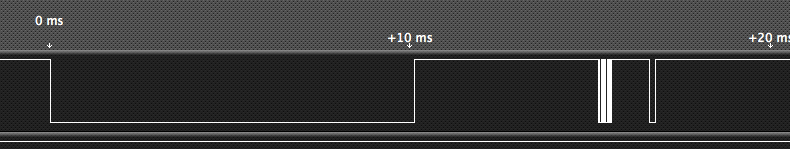

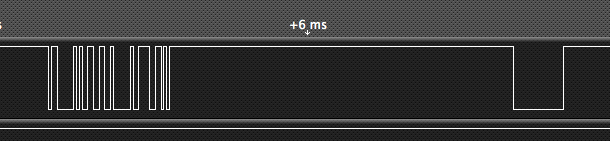

начало посылки - на 10 мс передается 0, потом через 5мс посылка.
Прошу помощи, кто знает что это за протокол?
Вложение 781266
Вложение 781268
на обоих платах стоит PIC18F26J50, на основной плате это 3я нога, на дополнительной плате 18 нога.... соединены (кроме резюка на +3.3) между собой еще и резюком 33 ома...
