Миниремонт свистящего усилка TRU T-4.65

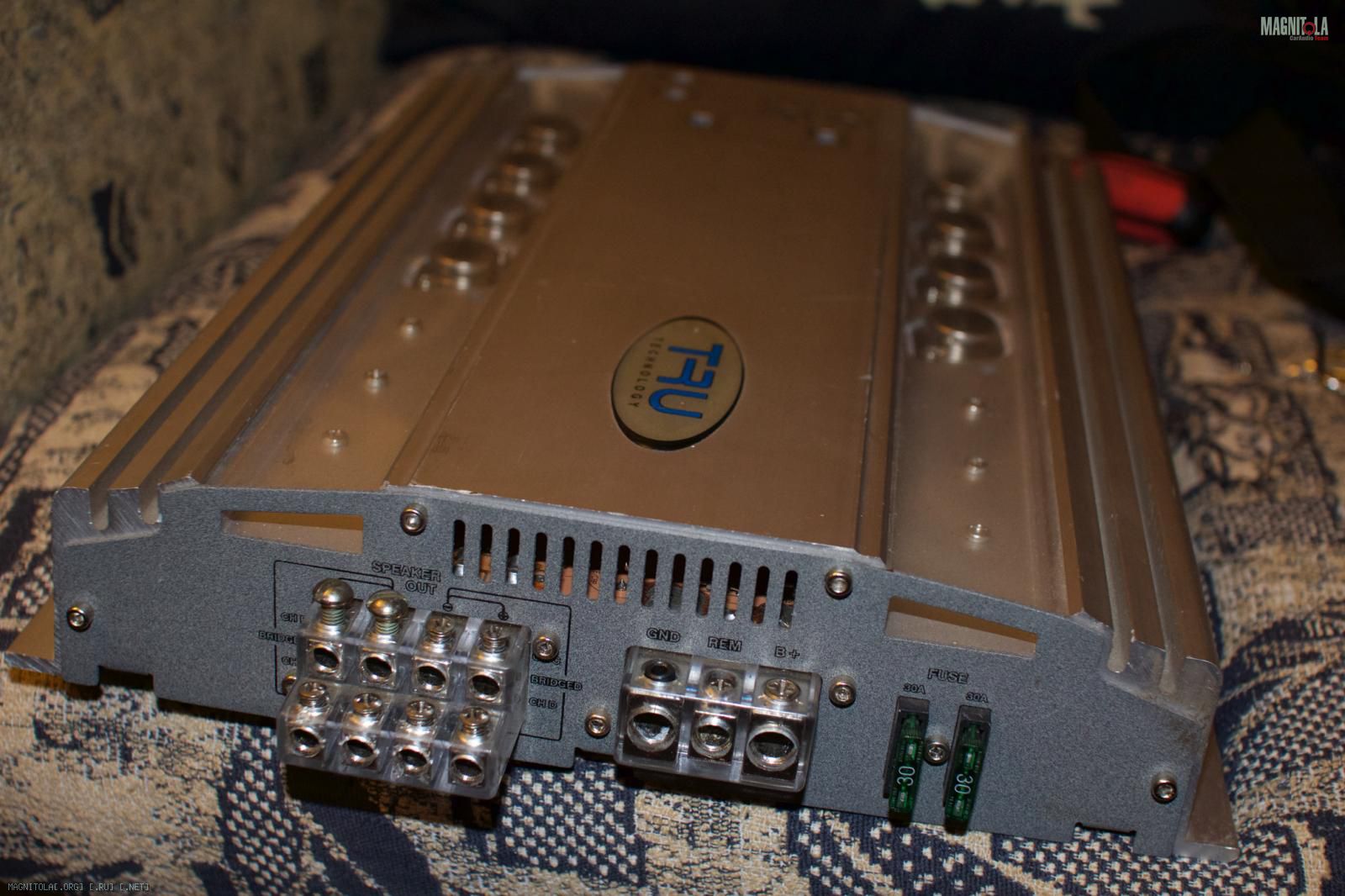

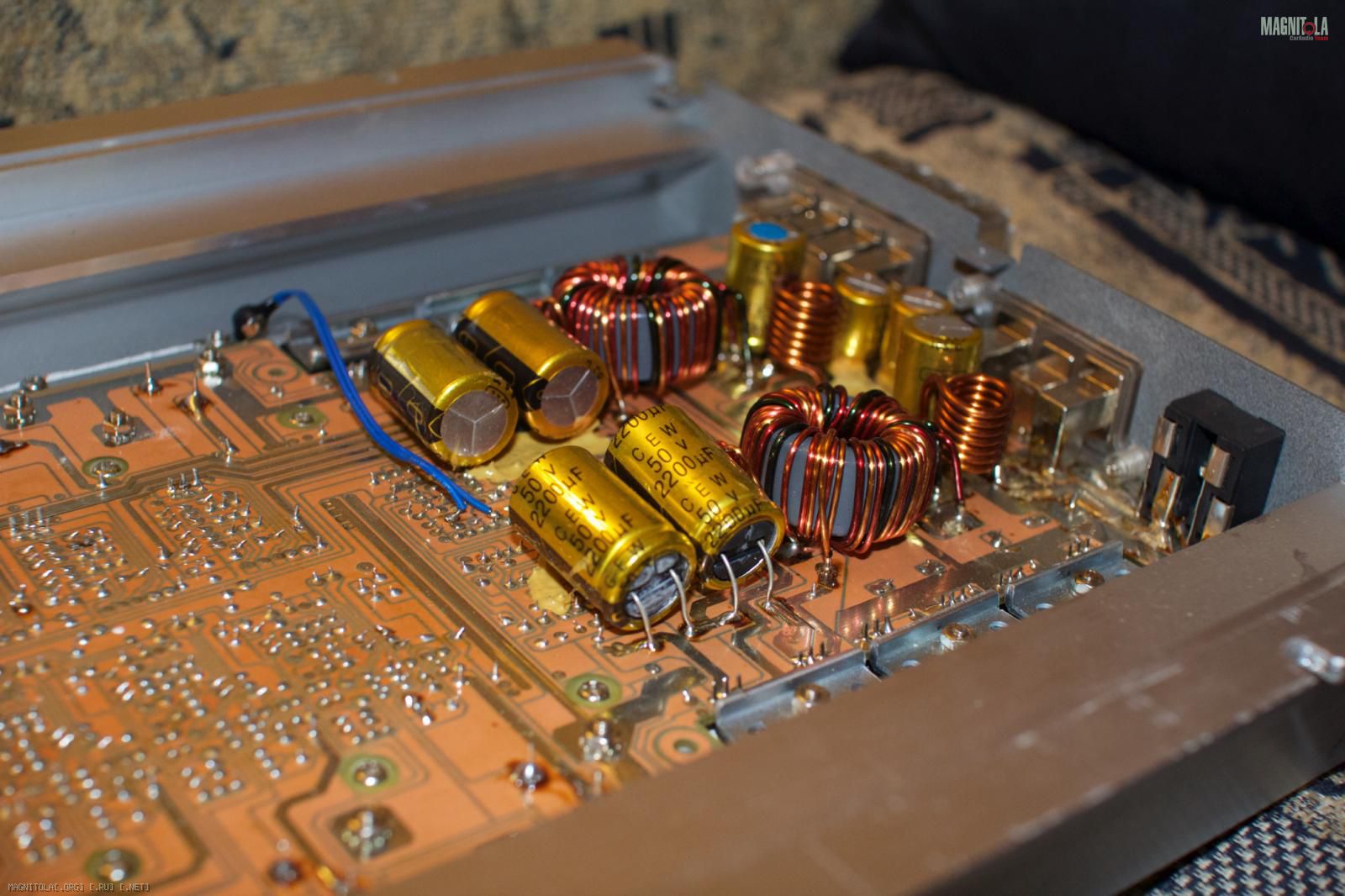

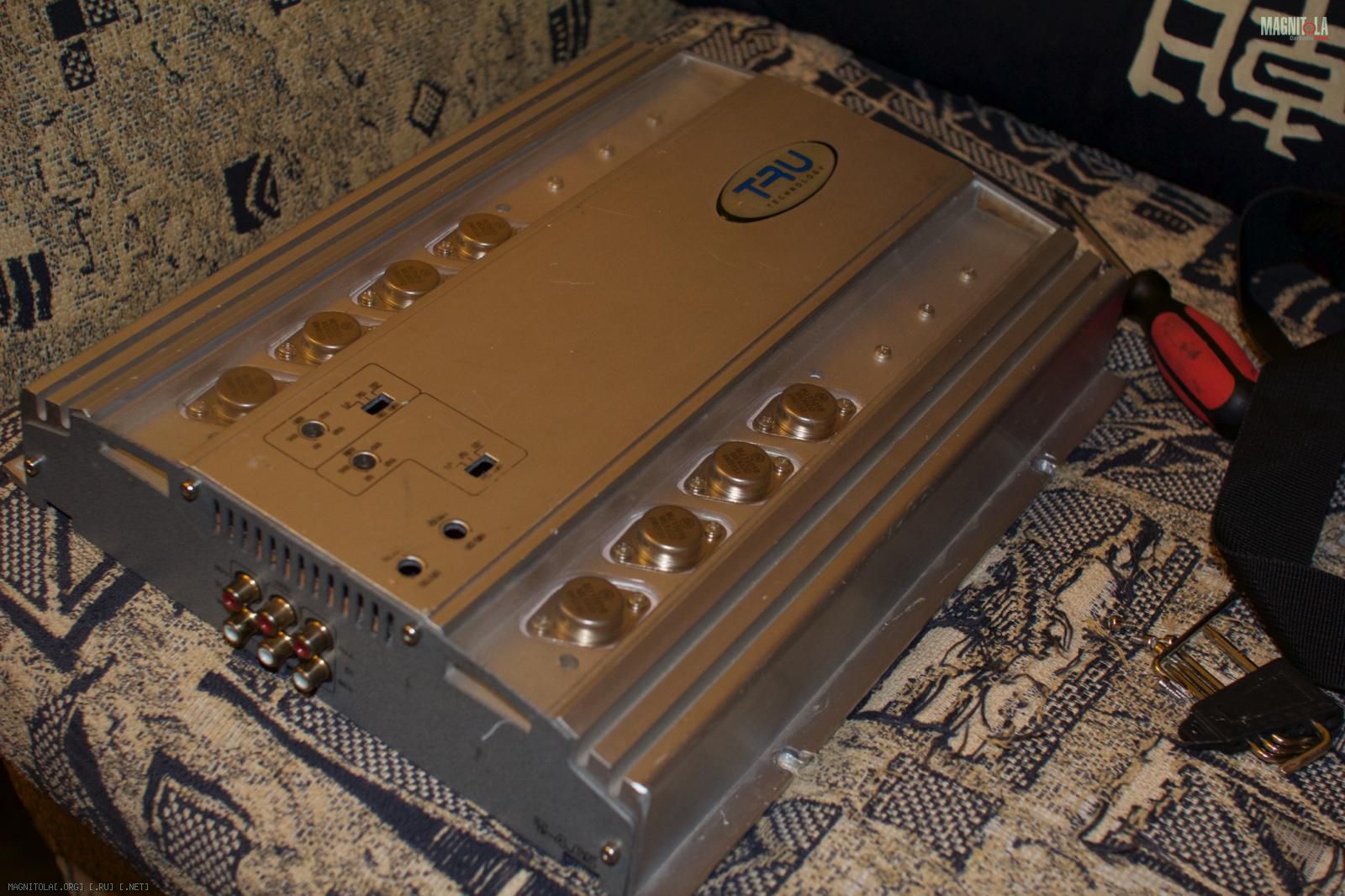

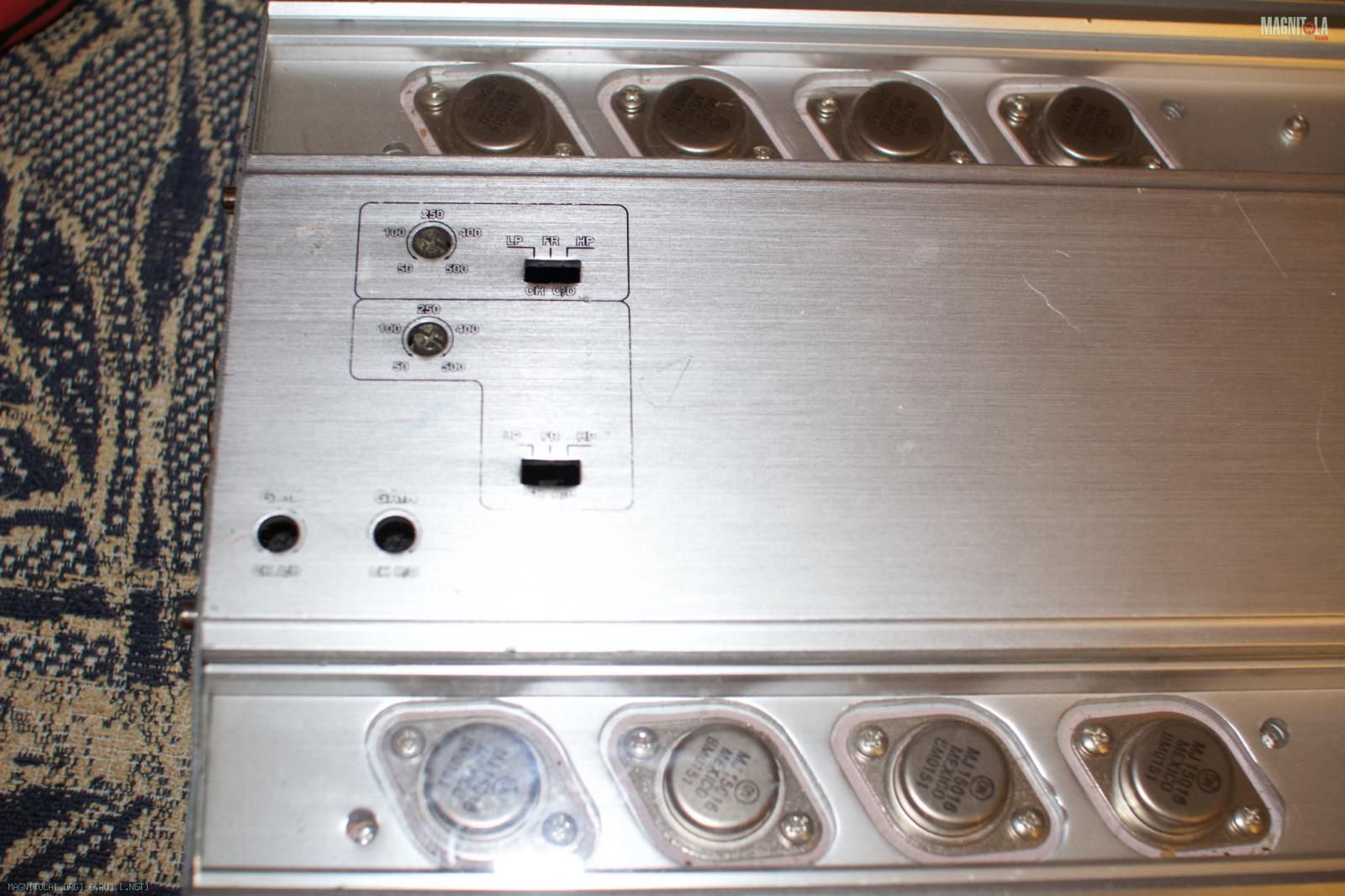

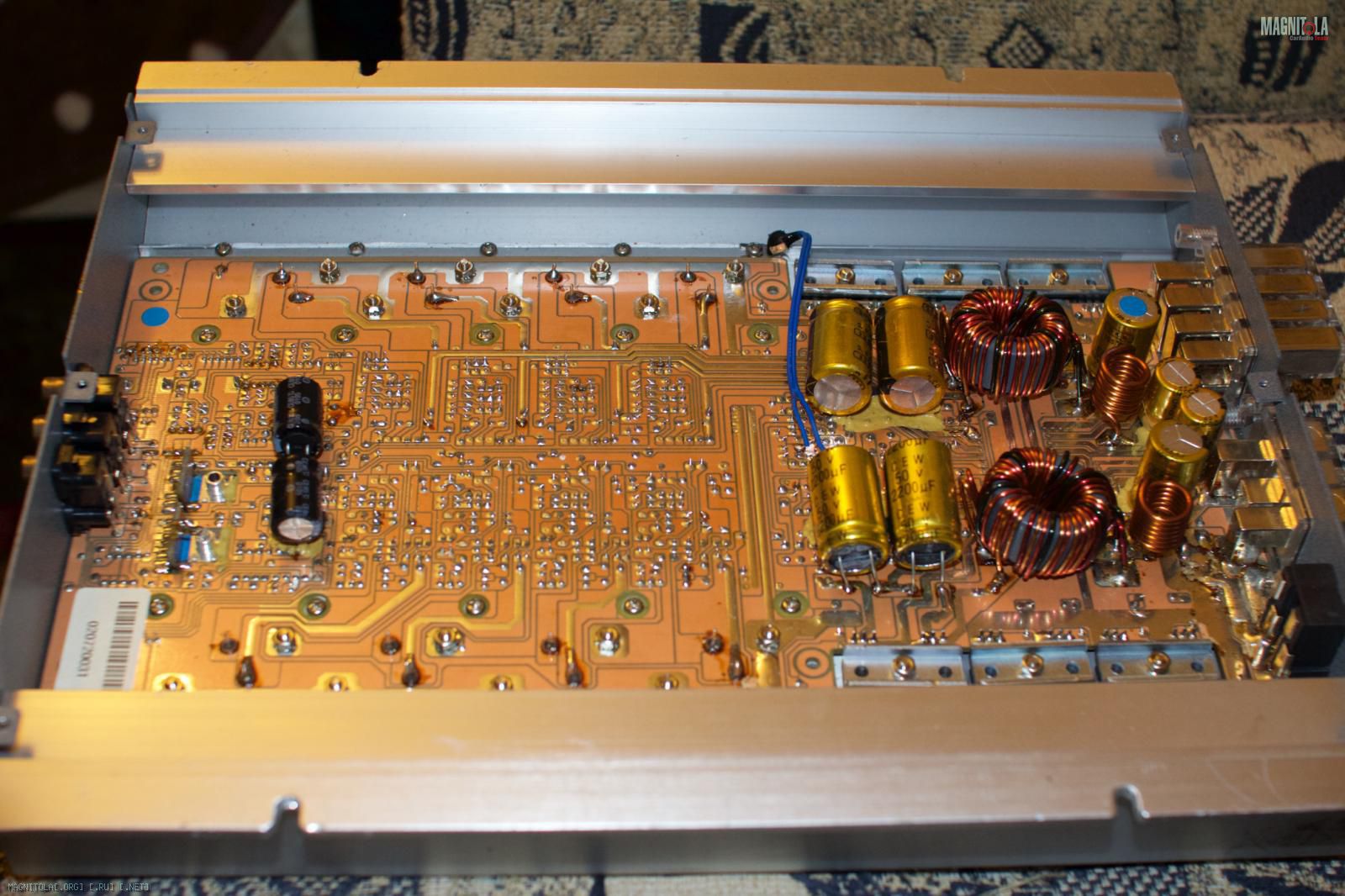

Данный усилок в инсталле недавно, и неприятно удивляет свистом в зависимости от оборотов двигателя. Сначала пытался задушить свист мощным RC-фильтром на входе питания - эффект минимален. Подменял его на другой - свиста нет. Я не электронщик, но с паяльником дружу. Теорию более-менее знаю, но опыта ремонта нет. Посоветуйте, с чего начать. Усилок довольно старый, по ощущениям - лет 10, точную дату производства не знаю. Может конденсаторы фильтра питания высохли? С виду они "золотые" - должно быть, хорошие. Вот все фото:
Вложение 702632Вложение 702634Вложение 702636Вложение 702638Вложение 702640
Re: Миниремонт свистящего усилка TRU T-4.65
Цитата:
Сообщение от
WWWolf Посоветуйте, с чего начать.
С поиска цепей соединяющих между собой земли(питающую и непосредственно УНЧ).
Re: Миниремонт свистящего усилка TRU t65.4
Извиняюсь, свистел не он! Все-таки процессор...
Re: Миниремонт свистящего усилка TRU t65.4
в него вроде уже лазили флюс не помыли...
Re: Миниремонт свистящего усилка TRU t65.4
Такое впечатление, что он такой и был. Флюс не помыт много где, не весь же усилок перелопачивали. Даже плата выглядит кустарно. Видимо фирма Tru Technology - полу-кустарная и существовала недолго, ее преемник вроде как Abyss. Производство не серийное. Зато делали качественные вещи, типичный старт-ап энтузиастов. А зачем, собственно, мыть неактивный флюс, если он на звук не влияет?
Re: Миниремонт свистящего усилка TRU t65.4
abyss - это корея, они же для тру собирали (последние трушки другой сборки, на других платах и автоматическим монтажем). у них все усилки такой грязной сборки
Re: Миниремонт свистящего усилка TRU T-4.65
Цитата:
Сообщение от
Aleksey С поиска цепей соединяющих между собой земли(питающую и непосредственно УНЧ).
"Питающая" - питающая что? Процессор? У меня плюсы идут по КГ-50 с аккума до распределителя с предохранителями, от него на усилки и проц. Земли также идут от аккума и разветвляются распределителем без предов. Что может быть не так?
Re: Миниремонт свистящего усилка TRU T-4.65
Цитата:
Сообщение от
A!exT abyss - это корея, они же для тру собирали (последние трушки другой сборки, на других платах и автоматическим монтажем). у них все усилки такой грязной сборки
+1! пару раз приносили починить и оба были такими чушками :).
Цитата:
Сообщение от
WWWolf "Питающая" - питающая что? Процессор? У меня плюсы идут по КГ-50 с аккума до распределителя с предохранителями, от него на усилки и проц. Земли также идут от аккума и разветвляются распределителем без предов. Что может быть не так
не о этом речь :). Питающая масса усилителя это минус клеммы питания. Масса питания УНЧ это вторичная масса уже в усилке после ПН-а, соответственно на входных RCA эта масса находится.
Re: Миниремонт свистящего усилка TRU t65.4
Я сегодня поставил другой усилок (Lepai, наверно слышали...) Он также засвистел, еще и с шумом и тресками! К слову, генератор поменял на новый месяц назад, свист был как со старым, так и с новым.
Re: Миниремонт свистящего усилка TRU t65.4
Цитата:
Сообщение от
WWWolf Я сегодня поставил другой усилок (Lepai, наверно слышали...) Он также засвистел, еще и с шумом и тресками! К слову, генератор поменял на новый месяц назад, свист был как со старым, так и с новым.
слышал :), но это не тот случай, Lepai не имеет вторичной массы УНЧ, у него нет ПН-а, потому и свист от него ни чего не говорит по вопросу писка Труш-ки
