Pioneer DEX-P99 - доработка, версия лайт.
Почему лайт? Потому что то, что будет выложено это под силу сделать практически всем, а дальше нужен не малый опыт и большая аккуратность. Если "дрогнет рука" можно запросто угробить аппарат и его восстановление может обойтись в КОПЕЕЧКУ. Именно поэтому не выкладываю.

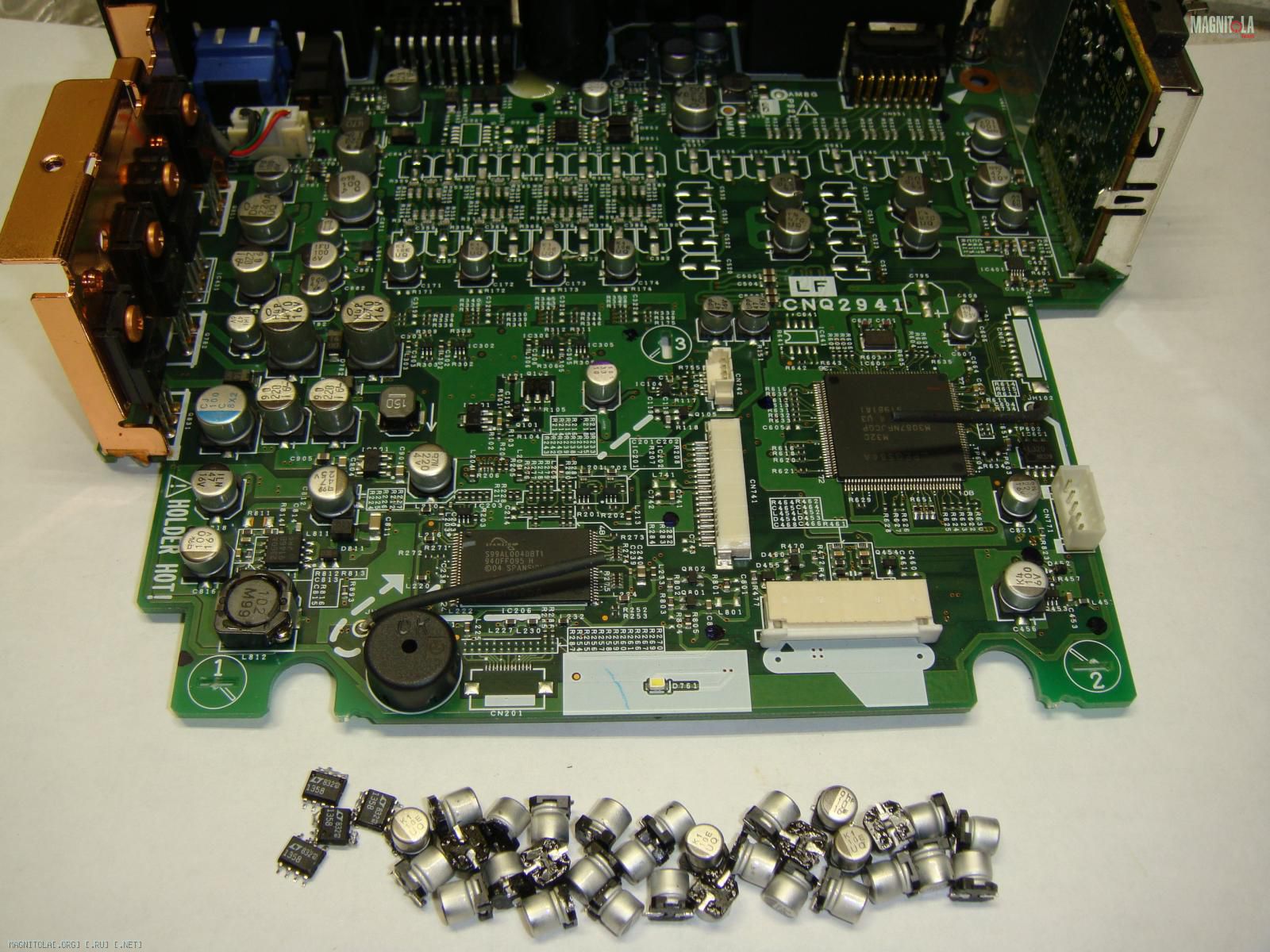

Разбираем аппарат, добываем из него плату и удаляем все гадости, которые нам, да и ему тоже, больше не понадобятся.
Вложение 746476

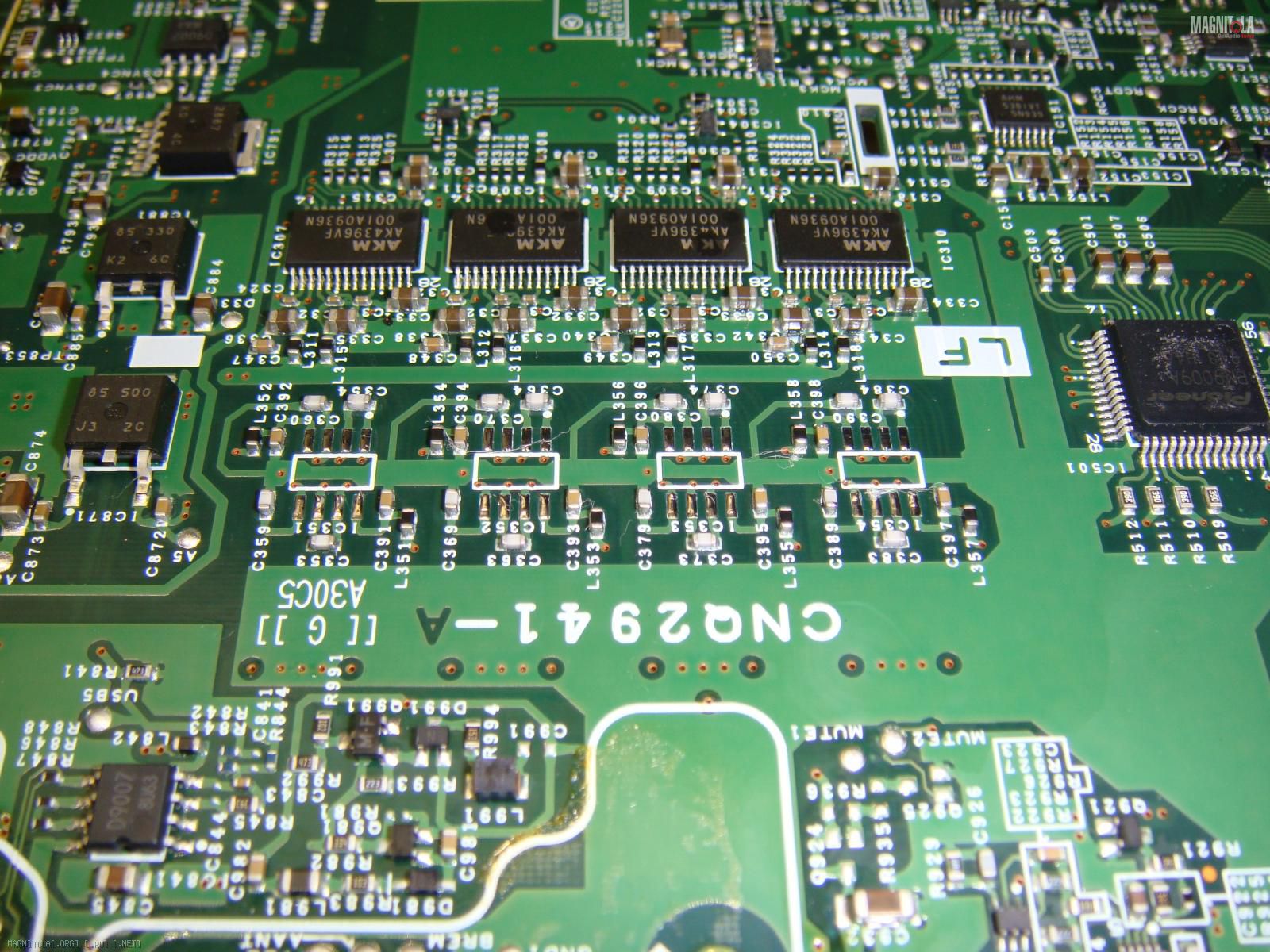

Вот что получается в итоге этой операции.
Вложение 746478Вложение 746480

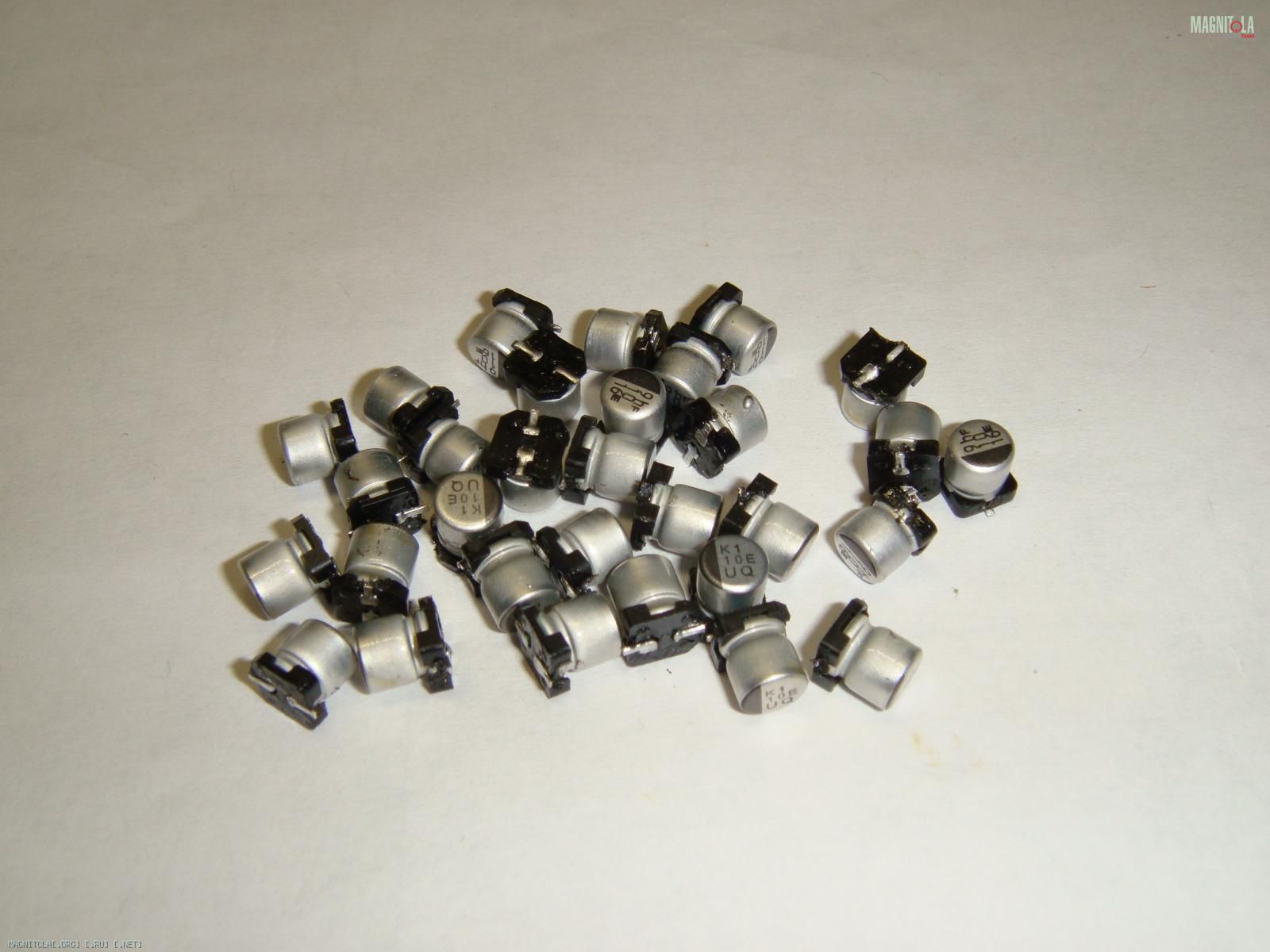

Теперь эту кучку "отходов"
Вложение 746482
Заменяем на хорошие, просто отличные конденсаторы. Как известно лучший кондер это его отсутствие.

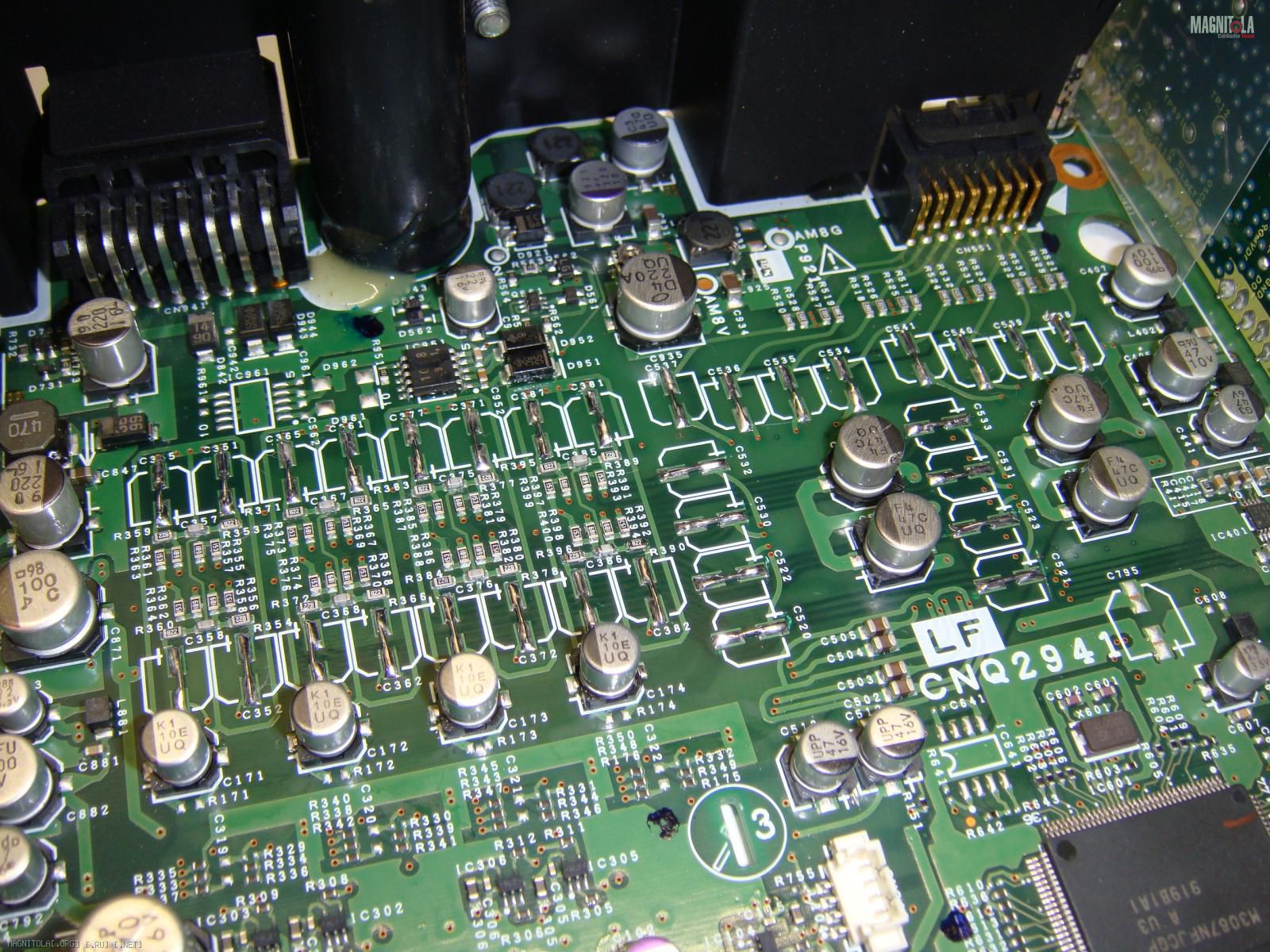

Поэтому заменяем это все перемычками.
Вложение 746484
ОУ тоже меняем, но тут приходится выбирать т.к. перемычкой их, к сожалению, не заменишь.
Мне очень нравятся AD8066 и я их часто применяю - всегда получается хорошая фокусировка образов.
Вы можете ставить то, что вам больше нравится или что есть в наличии. Можно вообще не менять их, но лучше заменить. :)

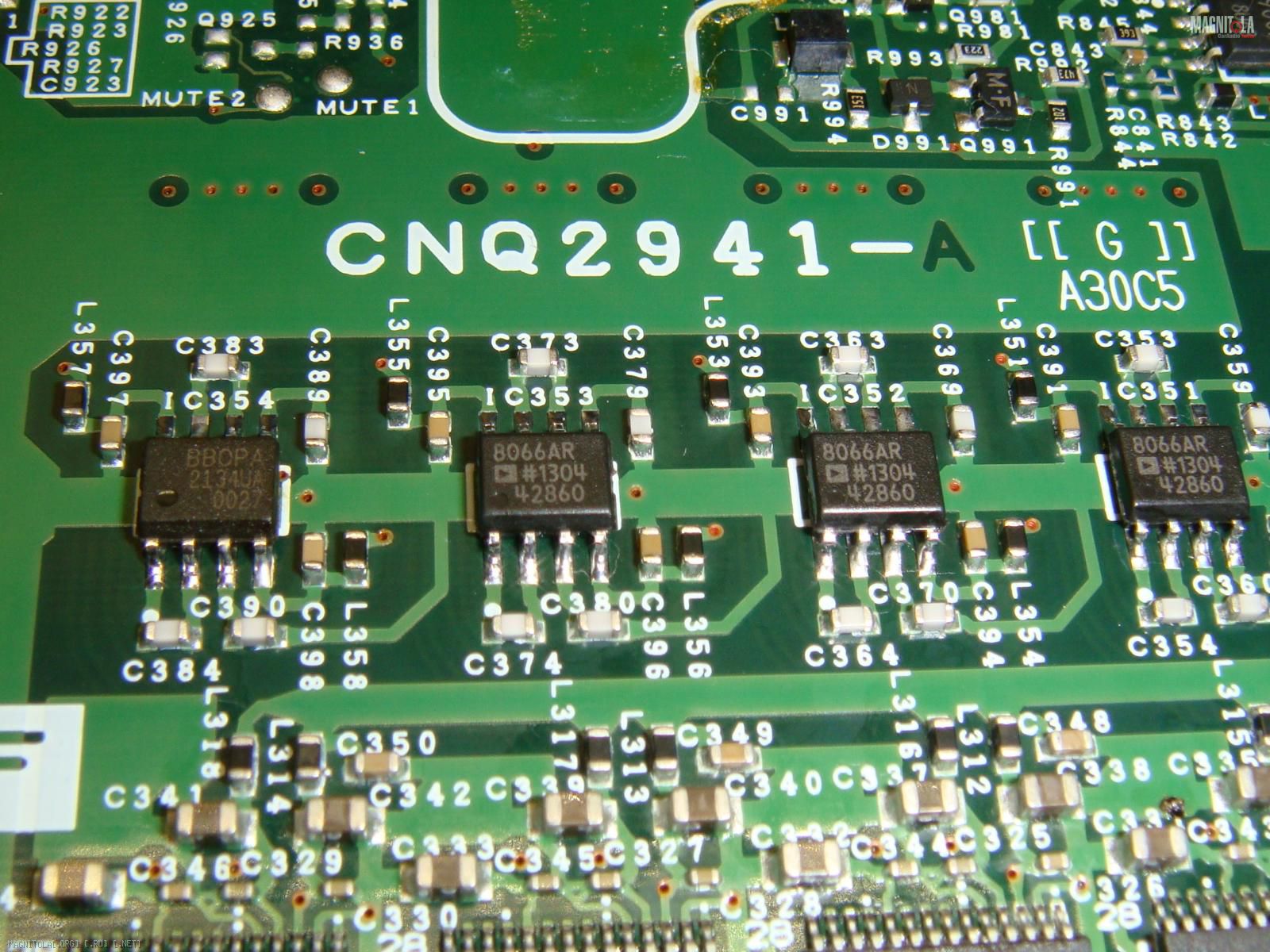

Смотрим внимательно на фото. :)
Вложение 746486

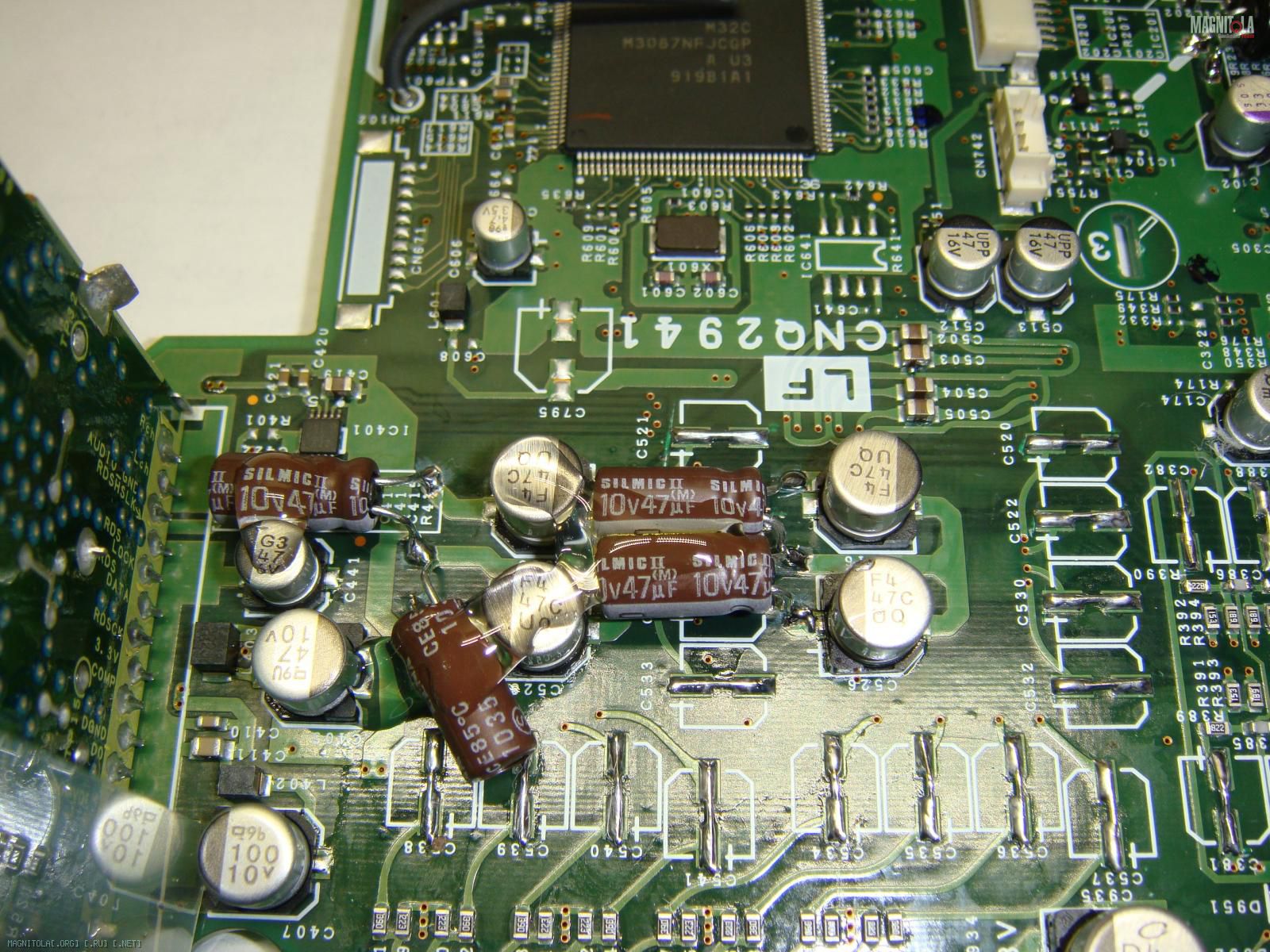

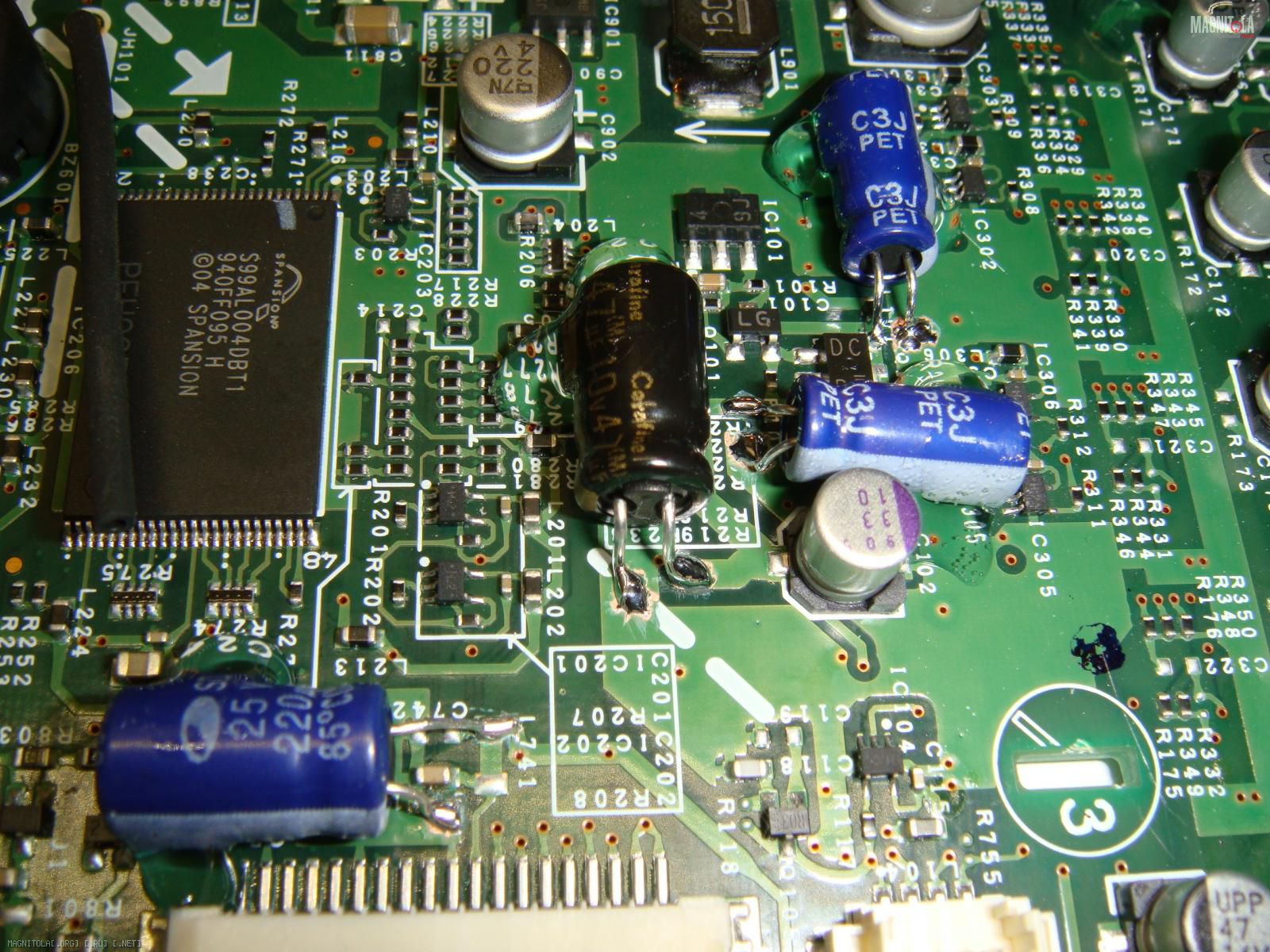

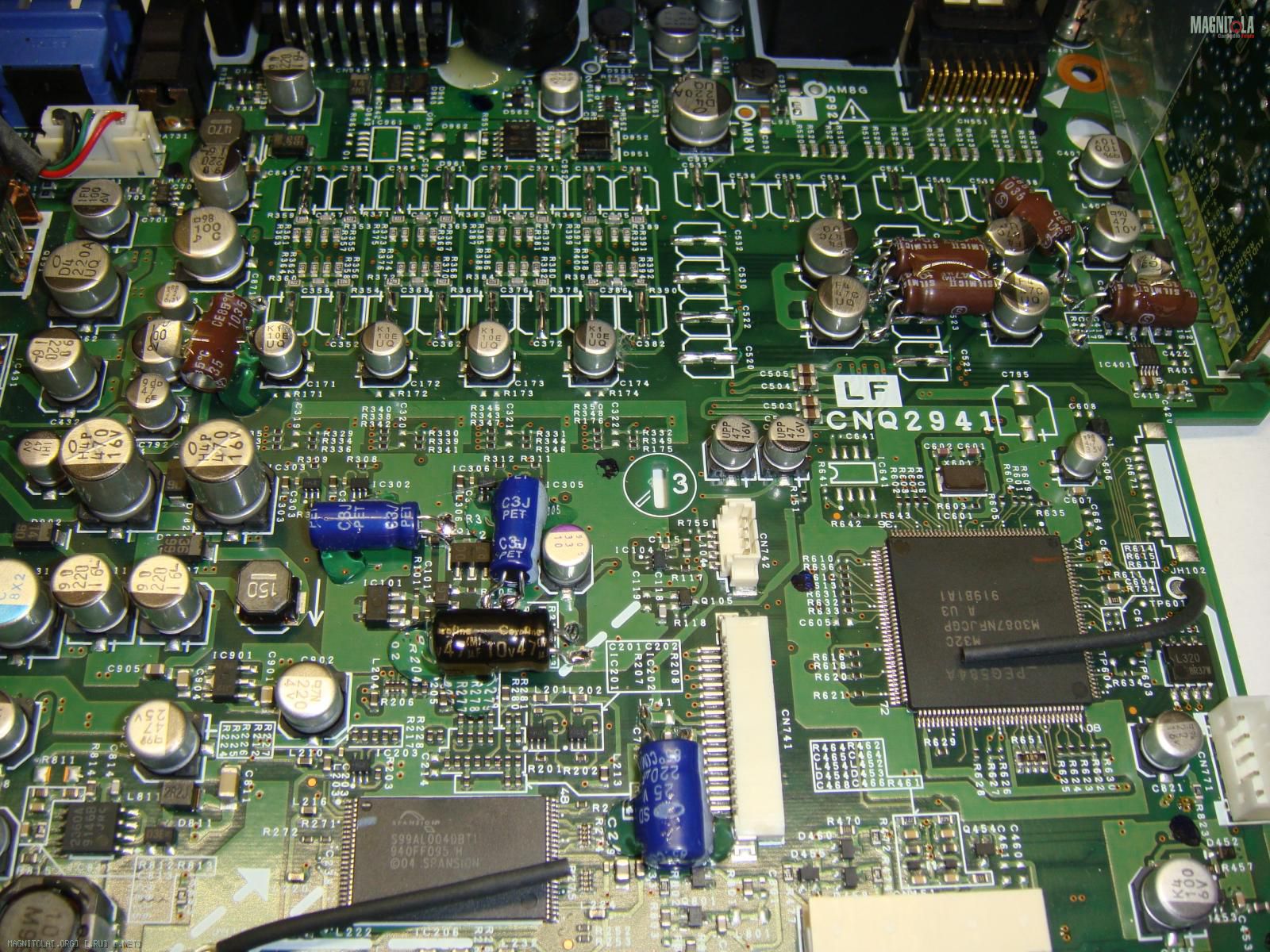

Теперь добавим емкостей в разные цепи питания.
Вложение 746488Вложение 746490Вложение 746492
Вот, этого вполне достаточно, чтобы получить звук гораздо гораздее.
Далее собираем аппарат и проверяем.
Предупреждение!!!
Так как все емкости на пути прохождения сигнала убраны, то есть вероятность попадания постоянки на выход устройства.
При первичной проверке нужно ОБЯЗАТЕЛЬНО проверить отсутствие постоянного напряжения на ВСЕХ выходах.
Это нужно делать не подключением усилителя с акустикой(по выгоранию которой можно определить наличие постоянки),
а замерять тестером!
Re: Pioneer DEX-P99 - доработка, версия лайт.
Если вы хотите чтобы звук стал не просто лучше, а совсем лучше :) .....
Все перемычки постарайтесь паять в одном направлении. Желательно сначала отслушать направление проводника, а затем его паять по этому направлению. Направление проводника на плате определяется не эстетическими соображениями, а направлением прохождения сигнала.
Перемычки делать, конечно же, только из моножилы. Удобно взять проводники из витой пары. Они есть по толще, есть по тоньше. :)
Лучше взять те, которые по тоньше - удобнее будет работать.
Если определить направление проводника проблематично, то можно и не определять, а просто запаять перемычки соблюдая ОДИНАКОВОЕ направление(по пути прохождения сигнала). Если не угадаете направление то, звук будет чуть площе, чуть шире, чуть размазаннее... В принципе ни чего страшного.
При пайке старайтесь использовать как можно меньше припоя, а флюса, наоборот, побольше - тогда пайка будет гладкая и блестящая.
Не надо гнаться за серебряным припоем и т.д. - самый обычный припой подойдет очень хорошо. Если есть выбор, то лучше взять 40/60.
---------- Сообщение добавлено 03.04.2015 в 02:23 ----------
Еще раз напомню!!!
После пайки ОБЯЗАТЕЛЬНО промывать места пайки ацетоном, спиртом.....
Re: Pioneer DEX-P99 - доработка, версия лайт.
Количество 99х у ремонтников увеличится на порядок :D. имхо.
Пыс. за тему спасибо.
А что в итоге получится со звуком? негативные последствия (фон/щелчки/шумы - не?)
Re: Pioneer DEX-P99 - доработка, версия лайт.
Хоть я и ни.....го не понимаю в резистиках и транзистиках, но неужели конструктора 99-го пиона натолько глупые, что не догадались сами до этого дойти ?
Re: Pioneer DEX-P99 - доработка, версия лайт.
Цитата:
Сообщение от
DядяВова Количество 99х у ремонтников увеличится на порядок
Ну, может и не порядок, но наверняка увеличение работы будет. :)
Поэтому еще раз предупреждаю!!!
Прежде чем что либо делать соразмерьте свои силы, возможности и опыт.
Даже такой, казалось бы, простой процесс выпаивания емкостей SMD(электролитов) не так прост в данном случае.
Рядом расположены мелкие резисторы и конденсаторы, SMD размер 0603 - задеть их и повредить очень даже запросто!
Конечно, это "увидиться" потом при проверке в виде постоянки на выходе - поэтому КОНТРОЛИРОВАТЬ И ПРОВЕРЯТЬ КАЖДЫЙ ШАГ просто необходимо.
Цитата:
Сообщение от
DядяВова А что в итоге получится со звуком?
Все будет хорошо. :)
В этом варианте(версия лайт) - будет лучше бас(более собранный), верх и середина раскроются(будут более прозрачными), сцена будет чуть глубже и шире в глубине.
Цитата:
Сообщение от
DядяВова негативные последствия (фон/щелчки/шумы - не?)
Из негативных последствий могут быть только лишь разочарования от испорченной магнитолы. :)
---------- Сообщение добавлено 03.04.2015 в 15:04 ----------
Цитата:
Сообщение от
Сергей pioneer но неужели конструктора 99-го пиона натолько глупые, что не догадались сами до этого дойти ?
Хм.... При чем тут глупые???
Наоборот - они сделали хороший аппарат, который даже в стоке далеко не каждому удается раскрыть в полной мере.
А что касается доработки.... так это можно сделать с любым аппаратом. :)
Re: Pioneer DEX-P99 - доработка, версия лайт.
Так я про то и говорю, неужели 99-й это заурядный пион, который требует доработки. Вроде на 80 и 88 натренировались, сделали 99-й, ан нет , есть умельцы, которые нашли таки изъяны в одном из лучших гу )) не хочу подкалывать, но понять не могу, когда цифру вытаскивают, понятно, когда тушки от панелей отделяют и удлиняют на 5 м, это понятно, но почему в стране восходящего солнца запихали в гу кучу лишних кондеров.... понять не могу
Re: Pioneer DEX-P99 - доработка, версия лайт.
Цитата:
Сообщение от
Сергей pioneer неужели 99-й это заурядный пион, который требует доработки.
Нет. Еще раз повторю - это хороший аппарат даже в стоке, и даже в стоке не каждому удается раскрыть его потенциал.
А доработать можно любой аппарат т.к. серийное устройство это всегда компромиссы.
Цитата:
Сообщение от
Сергей pioneer но почему в стране восходящего солнца запихали в гу кучу лишних кондеров.... понять не могу
Забей да и всё. :)
Re: Pioneer DEX-P99 - доработка, версия лайт.
Интерсная дискусия ИК... ой пиво пью... пардон! Так вот прояснить ситуацию могут только япошки! Но они как истиные самураи не признают ошибок ... наверное уже пара инженеров компании Пионэр сделали харакири.:laugh3:
Re: Pioneer DEX-P99 - доработка, версия лайт.
Здравствуйте, Алексей. Спасибо за Вашу тему и, если можно, пару советов новичку. В Вашей теме доработка 99 Лайт не видно номиналов голубых кондеров и если уж совсем не очень видно места пайки некоторых. И может возможно обойтись заменой смд на перемычки и заменой оу без добавления емкостей. Заранее благодарен.
