Brax x1400 переделываем в Brax x2400.
Здравствуйте друзья. Решился на данную операцию. Хочется усилитель Brax x1400 превратить в x2400 и добавить небольшой тюнинг на качество.
Сравнил х1400 с х2400, разница в них ничтожно мала. Печатные платы одинаковы.
Мной найдены отличия:
1. УМ, на х1400 установлены IRF530 и IRF9540, а на х2400 IRFP240 и IRFP9140 соответственно.
2. Резисторы на УМ в х2400 сдвоены, они находятся на обратной стороне платы. Если на х1400 на каждый УМ установлено сопротивление в 0.1 ома, то на х2400 на каждый УМ установлено по два сопротивления (паралельно) в 0.22 ома.
3. Диоды в блоке питания у моего х1400 установлены BYW81P-200, а на х2400 FEP30DP (FEP30GP). Скорей всего в оригинале у х1400 вместо BYW81P-200 должны стоять другие.
4. Транзисторы в блоке питания у х1400 установлены IRFZ46N, а на х2400 IRFP044 (IRFP044N).
Так же наверное не лишнем будет заменить ОУ и обновить конденсаторы. В этом вопросе мне нужны подсказки, что на что менять.
Вмешательства в конструкцию минимальны, поэтому выполнить это будет не сложно. Сложнее раздобыть правильные детальки.
Так же думаю обойти на прямую планки фильтров, дабы в будущем плохой контакт не мешал работе.
Усилитель планируется использовать только на СЧ и ВЧ. Фильтра не нужны, так как система процессорная.
А теперь вопросы:
На правильном ли я пути?
Стоит ли устанавливать IRFP240 и IRFP9140 или есть детальки поинтересней? Главное взаимозаменяемость, не хочется вносить изменения в печатную плату.
Какие ОУ стоило бы заменить и на что?
Конденсаторы менять на оригинальные номиналы или можно было бы внести изменения? Какие конденсаторы менять? Или стоит сперва выпаять несколько и проверить их? Но 17 лет это не мало.

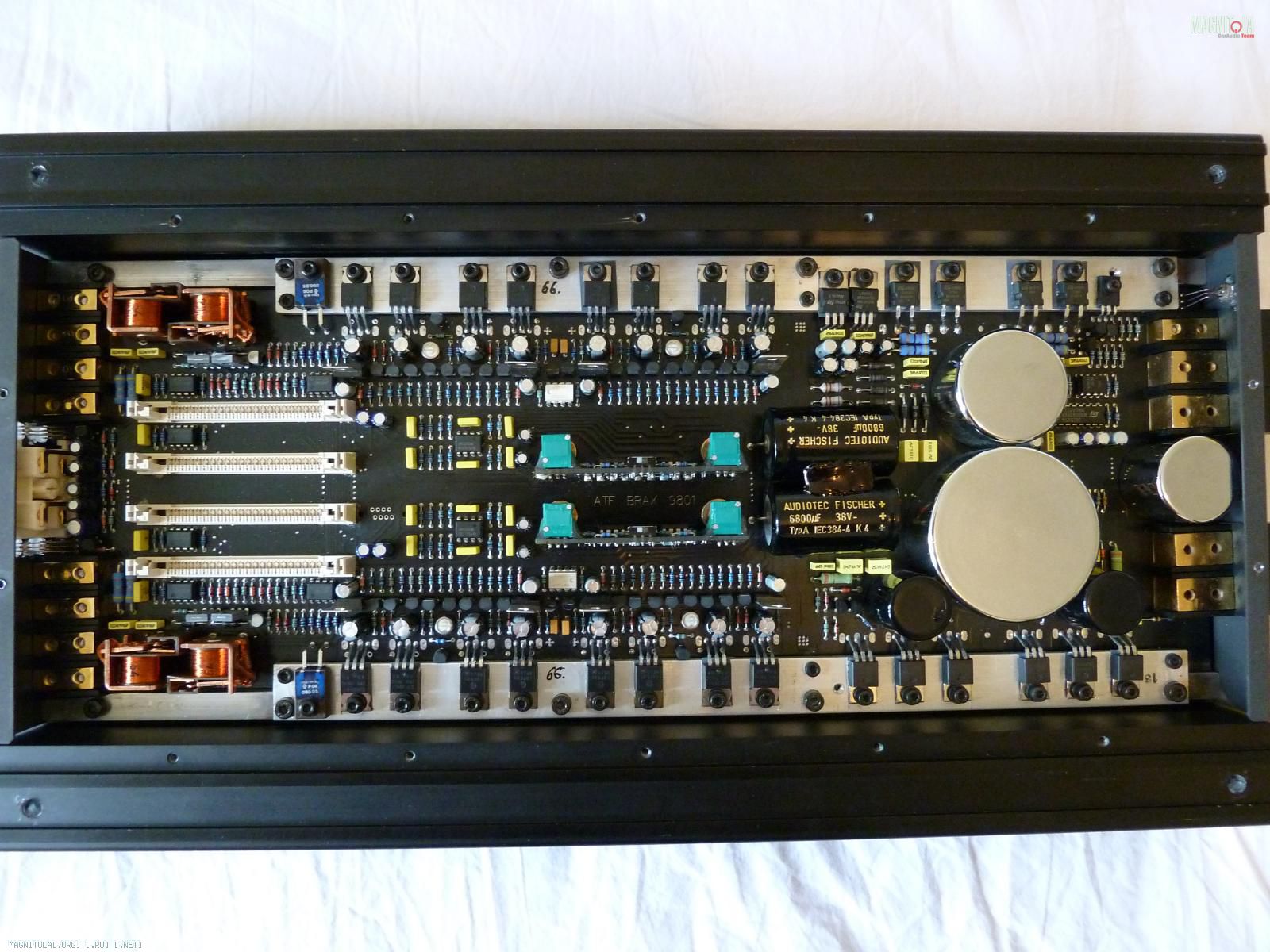

Вложение 769590Вложение 769588
Остальные фото здесь (пост 676 и 679): http://magnitola.org/o-saite-i-forume/128970-delimsya-fotografiyami-shemami-apparatury-dlya-magviki-68.html
Заранее спасибо всем ответившим.
Re: Brax x1400 переделываем в Brax x2400.
А вы укажите какие ОУ стоят а то с памятью хреново,лично мне нравятся OPA2134 2406,там же соседней ветке было предложение и по транзисторам самое то для СЧ-ВЧ,и коль так то менять что то в БП не имеет особого смысла разве что напругу приподнять до +- 40в имхо.
Re: Brax x1400 переделываем в Brax x2400.
Главный вопрос. Напряжения питания у них одинаковы?
Вложений: 1
Re: Brax x1400 переделываем в Brax x2400.
Цитата:
Сообщение от
WENQ
А вы укажите какие ОУ стоят а то с памятью хреново,лично мне нравятся OPA2134 2406,там же соседней ветке было предложение и по транзисторам самое то для СЧ-ВЧ,и коль так то менять что то в БП не имеет особого смысла разве что напругу приподнять до +- 40в имхо.
NE5532AP
Re: Brax x1400 переделываем в Brax x2400.
Не плохой малошумящий и древний опер, раньше он и ещё upc4570 использовался довольно часто в RIAA коректорах.
Re: Brax x1400 переделываем в Brax x2400.
Цитата:
Сообщение от
WENQ Не плохой малошумящий и древний опер.
Может в таком случае не стоит их трогать?
Тем более напряжение питания у NE5532AP 22 вольта, а у OPA2134 15.
Re: Brax x1400 переделываем в Brax x2400.
ДА и это уже было подмечено.Допишу и по транзисторам если оные и менять на 2SK1529(Y) 2SJ200(Y) то со знанием дела VGS(OFF) в 2 раза меньше чем у вас стоят(О) в 3.5 раз,иначе будет большой печалька.
Re: Brax x1400 переделываем в Brax x2400.
Цитата:
Сообщение от
WENQ ДА и это уже было подмечено.
Ну это и хорошо.
В Ебай продаётся один усилитель х1400 с установленными OPA2134.
Re: Brax x1400 переделываем в Brax x2400.
Вот чесно говоря я не помню какое питание именно на этом усе ОУ ,померте если в пределах15-16в можно смело менять если считаете нужным.
Re: Brax x1400 переделываем в Brax x2400.
Цитата:
Сообщение от
WENQ там же соседней ветке было предложение и по транзисторам самое то для СЧ-ВЧ,и коль так то менять что то в БП не имеет особого смысла разве что напругу приподнять до +- 40в имхо.
Замена IRF530-IRF9540 или IRFP240-IRFP9140 на 2SK1529-2SJ200 повлечёт ещё замену обвязки они взаимозаменяемы? Есть ли ещё что кроме них, если не удастся найти оригинал?
А мне кажется диоды и транзисторы в БП надо менять. Если они и выдержат, то греться будут сильно при повышенной нагрузке. Если конечно усилитель нагружать, а в моём случае (на ВЧ и СЧ) возможно и хватит, но запас не помешает. Да и затраты не большие. Как думаете, производитель Vishay и INTERNATIONAL RECTIFIER нормально на питание?
---------- Сообщение добавлено 06.05.2015 в 10:41 ----------
Цитата:
Сообщение от
WENQ Вот чесно говоря я не помню какое питание именно на этом усе ОУ ,померте если в пределах15-16в можно смело менять если считаете нужным.
Если быть честным, то не знаю нужно ли. Но если скажите что будет лучше для звука, то поменяю.
