Собираем мощный моноблок D-класса

Цитата:

---

Сообщение от kitafonchik

обычные выпрямительные диодные мосты (для частоты 50 Гц) не пойдут (будут греться)

---

Не так часто но встречаются и шустрые маркируются почти также, как пример RB152(L), RBV602(L) RBV1502(L) итд , вдруг имеются, бывает и мимо их пробегают а зря.

Цитата:

---

Сообщение от kitafonchik

Любые быстродействующие диоды серии HER, FR, например, на ток 1 А, обычные выпрямительные диодные мосты (для частоты 50 Гц) не пойдут (будут греться), т.к. в нашем случае частота высокая 40-50кГц. Быстрые диоды можно выпаять из старого блока питания компьютера.

---

А при грамотном подходе в блоке питания компьютера уже есть половина деталей на преобразователь:yes: Трансформатор так же можно переделать и получить неплохой выходной дроссель усилителя :)

Цитата:

---

Сообщение от m01971

А при грамотном подходе.....Трансформатор так же можно переделать и получить неплохой выходной дроссель усилителя :)

---

И столь же "грамотно" нарваться на проблемы, связанные с насыщением:facepalm:

Цитата:

---

Сообщение от M.Knopfler

И столь же "грамотно" нарваться на проблемы, связанные с насыщением:facepalm:

---

Есть куча живых примеров усилителей до сих пор работающих и не знающих о таких проблемах.Другое дело,что с настройкой бывают сложности особенно для начинающих.А в D классе без осцилографа(даже самого простого) вообще никуда..

Подскажите по преобразователю: когда пробывал по похожей схеме на tl494 c +12 на +-30, при входном напряжении от 11 до 15 вольт на выходе было от 28 до 38.
У вас выходное напряжение тоже будет зависеть от входного? Нужно с этим что-то делать?

Цитата:

---

Сообщение от vit213

Подскажите по преобразователю: когда пробывал по похожей схеме на tl494 c +12 на +-30, при входном напряжении от 11 до 15 вольт на выходе было от 28 до 38.
У вас выходное напряжение тоже будет зависеть от входного? Нужно с этим что-то делать?

---

Ничего не делать,просто иметь ввиду что есть такой "нюанс" и рассчитывать дальнейшую схему с его учетом.Если нужно стабильное напряжение-стабилизировать блок питания(отдельная история).

ПС:Некоторые производители в спецификации на усилитель указывают мощность при двух входных напряжениях(грубо говоря при заведенном двигателе и при заглушенном).

А как то можно реализовать gain без фильтров. Вот бы ещё пошаговую инструкцию, список деталей(и ссыль на интернет магазин где купить можно).

Цитата:

---

Сообщение от mohov_a

А как то можно реализовать gain без фильтров. Вот бы ещё пошаговую инструкцию, список деталей(и ссыль на интернет магазин где купить можно).

---

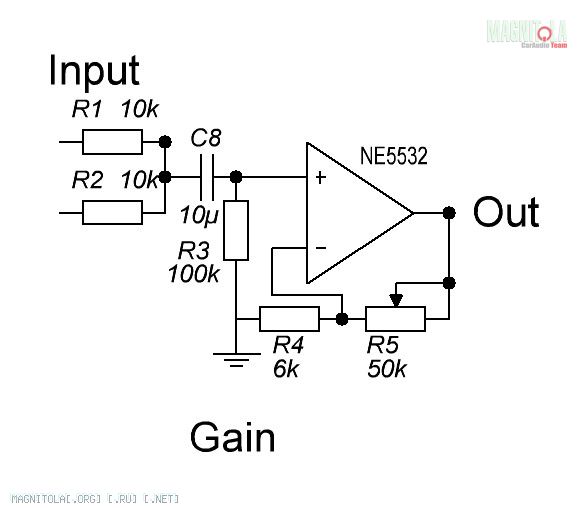

Вот самый простой способ, усиление задается переменным резисторомВложение 932516
У нас в городе есть неплохой http://radioremont.com/ адекватные цены, осуществляется доставка по почте, постоянно туда заезжаю за деталями. А так интернет-магазинов полно всяких...

kitafonchik, Привет! Подскажи пжл этот усилитель только на нагрузку в 4 ома можно использовать ниже не получится?

kitafonchik, схема кривовата,
регулировать Ку петлей ООС - жуткое решение со многими косяками.
