Профилактика или ...

Сообщение от arrt

Вот нашел инфу для заполнения пробелов в знаниях о лазерных головках

http://www.radiofan.ru/faq/cd/part6.htm

http://www.radiofan.ru/faq/cd/part7.htm

Но лучше начать чтение с начала
http://www.radiofan.ru/faq/cd/part1.htm

Спасибо. Ушел читать.
Видео скинул посмотреть и послушать щелчки, может кто что услышит Видео

Сообщение от R078_R078

Что то мне подсказывает...что итог будет отправкой аппаратуры спецу...для выяснения обстоятельств

) Не наш метод. Отправка спецу для выяснения обстоятельств выйдет дороже самой магнитолы да и кто возьмется за это старье... Поэтому буду "горечинством" заниматься

---------- Сообщение добавлено 03.03.2016 в 10:00 ----------

Сообщение от arrt

Послушал звук привода. Стук линзы слишком сильный. Но судя по тому что привод начинает двигать головку в поиске нулевой дорожки - лазер светит, проблема в фокусировке. Если бы привод совсем перестал читать диски, то можно было бы предположить что лазер деградировал (расфокусировка луча). Но это процесс необратимый, поэтому периодическое чтение опровергает эту версию.
Если разбираться с питанием, то от крутилки с маркировкой "FE Bal" нужно по дорожкам отследить микросхему, к которой крутилка подключена. В даташите на микросхему найти ножки и напряжение питания. Соответственно проверить питание и конденсаторы на этом питании.
Все-таки механическая проблема возможна, в виде перекоса линзы. Но питание все равно нужно проверить.

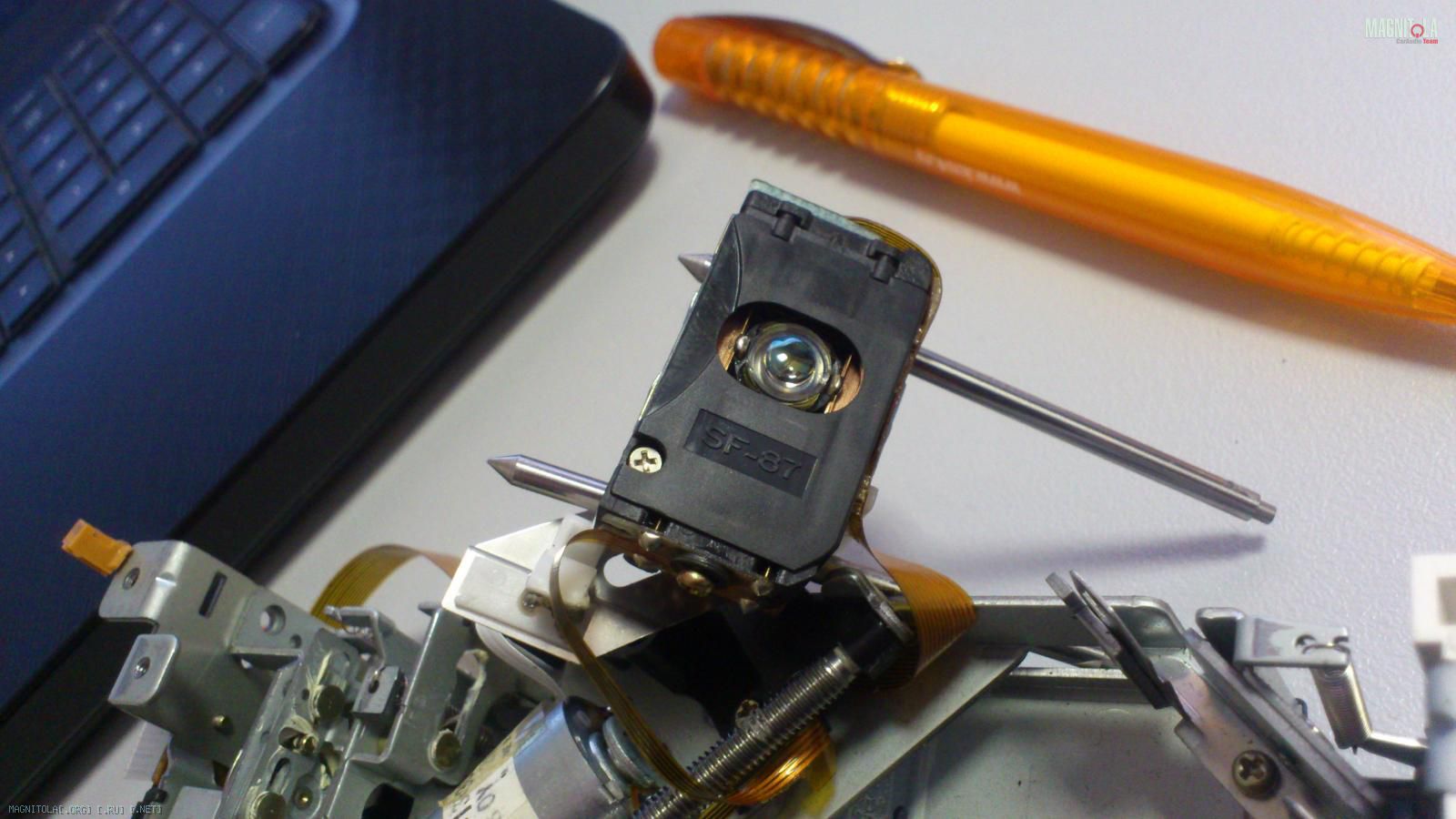

День добрый. Лазер рабочий 100%. Когда идет стук линза просто резко прыгает туда сюда до упора... Когда она оживала то начинала плавно двигаться пытаясь сфокусироваться, после вставил диск и линза без проблем его начала считывать... Сейчас буду искать куда ведут дороги

Сообщение от R078_R078

А если найти alpine 7909j ?
Вам бы еще alpine 3546 juba

Были мысли на счет 7909, но курс пока отложил все это дело. Вот если бы эти мысли были бы при старом курсе
На счет джуба усилителей та же история. 3 джубы чтобы купить надо продать свой ТАЗ

Между поисками дорог решил разбавить тему более положительными событиями )
Так как был куплен донор, то впоследствии решил собрать плату предусилителя на старых компонентах, чтобы было с чем сравнивать.
Для этого в первую очередь нужно перекинуть ОУ с основной платы донора на плату предусилителя...
Но есть "небольшая проблема", которую я покажу как можно решить без существенных вливаний денежных средств...
Припаять ОУ с 8-ю ножками не проблема, проблема его выпаять. В идеале и без гемора это естественно паяльная станция, но она стоит сейчас как самолет, поэтому берем в руки старый добрый паяльник на 60 ватт и начинаем "творить".

Жало паяльника стачиваем с двух сторон



С медной обмотки не знаю от чего вырезаем две пластики пики )



Обмоткой от генератора притягиваем их с двух сторон к жалу паяльника. Получается своего рода оружие колхозника



Смотрим на поле боя и видим там 15532. Греем оружие и приступаем к бою



После боя его уже там нет. Все соскочило как по маслу



А вот собственно и виновник мозгодумки



Донор пока ждет своей очереди. Пару операционников "живодеры" с него выпаяли



На экране монитора еще стоковая плата, снизу донор, который будет точной копией с течением некоторого времени



Операционник на месте



P.S. Тест оборудования прошло успешно. Есть мысли на плате заменить 15532 на lm4562, но чтобы ничего не испортить было решено потренироваться на овцах
P.P.S. Может кому-то будет полезна информация, т.к. она призывает прежде всего к разумной экономии
