Домашний усилитель из автоусилителя

**gena60** · 03.03.2016 22:32

Сообщение от Flatout

Такое включение транзисторов я сам изобрел, к сожалению лет через двадцать после того, как "Сборник радиолюбителя" в свет вышел

Ну не нравится моя схема,можно другую рассмотреть - речь о защите была,как возможный вариант всё-же.

Сообщение от Flatout

Ну никак такое включение нужный ток не даст

Пока меня схема не подводила,повторюсь,что всё работает без нареканий долгое время.,

**MAGNITOLA** · 03.03.2016 22:32

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**ALEXx3** · 04.03.2016 03:23

Сообщение от Flatout

gena60, я дико извиняюсь, но если на 819-й подать смещение через 680 Ом, он на 4 Ома даже не откроется. Схема не рабочая, вернее в ней опечатки.

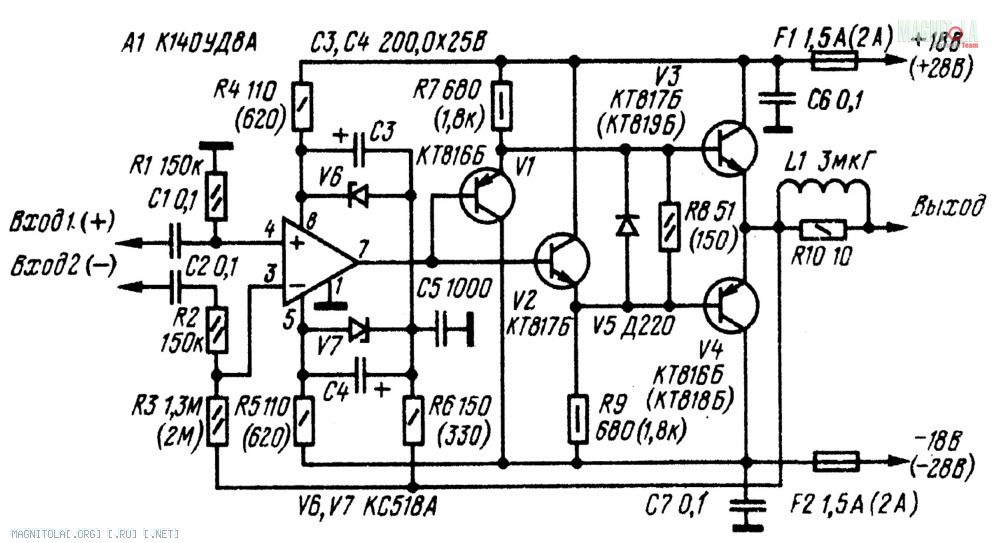

Это же знаменитый Агеевский параллельный усилитель, описанный в "Радио" 1982г №8, который повторили тысячи радиолюбителей.

Нажмите на изображение для увеличения
Название: агеев.jpg
Просмотров: 0
Размер: 138.5 Кб
ID: 958398

**WENQ** · 04.03.2016 05:01

BCG

**WENQ** · 04.03.2016 05:20

Сообщение от Flatout

Как-то так, скорее всего:

Транзисторы 1го каскада местами поменять нужно а то ОСь некуда будет лепить и будет так

Нажмите на изображение для увеличения
Название: PP.png
Просмотров: 0
Размер: 1.88 Мб
ID: 958402

**gena60** · 04.03.2016 08:13

Сообщение от ALEXx3

Это же знаменитый Агеевский параллельный усилитель, описанный в "Радио" 1982г №8, который повторили тысячи радиолюбителей.

Точно,он самый - журнал "Радио" был очень популярным,и этот выпуск не смог приобрести,поэтому взял его на время и нарисовал схему себе в тетрадку.,

**Flatout** · 04.03.2016 11:24

Сообщение от ALEXx3

Это же знаменитый Агеевский параллельный усилитель, описанный в "Радио" 1982г №8, который повторили тысячи радиолюбителей.

Выходной транзистор практически не закрывается на отрицательной полуволне, прямо класс А.
По току выходной каскад сильно ограничен, но при прогреве h21 увеличивается, а с ним ток и мощность - прямо как ламповый.
Из за токовых ограничений ООС начнет зашкаливать уже на четверти номинальной мощности, КПД, как у однотактного А.

**Rover** · 04.03.2016 15:18

Интересное направление приняла тема

Автоусь и вышепредложенные решения. Чего общего?

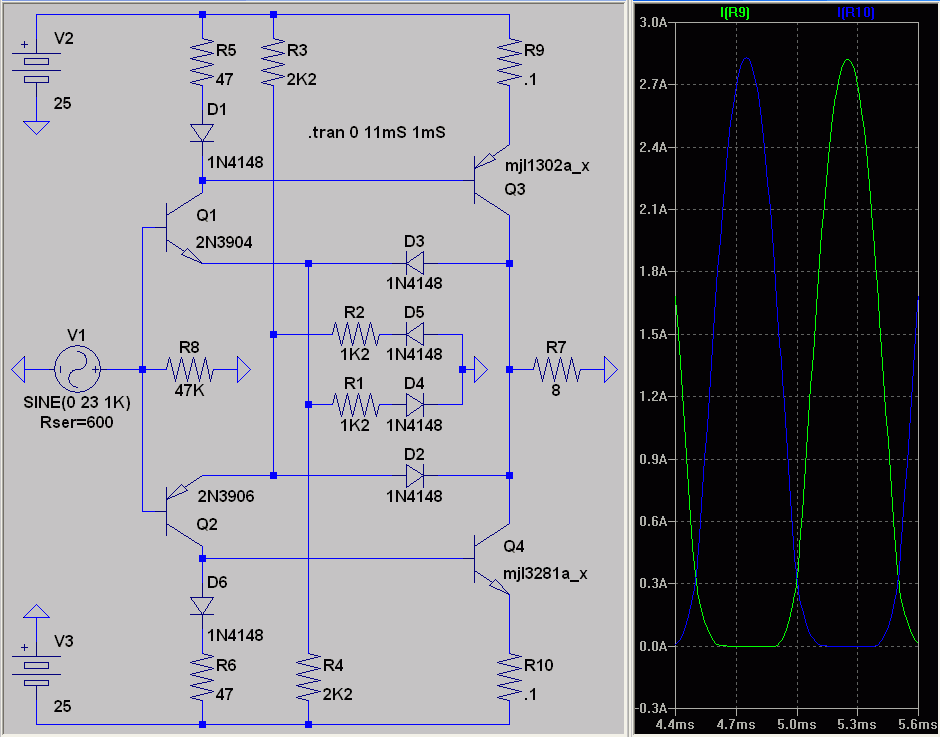

Воть вам ещё в копилку "непотеме"

Нажмите на изображение для увеличения
Название: Nuclon.gif
Просмотров: 360
Размер: 29.6 Кб
ID: 958984

**Flatout** · 04.03.2016 17:24

Вместо "отсечки" на определенном участке имеет место сквозной ток через оба выходных транзистора. Посмотреть бы диаграмму спектрального анализа на 1 кГц.

P.S. Диод D4 (D5) дает обратное смещение в цепь местной ООС R3,R2 (R4,R1), что позволяет выходному транзистору на пол-вольта заходить в обратную полу-волну. Офигительно элегантное схемное решение.

**gena60** · 04.03.2016 20:47

Сообщение от Flatout

Выходной транзистор практически не закрывается на отрицательной полуволне, прямо класс А.
По току выходной каскад сильно ограничен, но при прогреве h21 увеличивается, а с ним ток и мощность - прямо как ламповый.

Flatout, скажите -Вы собрали усилитель по этой схеме и испытали в работе уже?.,
