Зачем азотом... антифризом, шланги от печки то рядом))))))))) и рабочая температура будет вполне стабильной...Цитата:
Сообщение от A!exT
---------- Сообщение добавлено 07.04.2016 в 16:36 ----------
Занятная вещица... если бы на ВЧ могла бы достойно работать...Цитата:
Сообщение от ALEXx3
Да не.... это МОНСТР!!!!! :)Цитата:
Сообщение от Lexx69

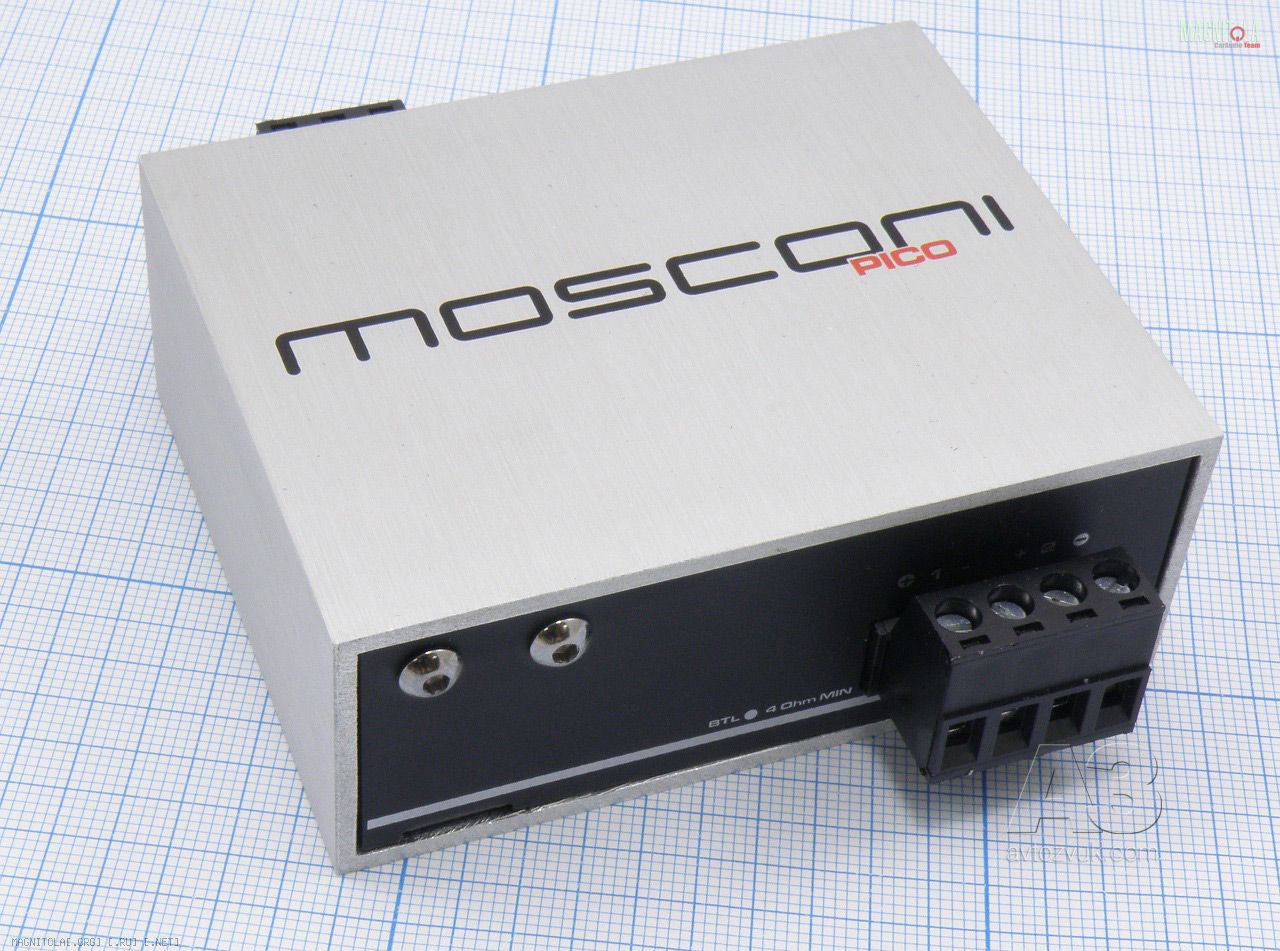

Этот поубористей будет:
http://www.xn--80aeatqv1al.xn--p1ai/...sconi-pico.htm
Вложение 982540Вложение 982566
Интересно какая схемотехника, на чем собран выходной каскад... если как и у "старших" братьев, то на ВЧ мне не понравились... на миды да, контроль хорош.Цитата:
Сообщение от Rover
Мне "стрелочки" захотелось ))) к Денону самое то....

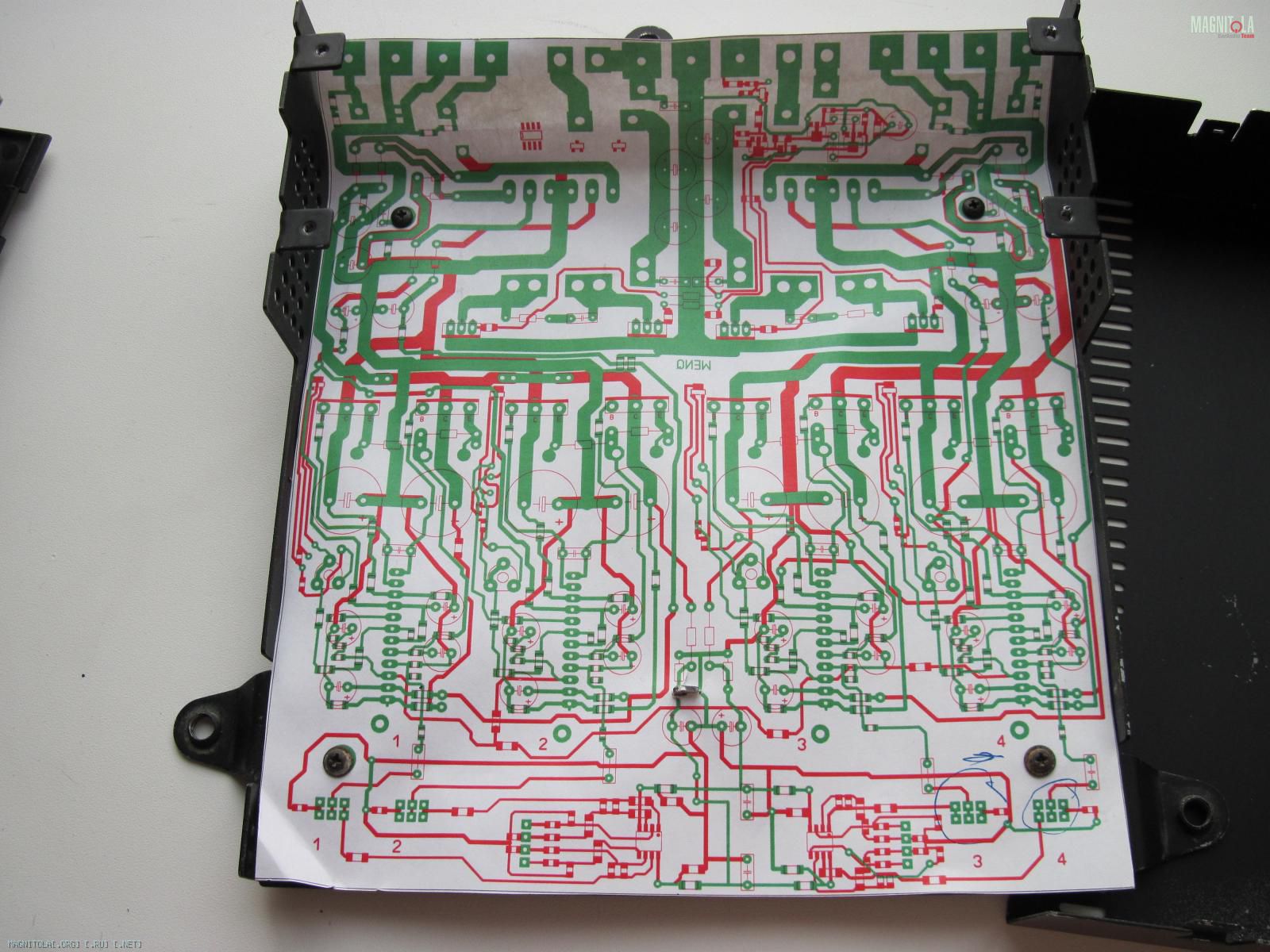

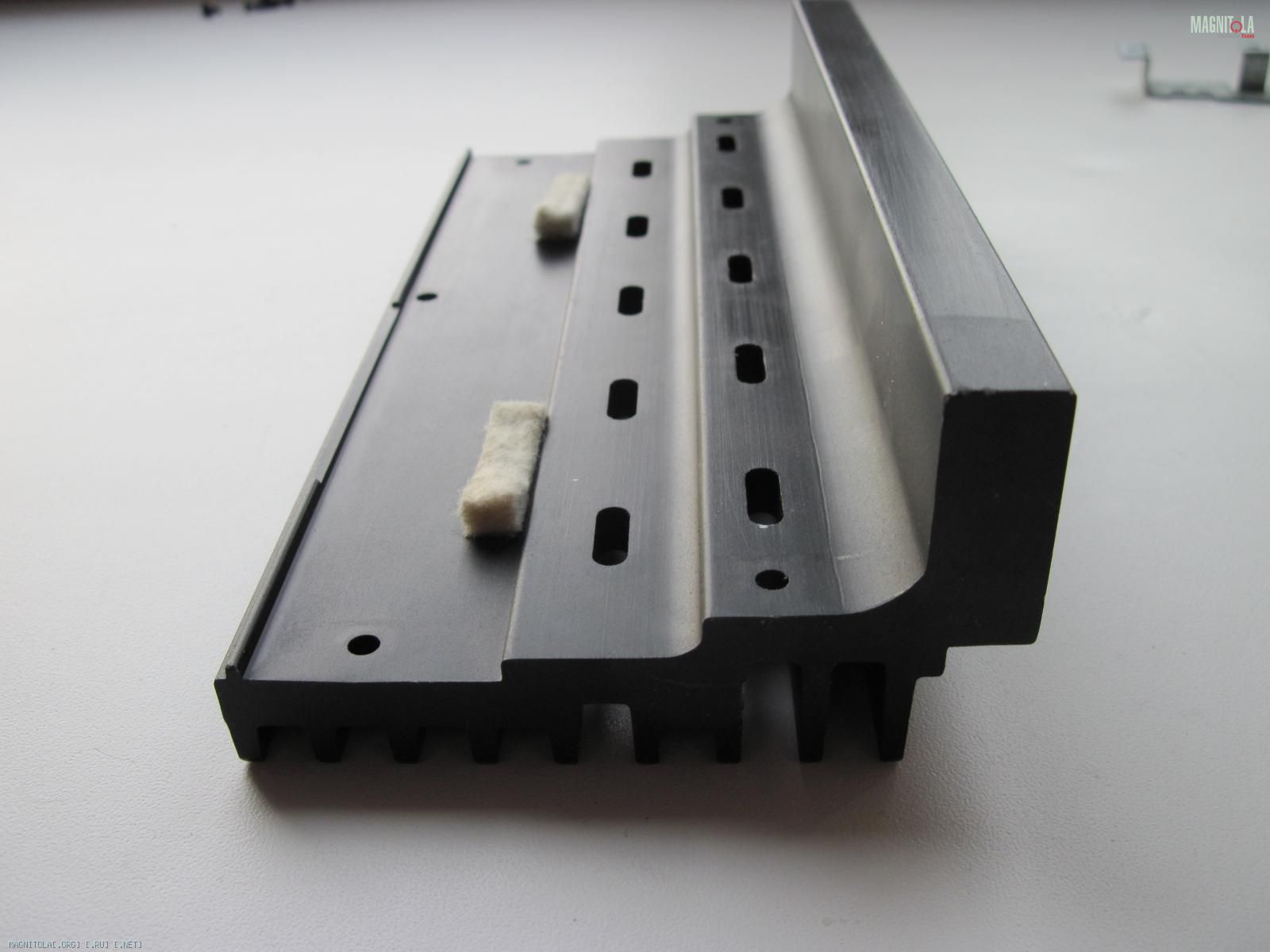

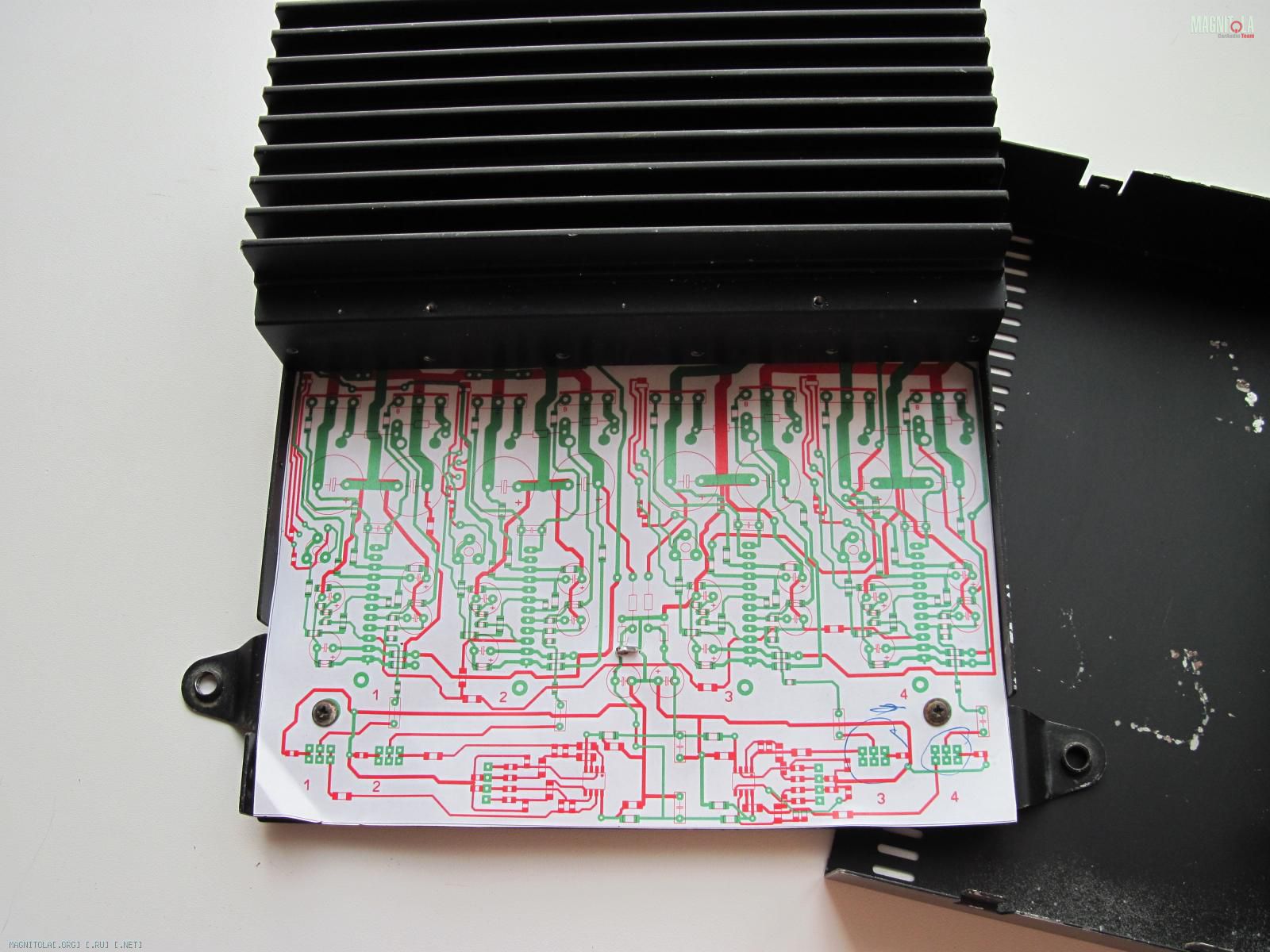

В панель не знаю а вот под панель делал года 4 назад в корпус из под штатного уся от бмв х5 к сожалению остальные фото куда то выкасились, остались только примерочные, усь в АБ на uPC1225 с током покоя 10ma с питанием +-28 и +-34в, все транз-ры устанавливались через фольгированный алюминь (припаивались как в RF) + Г образная медная пластина 1мм которая одновременно являлась теплоотводом и для драйверов через уголок, под платой уложена под транзисторы 6 миллиметровая как его там силиконовая, медь тоже по всей почти площади через силикон в 0.5 к верхней крышке, использовался весь корпус что бы отводить тепло , 4 канала по 40вт на сч-вч , 2 БП без шим по 1 в плече 3205, реально выдавал на столе 4 по 70 но грелся сильно термо защита 80* не срабатывала , мог и чють больше, размеры практически совпадают с ГУ , это к тому что в принципе идея осуществима вот только думаю что для саба не стоит пихать под панель, если нравится делайте!!.. с удовольствием! Усь в настоящее время работает на двушку фронт, по звуку переплёвывает сансаи и деноны и каких либо замечаний не имеет.

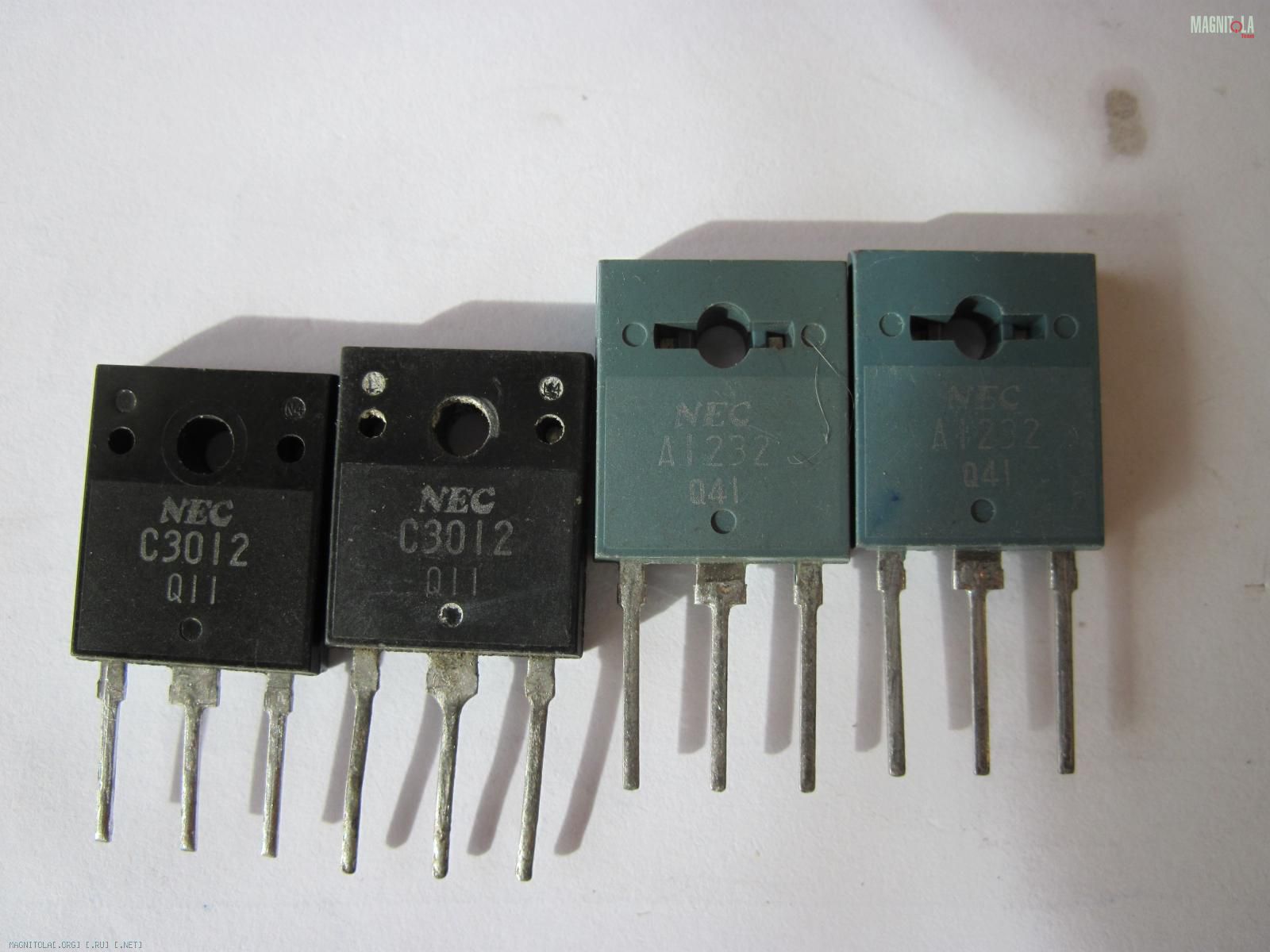

Вложение 982694Вложение 982696Вложение 982698Вложение 982700 выход на такихВложение 982714 По входу изо.LT1358.
Выложу свою коллекцию "малышни", подходящую под условия темы.

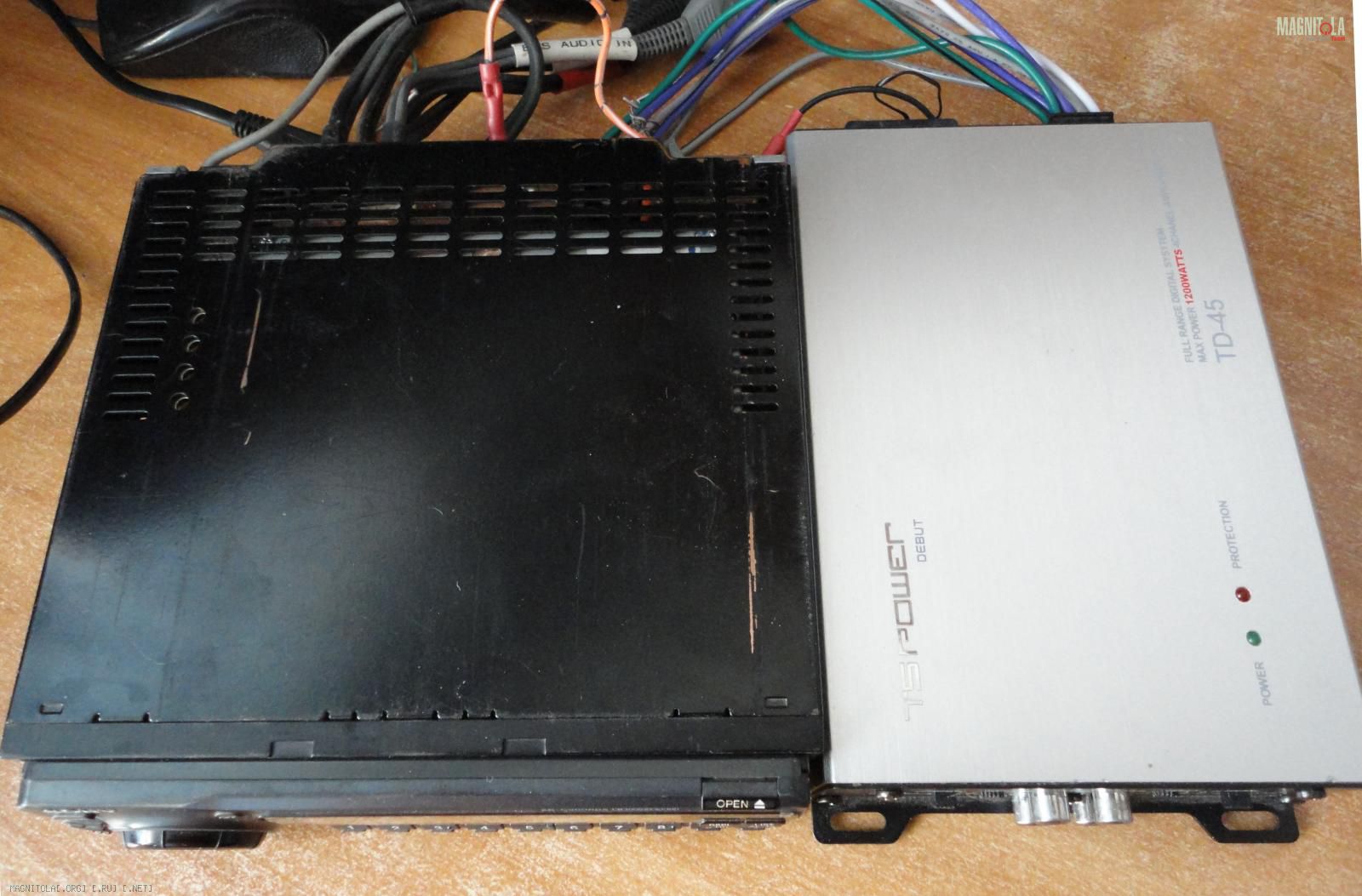

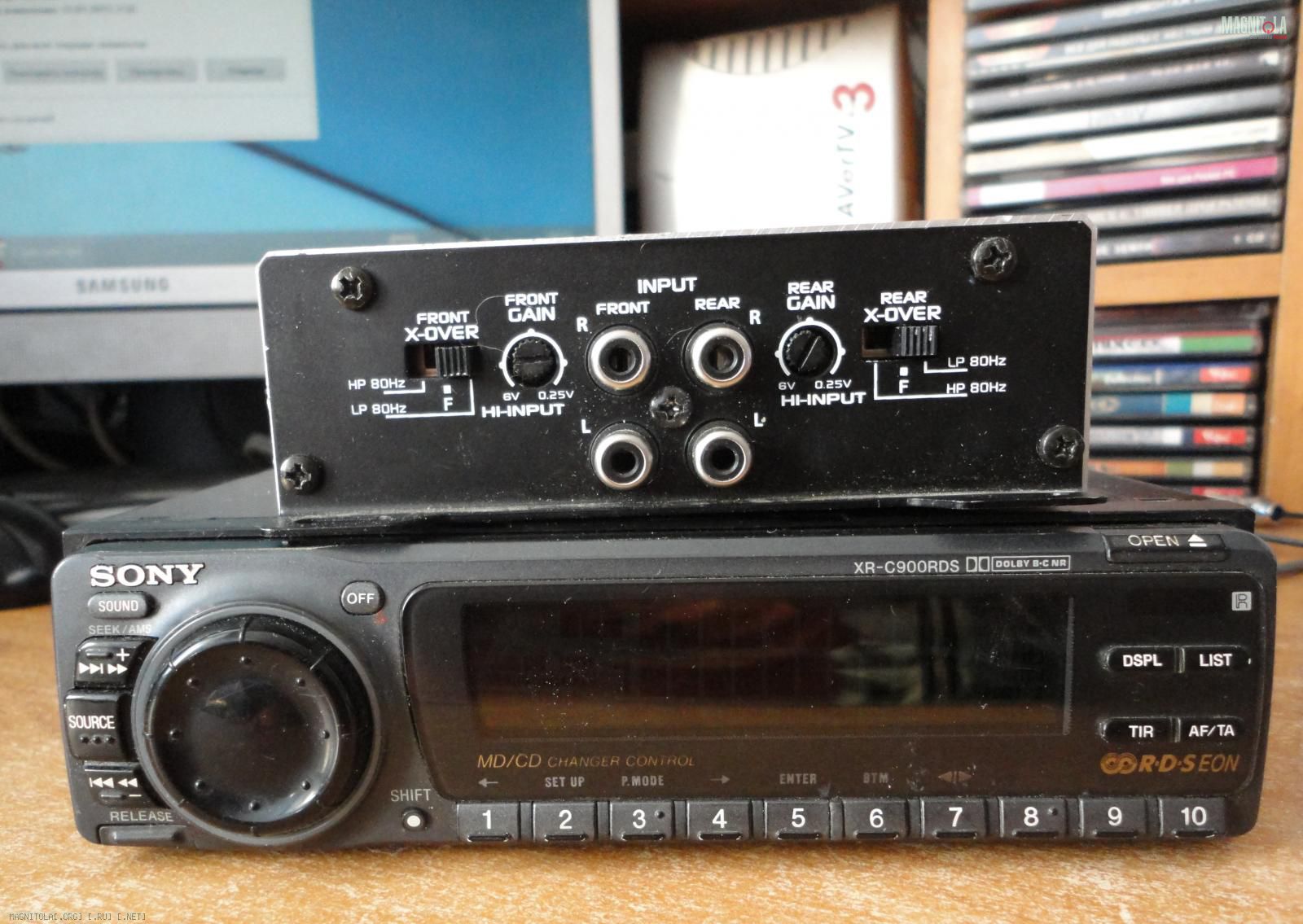

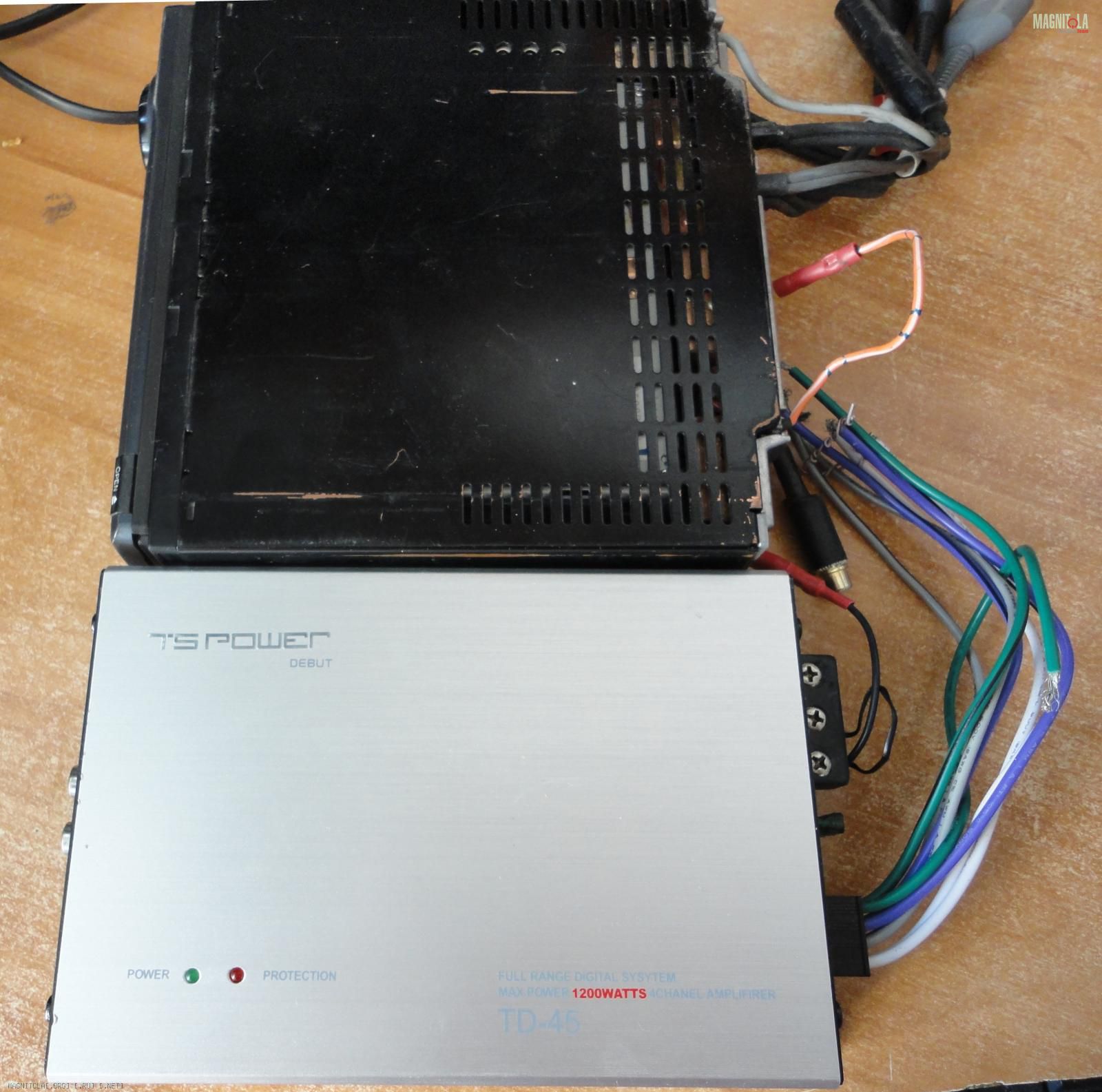

1. Пртотип УМ D 4х150Вт на двух TDA 8950.
В серию не пошёл из-за дороговизны, и в бортсеть помеху даёт - радио вырубает.
Отдан мне на доработку. Косяки разработки поправил.
Вложение 983226Вложение 983228Вложение 983230

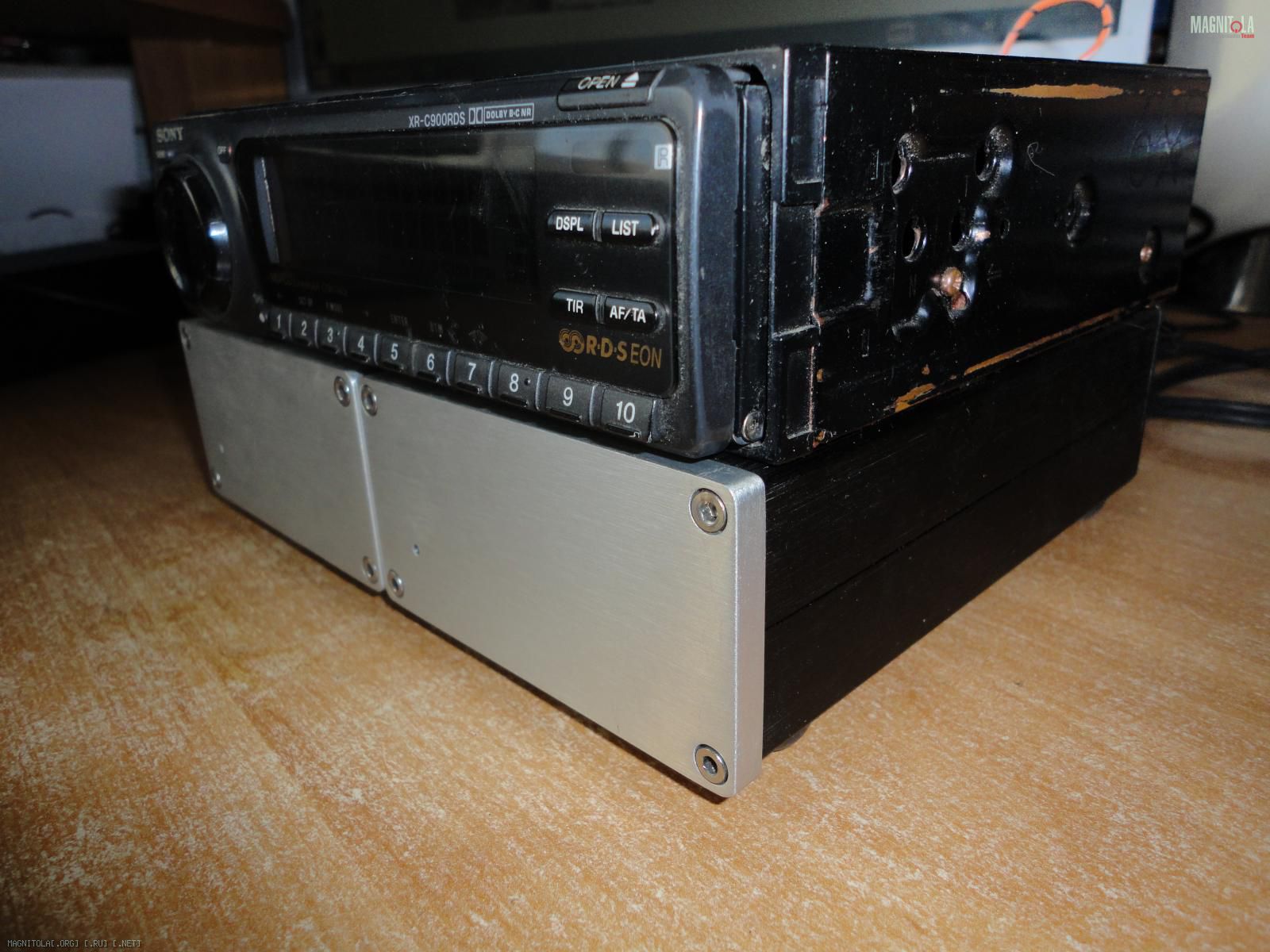

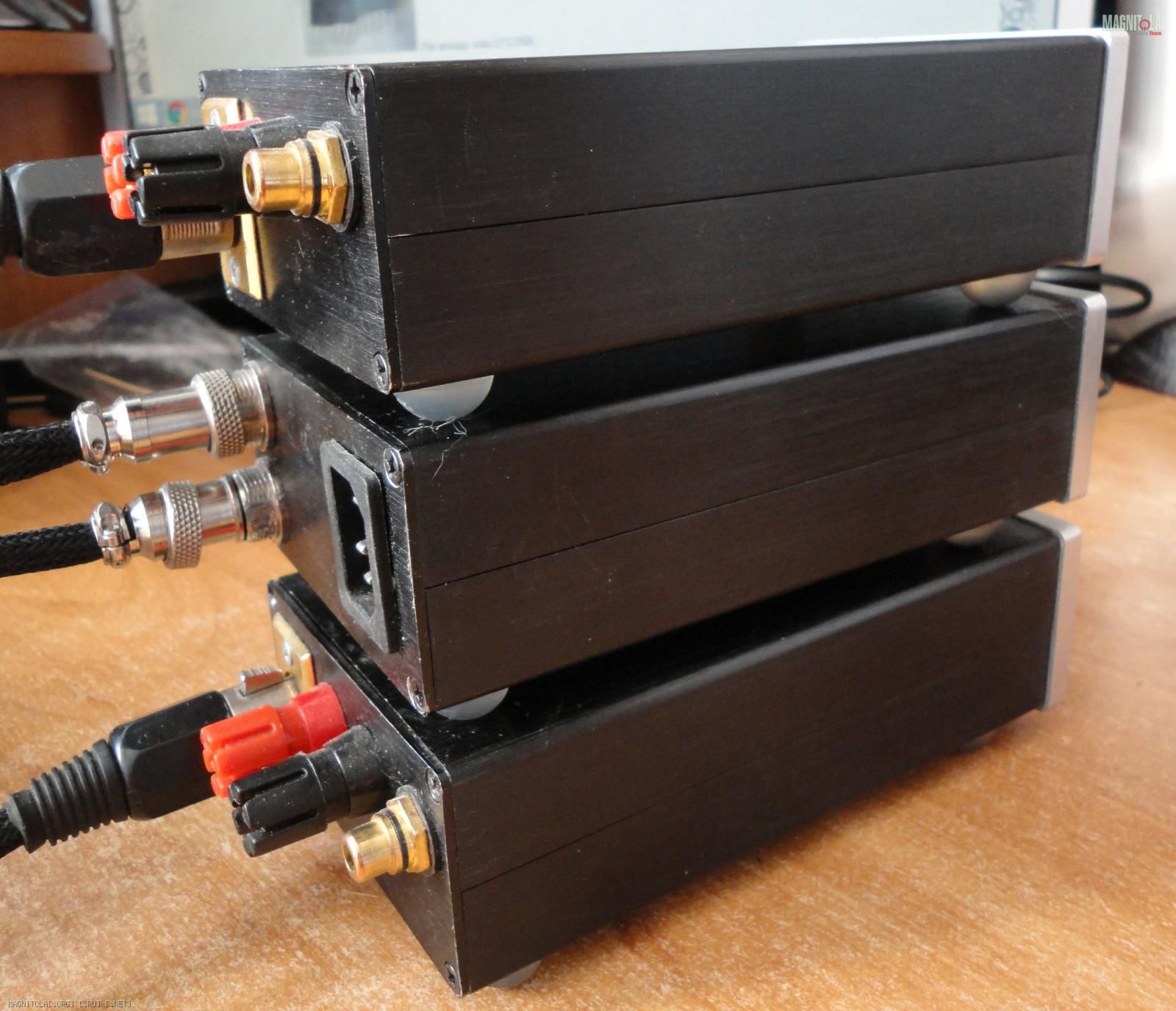

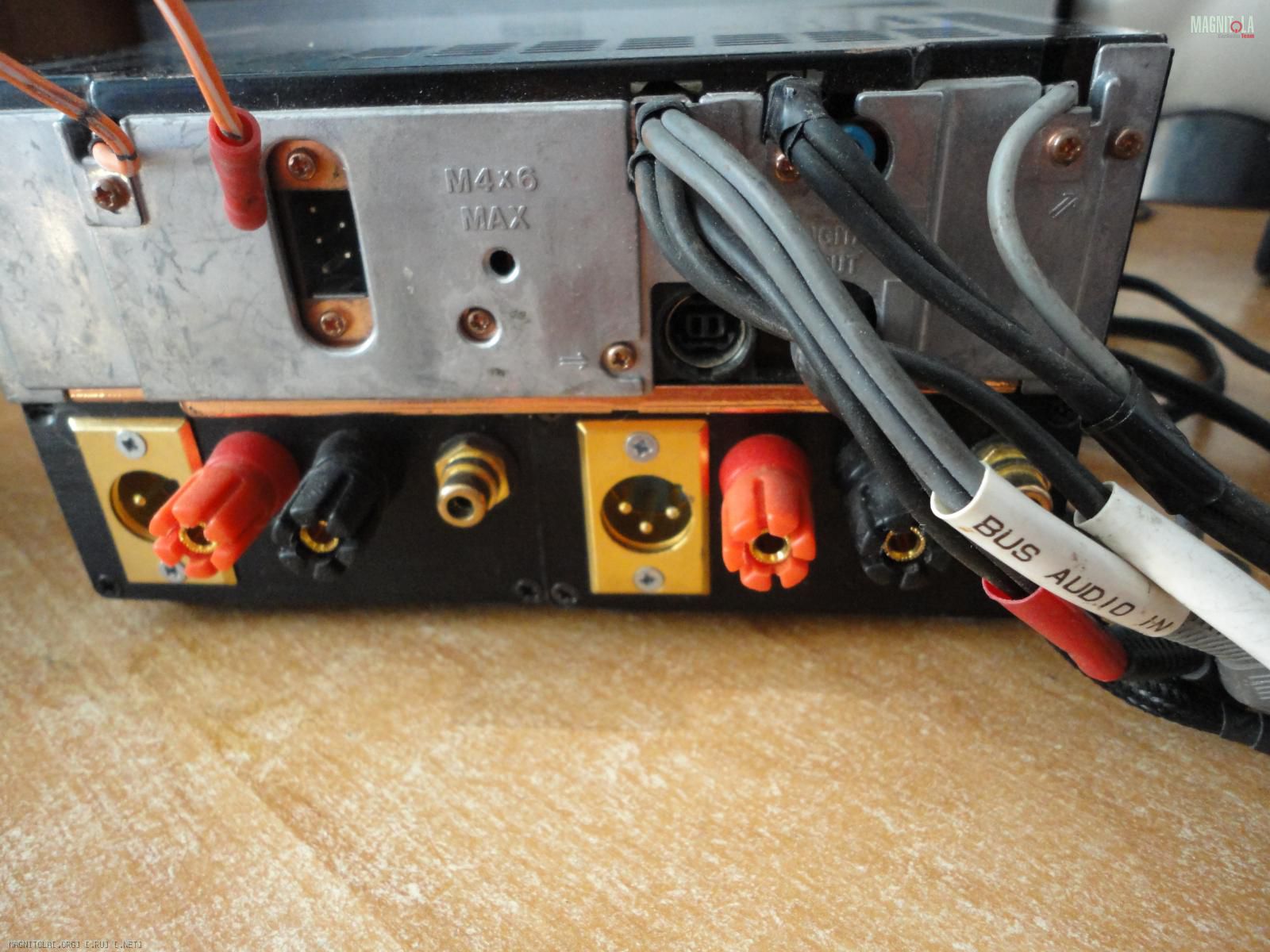

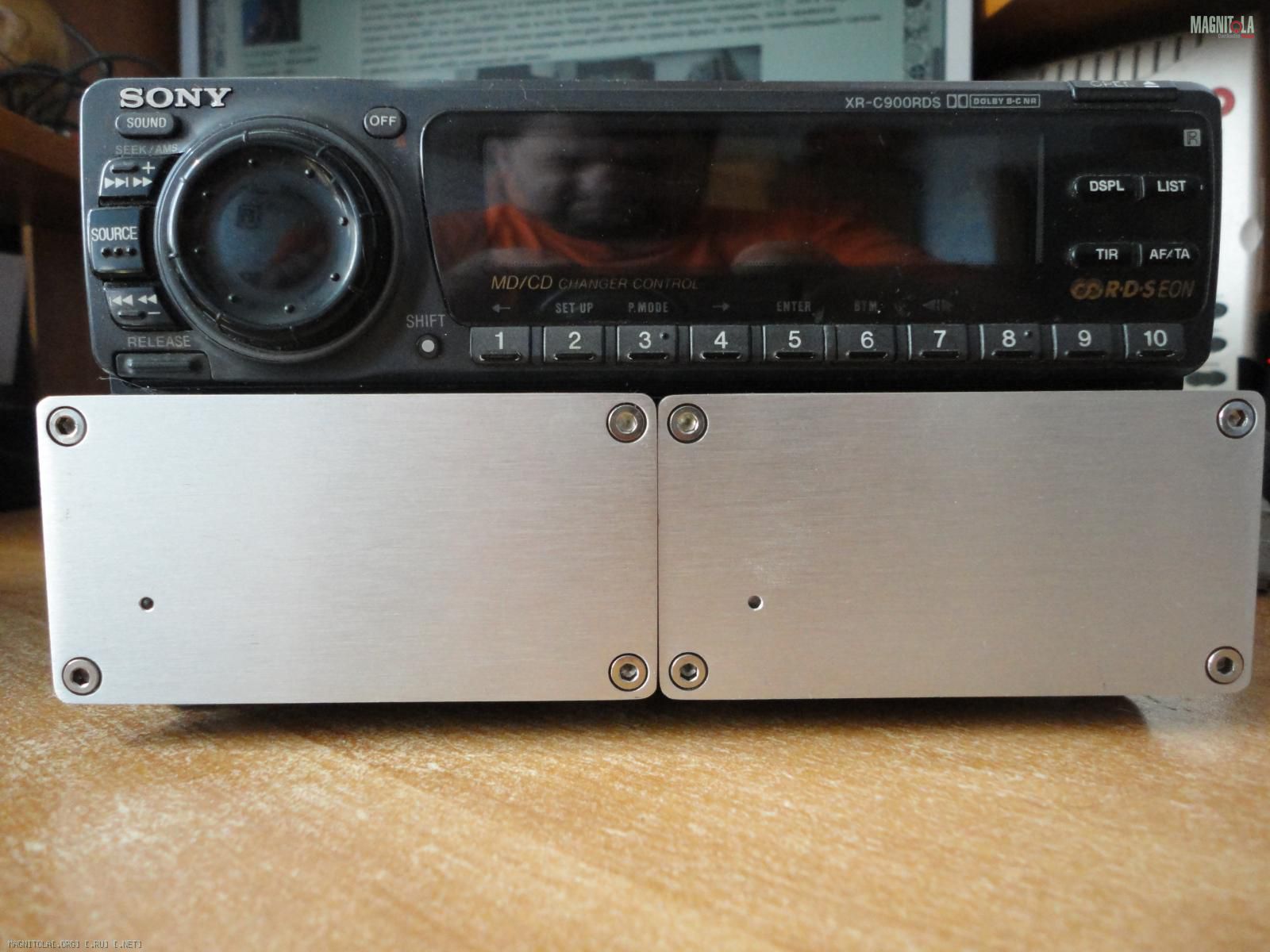

Два широкополосных моноблока по 150/200 Вт на IRS2092. Разработаны под внешнее питание.
Универсальные - могут трудиЦЦа дома от Импульсного 200 Вт БП - или два от одного, или каждому по питальнику, зависит от требуемой отдачи:
Вложение 983234Вложение 983236Вложение 983238Вложение 983240Вложение 983242

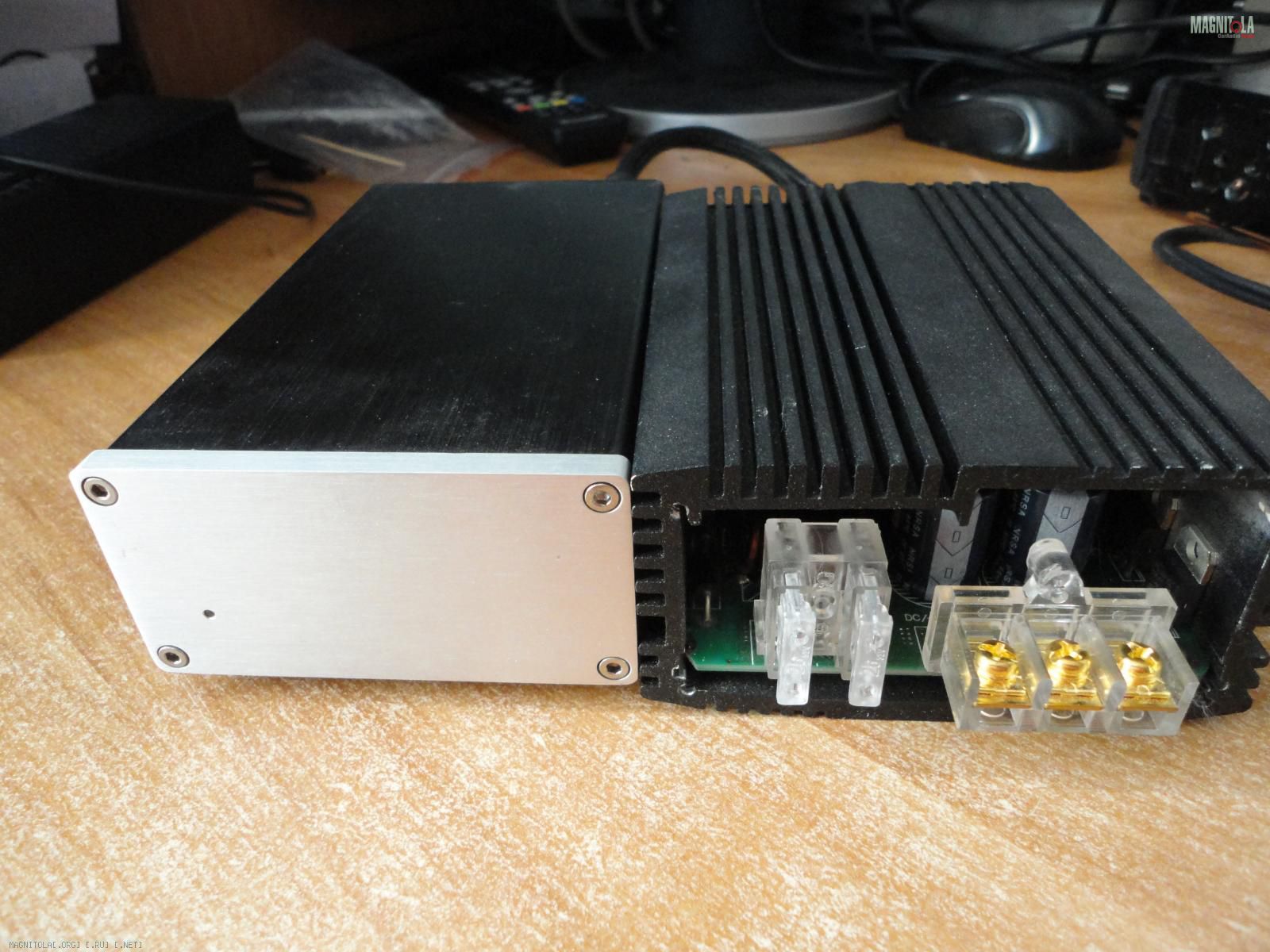

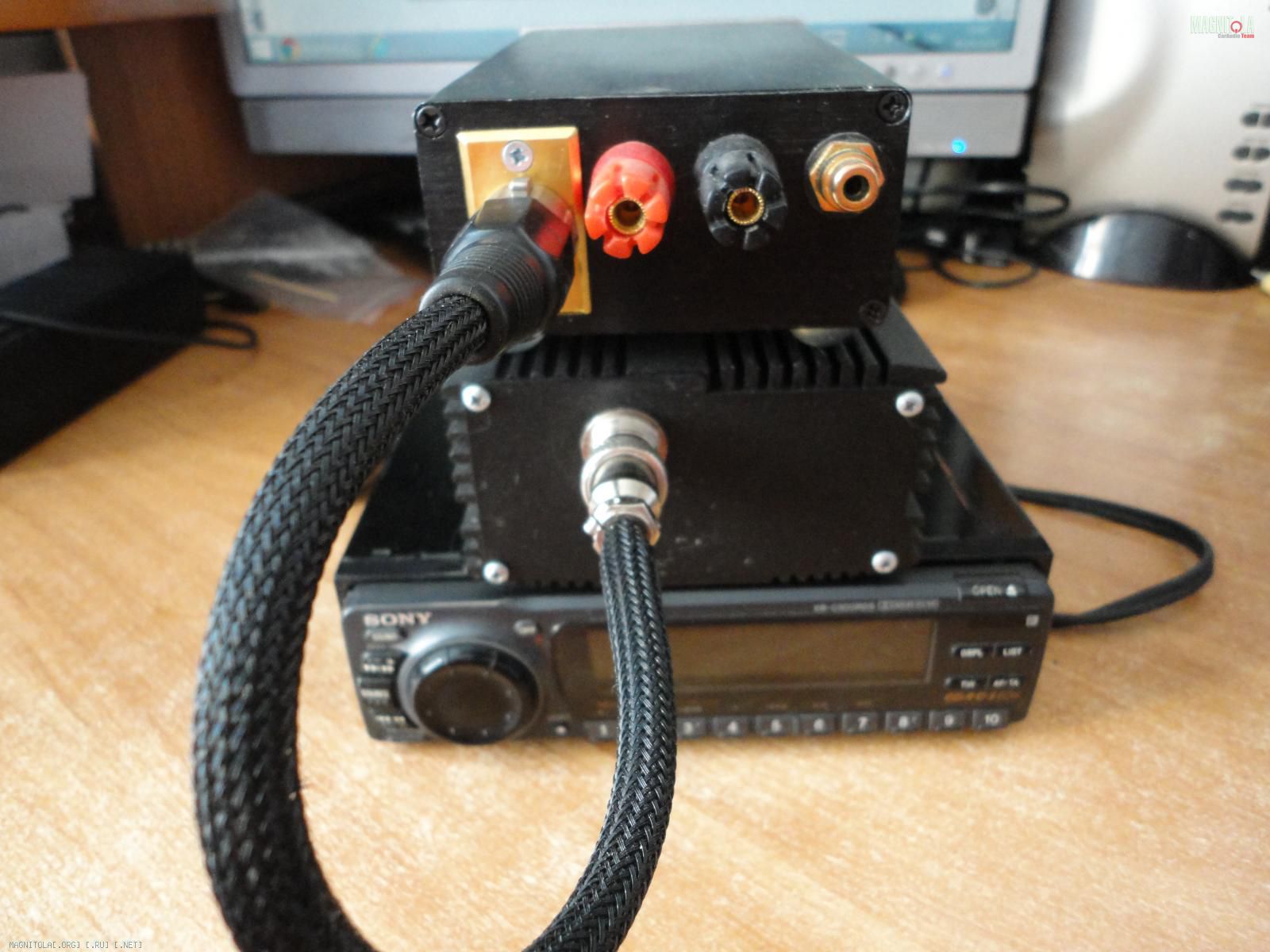

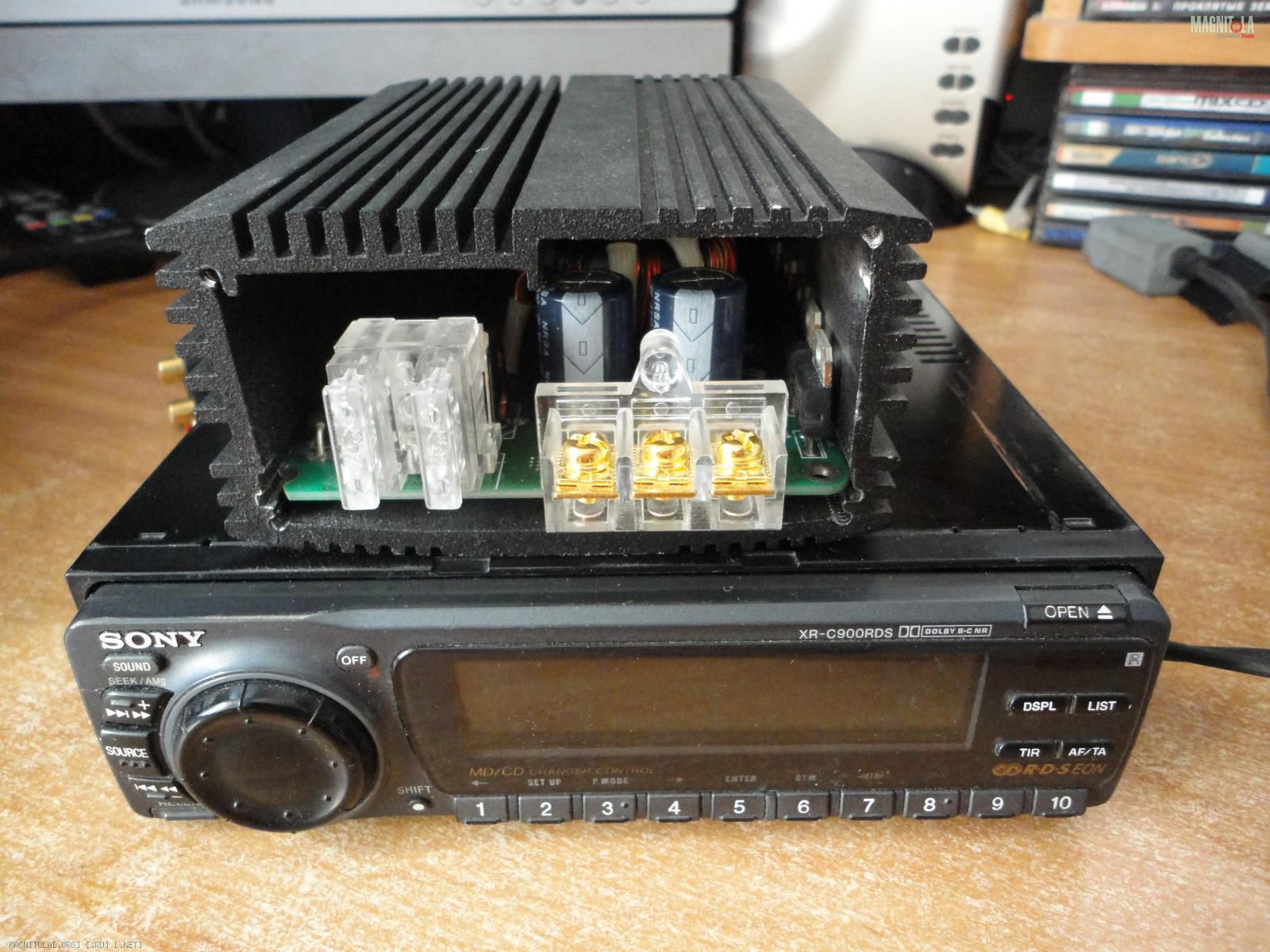

Так же возможна работа в составе автомобильной системы от 600 Вт ПН.
Вложение 983244Вложение 983246Вложение 983248Вложение 983250Вложение 983252
Далее пойдут "более тонкие материи"
УМ 4х25 Вт с возможностью переключения в ИТУН
Вложение 983254Вложение 983256Вложение 983258Вложение 983260

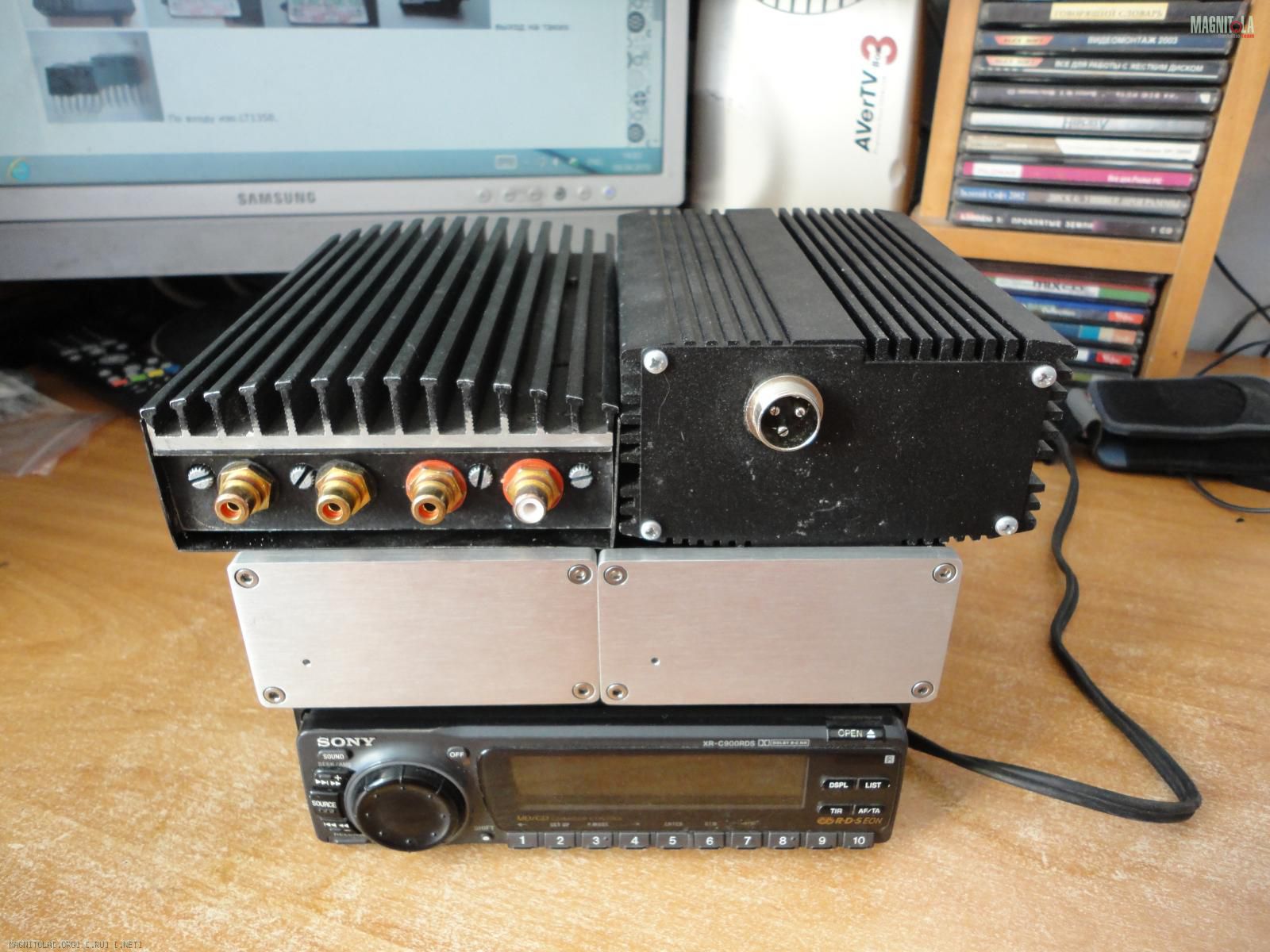

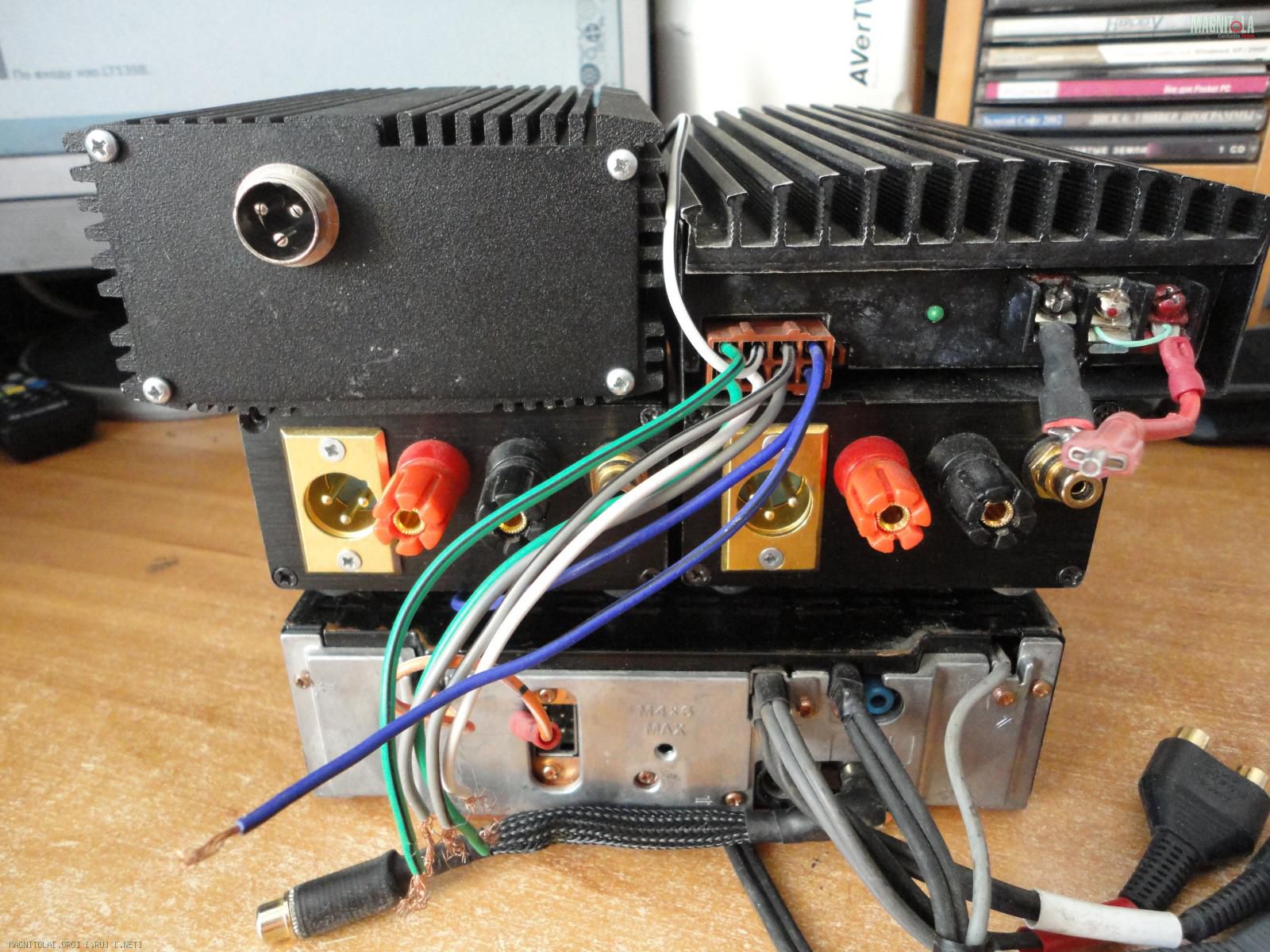

Вот готовый комплект для апгрейда штатки - четырёхканальник на фронт, два 200 вт моноблока на тяжёлый мид/саб:
Вложение 983264Вложение 983266Вложение 983262
Преимущество - распихать можно по любым маленьким нишкам, коих в авто полно.

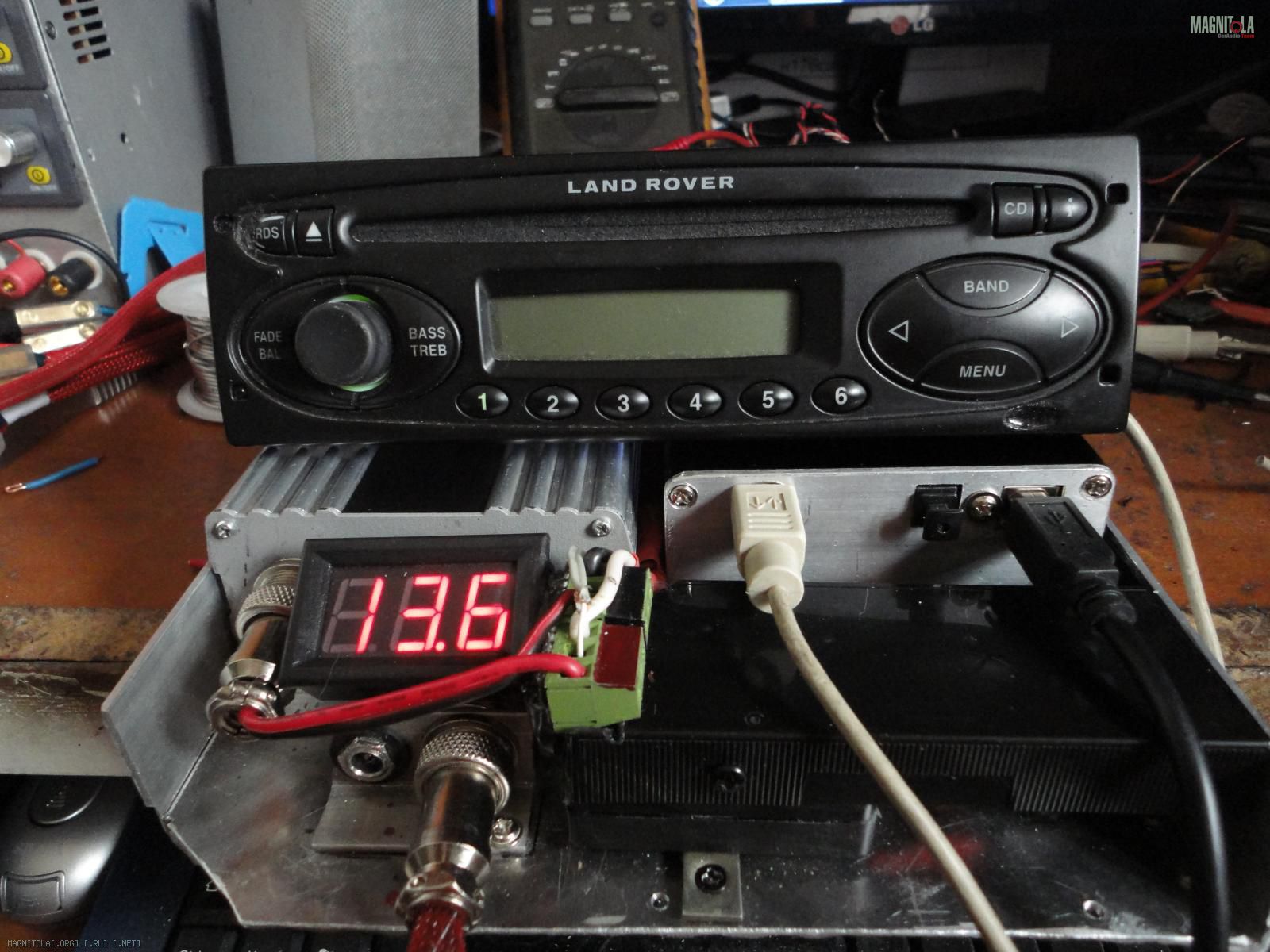

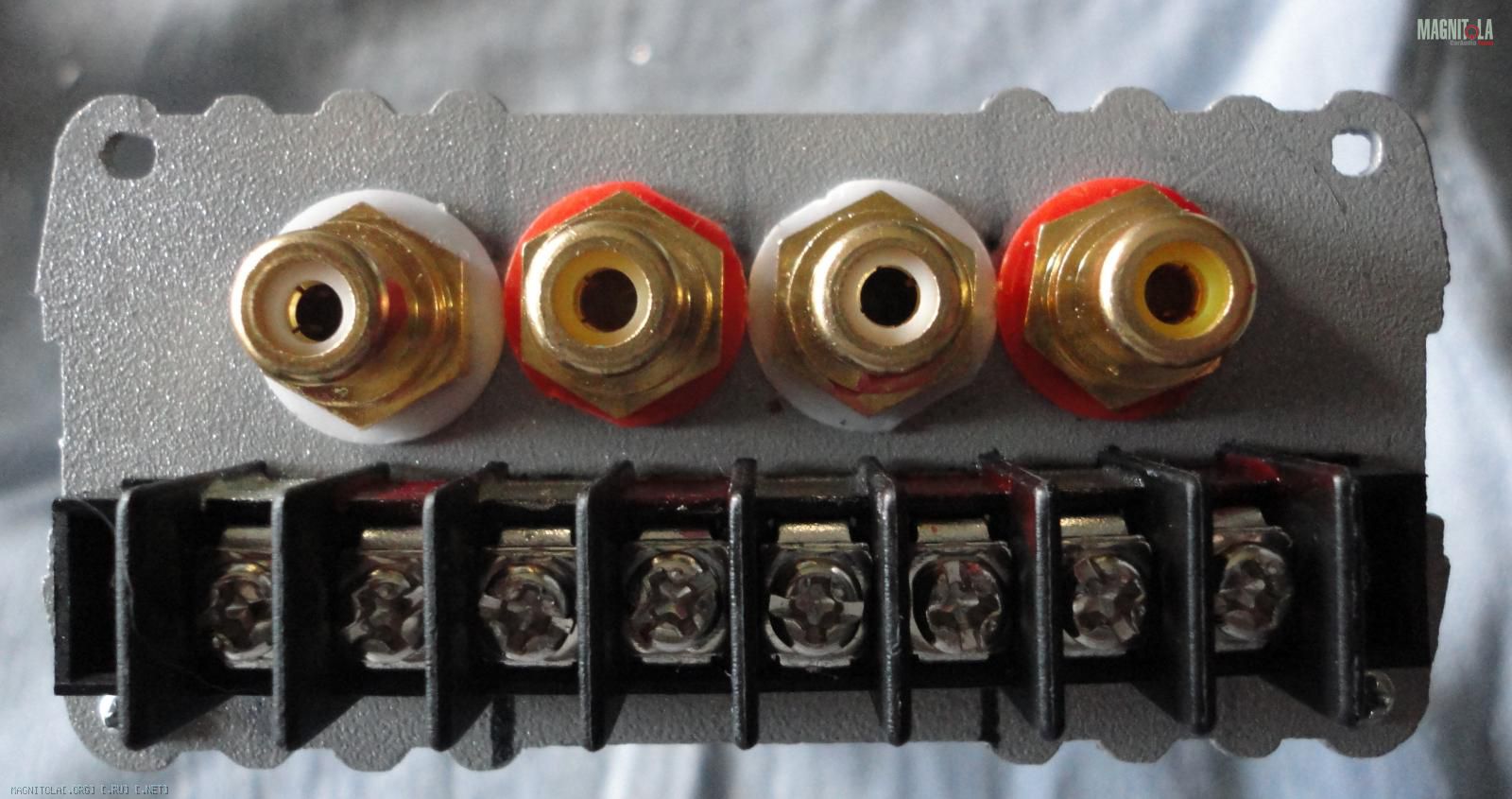

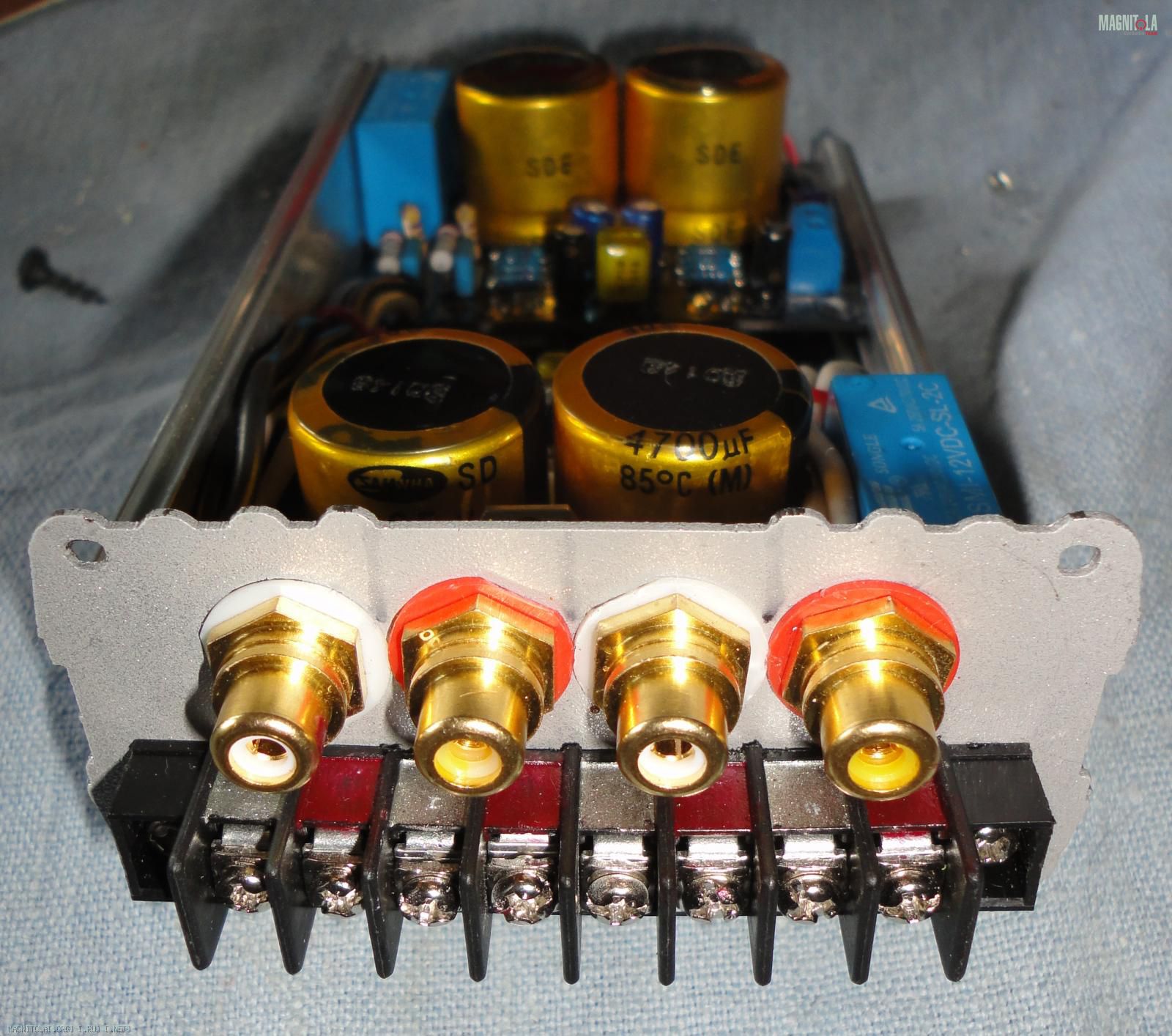

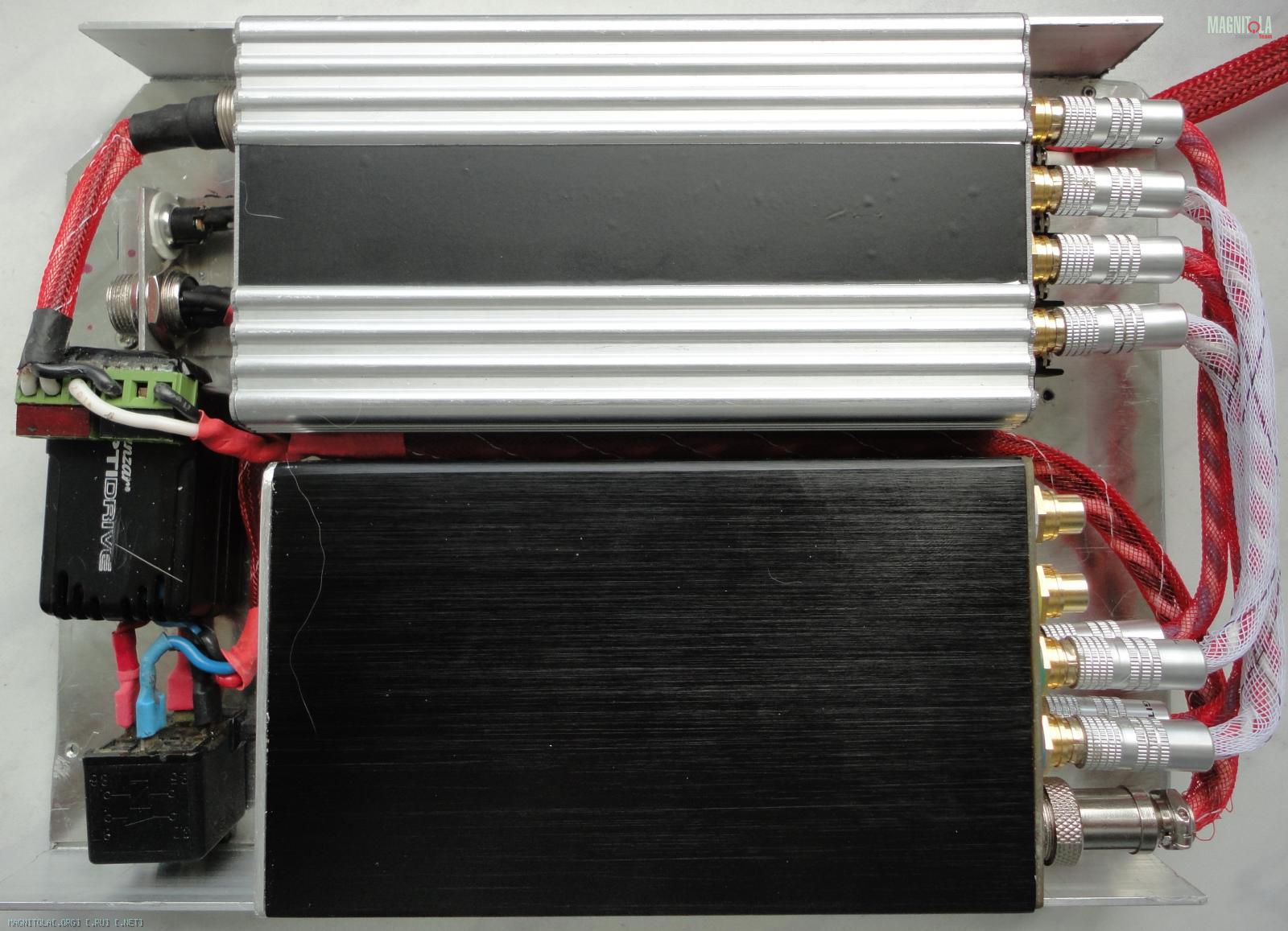

Развитие темы - миниУМ на фронт с возможностью ИТУН
4х20 Вт питание от двух стабилизированных резонансных ПН, частота преобразования 340 кГц, +16.5/-16.5 V.
Фильтров, гейнов нет, чистый УМ в классе АВ, достаточно горячий. Разработан в пару к процессору, сейчас стоит в моей системе.
Вложение 983268Вложение 983270Вложение 983272Вложение 983276Вложение 983274
kitafonchik, жду с нетерпением продолжения рассказа о твоих разработках. :)
Соглашусь, сабовый канал не стоит пихать под панель, но 2*100 вполне реально сделать. А вот моноблок ватт на 200-300 можно уместить в маленкий отдельный корпус, например, для установки под сиденье.Цитата:
Сообщение от WENQ
---------- Сообщение добавлено 09.04.2016 в 08:00 ----------
Не хилая такая "малышня"! где вы такие корпуса берете, интересно? Сделано все очень достойно.Цитата:
Сообщение от Rover
PitBullZ, спасибо за наводку, очень дешевый, простой и быстрый вариант, изначально уже рассматривал готовые платы из китая, но микры tpa3118 и 3116, питающиеся от однополярного напряжения, по-моему, слишком "детские" и недалеко убежали от встроенных в ГУ усилитей. Зная то, что китайцы умеют экономить на всем, готовых и дешевых изделий у них сложно найти. Не знаю почему, но феррит у них не продается, и медь там стоит как серебро, видимо. Задача разработать и собрать "с нуля" сначала опытный образец, но детали придется заказывать из китая, как ни крути, там они гораздо дешевле.
---------- Сообщение добавлено 10.04.2016 в 17:42 ----------
Я тут примерно прикинул , себестоимость деталей и корпуса для усилителя 2*100вт выйдет около 3000р, с условием,что большинство комплектующих заказывать из китая. Как думаете, стоит ли вообще заморачиваться собирать? Только на проектировку и сборку опытного образца уйдет несколько недель, а то и месяцев.
Вложение 984064
Заморачиваться стоит, если знаешь что соберёшь более качественный и в коробочках детальки имеются,а так дорого.
