stk не любят работать на 4 ом, могут, если понизить напряжение питания, но мощность будет не велика. они для нагрузки 6 - 8 ом сделаны
Эти микросхемы не представляют большой интереса для Caraudio, они разрабатывались, похоже, специально для домашних музыкальных центров( в даташите везде нагрузка 6 ом указана). Микра маленькая, обвязка минимальная, на этом все плюсы кончаются, т.к. это типичный усилитель AB-класса, и необходим крупный радиатор, тем более для мощностей 100Вт. По мне лучше уж TDAшки воткнуть 7294 например. Так что компактно и мощно не получится.Цитата:
Сообщение от catyara52

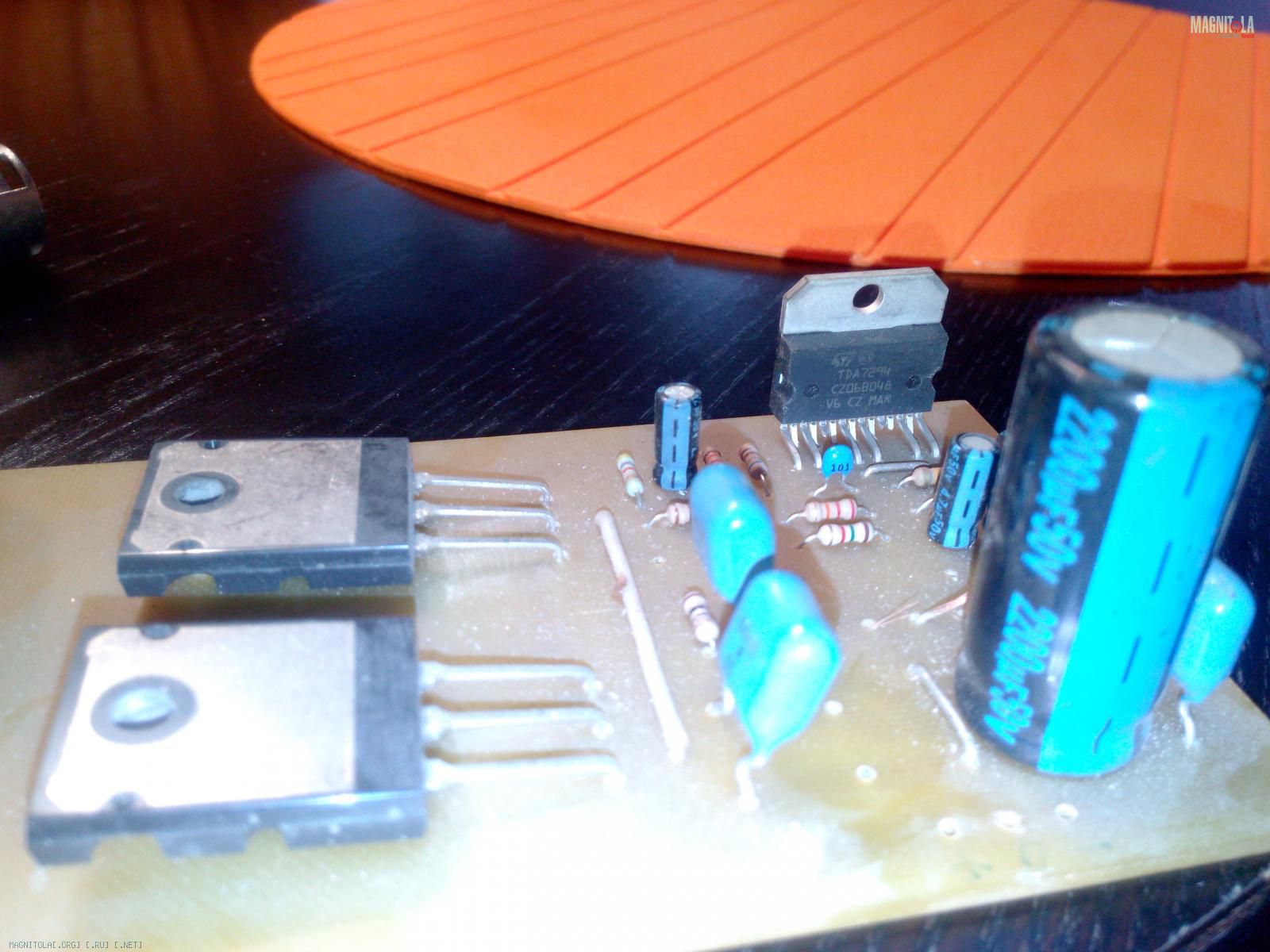

Вложение 985814 во всю полосу не пробывал играл на миды 4ом мощи заглаза,то что греется это да,прилично.все собирался на него вентилятор поставить но время показало что он ему не нужен.4года верой и правдой в нечеловеческих условиях.TDA 7294 если только усилинно транзисторами а так по низам проигрывает мне не понравилось.Вложение 985818чисто моё мнение!
Я как то купил на Али 1700 и 1702 - нормальные пришли, все работали... понятное дело что грейды там покупать или тот же ничикон с китайской фабрики - потом гемора не наберешься, но есть вещи которые только там можно купить ибо санкции и на частное лицо не отгружаются дистрибами - например, большие плиски или DSPЦитата:
Сообщение от Rover
Я ТРИЖДЫ!!! имел негативный опыт покупки РСМ1794, ну да не об этом речь в теме.Цитата:
Сообщение от andr_l
По поводу разработки УМ - надо себе уяснить, что на выходе будет изделие ДОРОЖЕ массового изделия. Поэтому девайс должен быть в чём-то уникальным - и корпус из стиральной машины тут не прокатит.
Платы, сделанные ЛУТ - это тоже только для себя любимого. Увы, таковы реалии - для себя всё что угодно, коммерческий проект такого не позволит.
Ну, и отсутствие бешеного интереса к теме - тоже в чём-то ответ топикстартеру :(
Чтобы не заканчивать пост негативом - вот один из вариантов:
1. Покупаем СУПРУ:
Supra SBD-A2130
2. Покупаем приличный КИТ
Правильно скрещиваем - ненужное отпиливаем и выкидываем, нужное припаиваем и прикручиваем.
Получаем за 5000 руб. хороший двухканальник.
Иль ну его нафиг- лучше готовые Урал или ЭОС купить и не заморачиваЦЦа? :)
В общем с 1DINновым усилителем пока притормозил, решил начать с чего попроще и подешевле.
Собрал вот такой вот тестовый образец усилителя для домашнего использования. Корпус имеет очень малые размеры, но в него удалось поместить 2 канала по 70вт и блок питания мощностью более 200вт. Усилитель построен на всеми известных микросхемах TDA 7294, которая выдает 70 вт, и до 100вт, но уже с большими искажениями. Схема включения микросхемы стандартная из даташита. Импульсный блок питания позволят уменьшить габариты, преобразует сетевые 220 вольт в постоянное напряжение -+30в. На входе стоит фильтр от ВЧ помех, также есть функция плавного пуска. На небольшой громкости вентилятор работает на 20%, но при увеличении нагрузки и нагреве радиаторов включается на полную мощность. Пока что тестирую, звучит довольно не плохо)
Все мотал вручную, доссели и трансформаторВложение 1010258

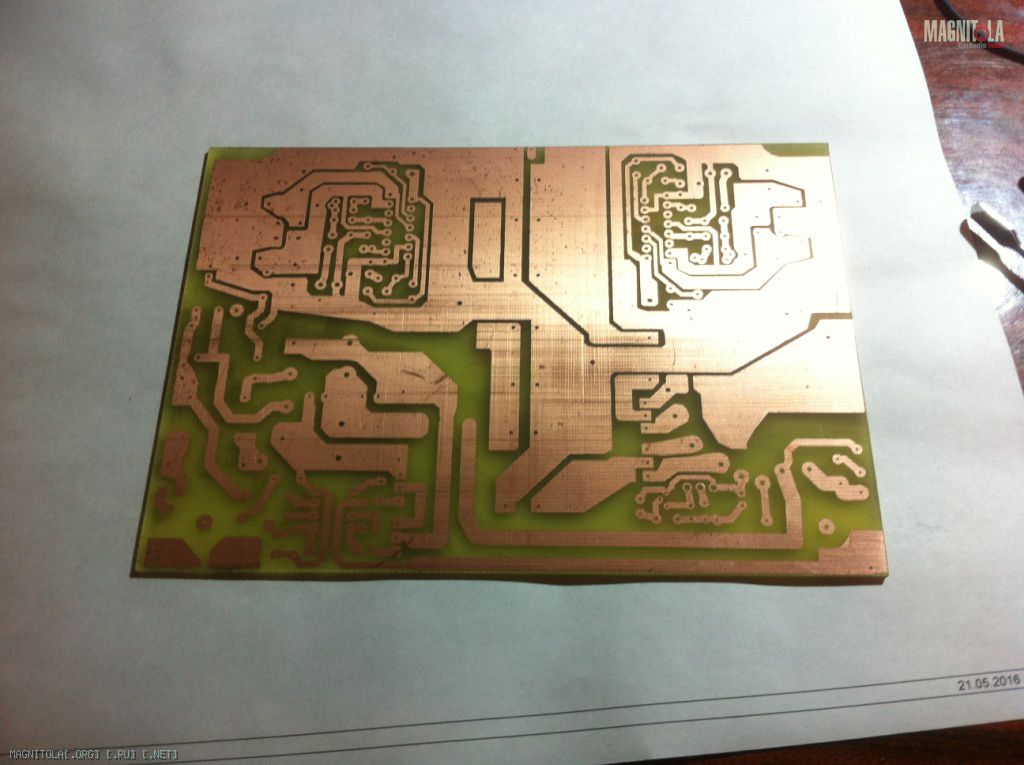

печатка - лазер, утюг, тут ничего нового Вложение 1010260
Сначала монтируем детали на радиатор, и только потом припаиваем на плату Вложение 1010262

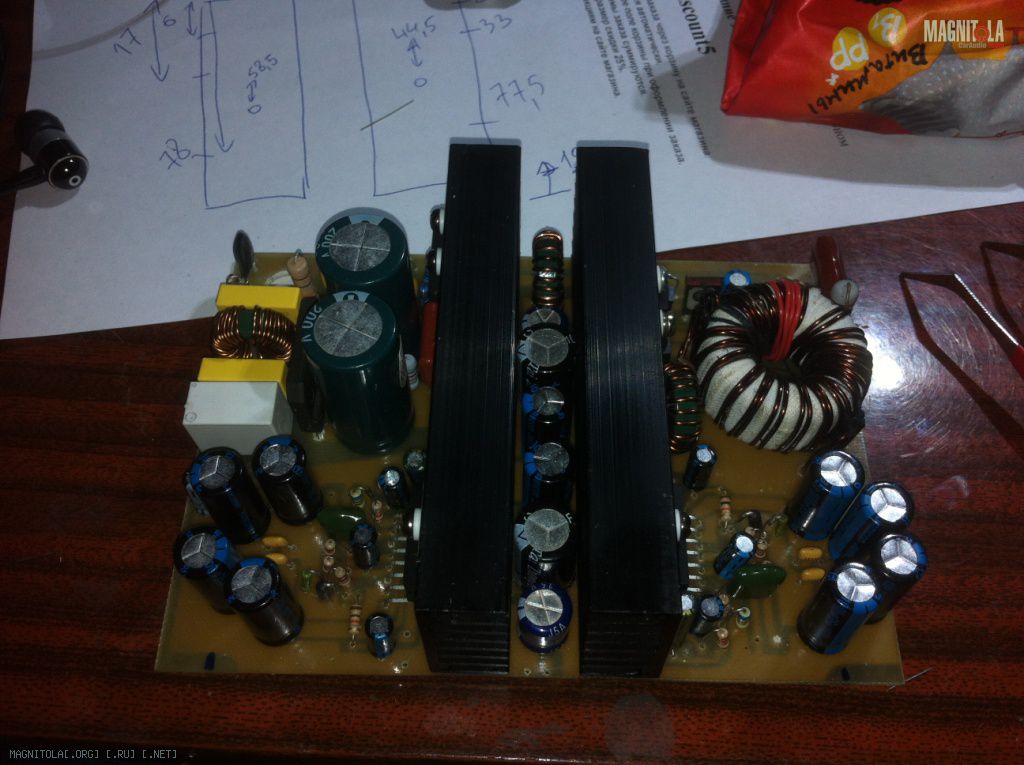

Собираем плату Вложение 1010264
С одной стороны высоковольтные кондеры фильтр и прочееВложение 1010266
С другой трансформатор, схема управления вентилятором и второй канал усилителяВложение 1010268
Корпус - пластмасса, все высчитано до миллиметраВложение 1010256

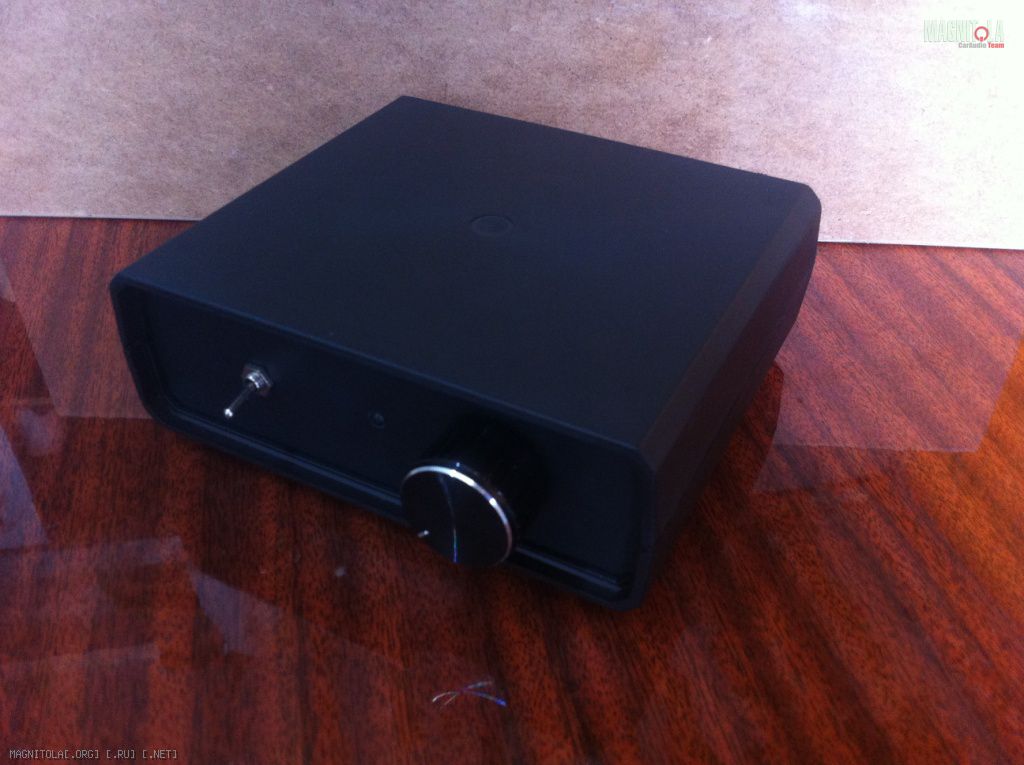

Передная панель - выключатель, ручка громкости, тумблер включенияВложение 1010270

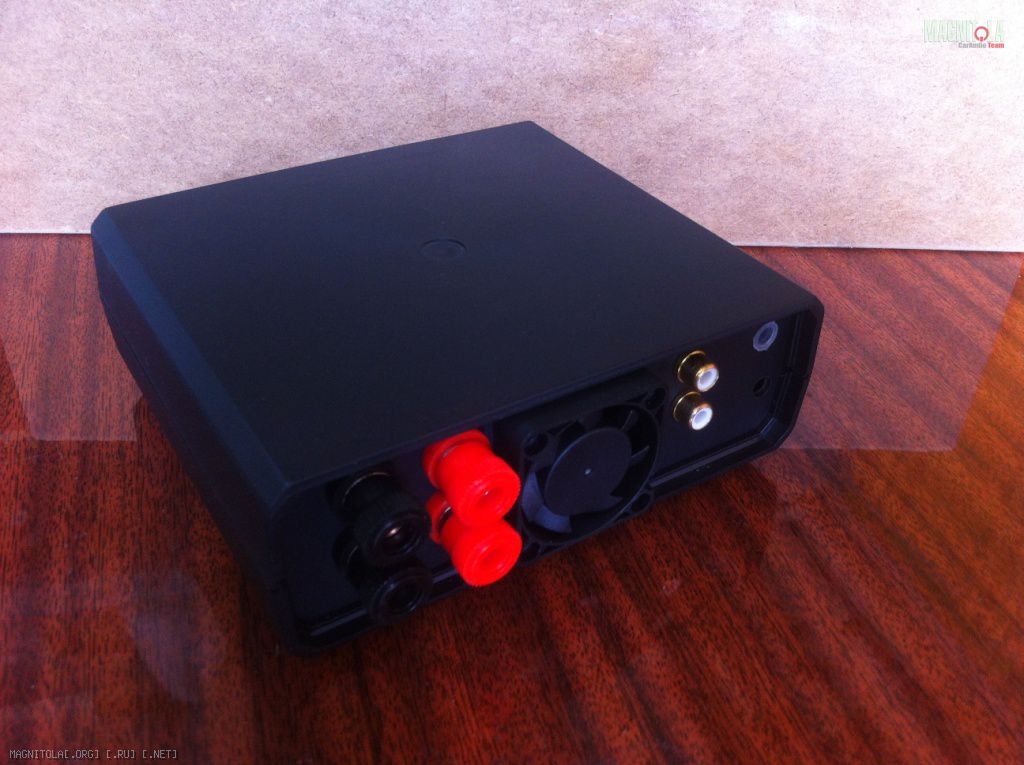

Задняя стенка - клеммы для подключения АС, вентилятор, отверстие для сетевого шнура, 2 RCA Вложение 1010272

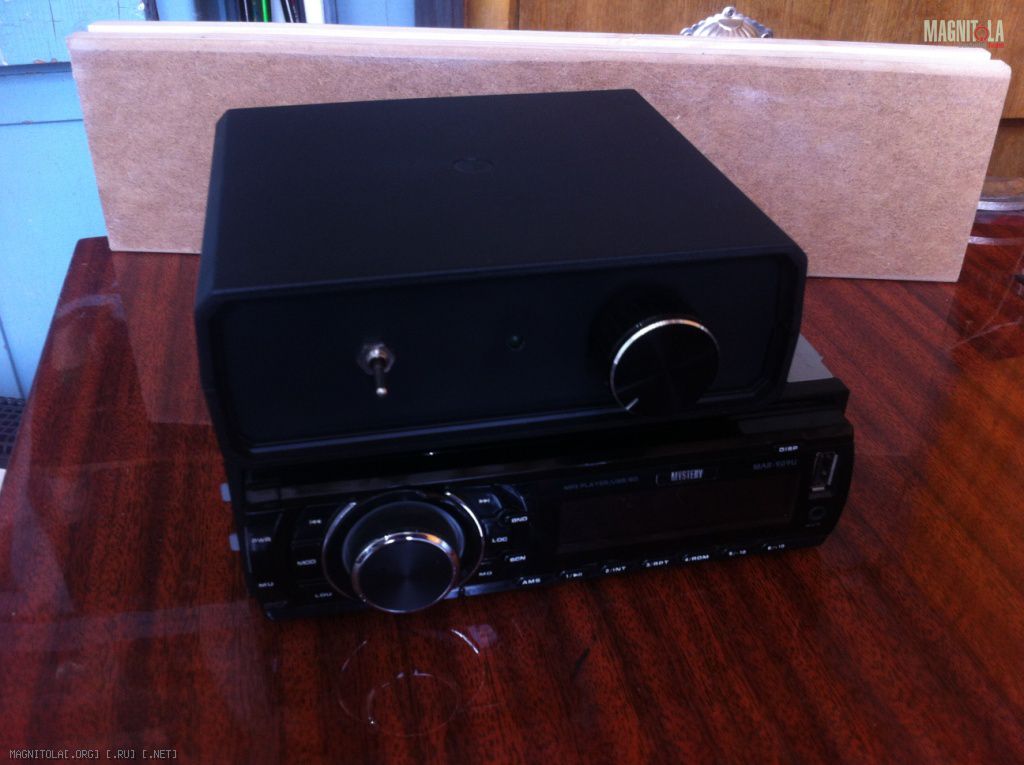

Вот для сравнения, усилок получился меньше магнтолы:tongue:, пока тестирую на нагрев и надежностьВложение 1010274
Кстати, себестоимость одного такого усилка выходит около 1600-1700рублей (посчитал даже припой), детали брал у нас в магазине, если заказывать из китая, будет дешевле соответственно. Так что можно что-то подобное и для авто собрать, только найти 1din-овые корпуса....:yes:
Лучше всего TDA 7294 звучит по схеме MF-1 http://datagor.ru/amplifiers/chipamp...dnojj-oos.html
корпус+терминалы себестоимость минимум удвоят, и всё равно, для эстетов УМ с гибридной ООС может пригодиЦЦа ;)автопром такого не выпускает.Цитата:
Кстати, себестоимость одного такого усилка выходит около 1600-1700рублей (посчитал даже припой), детали брал у нас в магазине, если заказывать из китая, будет дешевле соответственно. Так что можно что-то подобное и для авто собрать, только найти 1din-овые корпуса
сразу мимо, ни звука не мощи, 7294 приемлимо играет без транзюков с выходной мощностью не более 30-40 Вт.Цитата:
Сообщение от catyara52
Усилять по схеме Чивильчича не стоит...По усилению не плохие варианты в даташите с двойным питанием,собирали слушали,норм....
STK много левака...да и цены космические были...)
---------- Сообщение добавлено 31.05.2016 в 13:54 ----------
60Вт, а дальше искажения...Цитата:
Сообщение от kitafonchik
Цитата:
Сообщение от Rover
Повторение устройства по ссылке, с учётом комментария вашего "автопром такого не выпускает", даст преимущество существенное в звуке перед вариантом купить дешевый готовый и его твикнуть?
---------- Сообщение добавлено 14.09.2016 в 08:37 ----------
Вот, кстати, вариант аналогичный вашей ссылке, но в готовом для авто исполнении:http://datagor.ru/amplifiers/chipamp...-usilitel.html
Если обратите внимание на схемотехнику, применяется положительная обратная связь по току. А это повышает требования к блоку питания раза в два, по токовой отдаче.Цитата:
Сообщение от Suse
К какому попало БП эту схему цеплять не стОит.

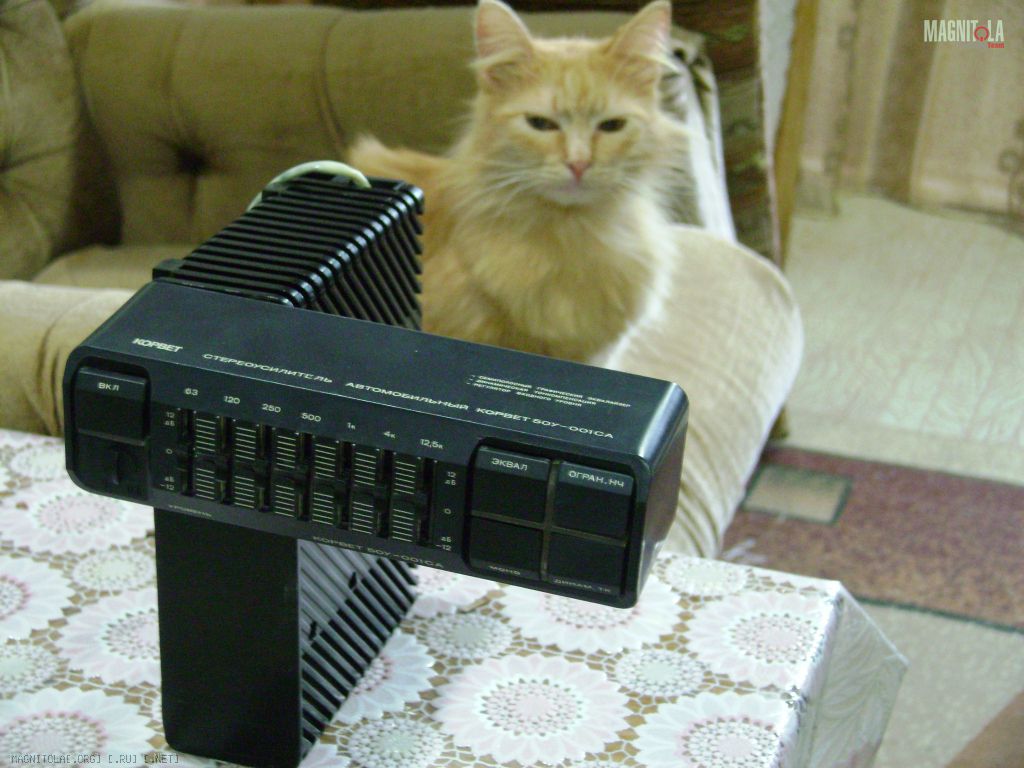

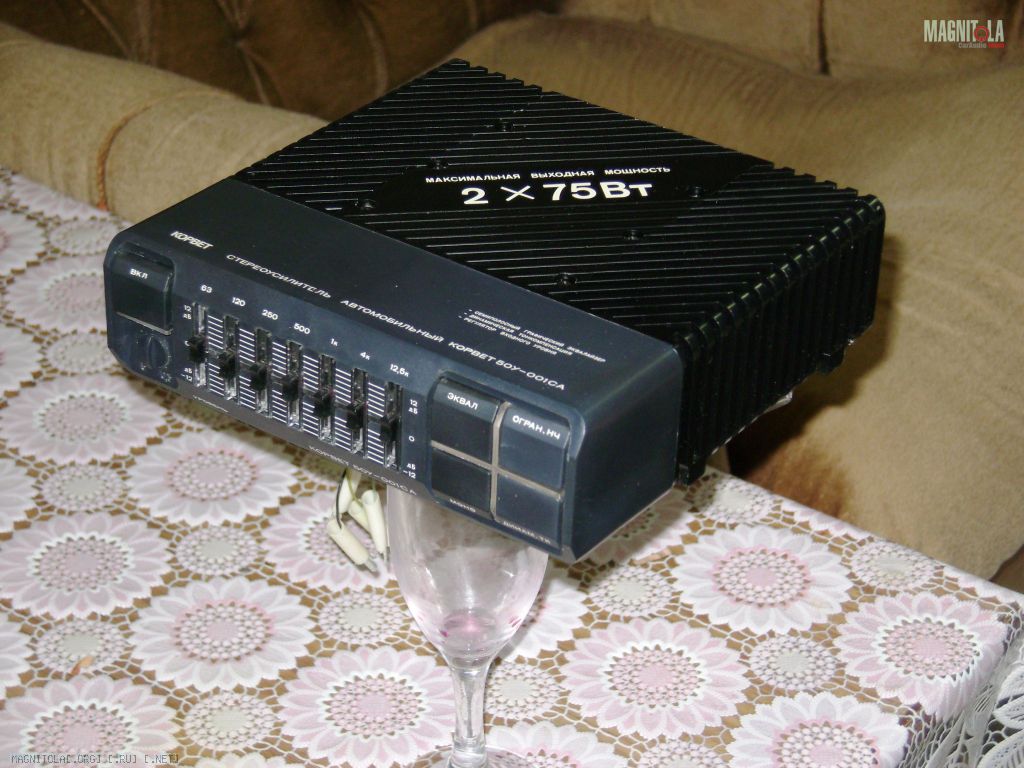

Из компактных, есть у меня автомобильный "КОРВЕТ" 50У-001СА, по топологии класса "Н". Раскачивает RMS 30 Вт при 14,4В.
Вложение 1056814Вложение 1056816
Однозначно экономичнее АВ с отдельным БП, но мощность ограничена. На 20 Гц проседает на 3 дб.
