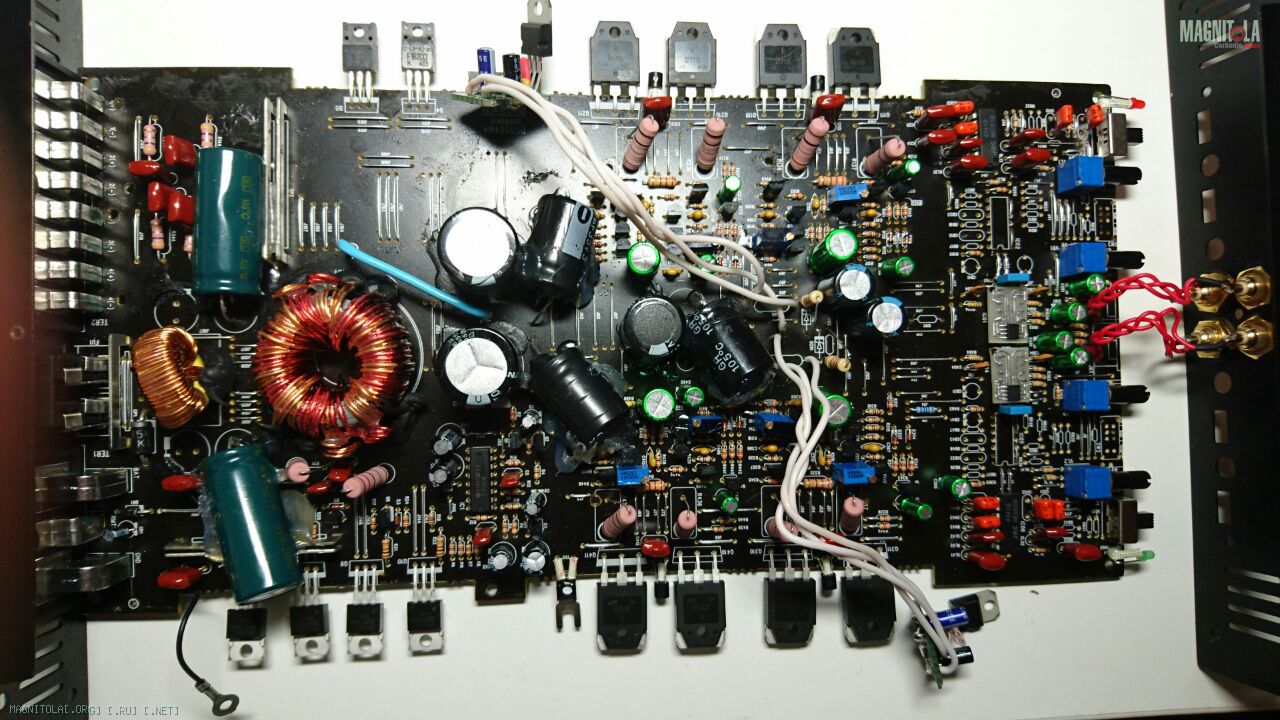

твик mystery mk 4.80

да знаю.просто решил в комплексе все заменить
В итоге добавил вместо ПСНов линейные интегральные стабы, на lm7815, lm7915. теперь стало -15.20, 14.90

Настроил токи покоя на 10мА. и впаял остальные кондеры коррекции АЧХ.
Звук очень приятно удивил, раньше был звук как из ведра с жуткими наводками, сейчас чистый с широкой сценой. Вообщем твик прошел не зря) еще потрудится старичок.

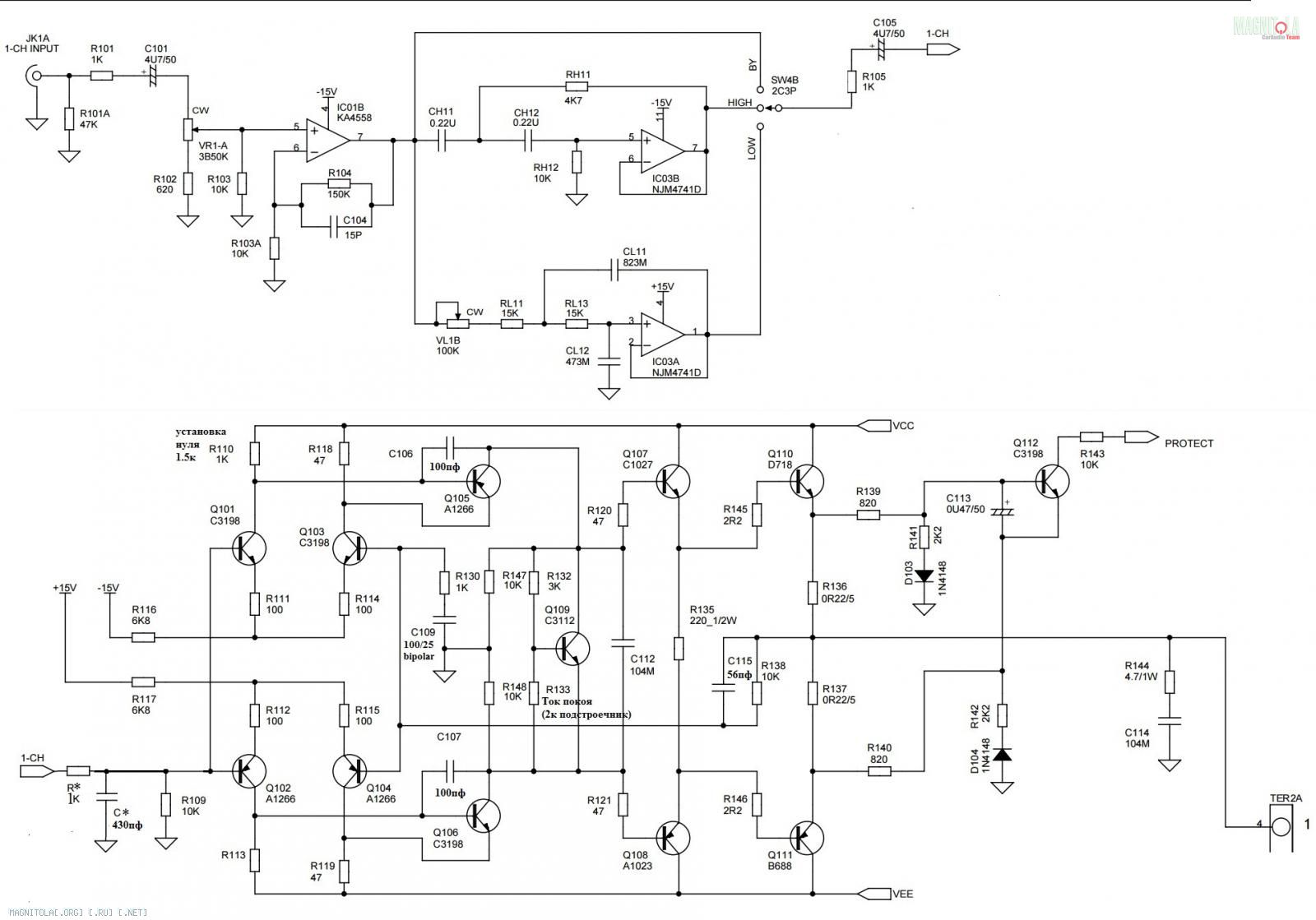

Все конечные изменения отображены на схеме:

В планах перемотка транса , ток с чего начать хз и возможно удалю все перемычки для мостового подключения (теперь нету смысла и наводки от БП ловят) и снизить частоту сраза ФВЧ фильтра.

PS знакомый решил повторить по моим опусам твик, решил начать со стабилизаторов на 15в. выпаял стабилитроны и баластные резисторы и решил включить без них , в итоге постоянно горит КРАСНАЯ лампочка даже уже со впаяными новыми интегральными стабилизаторами
подскажите куда смотреть ... вот в этой цепи возможно транзисторы сгорели во всех каналах или что то еще?

Сообщение от martin0

Звук очень приятно удивил, раньше был звук как из ведра с жуткими наводками, сейчас чистый с широкой сценой.

Теперь бы еще посмотреть осциллографом как выросли выбросы на фронтах прямоугольника.

Сообщение от JumPixX

Сколько по твоему мнению усилитель может выдать на канал (без твиков)? И вопрос, возможно ли как-то фильтр hpf поднять хотябы до 150Гц?

---------- Сообщение добавлено 04.03.2017 в 00:58 ----------

А то мучаюсь, ищу как поднять ФВЧ и чем, ибо магнитолой нет возможности...

Думаю где-то около 50 Вт

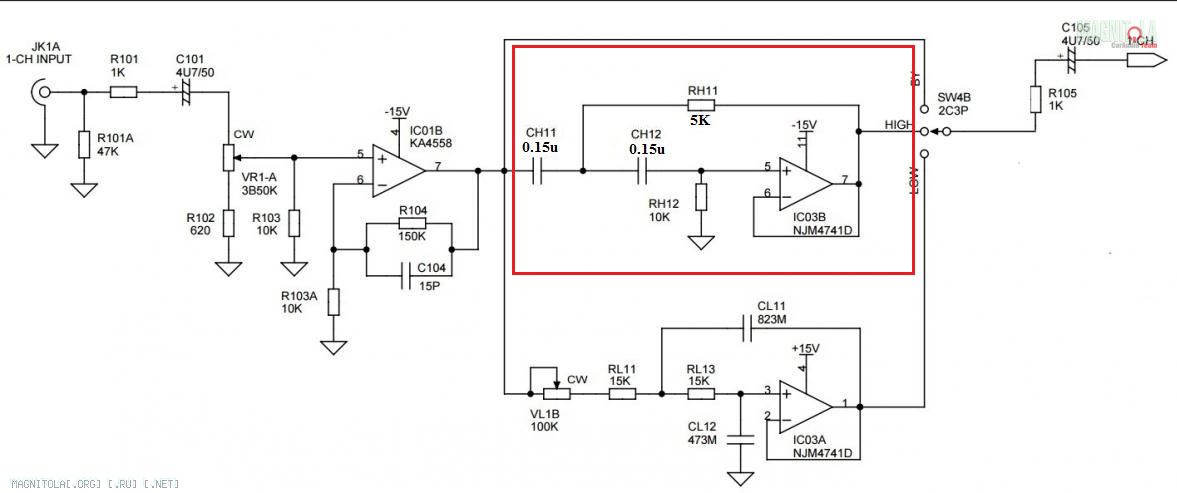

Вот для одного канала изменил номиналы под Fs=150Гц.

и пленку желательно вот такую поставить
https://www.chipdip.ru/product/b32529c1154j000

Сообщение от martin0

Думаю где-то около 50 Вт
Вот для одного канала изменил номиналы под Fs=150Гц.

и пленку желательно вот такую поставить
https://www.chipdip.ru/product/b32529c1154j000

Я плохо понимаю в электроники, базово, я так понял это это ты в схеме поменял сопротивление R и две плёнки неполярных заменил, не плохо было бы подробнее объяснить
Если я правильно понял, то не плохо было мне как то наглядно показать где в схеме стоят те сопротивления и конденсаторы которые нужно заменить (желательно оба сопротивления)

я же специально обвел красной рамкой где все менялось) и кстати почему такая высокая частота? наоборот нужно снижать.саб так высоко не играет)
резисторы RH11, RH21, RH31, RH41 меняешь на 5 кОм. пленочные конденсаторы CH11, CH12, CH21, CH22, CH31, CH32, CH41, CH42 меняешь на 0.15 мкф.

Сообщение от martin0

я же специально обвел красной рамкой где все менялось) и кстати почему такая высокая частота? наоборот нужно снижать.саб так высоко не играет)
резисторы RH11, RH21, RH31, RH41 меняешь на 5 кОм. пленочные конденсаторы CH11, CH12, CH21, CH22, CH31, CH32, CH41, CH42 меняешь на 0.15 мкф.

Не высокая, усилитель на фронт, мне его на СЧ и ВЧ. Вот теперь беспокоит еще, то что на ВЧ то хватит, номинал их 40 ватт, а вот у СЧ 100 ватт, нехилая недостача.
Одного не понял, на схеме 2 конденсатора и 2 резистора которые надо менять, я так понял ты мне это еще написал для 2 других каналов, а конденсаторов откуда так много?

Я написал для всех 4 каналов что нужно менять.на схеме выше изображено для одного канала что где и какой номинал.

Сообщение от martin0

Я написал для всех 4 каналов что нужно менять.на схеме выше изображено для одного канала что где и какой номинал.

Вот, теперь понял тебя прекрасно, спасибо большое! Это нужная информация, ибо я не первый жалуюсь на ФВЧ 100Гц, и толком не нашел как поправить, уже более склонялся к замене на процессорную ГУ.
Надеюсь я смогу через эту программку рассчитать для 160Гц, а то рассчитал, но без замены уже обоих резисторов не обойтись.
И вопрос, что лично ты от себя сразу посоветуешь за компанию на усилителе заменить?

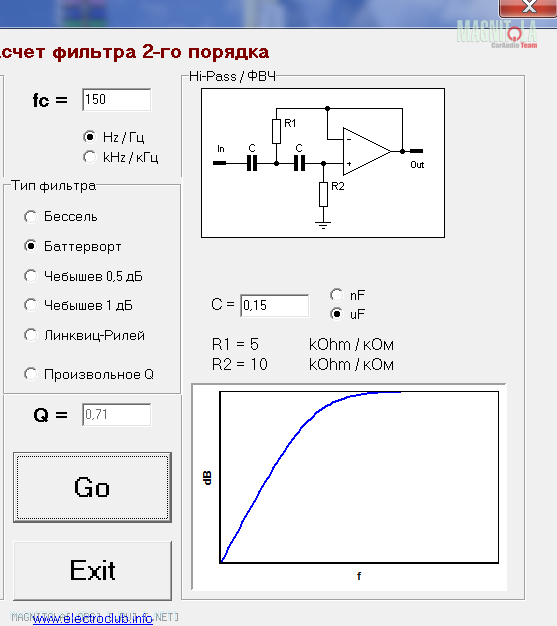

http://www.electroclub.info/soft/dow...s/filtr2nd.zip
Это программа для расчета.Очень не рекомендую менять номинал резистора RH11 и соответственно его же в других каналах.лучше менять номиналы конденсаторов.то что заменить.я уже 2 страницы об этом расписывал подробно,советую к прочтению.
