Твик Mystery mr 1.300

**Senya** · 05.07.2018 19:42

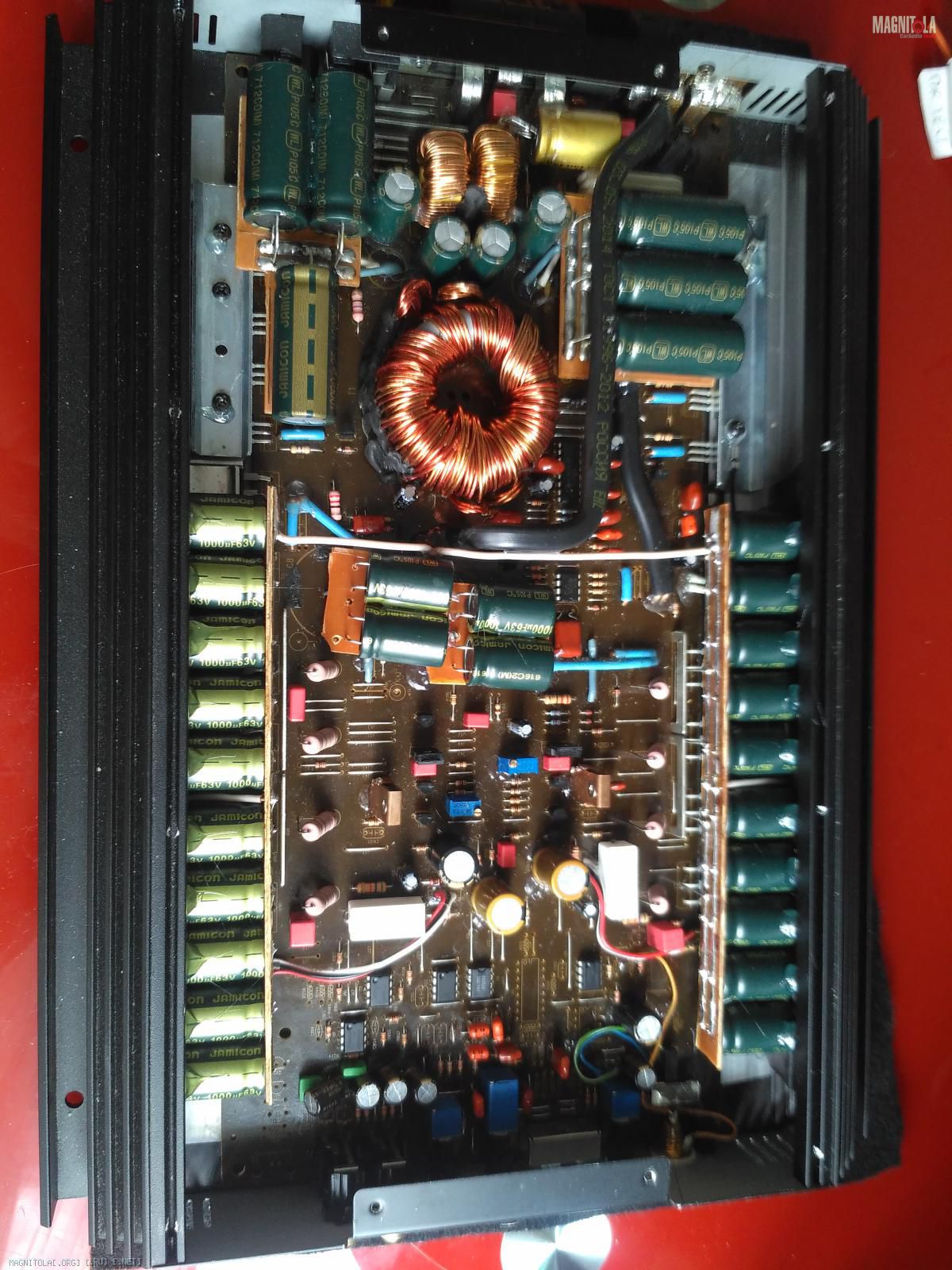

Со свободным временем был напряг, делал усилитель мелкими урывками.

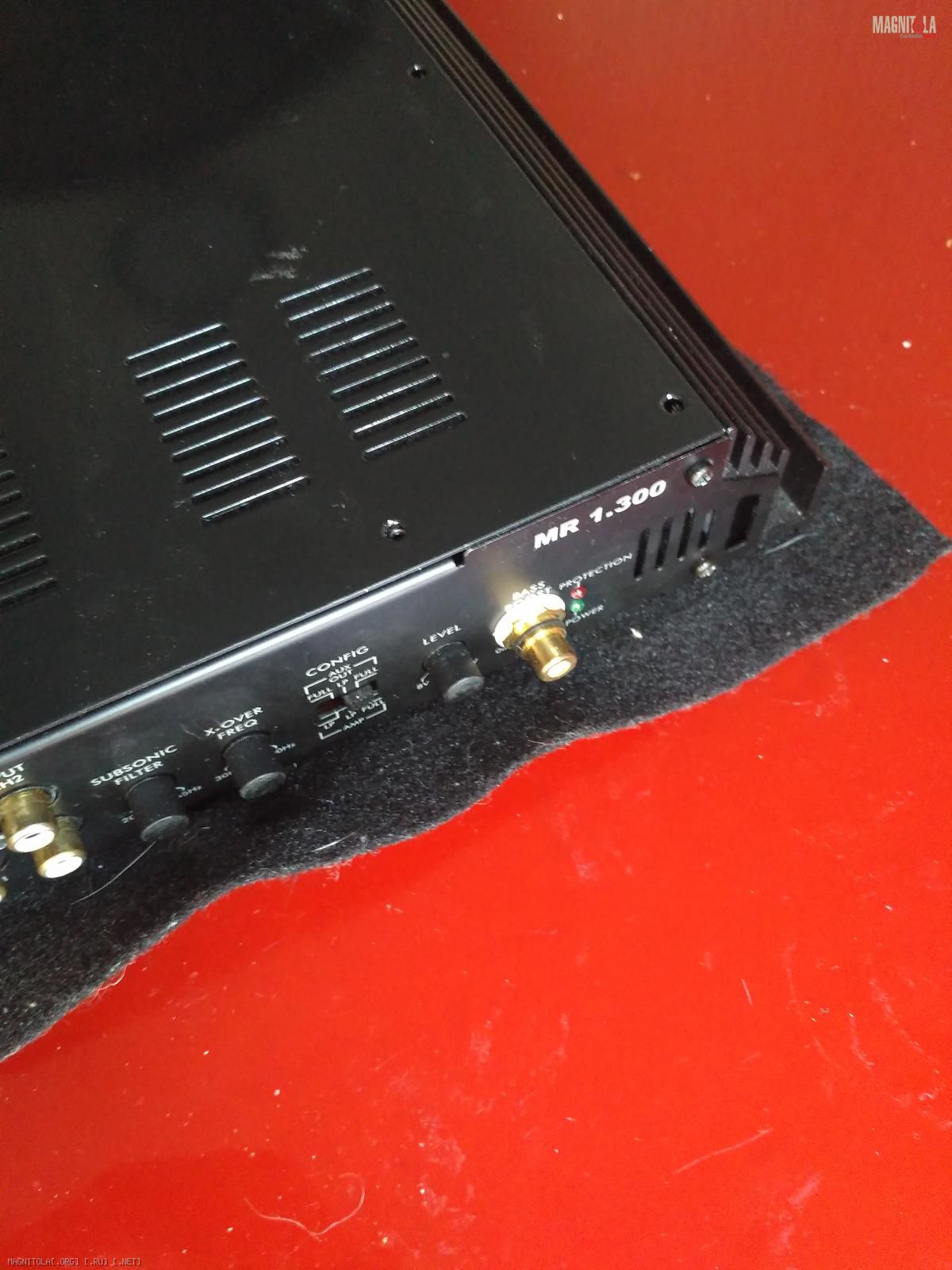

Но наконец доделал. Реализовал переключатель, с отдельным RCA для обхода штатного кроссовера, задействован только регулятор чувствительности.

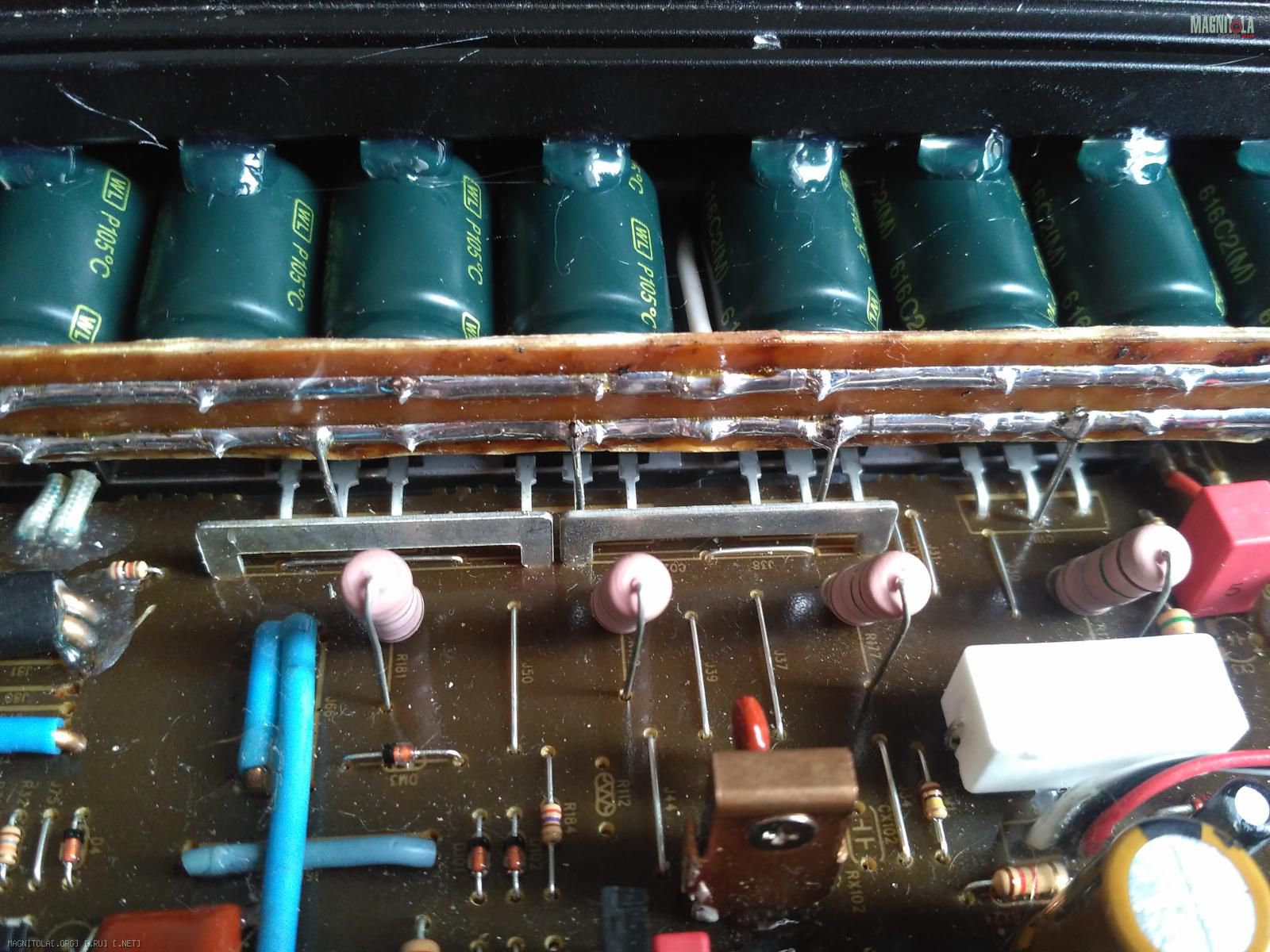

По подпору питания получилось более 70000МкФ в первичке, и по 18000МкФ на плечо во вторичке.
Подстроил ток покоя, выведя его в, можно сказать, реальный ноль. Поставленную цель, в принципе, достиг. На общем фото крышка просто лежит не прекрученная.

Нажмите на изображение для увеличения
Название: IMG_20180705_104648.jpg
Просмотров: 0
Размер: 221.7 Кб
ID: 1233108

Нажмите на изображение для увеличения
Название: IMG_20180705_104624.jpg
Просмотров: 0
Размер: 250.5 Кб
ID: 1233110

Нажмите на изображение для увеличения
Название: IMG_20180705_104616.jpg
Просмотров: 0
Размер: 213.2 Кб
ID: 1233112

Нажмите на изображение для увеличения
Название: IMG_20180705_104603.jpg
Просмотров: 0
Размер: 281.5 Кб
ID: 1233114

Нажмите на изображение для увеличения
Название: IMG_20180705_193510.jpg
Просмотров: 0
Размер: 154.8 Кб
ID: 1233144

Нажмите на изображение для увеличения
Название: IMG_20180705_193528.jpg
Просмотров: 0
Размер: 141.4 Кб
ID: 1233146

**MAGNITOLA** · 05.07.2018 19:42

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Aleksey** · 06.07.2018 02:05

Сообщение от Senya

Подстроил ток покоя, выведя его в, можно сказать, реальный ноль.

Куда ты его вывел?

**Senya** · 06.07.2018 07:12

Сообщение от Aleksey

Куда ты его вывел?

Настраивал по приложенной схеме. На прогретом усилителе выставил вначале 0.4мВ, потом опустил до 0-0.1 мВ. Показания чуть менялись, в процессе наблюдения.
Я где то ошибся?

Нажмите на изображение для увеличения
Название: 88198334.gif
Просмотров: 545
Размер: 53.2 Кб
ID: 1233224

**FFZ** · 06.07.2018 08:06

Сообщение от Senya

Настраивал по приложенной схеме. На прогретом усилителе выставил вначале 0.4мВ, потом опустил до 0-0.1 мВ. Показания чуть менялись, в процессе наблюдения.
Я где то ошибся?

и правильно сделал, т.к. как минимум абсолютно бессмысленно на сабовом усилителе выстраивать ток покоя как на усилителе для широкополосного тракта на фронт или тыл.

**Senya** · 06.07.2018 08:45

Сообщение от FFZ

и правильно сделал, т.к. как минимум абсолютно бессмысленно на сабовом усилителе выстраивать ток покоя как на усилителе для широкополосного тракта на фронт или тыл.

Я так же посчитал. Меня сейчас один момент смутил, я производил настройку на крайней(ближней к БП) паре транзисторов. Правильно ли это с точки зрения различий в параметрах транзисторов? Стоит ли провести перепроверку остальных симметрично расположенных пар?

**IlSan** · 06.07.2018 09:11

Сообщение от Senya

.... Стоит ли провести перепроверку остальных симметрично расположенных пар?

Думаю, что это, лишнее...

**FFZ** · 06.07.2018 11:03

Сообщение от IlSan

Думаю, что это, лишнее...

+1!
Согласен, группы же транзисторов скорее всего не подбирались, т.ч. разбег будет, но это в данном случае не критично, посему накой себе мозг делать стремлением к идеалистической модели

.

**Aleksey** · 06.07.2018 16:43

Сообщение от Senya

производил настройку на крайней(ближней к БП) паре транзисторов.

А там точно стоЯт разные транзисторы?

**Senya** · 06.07.2018 18:22

Сообщение от Aleksey

А там точно стоЯт разные транзисторы?

Не совсем понял вопрос. Один тип транзисторов вынесен на одну сторону, второй на противоположную. Какие с какой стороны по памяти не скажу.
Соответственно и замер производился между эмиттерами двух транзисторов, находящихся ближе к БП.
