Твик Mystery mr 1.300

Всем добрый!
Речь пойдет о заслуженном усилителе бюджетного уровня. Так сложилось, что я решил снова собрать себе систему в машину, с ограниченным бюджетом. Готовые решения при имеющихся деньгах не особо радовали. А вариант купить и в последствие доработать был интересен как минимум по двум пунктам:
1) возможность попробовать что то новое для себя.
2) возможность расширить бюджет, за счёт постепенной покупки компонентов для доработки.
Пациентом для работы на сабвуфер стал обозначенный mr 1.300, который с учётом стоимости твика выходил дешевле, чем все остальные варианты, а по качеству звука должен их превосходить.

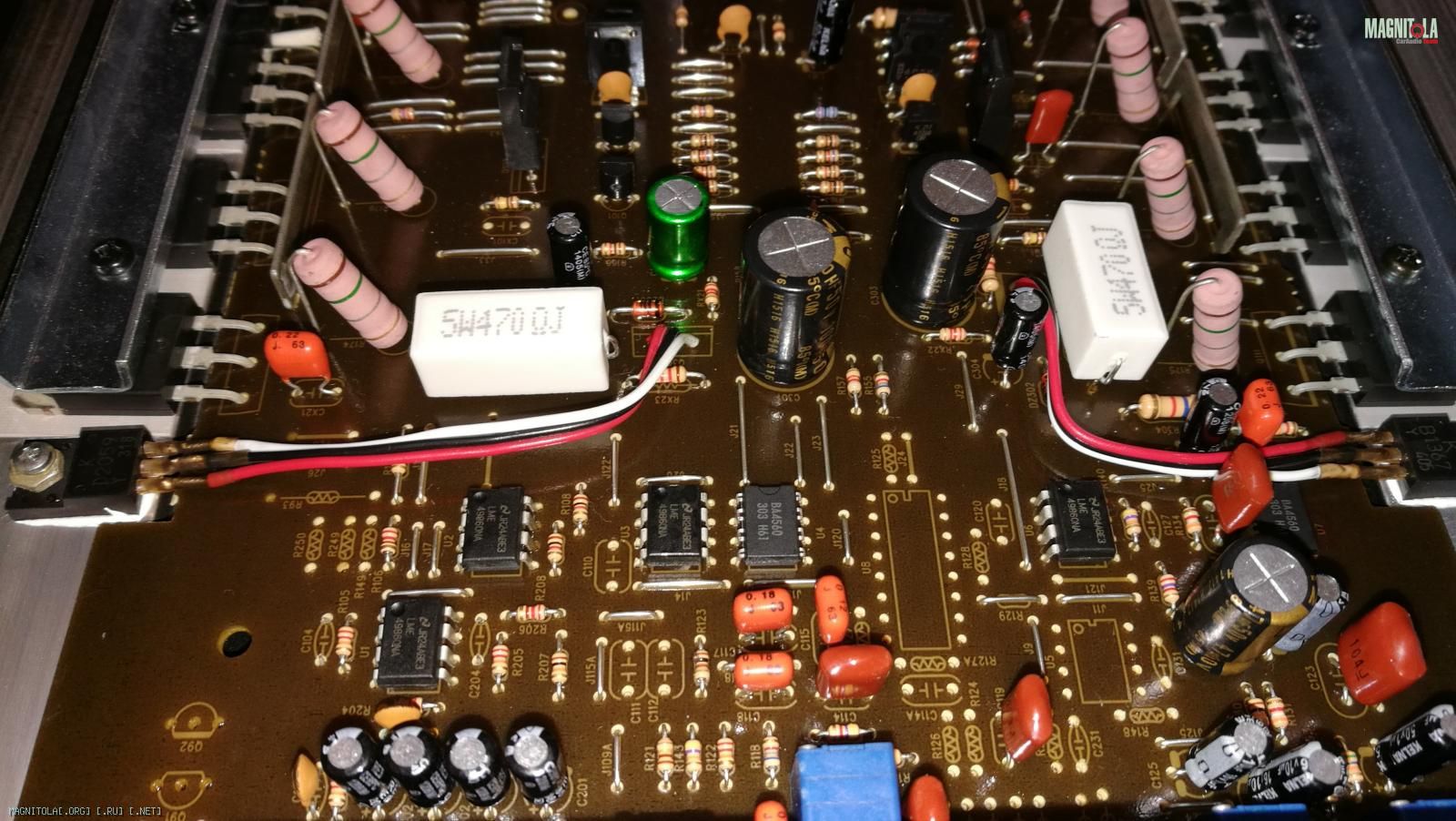

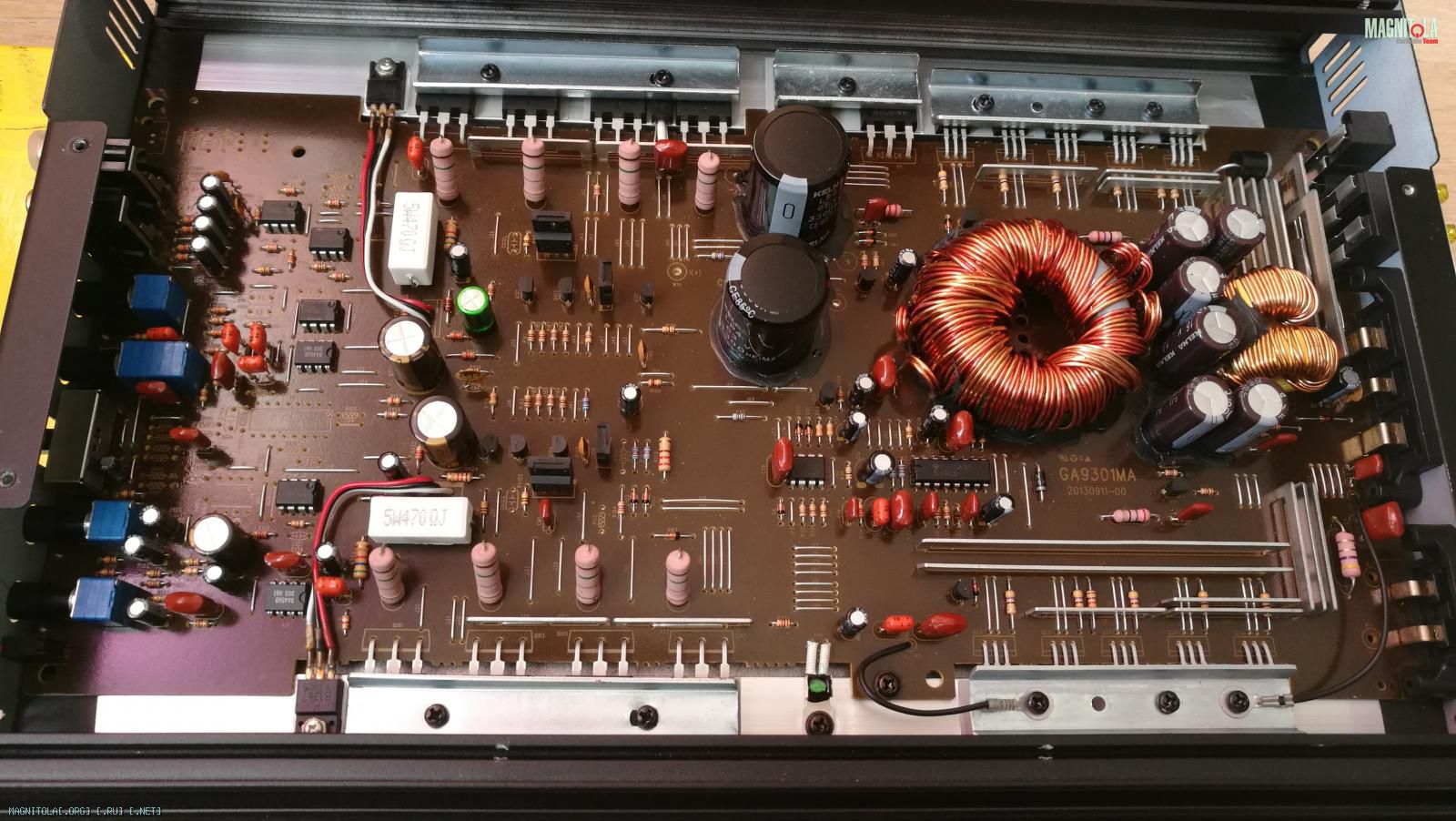

Приступим: усилитель приехал ко мне уже немного доработанным- удален ОУ "проходного" канала и его обвязка, , заменены ОУ в прямом тракте, и заменены некоторые конденсаторы на хорошие, и другие классические схемы твика- все доработки видно на фото.
Вложение 1208924Вложение 1208926

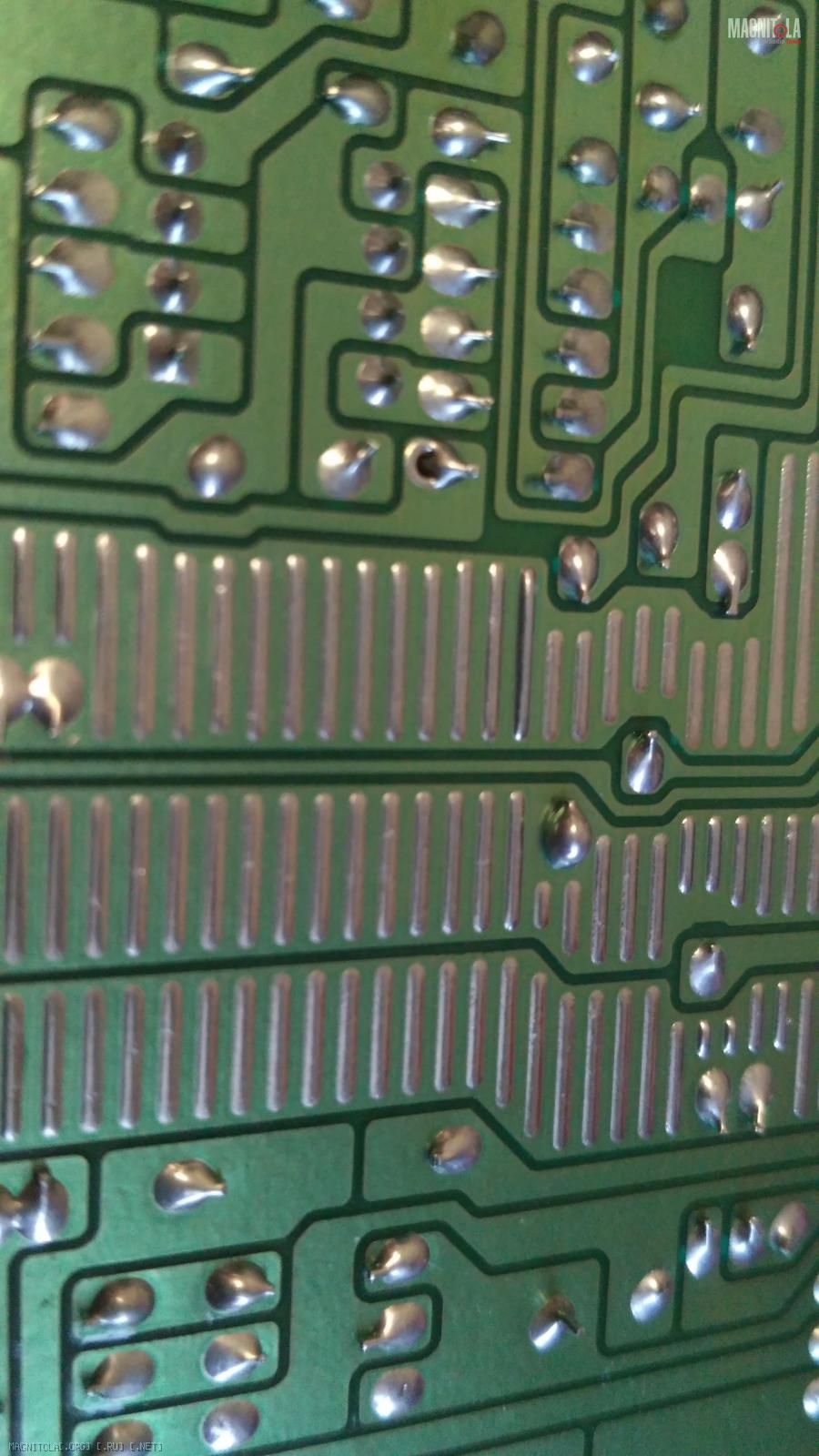

Пока у меня нет комплектующих для доработки, я решил сделать полную пропайку платы там, где не буду в последствие ничего трогать. Зачем? На фото видно
Вложение 1208928

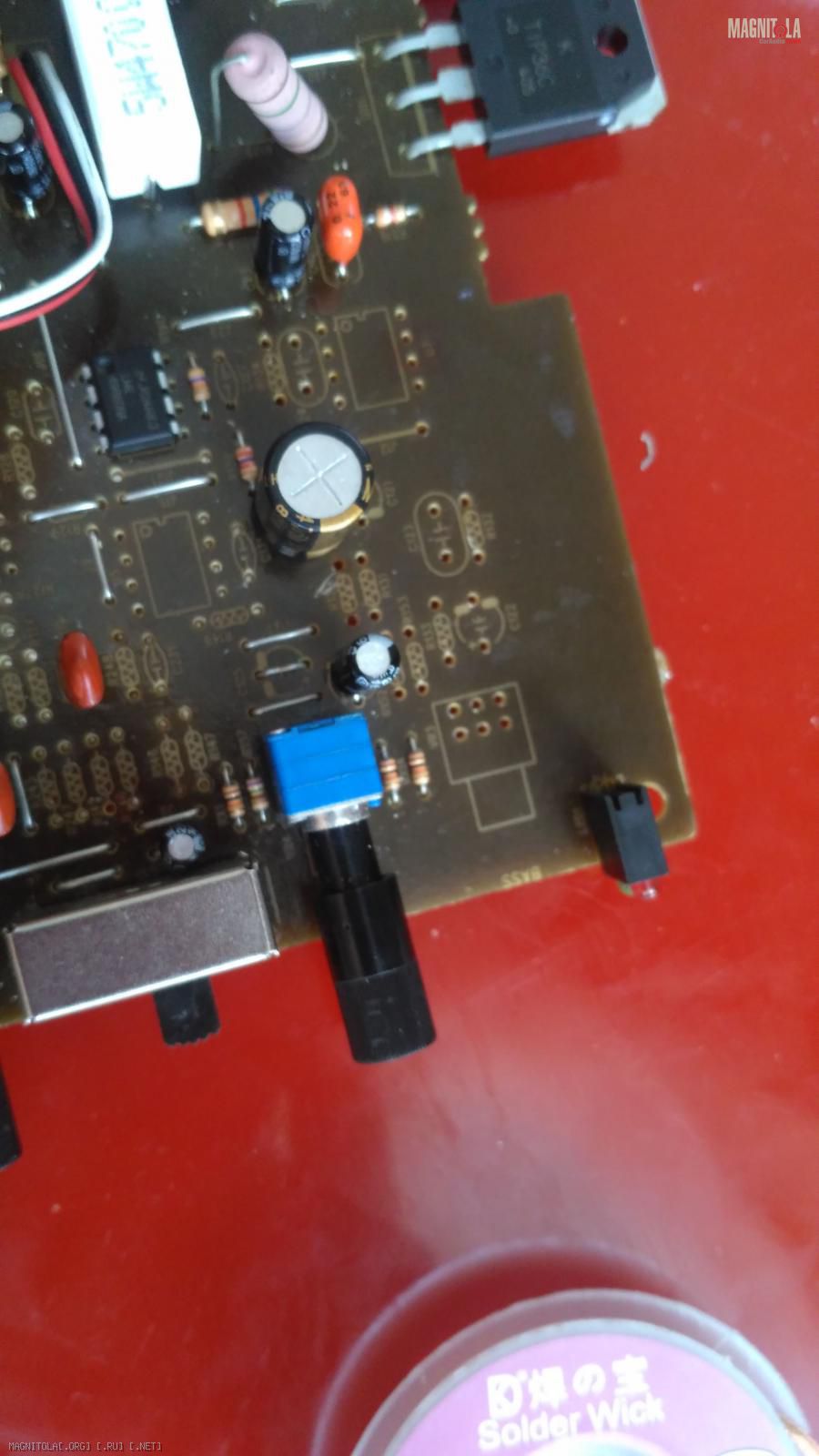

Далее, что бы каждый раз не содрагаться при виде этой надписи, я убрал бас буст.
Все удаленные элементы видно на фото. К ним добавляется резистор R123, который нужно заменить на перемычку, так же перемычку ставим взамен конденсатора С125
Вложение 1208930

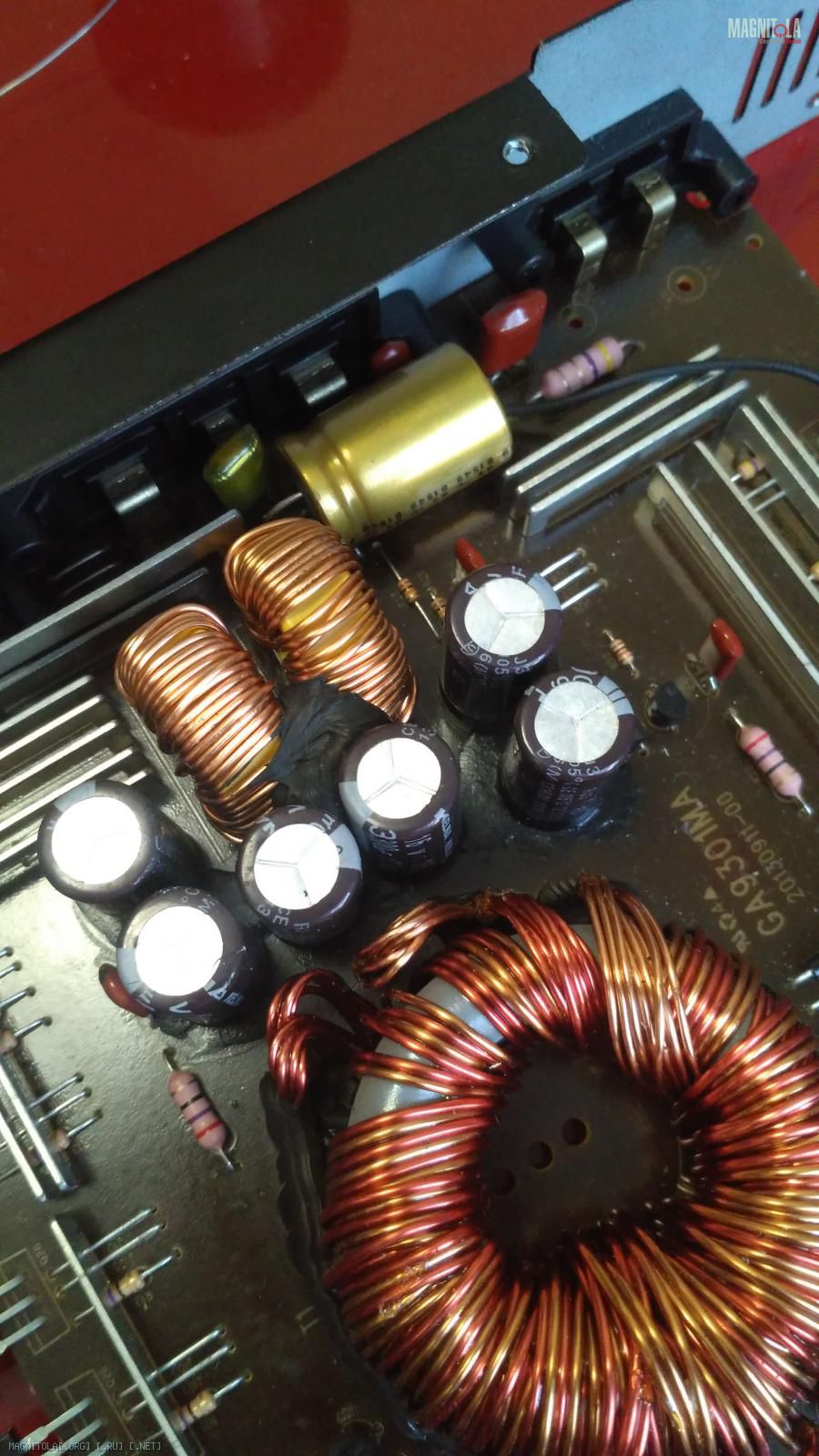

В процессе пропайки решил реализовать совет, который много где встречается- на входе в БП, перед основной "батареей" конденсаторов ставится более качественный. Реализовано это так:
Вложение 1208944
Номинал этого конденсатора 2200 uf(nichicon fw)- валялся не востребованный, дополнительно поменял керамический конденсатор на плёночный, без изменения номинала.

Продолжил ковырять усилитель.

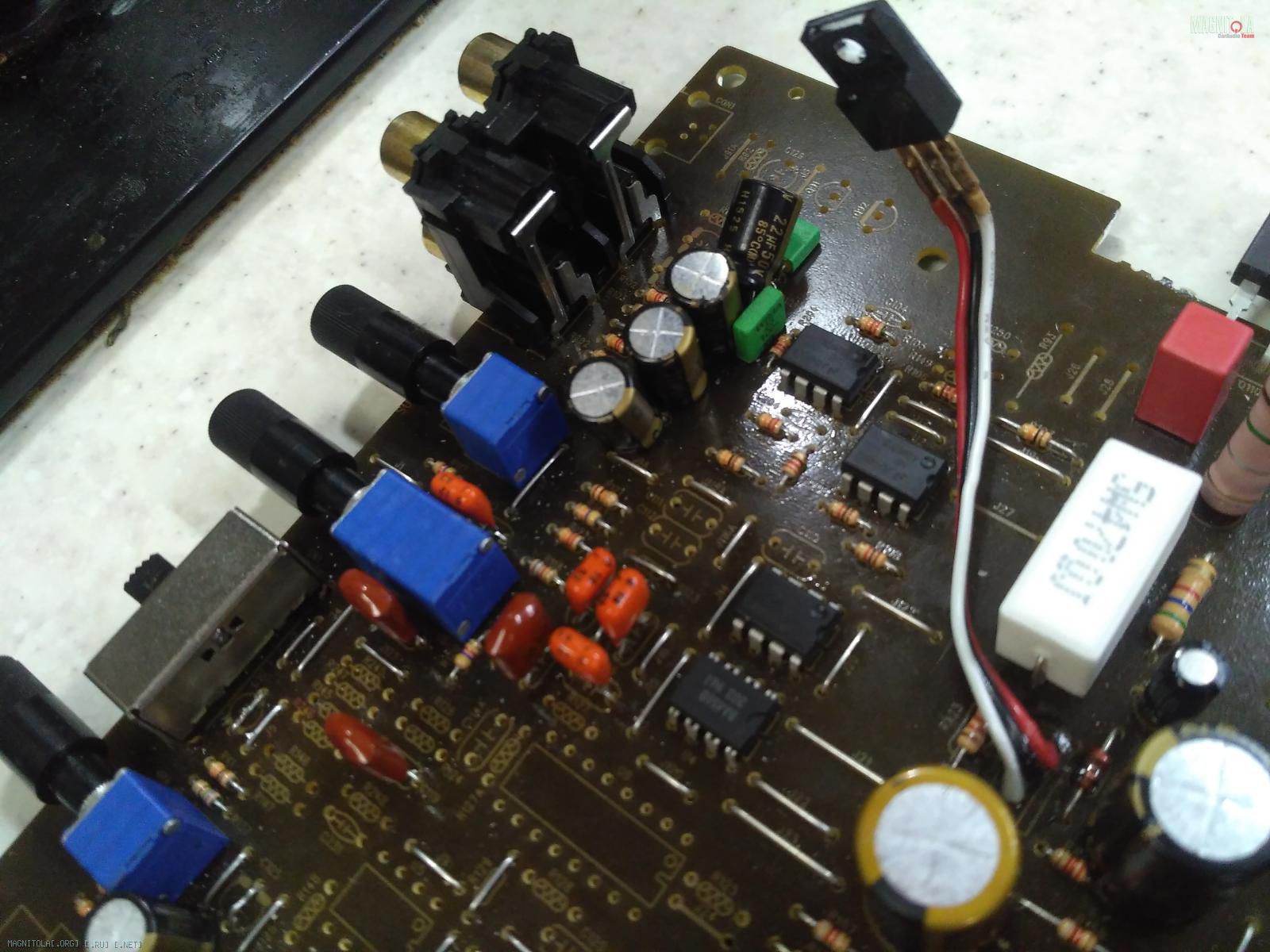

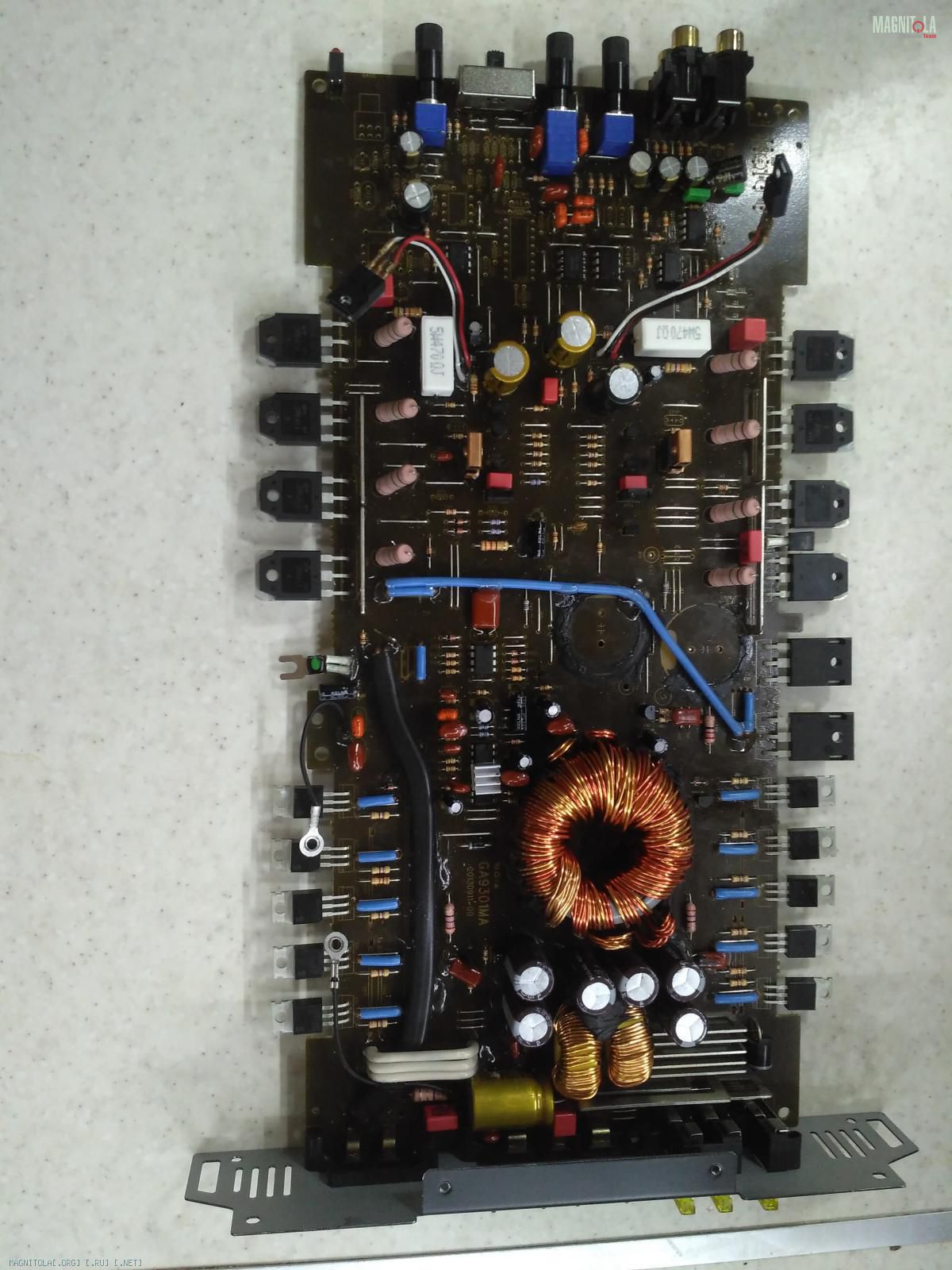

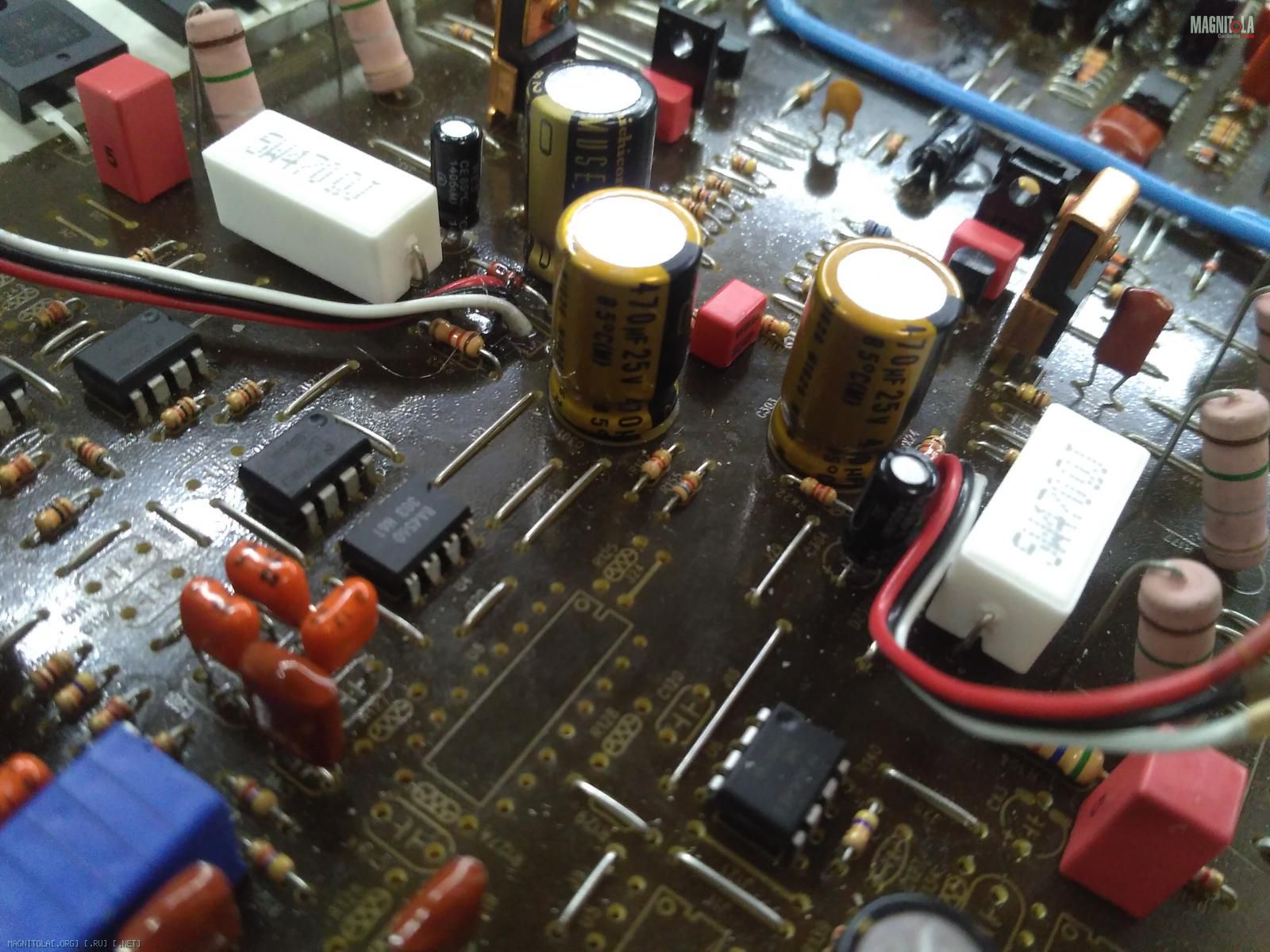

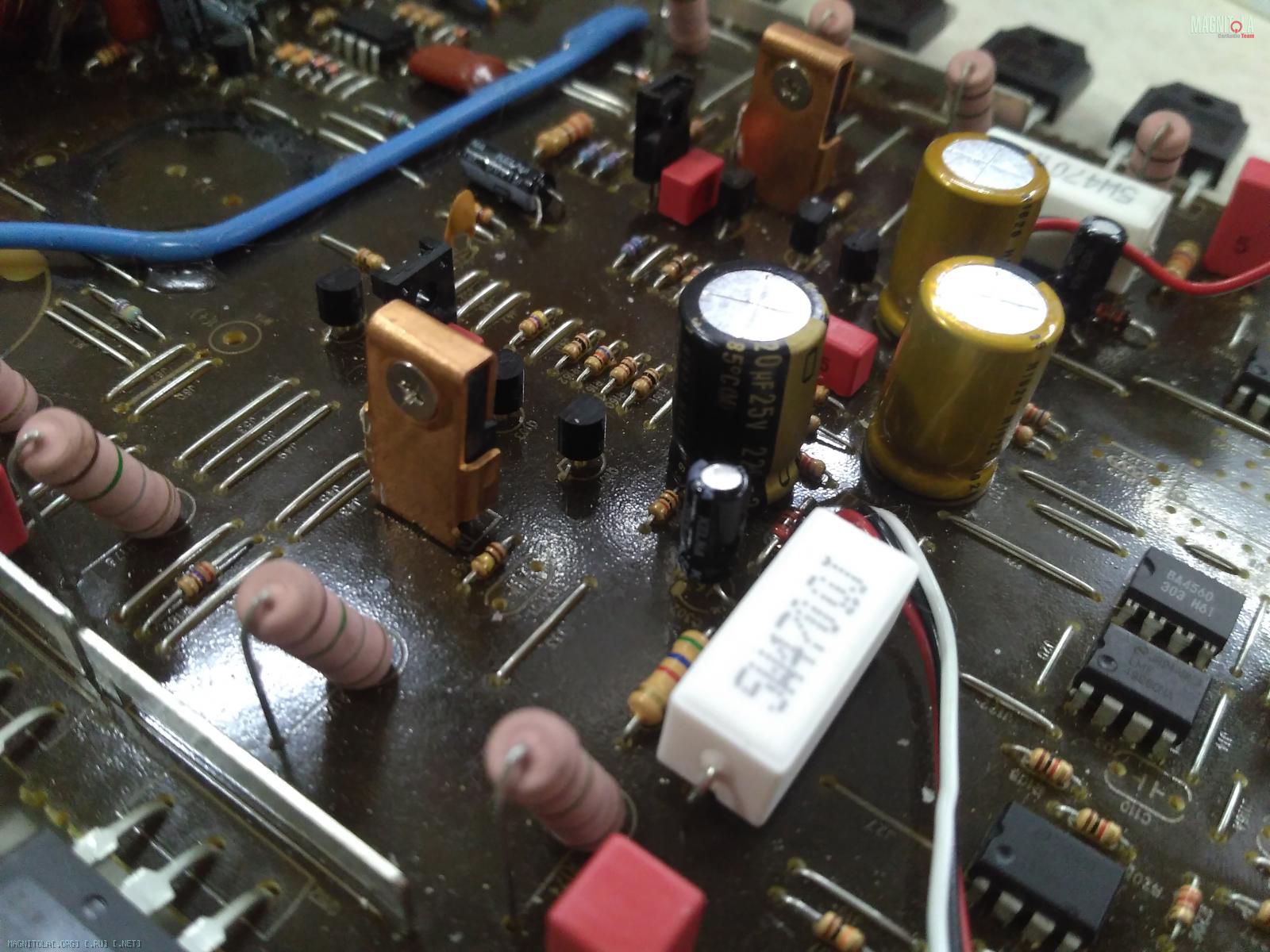

Почти все двойные перемычки заменил на моножилу 2,5кв мм, заменил пленку в "ответственных" местах на wima(один осталось заменить, при закупке в наличии нужного количества не оказалось :( ) заменил конденсаторы питания ОУ на 470мкф Nichicon FG. Стоявшие ранее KZ ушли в другое место,
Конденсатор ОС увеличен с 47мкф до 220мкф, установил Nichicon KZ, зашунтировал пленкой. Конденсаторы на входе так же сменил на "аудио"
Так же "одел" транзисторы q108 и q109 в медные радиаторы, образовавшиеся при потрошении БП airport express первого поколения. Лишними они точно не будут.
Сейчас обдумываю, как и где устанавливать не штатные ёмкости вторичного питания.
Вложение 1210334Вложение 1210336Вложение 1210338Вложение 1210340

Цитата:

---

Сообщение от Senya

Конденсатор ОС увеличен с 47мкф до 220мкф, установил Nichicon KZ, зашунтировал пленкой.

---

Конденсатор в ОС должен быть неполярный. Или два полярных, установленных встречно-последовательно. С удвоением номинала каждого. Я понимаю, что производители усилителей обычно не обращают на это внимания, но ведь вы хотите сделать правильно?

Цитата:

---

Сообщение от Senya

я убрал бас буст. Все удаленные элементы видно на фото.

---

Осталось 6 ОУ в тракте. А для чего?

Sigarovod, ОУ осталось 5, бас буст удален, скажем так, до кучи, я не вижу в нем смысла ни при каких обстоятельствах. Опять же таки, хоть и небольшое, но уменьшение нагрузки на транзисторы.
Про конденсатор в ОС поразбираюсь дополнительно, то, что он желателен биполярный - я в курсе, но допускается установка полярного, с шунтированием, этот конденсатор был в наличие, поэтому и использовал его.

Товарищи. Как и предполагал. Усилитель (не мистери) после ремонта запел не так как хочу. До ремонта сгорел один стабилизатор из двух в питании ОУ - стаб MC78/7915CTG.
Ремонтник поменял только один стабилизатор ( на не знаю какой) а второй нет (такая у ремонтников стратегия - запело и ладно). Сейчас баланс каналов ушел и он стал ещё сильнее грязнее, чем не тронутый.

На что поменять эти стабилизаторы и уже парой. Что стояли, немного не устраивали внутренним шумом. Хочется вообще чистенько. В обвязку пойдут силмик 2, керафайны, или блэкгейты (что встанет лучше). А со стабилизаторами хотелось бы сразу угадать.

Цитата:

---

Сообщение от turinec

Сейчас баланс каналов ушел и он стал ещё сильнее грязнее, чем не тронутый.

---

ты про что?

Цитата:

---

Сообщение от Алексей алтай

ты про что?

---

Лево - право. Баланс ушел в сторону ремонтируемого канала, там громче и грязнее.

Цитата:

---

Сообщение от turinec

Лево - право. Баланс ушел в сторону ремонтируемого канала, там громче и грязнее.

---

а у тебя что два блока питания ? Стабилизатор один на + идет,второй на -.Как замена одного могла повлиять на баланс? Раз все равно хочеш кондюки менять,отправляй его спецу!

Цитата:

---

Сообщение от Алексей алтай

а у тебя что два блока питания ? Стабилизатор один на + идет,второй на -.Как замена одного могла повлиять на баланс? Раз все равно хочеш кондюки менять,отправляй его спецу!

---

За совет спасибо, но необходимости нет. Как и что могло влиять, не про это вопрос. Вопрос чем заменить эти стабы MC78/7915CTG ? Или они хорошие? И искать такой же в пару.

Цитата:

---

Сообщение от Senya

Почти все двойные перемычки заменил на моножилу 2,5кв мм,

---

Это многовато - лучше взять по тоньше.
Это стабилизаторы на проводах? Если да, то так их не стОит использовать.

Aleksey, нет, на проводах это драйвера для выходников, а стабилизаторы вообще в другом усилителе))).

Цитата:

---

Сообщение от Aleksey

Это многовато - лучше взять по тоньше.

---

А почему? В чем выражается негатив от 2,5мм?

Цитата:

---

Сообщение от Aleksey

Это стабилизаторы на проводах? Если да, то так их не стОит использовать.

---

Это транзисторы, задействованные в цепи стабилизации -+15в, вынесены по аналогии с действиями FFZ, при его работах с этим усилителем.
Вложение 1210436
У меня была мысль- весь этот участок от конденсаторов CX21 и до конденсаторов С301/С303(с удалением резисторов rx23/24) заменить на связку l7815/7915 Но имеет ли это какой либо смысл?

Цитата:

---

Сообщение от Mакс

на проводах это драйвера для выходников, а стабилизаторы вообще в другом усилителе

---

Да, смех над собой сильно помогает!

---------- Сообщение добавлено 09.03.2018 в 13:20 ----------

Цитата:

---

Сообщение от Senya

А почему? В чем выражается негатив от 2,5мм?

---

Моножила дает бОльшую энергетику на СЧ(и нижнем СЧ) и тональный баланс сдвигается в верх.
Для саба это может выражаться в недостаточном на слух "количестве" баса.

Цитата:

---

Сообщение от Senya

Это транзисторы, задействованные в цепи стабилизации -+15в

---

Ну, если транзисторы.... лучше, все равно, поставить их на место с небольшим радиатором(если сильно греются).

Цитата:

---

Сообщение от Senya

заменить на связку l7815/7916 Но имеет ли это какой либо смысл?

---

Ради удобства можно.

Цитата:

---

Сообщение от Aleksey

Моножила дает бОльшую энергетику на СЧ(и нижнем СЧ) и тональный баланс сдвигается в верх.
Для саба это может выражаться в недостаточном на слух "количестве" баса.

---

Это касается и системы питания УМ?
Если говорить о сигнальной линии идущей от УМ на выходные клеммы- много раз встречал отзывы о том, что применение моножилы при подключении сабвуфера даёт бОльшую "рельефность" баса. Сам не проверял, не довелось. Подумал, что подобное уместно реализовать и внутри устройства.
Транзисторы на место с радиаторами поставить - маловероятно, там просто места не хватит. Подумаю на предмет переделки на стабилизаторы, если возможно переделать гармонично- переделаю, и на них уже повешу радиаторы.

Цитата:

---

Сообщение от Senya

Это касается и системы питания УМ?

---

Да.

Цитата:

---

Сообщение от Senya

Транзисторы на место с радиаторами поставить - маловероятно, там просто места не хватит.

---

Я так понимаю, это же штатное их место на плате? Поставить на родное место и если будут сильно греться, то можно небольшой "радиатор" смастерить.
Алюминиевый профиль - очень удобная штука, таких сейчас в магазинах полно(любых размеров и форм.

Цитата:

---

Сообщение от Senya

Подумаю на предмет переделки на стабилизаторы

---

Шило на мыло.

Цитата:

---

Сообщение от Aleksey

Шило на мыло.

---

Отчасти- да. Только уходят в небытие два резистора, которые так же греются, уменьшается количество греющихся элементов в одном месте.
Различных радиаторов у меня много, подберу что нибудь.

Цитата:

---

Сообщение от Senya

Только уходят в небытие два резистора, которые так же греются, уменьшается количество греющихся элементов в одном месте.

---

С такими разговорами прямая дорога этому аппарату в усилительный морг. :)

Цитата:

---

Сообщение от Aleksey

С такими разговорами прямая дорога этому аппарату в усилительный морг. :)

---

Согласен, начал проверять характеристики- у стабилизаторов максимальное входное напряжение 40в. Просто так не воткнешь.

Цитата:

---

Сообщение от Senya

у стабилизаторов максимальное входное напряжение 40в. Просто так не воткнешь.

---

Да это мелочи, это можно и сдвинуть.
Посмотри лучше и посчитай перевариваемую мощность. :)

Ещё немного продвинулся.
Заменены разъемы на другие, под "голый" провод
Доделал "блок" УМ, начал доработку БП
Вложение 1214624Вложение 1214626Вложение 1214628

Подумываю о введении в кроссоверную часть дополнительного переключателя и отдельного RCA входа, тем самым получив возможность обойти все ОУ, кроме регулятора чувствительности, при использовании процессора.
Задействована в работе будет только эта часть:
Вложение 1214622

Со свободным временем был напряг, делал усилитель мелкими урывками.

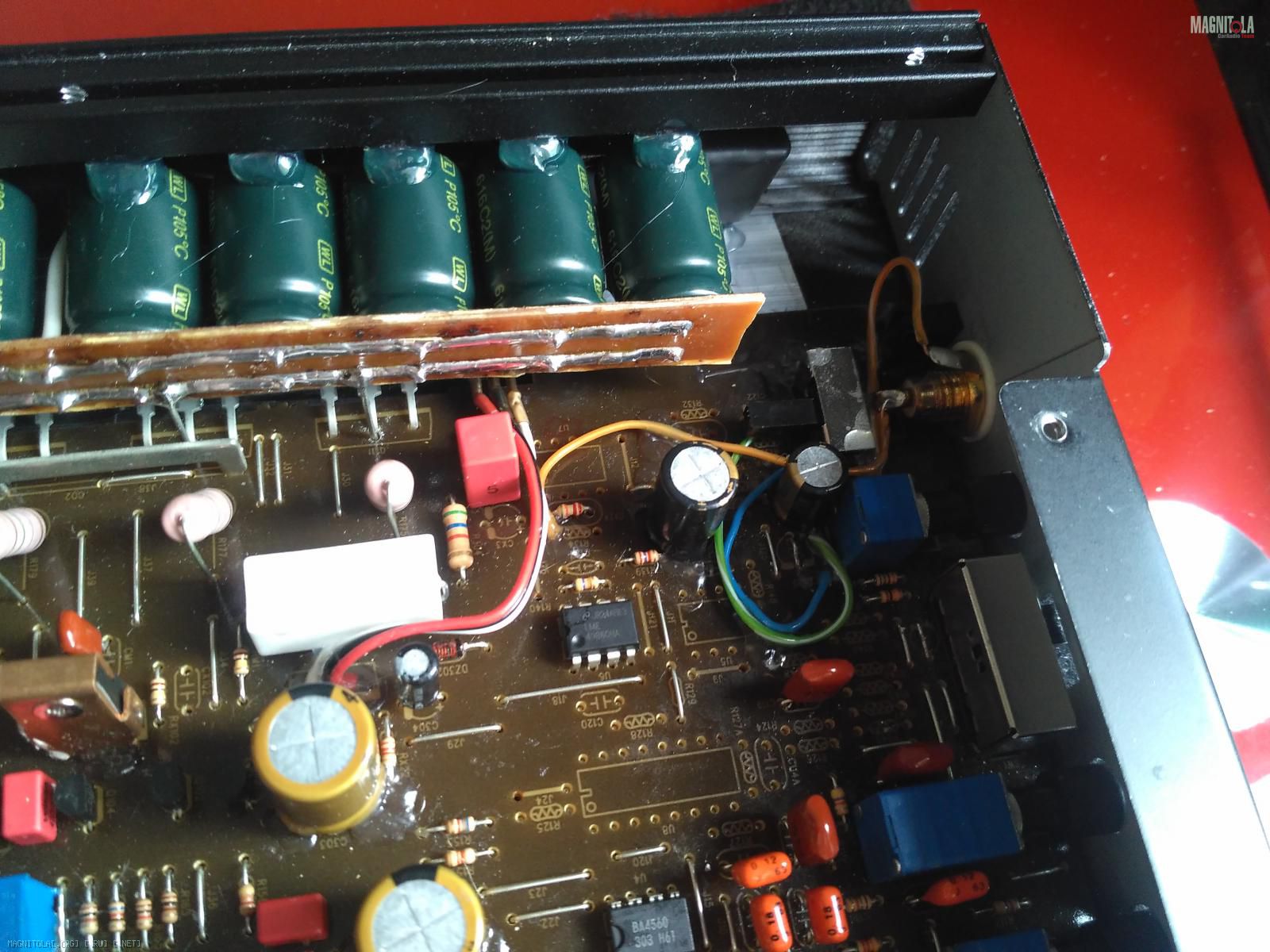

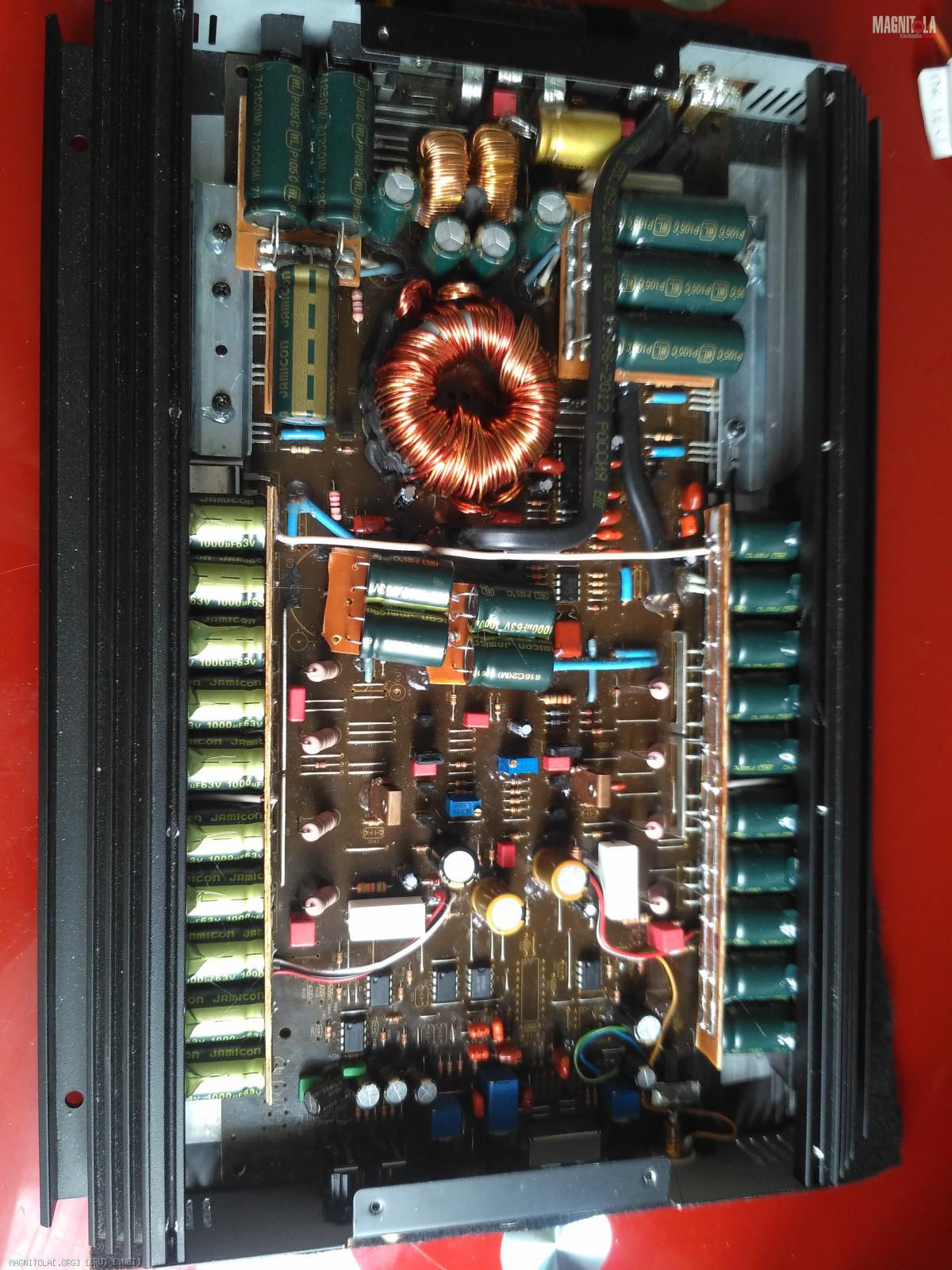

Но наконец доделал. Реализовал переключатель, с отдельным RCA для обхода штатного кроссовера, задействован только регулятор чувствительности.

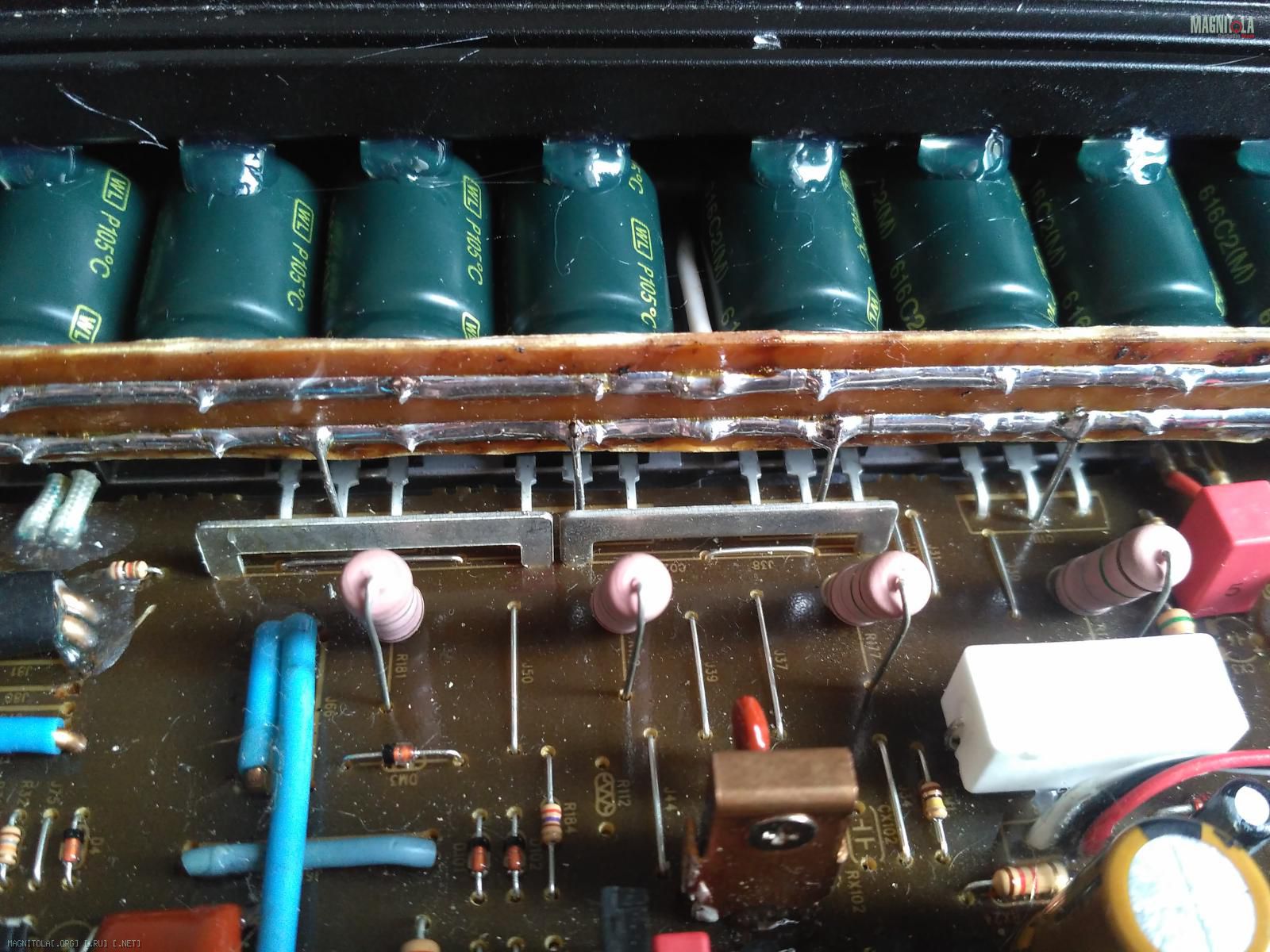

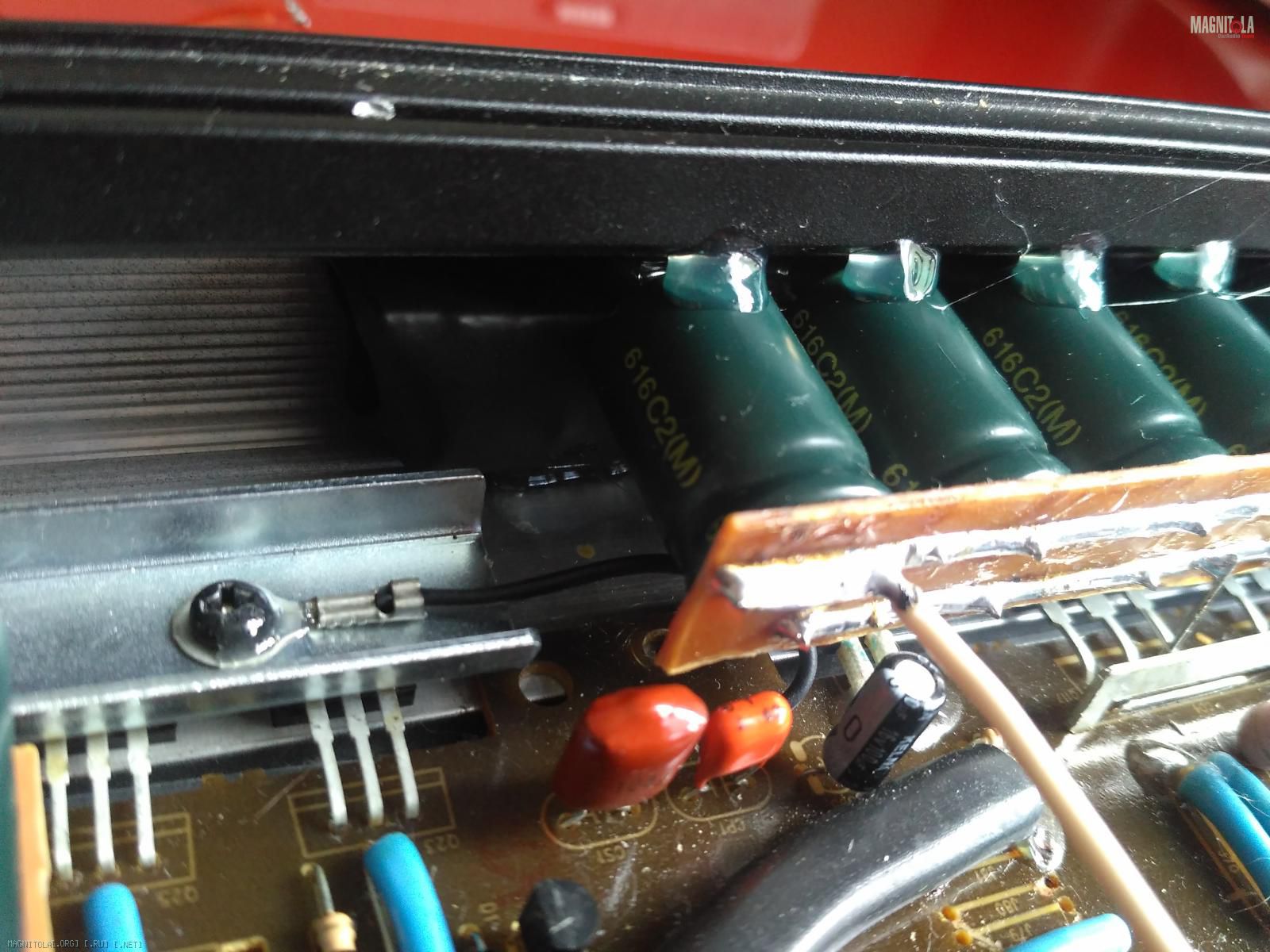

По подпору питания получилось более 70000МкФ в первичке, и по 18000МкФ на плечо во вторичке.
Подстроил ток покоя, выведя его в, можно сказать, реальный ноль. Поставленную цель, в принципе, достиг. На общем фото крышка просто лежит не прекрученная.
Вложение 1233108Вложение 1233110Вложение 1233112Вложение 1233114Вложение 1233144Вложение 1233146

Цитата:

---

Сообщение от Senya

Подстроил ток покоя, выведя его в, можно сказать, реальный ноль.

---

Куда ты его вывел?

Цитата:

---

Сообщение от Aleksey

Куда ты его вывел?

---

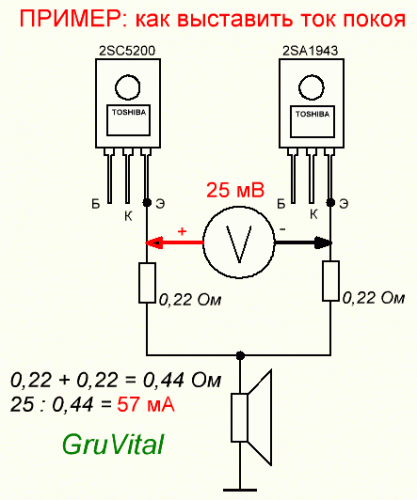

Настраивал по приложенной схеме. На прогретом усилителе выставил вначале 0.4мВ, потом опустил до 0-0.1 мВ. Показания чуть менялись, в процессе наблюдения.
Я где то ошибся?:no2:
Вложение 1233224

Цитата:

---

Сообщение от Senya

Настраивал по приложенной схеме. На прогретом усилителе выставил вначале 0.4мВ, потом опустил до 0-0.1 мВ. Показания чуть менялись, в процессе наблюдения.
Я где то ошибся?:no2:
Вложение 1233224

---

и правильно сделал, т.к. как минимум абсолютно бессмысленно на сабовом усилителе выстраивать ток покоя как на усилителе для широкополосного тракта на фронт или тыл.

Цитата:

---

Сообщение от FFZ

и правильно сделал, т.к. как минимум абсолютно бессмысленно на сабовом усилителе выстраивать ток покоя как на усилителе для широкополосного тракта на фронт или тыл.

---

Я так же посчитал. Меня сейчас один момент смутил, я производил настройку на крайней(ближней к БП) паре транзисторов. Правильно ли это с точки зрения различий в параметрах транзисторов? Стоит ли провести перепроверку остальных симметрично расположенных пар?

Цитата:

---

Сообщение от Senya

.... Стоит ли провести перепроверку остальных симметрично расположенных пар?

---

Думаю, что это, лишнее...:blush2:

Цитата:

---

Сообщение от IlSan

Думаю, что это, лишнее...:blush2:

---

+1!
Согласен, группы же транзисторов скорее всего не подбирались, т.ч. разбег будет, но это в данном случае не критично, посему накой себе мозг делать стремлением к идеалистической модели :).

Цитата:

---

Сообщение от Senya

производил настройку на крайней(ближней к БП) паре транзисторов.

---

А там точно стоЯт разные транзисторы?

Цитата:

---

Сообщение от Aleksey

А там точно стоЯт разные транзисторы?

---

Не совсем понял вопрос. Один тип транзисторов вынесен на одну сторону, второй на противоположную. Какие с какой стороны по памяти не скажу.
Соответственно и замер производился между эмиттерами двух транзисторов, находящихся ближе к БП.

Цитата:

---

Сообщение от Senya

Один тип транзисторов вынесен на одну сторону, второй на противоположную. Какие с какой стороны по памяти не скажу.

---

ого!Мудреная топология платы.

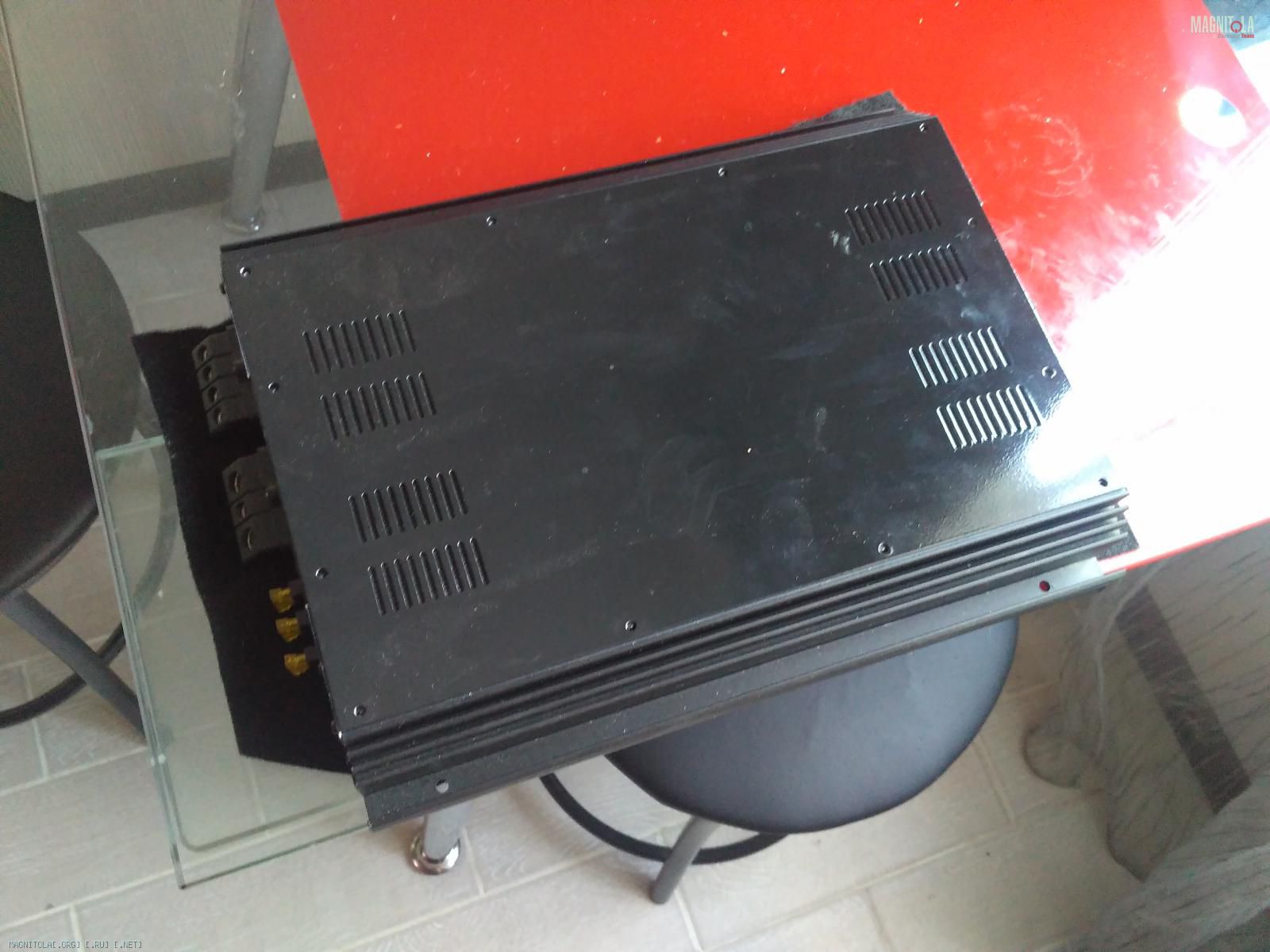

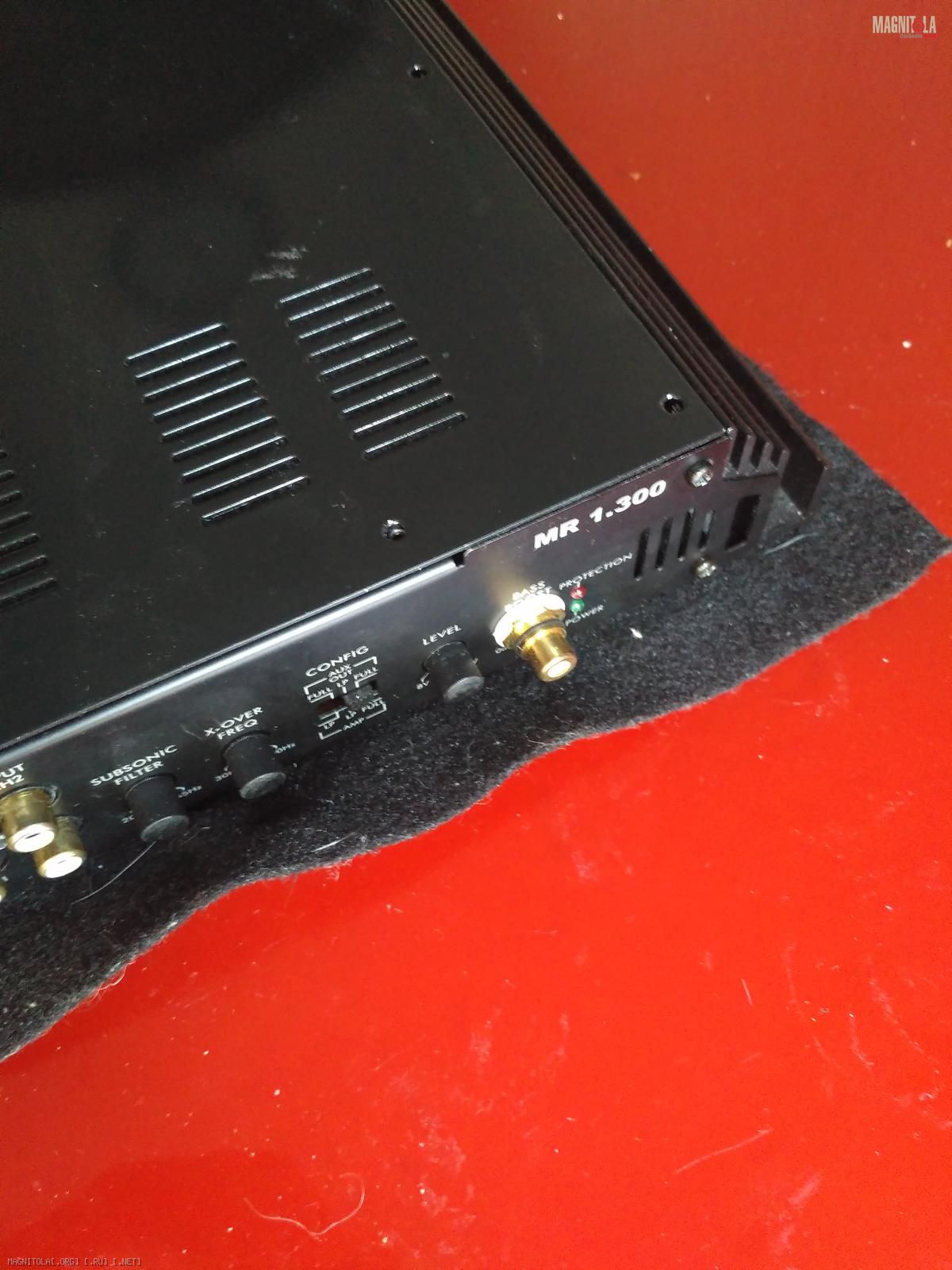

Почистил изнутри усилитель от пыли и окончательно собрал.
Можно подвести итог первого опыта твика.
Я узнал много нового для себя.
Он все таки работает)))
В этой работе не везде применены самые правильные решения, где то работа выглядит топорно, из-за недостатка опыта, времени, ошибок. Какие то изменения могут показаться, или реально оказаться лишними, но часть изменений делались для того, что бы попробовать, и понять.
Всем спасибо за советы, и отдельное, огромное спасибо Дяде Федору за его темы и труд.

Итог в картинках:
До
Вложение 1233404Вложение 1233406
После:
Вложение 1233408Вложение 1233410

Цитата:

---

Сообщение от Senya

Заменены разъемы на другие, под "голый" провод

---

Ни разу нигде не видел такие в продаже. Подскажите, где брали?

Цитата:

---

Сообщение от QAZAQ-89

Ни разу нигде не видел такие в продаже. Подскажите, где брали?

---

Брал от донора- в хлам убитого mystery mk2.80

Интересная тема, спасибо автору!
У меня вопрос, а кто нибудь знает зачем в схеме этого усилителя цепь mute и какой функционирует она несёт именно в этом усилителе?
