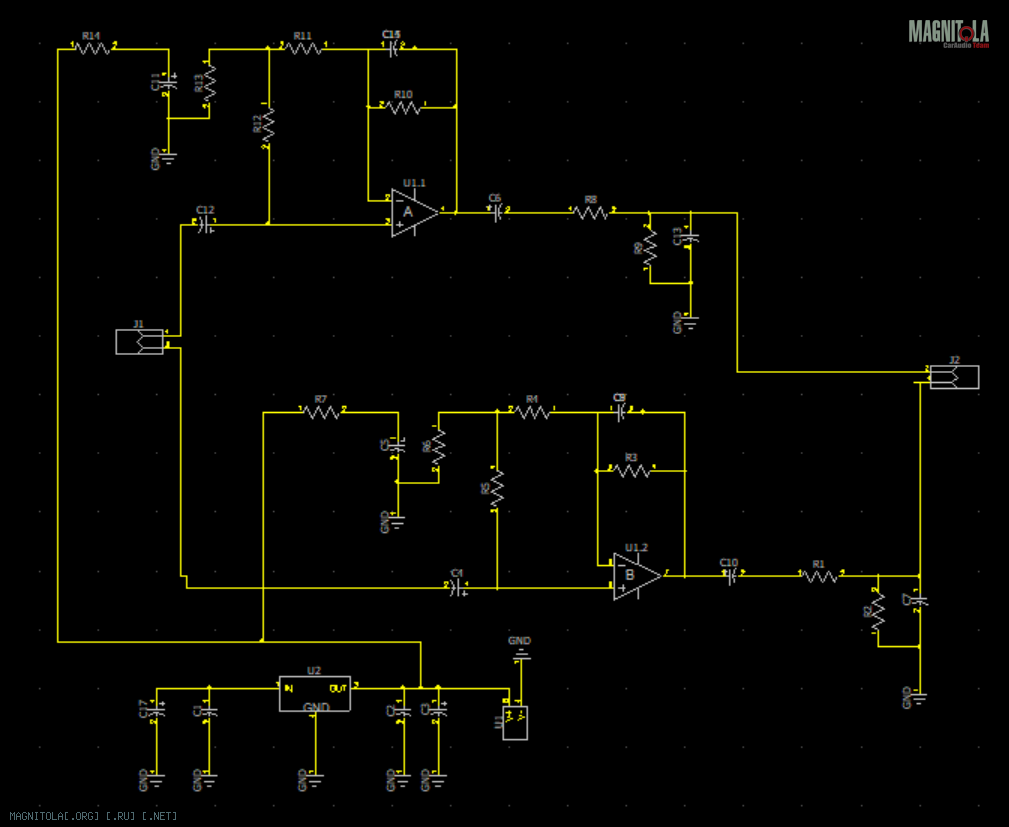

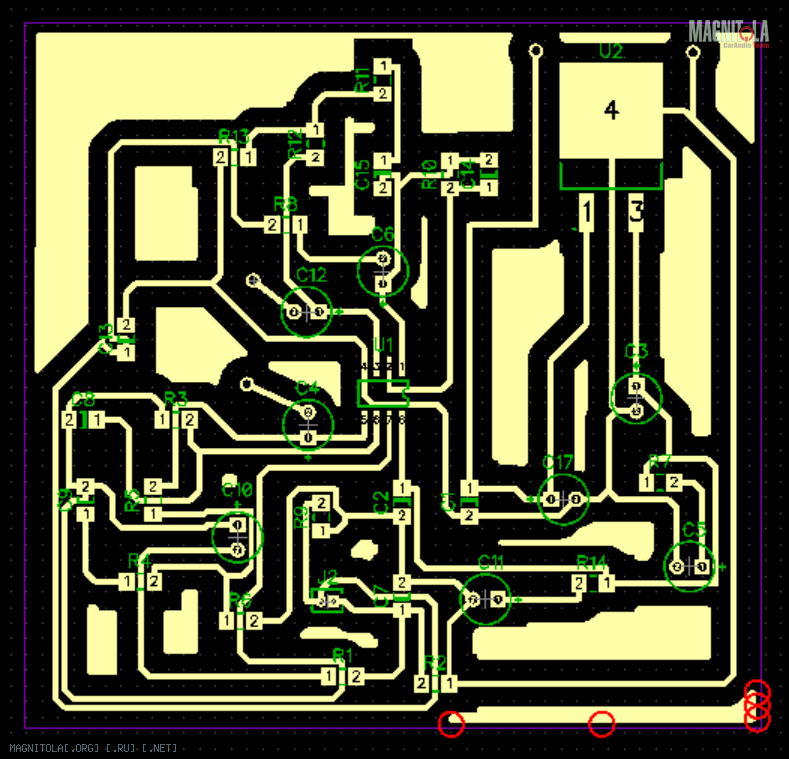

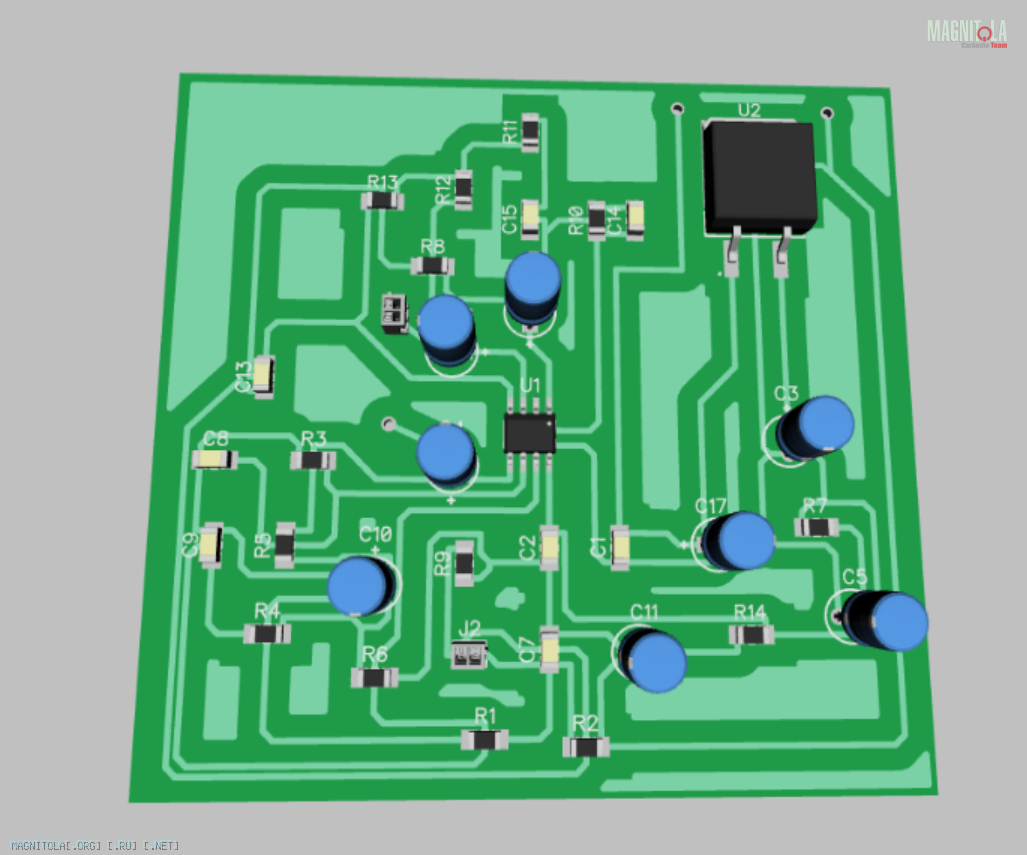

Решил поиграться в diptrace и попробовал перерисовать схему Aleksey и сгенерировать плату - вот, что получилось, на сколько все критично? стоит ли пробовать ее реализовывать?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 190195
Совпадение разводки платы сос схемой не проверял, но в схеме ошибки.
Плата разведена ну, прям скажем, на уровне первого месяца детского радиокружка.
Репутация: 2159 У тебя на схеме, приведенной в теме "линейные выходы" нарисована схема половины этого операционика, может я ошибся (запутался) в парвильности питания этого ОУ? просто в даташите указана развязка при двухполярном питании, а тут нужно сделать однополярное
Репутация: 190195 Плату трудно смотреть - всё через .....
Связи не просто длинные, а ОЧЕНЬ длинные, гуляют по всей плате....
По схеме - посмотри как нарисована средняя точка. И её хватит одной на все каналы.

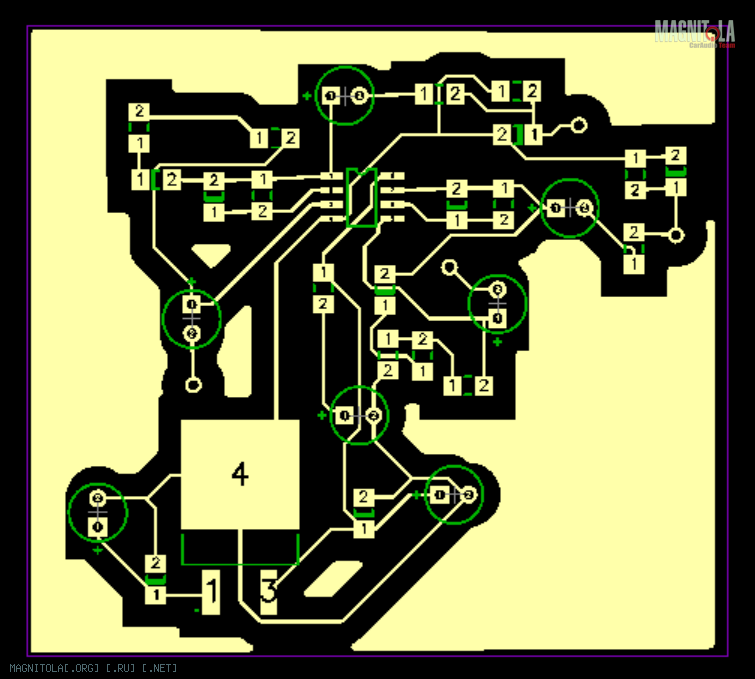

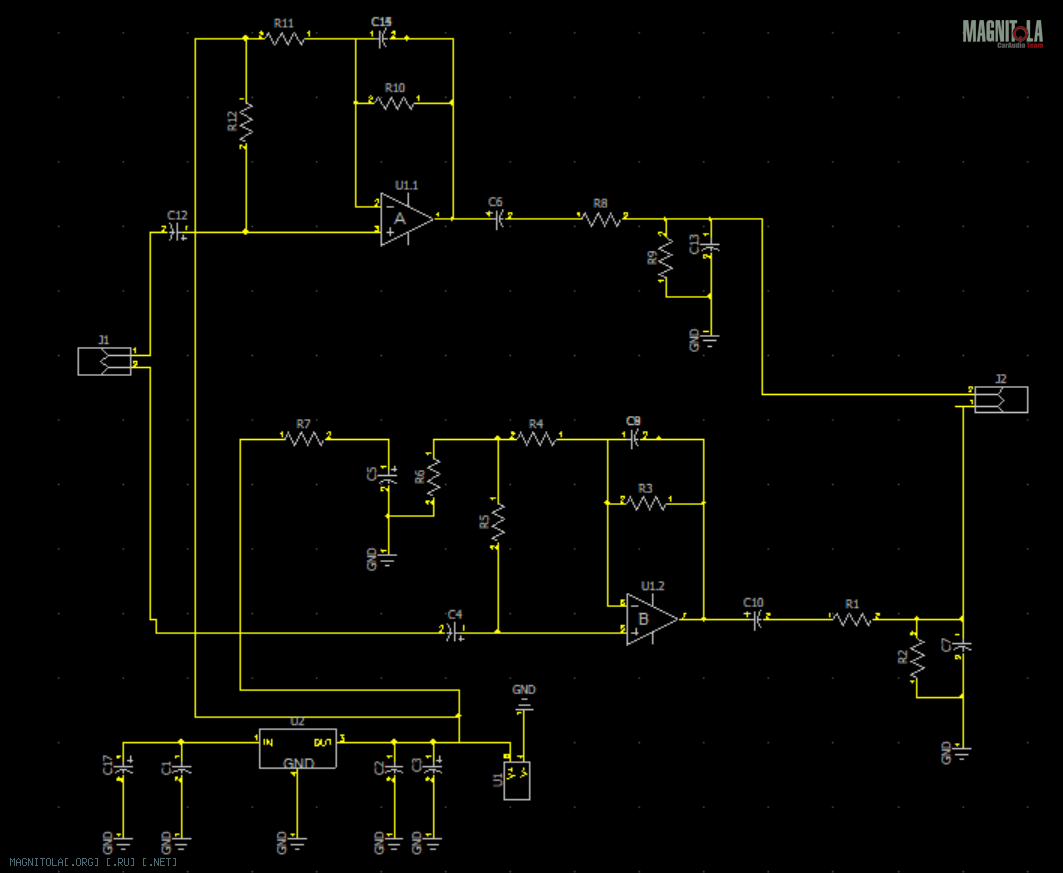

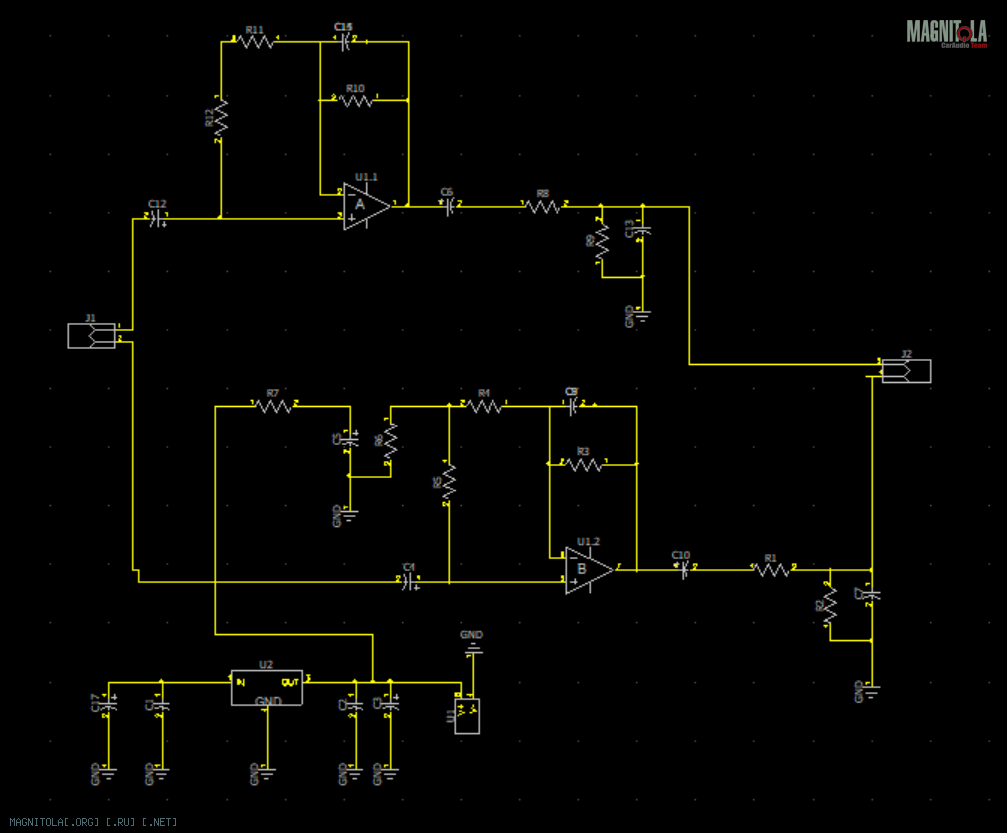

Репутация: 2159 а если так?
Репутация: 190195 И так тоже.
По схеме.... как работает стабилизатор? Как работает средняя точка?
Репутация: 2159 И так тоже.
По схеме.... как работает стабилизатор? Как работает средняя точка?
Точно! один канал оставил без питания получается....спасибо, но чувствует мое сердце, что это не все!)) я вас не сильно беспокою?
Репутация: 190195 Еще разочек....
Средняя точка - достаточно одной на все каналы.
У тебя их две и обе не правильно.
---------- Сообщение добавлено 03.03.2019 в 01:06 ----------
И кстати, много раз уже говорил - с четырехканалным ОУ разводка получается гораздо красивее.
Репутация: 2159 вобщем, пока поменял питание на своем старом преде, вместо повышающего dcdc поставил стабилизатор. Сначала поставил стабилизатор как посоветовал ты на 9 В, помехи почти ушли, потом поставил 12в, их вообще не стало. Обрадовался, воткнул все в машину. При подъеме громкости выше 24 при 30 макс, происходит клиппинг, раньше такого не было, (может быть такое, сто пред просит больше 1А, и стабилизатор банально пепегревается? Второе бассов стало столько, что при не особо длительном прослушавнии с "навалом" усилок на вуферы и саб уходит в защиту (не понимаю, неужели замена кондеров в питании магнитолы оказало такое влияние на частотные зарактеиистики девайса) И мне бумается, нужно в таком случае поубавить гейны на усилках, я правильно мыслю?
---------- Сообщение добавлено 03.03.2019 в 20:24 ----------
Пред не при чем, это что - то я видать наваял, когда кондессаторы на входе аудиопроцессор магнииолы менял, с линейников магнитолы таже фигня
