столкнулся с необходимостью создать питание предусилителя в магнитоле и умные люди подсказали о необходимости гальванической развязки. Нашел интересную схему, теперь вопрос: автор говорит о том что данный преобразователь дает порядка 0.7А, хватит ли данной силы тока для обеспечения нормальной работы предусилителя на op275Вложение 1266123
Какая либо фильтрация и стабилизация отсутствует, это жесть.
Не понятна необходимость гальванической развязки внутри ГУ, если все сигналы там идут относительно массы.
чтобы использовать преобразователь напряжения, нужно запитать пред 24 вольтами, а вмагнитоле 12
---------- Сообщение добавлено 20.02.2019 в 07:15 ----------
преобразователь дает шумы, чтоьы его изолировать нужна развязка, кондеры и индукции нужно будет ставить конечно, это схема только гальванической развязки, если у вас есть мысли ее улучшить, буду рад услышать
Уж тогда рисуйте подробно, чего и как. И в чем, собственно, необходимость. На борту уже есть 8V RMS, к чему больше?
на борту китай шгу 0.8rms, проц требует минимум 2, от того и затеял "тюнинг", сейчас на выходе порядка 5, но помехи от преобразователя раздражают
Штатный усилитель головного устройства (который на динамики), если не подключать нагрузку (динамики), превращается в обычное ОУ с THD порядка 0,005%. На выходе половины усилителя примерно 4V RMS. Если ставить делитель, главное не занижать сопротивления, чтобы режим работы выхода не вышел из класса А в АВ, тогда искажения резко возрастут.
Не надо боятся такой схемы подключения, у меня есть китайское андроидное ГУ, так там на линейном выходе 0,03% THD - кошмар, дополнительным операционником точно не испортишь. Среднее по больнице для внешнего усилителя 0,05%, а я считаю, что источник должен быть хотя бы в 5 раз лучше, т.е. 0,01% для источника вполне пойдет. Конечно, если у Вас не Simfony какой нибудь, в классе А.
я вас не совсем понял, использовать выход штатного усилителя, т. е. подключать по высокому входу к процессору или все таки оставить предусилитель после аудиопроцессора шгу?
Скорее всего не по высокому ВХОДУ ,а по RCA,но используя что-то типа:
Вложение 1266133
Если выход не грузить (использовать резисторы не менее 1 кОм)то равнозначно. С выхода УМ, через делитель на линейный вход.Цитата:
Сообщение от Koassary
Я бы еще проще попробовал, как-то так:
Вложение 1266135
Но сразу возникнет проблема неправильной разводки минуса, будет выть генератор.
Можно трансформаторами развязать, от низкоомного источника они дают линейную АЧХ.
нет, это реализовывать не стоит, от слова категорически.Цитата:
Сообщение от Koassary
если использовать этот путь, т.е. повышать напряжение для питания платы предварительного ксилителя, то просто купить готовый модуль DC|DC они компактные и главное работают на частотах преобразования совсем как далеко от звуковых. обвесить модуль внешними фильтрами согласно документации и всё.
По вопросу "вытья" гены-
А если в межблок врезать пару таких штук :) ???
Вложение 1266141
(Лицом к лицу,через тонкий изолятор,залить их эпоксидкой,к примеру...)
прикольно )))Цитата:
Сообщение от chu0037
я правда, чес слово :), не понял как это будет/должно работать и соответственно зачем :)
Трансформаторная миниатюрная развязка за полчаса))) !
пиля ))), точно!!!Цитата:
Сообщение от chu0037
типа такЦитата:
Сообщение от FFZ
https://youtu.be/D96ZATMz6nk
Да, типа того, готовый модуль DC|DCЦитата:
Сообщение от Koassary
будем делать, там и печатка есть))!!
Вот такие использовал, смотри малошумящие
Бесполезное приложение сил. :)Цитата:
Сообщение от Koassary
Достаточно использовать буферный усилитель(схему и рекомендации можно взять из темы линейного выхода) с КУ 2 - 3 - 4.
По звуку это будет гораздо лучше.
---------- Сообщение добавлено 20.02.2019 в 16:29 ----------
Обязательно нужно через емкости.Цитата:
Сообщение от Flatout
И не все м\с УНЧ позволяют реализовать такую схему.
На любом линейном входе они есть в обязательном порядке.Цитата:
Сообщение от Aleksey
Не везде.Цитата:
Сообщение от Flatout
Да и некоторые их еще и убирают "для лучшего звука". :)
Именно так, есть усилки, в стоке на линейных выходах сразу нет конденсаторов.Цитата:
Сообщение от Aleksey
да я читал эту тему, очень познавательно, с этого то все и началось, так что вы инициатор моих поисков, только вашу плату я найти не смог да и под рукой оказался уже заказанный с али предусилитель. скажите у вас в схеме стоит стабилизатор на 9в, он мне нужен, в смысле стабилизатор в моем случае на 12в, если я буду питать пред без гальванической развязки, напрямую с питалова магнитолыЦитата:
Сообщение от Aleksey
---------- Сообщение добавлено 20.02.2019 в 21:38 ----------
разброс довольно большой по мощности и по ценнику, на скольких ваттах есть смысл остановится если брать 12 на 12Цитата:
Сообщение от FFZ
Кто ищет, тот всегда найдет. :)Цитата:
Сообщение от Koassary
Если это вопрос, а не утверждение.... :)Цитата:
Сообщение от Koassary
В теме про линейный выход наличие это стабилизатора разжевано много раз - он нужен и даже очень!

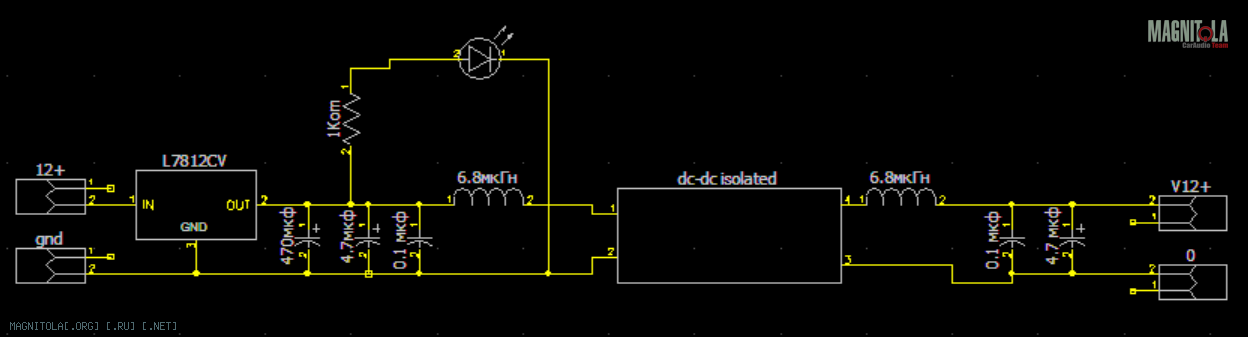

Набрасал схему обвязки гальванической развязки. Я его немного дополнил относительно даташитовскому. В даташите индуктивность 6.8мкГн, можно ли использовать 100мкГн (на сколько критична разница?)Я помню дядя Федор в своих обзорах шунтировал стабилизаторы дополнительно кондерами по 470 мкф, нужно ли это тут? есть ли необходимость использовать low esr кондеры, если после этой развязки пойдет преобразователь напряжения?
Вложение 1266881
Можешь внятно объяснить зачем это нужно?Цитата:
Сообщение от Koassary
Хочу испробовать оба варианта с развязкой и без, довольно авторитетные люди даже в этой теме не исключают обе возможности, развязка позволит поднять напряжением для питание предусилителя. Я просто не сведущ в реализации делителя и после его предложения появилось несколько его вариантов, я не понял какой из них выбрать
О какой вообще развязке может идти речь в данном случае?Цитата:
Сообщение от Koassary
Землю на вход своего буферного усилителя от куда брать будешь?
А откуда будешь брать землю на выход RCA?
Не, я не отговариваю ... свои грабли очень греют место их приложения. :)
я честно думал над тем, что земля на звуковой вход и выход связаны с землей питания, но думал что в оу они разобщены, прлучается как не изолируй преобразователь, он будет через оу гнать свой негатив.. тогда реально все это получается бессмысленно и пред на на op275 быольше бортовых 12 вольт запитать нечем, или надо мудрить с батарейкой отдельной
Купите такое и не парьтесь.
Или дешевле:
Какой негатив имеется в виду?Цитата:
Сообщение от Koassary
А зачем такое питание(больше 9 вольт) нужно?Цитата:
Сообщение от Koassary
В одном из своих вопросов в теме "линейные выходы" я спрашивал о возможности реализации следующей схемы Андройд ШГУ, выпаенные с аудиопроцессора звуковые входы на предусилитель на op275 и питание его через преобразователь напряжения из бортовых 12 в 24в. Я на тот момент о возможных наводках с самого преобразователя не знал и считал эту идею приемлемой. Пока не дошло дело до инсталляции сего набора. true rms поднялся до необходимого уровня, качество звука тоже очень понравился, но начали беспокоить наводки. Наводки более сильные в начале работы устройства и зависят от громкости и бассовой составляющей, т.е. если послушать несколько минут какой нибудь рэп с хорошим панчем, то наводки уходят на нет вплоть до минимального ненадоедливого шума, если переключить на спокойную мелодичную музыку то они приходят обратно и это уже похоже на радиоэфир неловящей станции, т.е. довольно ощутимо. Ну вобщем то я ушел от темы вопроса, Предусилитель тот, что я заказал с али работает от 12 до 36 В (из даташита микросхемы ей нужно от 6-18 В но двухполярного питания), я и предположил, что 12 В однополярного это минимум при котором она работает, поэтому хотел поднять хотя бы до 24В, а тут необходим преобразователь.Цитата:
Сообщение от Aleksey
Стандартные 4 вольта на выходе получаются с запасом из 9 вольтового однополярного питания.Цитата:
Сообщение от Koassary
Качество звука ни как не зависит от того будет ли питающее напряжение выше девяти вольт или нет. Если все таки зависит, то это означает что, скорее всего, не правильно
выбран "делитель" для средней точки(могут просто поставить стабилитрон).
275 работает, судя по ДШ, от +\- 4,5 .... Так что при 9 вольтовом питании укладывается.Цитата:
Сообщение от Koassary
Правда эти ОУ не плохо поют только если это оригинальные от PMI.
пересмотрел даташит ОУ, действительно, ты прав 9 В должно хватить, спасибо за поправку. Блин, только жалко всего времени, что потратил на изучение diptrace и т.д., ну тоже опыт)) я покупал оу отдельно в chip dip там написано аналог девайс, на плате из китая изначально ne5532 стоял, говорят они взаимозаменяемыЦитата:
Сообщение от Aleksey
Практически все подобные ОУ имеют одинаковую цоколевку.Цитата:
Сообщение от Koassary
И кстати, ты правда думаешь что 275, в данном случае, будет лучше 5532? :)
все, может по незнанию меняют его на этот оу, я предполагал, что в системах классом "повыше" это будет более заметно, чем в моей, но если есть рациональное объяснение, что в данном случае 5532 будет уместнее готов вернуть его на место))Цитата:
Сообщение от Aleksey
Да не то, чтобы уместнее, просто разницы в между ними в таком варианте включения(плата, соединения.... но основное что это, все же ШГУ).Цитата:
Сообщение от Koassary
И не думаю что у тебя будет усилитель\акустика\провода... позволяющие раскрыть хотя бы часть из того что могут эти ОУ. :)
ну я тебя понял, в итоге нашего общения, вывод, что из всей схемы, что я выставил сначала оставляю стабилизатор на 12в пару шунтирующих кондеров на входе и выходе, дрессели нужны? или можно без них?Цитата:
Сообщение от Aleksey
Чёто большие сомнения у меня по этому поводу.... Очень большие сомнения. :)Цитата:
Сообщение от Koassary
Ох уж эта неопределенность)) ладно подсмотрел я разводку у тебя на плате там дросселей нет, не буду городить огородЦитата:
Сообщение от Aleksey
