Кто занимется выводом цифры из магнитол.

Сообщение от HEC

магнитола - не гу разве?
при выводе оптики разницы что это кенвуд или еще что то уже не будет. как и говорил Джонни - оптика и в африке оптика, что получилось подтвердить опытом из моего поста выше. Это только мой опыт, возможно и не так всео днозначно

Только качество цифры в Кенвуд и в условно Ауре таки не равны. Про это так же здесь не раз и не два писали.

Вот порылся в фотках, так выглядит кенвуд после цифры, а начиналось - одну микросхемку вкорячить. Еще и допплата в панельке. И пионер перепахан не меньше.

Сообщение от Альф77

Ну я выводил. И вводил. Чудес не бывает, цифра на самом деле не мультиформатна, и в каждом конкретном случае цифру надо тянуть именно в привязке к получателю.
Тут стоит вспомнить историю, кто был первопроходцем автоцифры. Старые, еще кассетные , а потом и дисковые топовые пионеры. В дисковых например звук с диска в цифровом виде сразу шел на звуковой процессор и лишь потом преобразовывался цифро-аналоговым преобразователем(цап). Радио же сначала из аналога преобразовывалось в цифру аналогово-цифровым преобразователем (ацп), потом уже шло на проц, и потом на цап. Сд-чейнджер еще круче - цап-ацп-проц-цап, цифра в чейнждере преобразовывалась цапом в аналог, по аналогу приезжала в магнитолу, там проходила как и радио через ацп, проц и цап. В кассетниках аналог с кассеты шел в ацп, потом в проц, потом в цап. И всё это неплохо звучало лишь благодаря огромной работе огромного коллектива - от подбора конденсаторов до мощнейшей экранировки омеднённым корпусом, и даже принудительное понижение частоты с диска с 44,1кгц до 32, что по нынешним временам дикость.
Вот так гонять цифру ради цифры - подцепиться в кенвуде практически к линейному выходу - будет в цифре и флэшка и радио, и регулировка громкости и все разновидности аукса. Звука не будет. Точне будет звук бюджетного ак цапа из кенвуда. Подцепиться в цифре сразу к выходам основного проца вместо цапа - будет флэшка в цифре. Но без громкости, ауксов и радио. В цифреполучше, но всё равно так себе, виной чему сама идея спдиф - восстановленный мастерклок, то бишь, даже если идеально восстановить, дорогой хороший проц заставим работать по дешёвому кварцу с кенвуда. А идеально восстановить - та еще песня.

Например крайний раз выводил - дольше обсуждали как что и чем срастить. Хотя и возни с разработкой и пайкой было дофига. Определились - источником будет кенвуд, а процем тот самый топовый дисковый пионер, на манер рукса поселившийся в подлокотнике. А дальше это всё, чтобы цифра не формально, а качественно и удобно, обросло таким количеством наворотов. К чему пришел. Мастерклок с пионера подается на кенвуд, да вот так, кенвуд с внешним мастерклоком по звучанию порвал восстановленный мастерклок как тузик грелку. Преобразователи и2с в спдиф и обратно - вульфсоны, они во первых позволяют в харде правильно сконфигурировать (пионер не всё жрет, а ему подавай только 44,1 или 32 гкц и 16 или 20 бит), а во вторых имеют фишку - слэйв режим, который выдает дату по пионеровским битклоку и лево-право. То есть от всего спдифа дата осталась. Громкость отдельная тема, не привязанная к спдифу. Кучка логики в обоих мафонах, позволяющая по отдельному проводу кенвудовским энкодером шевелить пионеровские кнопки. Радио и аукс по аналогу (их пионер как и родное радио прогоняет через ацп-проц-цап), тоже логикой синхронизировано переключение.
Вот так совсем необычно получилось. Соединение два рца провода для аналога. Цифра (спдиф и мастерклок) и логика аж через девятипиновый д-саб. И толстенная силовая масса между мафонами, позволившая уйти от спдиф трансформаторов. В каждом мафоне по десятку дополнительных микросхем. И это минимум чтобы в техзадание пролезть- удобно пользоваться, флэшка, тот самый пионеровский звук. О флэшке кстати. Остановились не на флаке, а на вав. Дофлаковый кенвуд то бишь. Сейчас много дешевых объемных и медленных флешек. Вав всего в два раза больше флака. Зато неторопливое чтение в реальном времени, а не запоминание и незвестный алгоритм преобразования дешевым ренесансовским основным процем.

А если немного отмотать назад, то там патефоны ещё были. Вопрос изначально ставился о бездисковых Кенвуд серии КММ. Пиванер - #####.

Так ничего с тех пор не изменилось. И в кенвуде радио и хэндсфри (разновидность аукса) идут в аналоге. Чтобы подать их на проц, надо сначала их перегнать в цифру. А с флэшки сразу цифра. Поэтому вот так в лоб как у человека на драйве - одна микросхемка вульфсон - фигня получится. Только флэшка без громкости. Чтобы нормально, возможны разные конфигурации. Зависит от того, какой проц планируется. Например для проца, имеющего аналоговый вход, то есть ацп на борту, возможно будет по звучанию хорошим вариантом заменить в кенвуде ацп на хороший. И пустить сигнал по аналогу. Такое тоже когда-то делал. Вместо ак топовый цап от аналог девайс, двухполярное питание, моторизированный пасивный регулятор громкости, релейное переключение сигналов флэшка-радио. Кенвуд с функционалом как в родне, только выходов - пара линеек недурственно звучащих. Ну или уже с этих линеек, точнее вместо них непосредственно внутри кенвуда корячить ту платку с вульфсоном дополненную ацп.

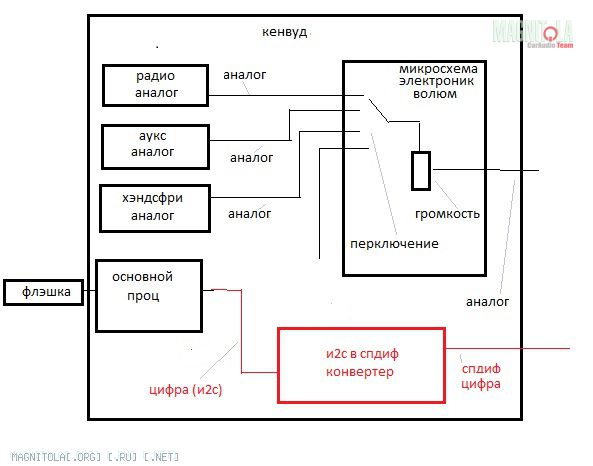

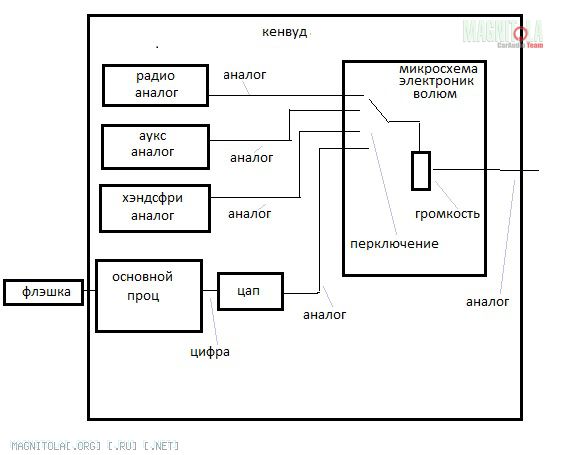

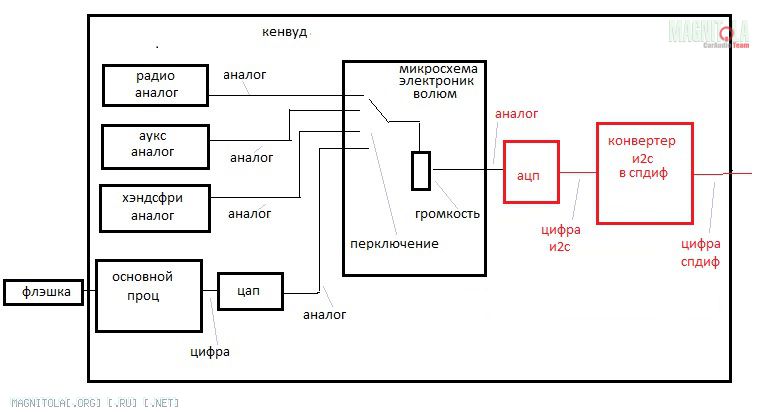

Прям вникать во все тонкости схемотехники не надо. Но с упрощенной архитектурой определиться желательно самому. Вот пару блок-схем. Архитектура кенвуда и два решения в лоб. Первое, как на драйве, без громкости, радио и аукса. Второе с относительным качеством, ибо цифруется ак цап, который на любителя, и главное микросхема евол, которая отвратительна просто уже по своим характеристикам. У подобных микросхем в приличных мафонах когда-то кни был в 10-20 раз меньше.
На блок-схеме кенвуда кстати видно чем он полюбился самодельщикам-цифровизаторам. Это открытый, доступный кусочек цифровой (и2с) шины между основным процем и цапом. Туда удобно цеплять конвертор. У многих других магнитол цап встроен в основной проц, и к этой шине не подцепиться.

Сообщение от nonconformist

Вопрос изначально ставился о бездисковых Кенвуд серии КММ.

Так собственно на вопрос ответ и был. #### с ним что пионер, использовался то он как проц, причем проц на который есть сервис-мануал со всеми схемами. Это на мой взгляд удачное сочетание приемлемой цены и качества. Источник и проц максимально интегрированы. Общий мастерклок, раздача даты по битклоку проца. От спдифа только дата осталась. Спдиф, конверторы и2с в спдиф и обратно используются лишь как дешевый и доступный калькулятор для конвертации этой даты в нужный формат. При таком варианте уже не слышны разница между разными кабелями или кабелями и оптикой. Громкость отдельно от цифрозвука, опять же благодаря вмешательству с паяльником в проц. Мухи отдельно, котлеты отдельно. Уход от компромиссов с лишними преобразованиями. Но этот вариант вывода цифры потребовал анализа принципа работы конкретного проца, и рукосуйства в него. Вариант абсолютно не унифицированный, этот кенвуд не заработает больше ни с одним процем. И требующий заранее понимания, какой проц будет. Ну и сервис-мануала со схемами на этот проц. И хрен с ним, что старый пионер, плюсы от грамотного подключения все минусы пионера перекрыли. Вот в случае если проц уже есть, дорог как подарок от бабушки, а схем на него нет, да, можно уже уходить к компромисным вариантам с блок-схем выше. И то, с оглядкой на стоимость - скорей всего при качестве не хуже, но проще и дешевле всё продать, добавить денег которые ушли бы на радиодетальки и рукосуйство, и купить процессорную голову.

Сообщение от Альф77

Так собственно на вопрос ответ и был. #### с ним что пионер, использовался то он как проц, причем проц на который есть сервис-мануал со всеми схемами. Это на мой взгляд удачное сочетание приемлемой цены и качества. Источник и проц максимально интегрированы. Общий мастерклок, раздача даты по битклоку проца. От спдифа только дата осталась. Спдиф, конверторы и2с в спдиф и обратно используются лишь как дешевый и доступный калькулятор для конвертации этой даты в нужный формат. При таком варианте уже не слышны разница между разными кабелями или кабелями и оптикой. Громкость отдельно от цифрозвука, опять же благодаря вмешательству с паяльником в проц. Мухи отдельно, котлеты отдельно. Уход от компромиссов с лишними преобразованиями. Но этот вариант вывода цифры потребовал анализа принципа работы конкретного проца, и рукосуйства в него. Вариант абсолютно не унифицированный, этот кенвуд не заработает больше ни с одним процем. И требующий заранее понимания, какой проц будет. Ну и сервис-мануала со схемами на этот проц. И хрен с ним, что старый пионер, плюсы от грамотного подключения все минусы пионера перекрыли. Вот в случае если проц уже есть, дорог как подарок от бабушки, а схем на него нет, да, можно уже уходить к компромисным вариантам с блок-схем выше. И то, с оглядкой на стоимость - скорей всего при качестве не хуже, но проще и дешевле всё продать, добавить денег которые ушли бы на радиодетальки и рукосуйство, и купить процессорную голову.

Я наверное не так ясно мысли выражаю. Вводная. Вывести из магнитолы серии КММ цифру, крайне желательно в USB. 24/96 . Alles. Вопрос, что с ней делать, и что там дальше по тракту в принципе не важен. Нужен ИСТОЧНИК.
