Тюнинг Усилителя

Пока есть свободная минутка напишу что я сделал, замена ОУ с 2134 на 49860 изза малого напряжения смещения постоянка на выходе последнего по схеме ОУ почти нуль, следовательно убираю все разделительные, ставлю перемычки. Цепляюсь осциком на питание предваров- шум и наводки на ножках оу почти в норме но до идеала очень далеко, смотрю питание до стабов, полная мама не горюй, шум 120мв наводки 200мв, до стабов еще дросели стоят, там я меняю джамиконы 220 мкв на входе и выходе панас фс 470мкф и меняю дерьмовую шунтирующую керамику с еср 0,3 ом на самсунг 0.1мкф с еср 0,03ом, на входе стабов шум стал 15 мВ наводки 50мв. Далее после стабов 100мкф в плече смд меняю на сильмики 220мкф 35в зашунтировав керамикой, далее возле, каждой ОУ по 100мкф сильмики плюс прям на ногах ОУ срезаю вершины наводок блокируя 0.1мкф , сажусь осциком на ноги питания Оу красотень шум1-2мв наводки 3-4мв. Далее вторичка в стоке по шуму чистая, наводки взависимости от расстояния бп уменьшаются с 150-до 10мв. Замена емкостей непосредственно возле транзисторов- сильмики, усь на сч вч- курейт не важно что маленький. Зато наводки самые большие 50мв, а на дальнем меньше 5мВ. Замена регулятора громкости повело за собой установку стабов по аналоговому питанию с 15в до 5в. Также чистка питания громкости.

Звук поступает на ОУ потом на ругулятор громкости pga2320, потом на ОУ повторитель, потом опять на оу и вот на последнем оу 80-100мв было. На выходе ум было 20-30мВ, сейчас 0,5мВ на двух каналах, на остальных двух 1.5мВ. Разделительные стояли сразу на входе первого оу и вторые между повторителем и последним оу

Сообщение от Aleksey

Ого... многовато, что то для ОУ. Может просто с питанием непорядок был?
А после этого "последнего" ОУ куда идет сигнал(что на входе УНЧ)?

На последнем оу было больше всего шума и наводок по питанию, после замены на сильмики и шунта на ножках оу, стало нормально, остался один недочет, пряжение на оу + 15,5в и -16,2в собираюсь делитель немного подправить на отрицательном плече лм 337. Сигнал идет на irf 510 и 9510 потом на 640 и 9640

Сообщение от Aleksey

Это мелочи - можно забить.

Прямо с ОУ идет на полевики???

Нет конечно, там еще то92 8шт они закрыты не видно какие. разница в двухполярном питании оу в один вольт дает постоянку на выходе, не раз уже замечал

---------- Сообщение добавлено 13.01.2015 в 14:33 ----------

пропаял оловом тонкие дорожки, просадки уменьшились, на звуке ничего не заметил. Есть мысля выкинуть гнезда рца и поставить хороший клемник для межблоков. Регулятор громкости был pga2320 стал Pga2311, в нем сигнал шум, разделение каналов лучше и искажений меньше на сч вч, вообщем это и заметил в звуке после перепайки при прослушке

Сообщение от Aleksey

Перед ними тоже удалена емкость(закорочена)?

ее там нет и не было. стояли только между выходами и входами ОУ

---------- Сообщение добавлено 13.01.2015 в 15:57 ----------

Сообщение от Aleksey

В этом очень мало толка.

Когда я в 800 проце выпаял рца и просто без пап и мам впаял межблоки, разница почувствовалась

Нуууу понеслась

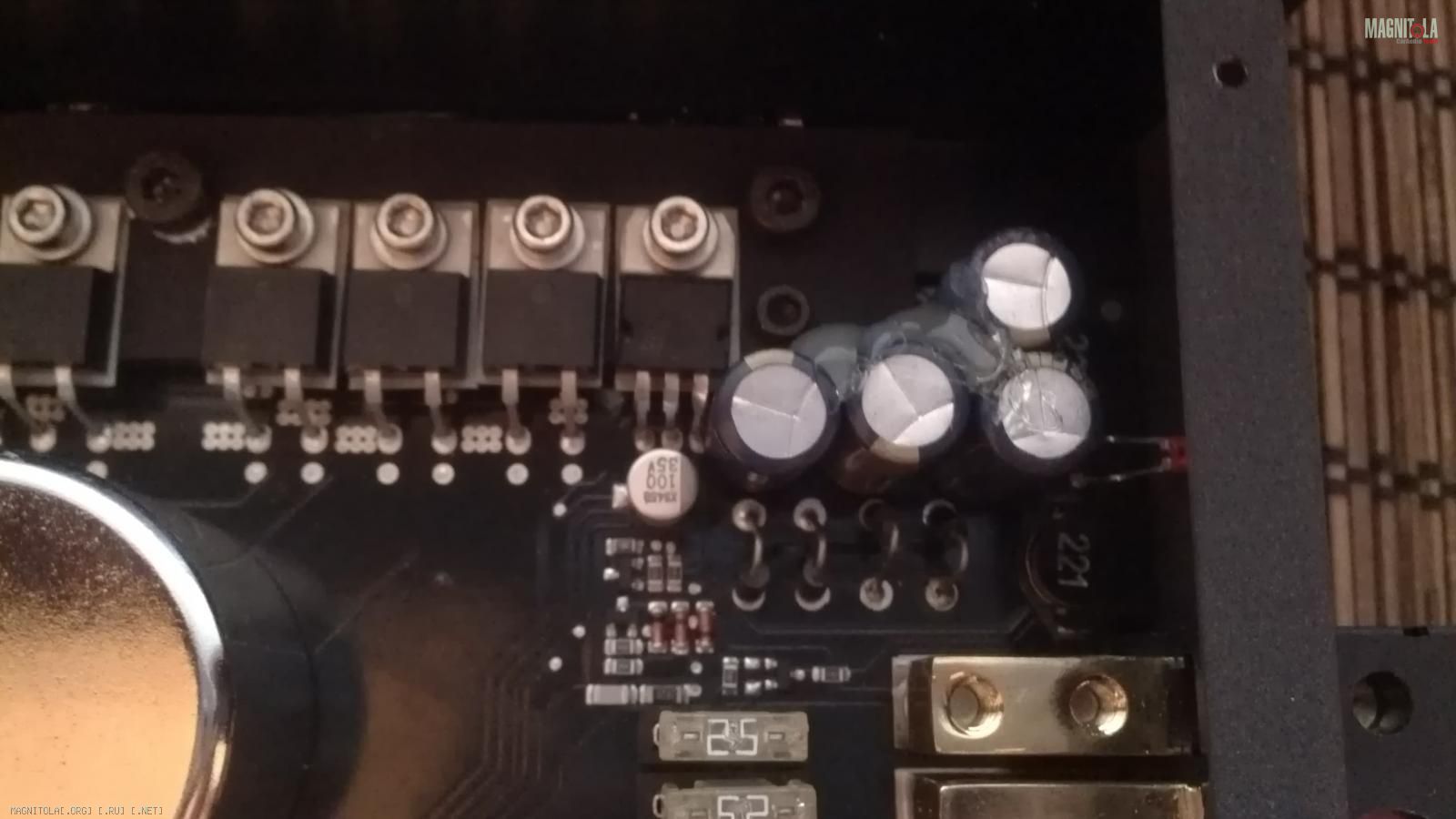

Это панас фс (каждый заблокирован керамикой 0.1мкф esr 0,03 Ом на 100кГц) до и после дроселей перед стабами питания оу и регулятора громкости(аналог тоже запитан от туда)
