Твик PXA-H701

Сообщение от Lukasarts

что скажите касательно ТЮНИХА сего девайса ?

только косметический в связи с больной вероятностью использования или цифровой регулировки громкости или регулировки встроенной в цапы...

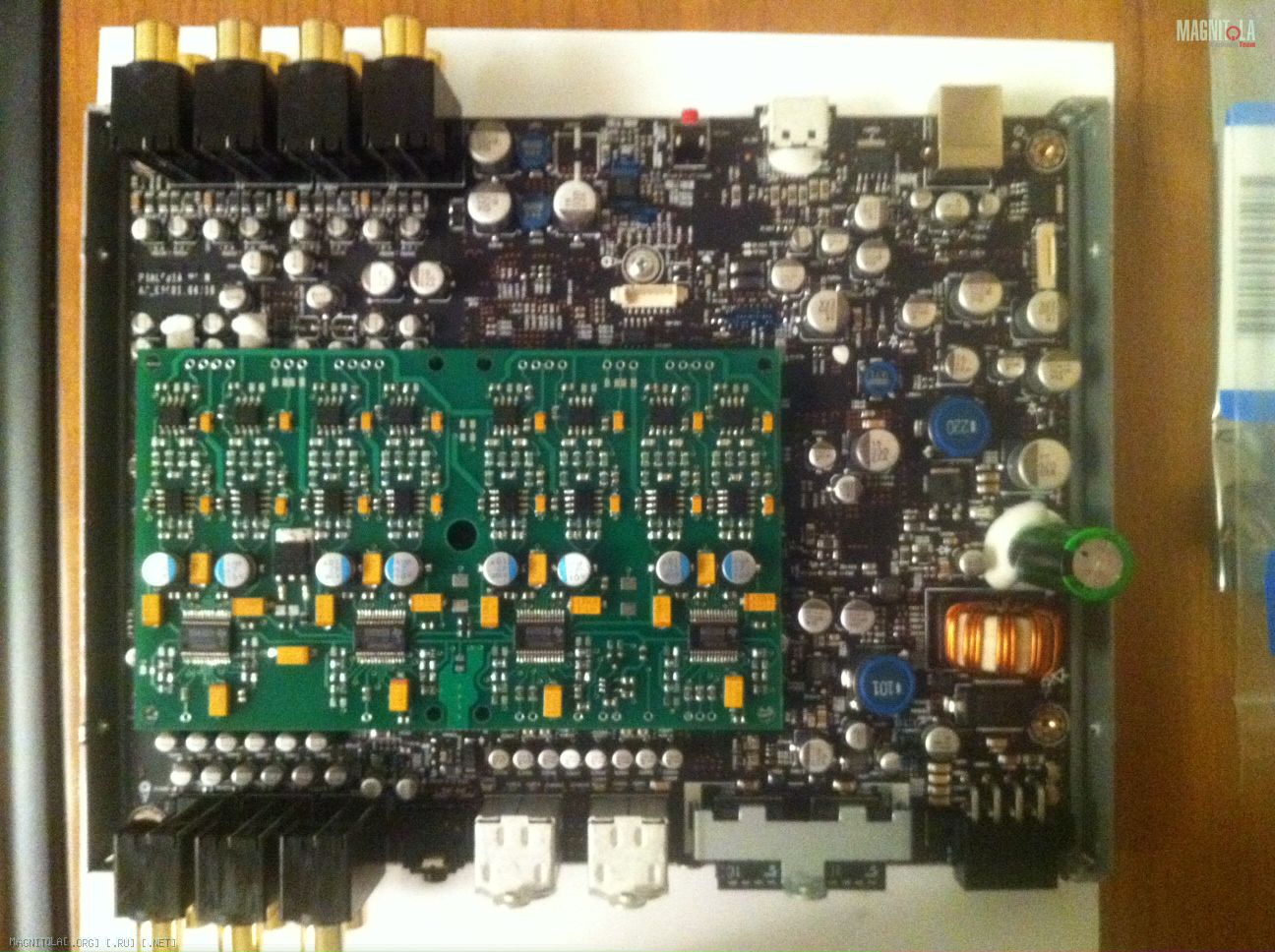

По мотивам схемотехники цап, который мы использовали в твике процессора решили сделать стереовариант, со входом toslink. Приемник взяли DIX9211, потому что порадовала фраза "50-ps Ultralow Jitter". В результате получился цап жрущий до 24/192 фраза. Цап можно использовать как в домашке, так и в авто, если запитать его двуполярным питанием 15В используя, например, преобразователь TRACO или аналогичный...

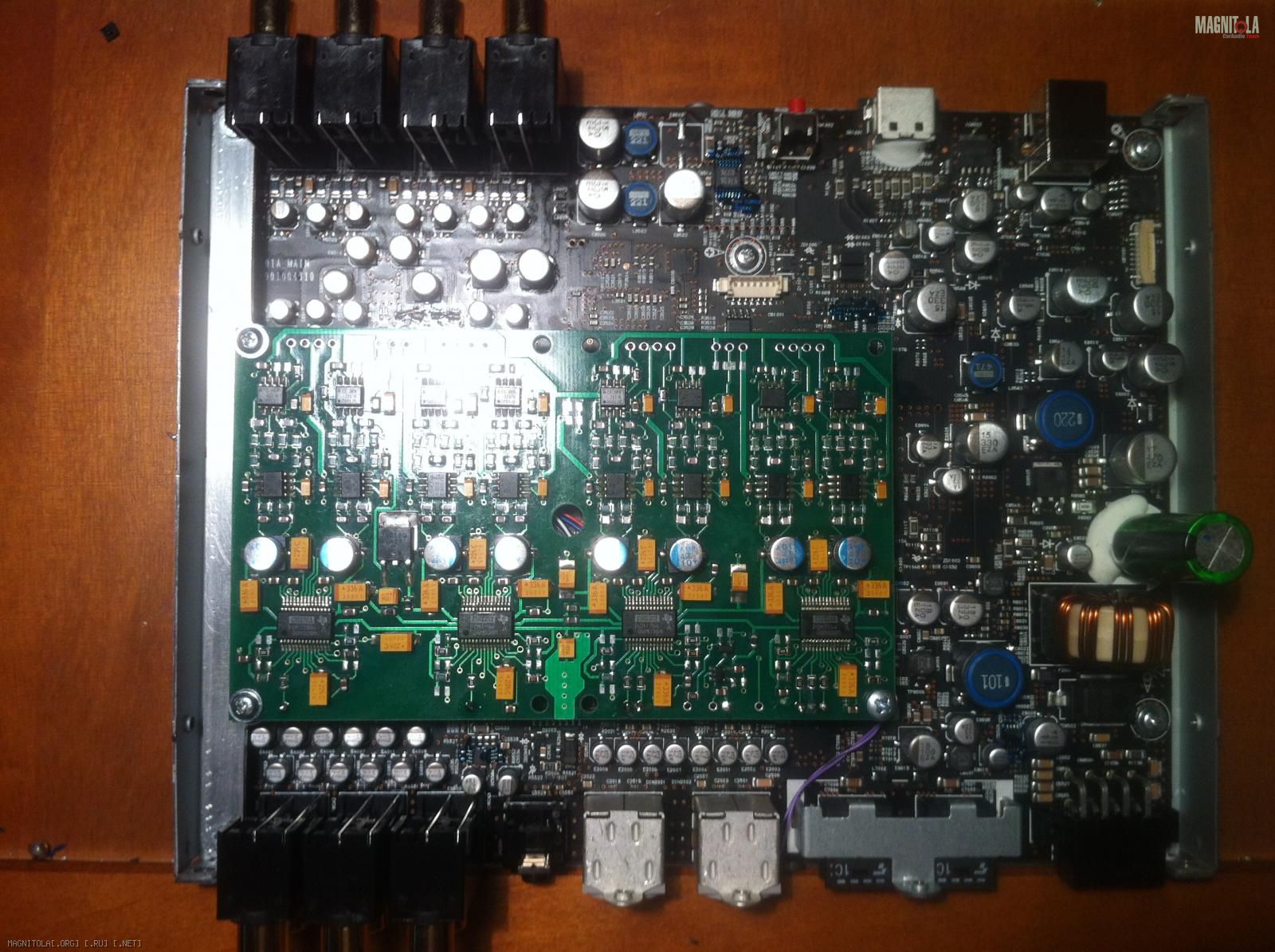

на фото - первая, но уже рабочая версия платы...

Сообщение от andr_l

По мотивам схемотехники цап, который мы использовали в твике процессора решили сделать стереовариант, со входом toslink. Приемник взяли DIX9211, потому что порадовала фраза "50-ps Ultralow Jitter". В результате получился цап жрущий до 24/192 фраза.

однако быстро идея переросла в результат

как оно в сравнении с поделкой из Китая?

Сообщение от elev

как оно в сравнении с поделкой из Китая?

хорошо

Сообщение от andr_l

хорошо

а габариты платы какие получились?

122Х73

Сообщение от andr_l

122Х73

то, что надо

а что касается аналоговой части, какие преимущества у новой цапы перед китайским вариантом?

Сообщение от elev

а что касается аналоговой части, какие преимущества у новой цапы перед китайским вариантом?

Дифамп вместо двух оу, более грамотный фильтр - Алексей доработал вариант фильтра, что стоит в процессоре так что еще меньше грязи попадает на вход дифампа, полное использование возможностей PCM1794 по фильтрации питания, развязка по питанию каждого опера и дифампа друг от друга и левого от правого канала (да и вообще все питание сделано с учетом воспаленных требований аудиофила, кроме одного). Остальное по мелочам

---------- Сообщение добавлено 19.01.2012 в 11:01 ----------

Забыл еще один важный момент - ЦФ на нашей плате можно включать как в режие slow так и sharp (нам с алексеем нравиться slow как более честный, но накладывающий сильные требования на обвязку), в кетайском варианте стоит жестко прибитый sharp, позволяющий использовать в качестве ОУ разное УГ

Сообщение от A!exT

есть интерес послушать стерео-цап в машине?

есть интерес послушать дома

Народ, не стесняемся. Советую обратить ваше внимание на данный вариант.
Дома твикнутая китайская цапа на том же pcm1794, не смотря на все вышеперечисленные недостатки, каждый раз приводит меня в неописуемый восторг.
