---------- Сообщение добавлено 12.04.2015 в 15:34 ----------
проверь постоянку на не рабочем каналеЦитата:
Сообщение от h.a.m.
Вид для печати
---------- Сообщение добавлено 12.04.2015 в 15:34 ----------
проверь постоянку на не рабочем каналеЦитата:
Сообщение от h.a.m.
Апарат видимо решил сегодня немного ожить: перегрузка срабатывает только на входе проигрыватель (Индикаторы бегают сами по себе когда добавляешь громкость, на правом канале когда ручка громкости более 7 и срабатывает защита, в левом канале индикатор меньше на 1/3, до 100 не доходит ). На остальных входах норма защита отключается но если нажать кнопку на индикации Х0,1 то индикатор левого канала немного "бегает", в правом стоит на месте. Постоянка на левом 0,04 на правом 0,02. Нажал на кнопку сзади усилитель и его опять переклинило.
конденсаторы меняй везде,повысыхали,пока не поменяешь их лучше не включай аппарат а то может быть всё что угодно,если память не изменяет то в блоке рег.громкости неполярные 2 штуки и в предварительном усе 2 банки таких больших тоже неполярные. не попутай,внимательно схему смотри,после включи и глянь как реагирует,если проблема останется то нужно будет узнать какой блок выделывается,либо предварительный усь или комутация где то коротитЦитата:
Сообщение от h.a.m.
Причина в блоке А6, с блока А5 приходят оба канала но на выходе работает только правый, левый еле поет (проверял через выход наушников) при вскрытии было обнаружено: замена микросхемы А2, кандера С14 (может просто выпаяли и обратно впаяли). Вопрос, где копать?Цитата:
Сообщение от WextiN
Схему скачал?Цитата:
Сообщение от h.a.m.
Фото блоков давай, со стороны дорожек и со стороны элементов

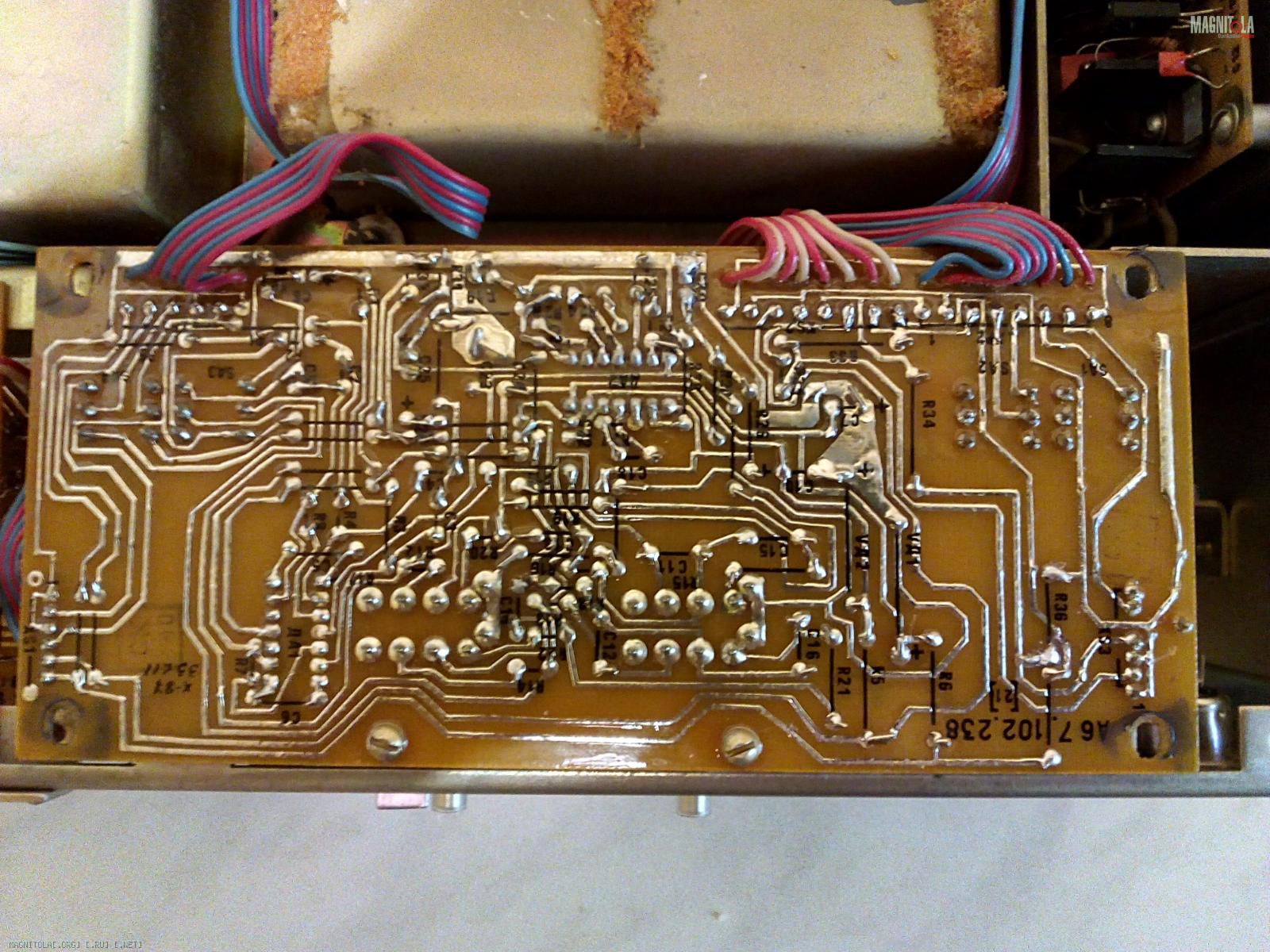

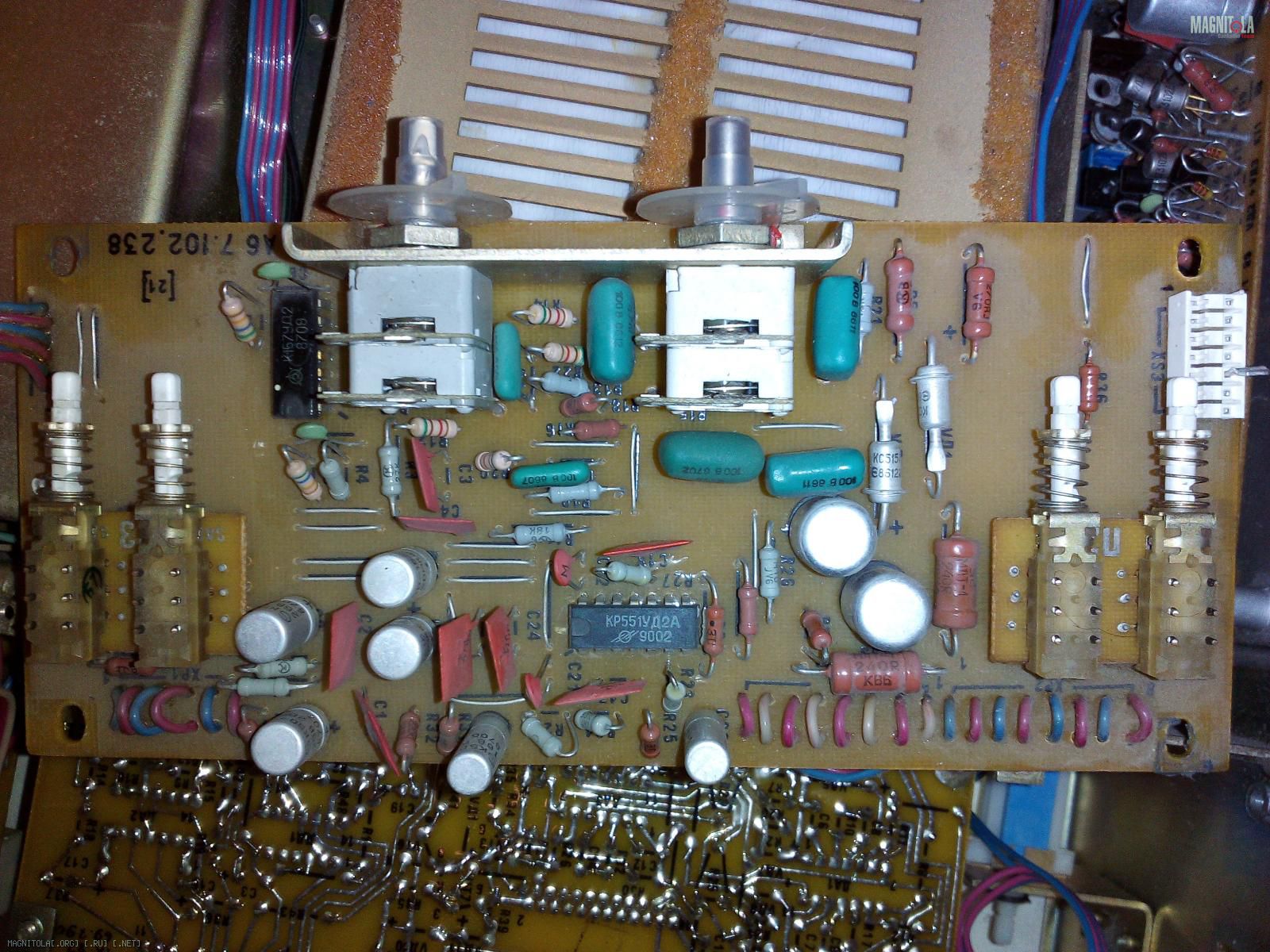

Схему скачал, заменил R36 был почерневший но рабочий. Фото блока А6. Фото с телефона.Цитата:
Сообщение от WextiN
Вложение 756168Вложение 756170
Оригинальные фото https://yadi.sk/d/jf-af3AJfzHa8
Попробую заменить кандёры С8, С25.
Меняй все банки они высохли, потом включая блок в схему проверь как звук будет проходить,будут хрипы или нет, со стороны дорожек такое ощущение что сопли висят сверху, плохая пайка,проверить желательно. Плюс покупайте ВСЕ конденсаторы и меняйте на всех блоках кроме питания,они там живучие вполне. А проблема блока а 6 точно из за конденсаторовЦитата:
Сообщение от h.a.m.
В общем поковырял блок этот, звук с микросхемы а2 выходит с обоих каналов.Цитата:
Сообщение от WextiN
На блоке индикации есть 2 микросхемы усиления звука КМ551УД2А, какая что усиливает? По теории вероятности из за них и не работает правый канал. Припомнив что выход на наушники идёт с усилителя а на плате А6 такого нет то полез по проводам к блоку индикации и вот там эти два УМ. В схемах не очень разбираюсь.
Смысла копаться пока ты не поменяешь конденсаторы нет,может не выдержать и что то сгореть из за сухих ёмкостей!! От блока А2 звук идет на баланс,потом рег громкости, а после на темброблок, после идёт в усилители оконечные, а с оконечников идет на индикатор! Нажми кнопку ЛИН,это обход темброблока.Цитата:
Сообщение от h.a.m.
Пока ты не поменяешь конденсаторы помогать тебе бесполезно, купи пойди и перепаяй. После уже можно понять где проблема.
WextiN, у тебя похожие проблемы были судя по теме. Немного покопался в нём и случайно замкнул выходные транзисторы на массу в блоке а3, пошел дым, посмотрел сгорел загадочный р9 которого нет на схеме. Нашел схему другую, перепаял, и по мелочи транзисторы болтались почти везде подпаял. Насчет кандюков займусь на следующей неделе с блока А2, где-то читал не помню на каком сайте что когда нажата кнопка проигрыватель тоже индикаторы бегают и проблема в блоке А2 на кандерах эээ... вот память... Ну по цепочке заменю все электролитические. Постоянные и плёночные можно наверно и не трогать.Цитата:
Сообщение от WextiN
