Репутация: 115759

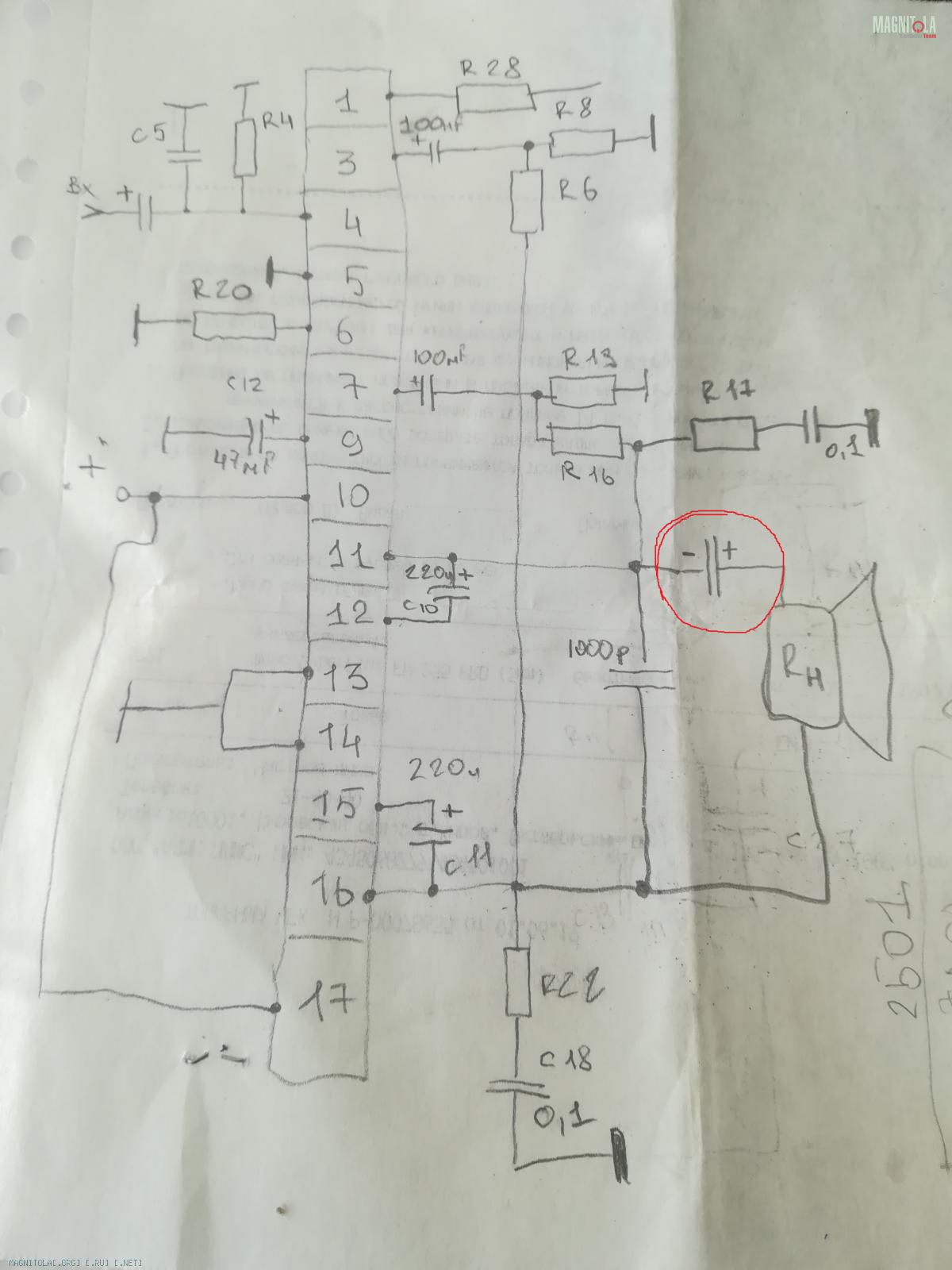

Сегодня выкроилось время , решил себя перепроверить при свете дня. Сел и порисовал с платы :
.....так что , прошу прощения . Себе и всем вынес мосх , а "оно вот чё .." ......ФВЧ получается , ...правильно , я понимаю ?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 5191 Вот теперь более понятно.Разделительный с ФВЧ.
Во первых снизится нагрев микросхемы,и уменьшится ток потребления.Сама микросхема склонна к самовозбуждению и нестабильностью напряжения на выходе,особенно на переходных процессах,и включении.
Репутация: 115759 Звякнул динамик - 3.6 Ом к постоянке . Прикинул в калькуляторе , получается 85 Гц ....Сообщение от Rejekt
Репутация: 5191 Замер ачх сделать легче
Полистал форумы в сети...Весьма горячая микруха,часто горит.Зато имеет хорошее звучание,чуть ли не А класс.
Входную часть теперь рисовать нужно....пересчитать ку и ....
Репутация: 115759 ....ни разу , не измерял ...
Вообще "тёмный лес", ...если , конечно , ....кто-нибудь ....взял бы под чуткое руководство ....
Репутация: 5191 Ачх измерить несложно,если есть ПК и ли ноутбук,главное чтобы линейный выход и линейный вход существовал.Реалтека вполне хватает.Проводки и делитель сделать не сложно....Все украдено до нас.....
Стоит этим побаловаться ,хотя бы для общего понимания....
А вот если взять это на вооружение.....особенно при всякого типа доработке или твика.То легче обнаруживать то ,что привнес своими изменениями .Ушам то нравится, а на самом деле сплошные искажения
Инженеры не дураки....просто их заставляют экономить
Ну и конечно новые технологии...куда ж без них то...а при тотальной экономии полуфабрикаты и получаются..
Репутация: 115759 Понял . ...будем рисовать , как появится время .
Появилось

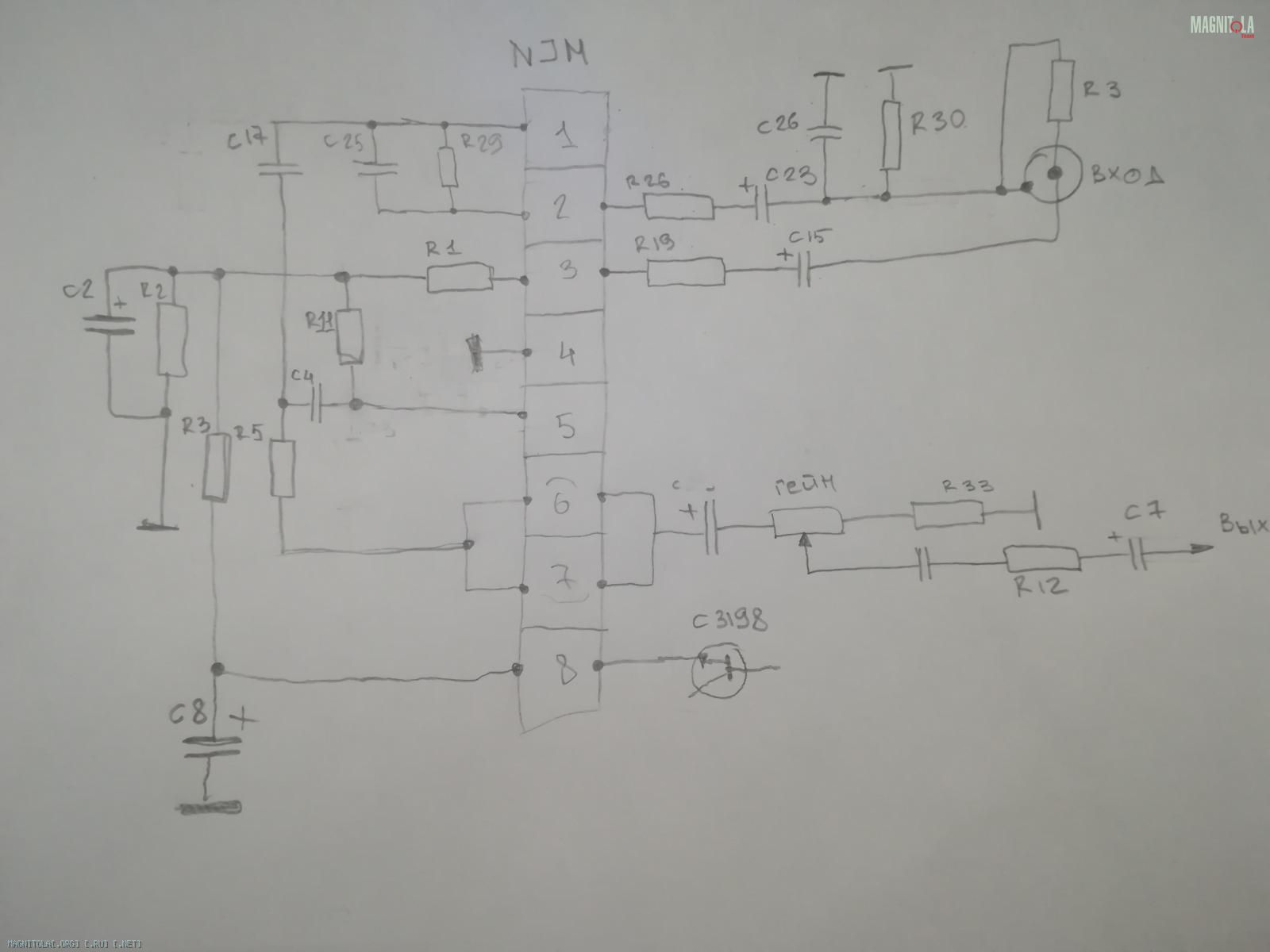

Репутация: 5191 Предварительный усилитель.... Стандартное включение при однополярном питании.
С 17 не электролит? Емкость 0,47 наверное...С4 тоже ...Фвч получается...
Ачх бы померять.
Репутация: 115759 Не ...плёнка 22нФ и С4 аналогично .
Думаю над этим вопросом .
