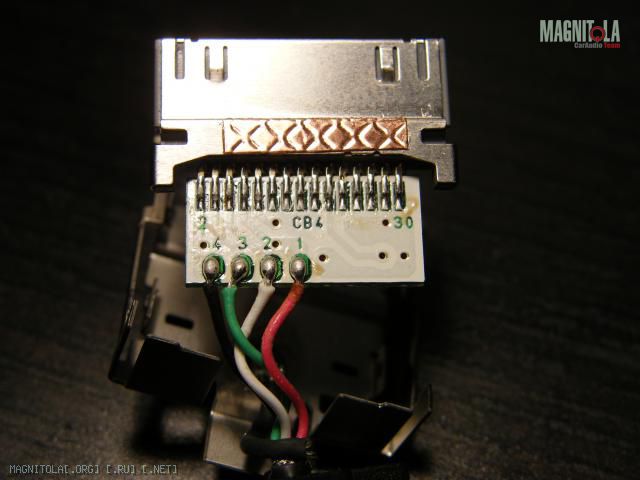

Фото внутренностей USB разъёма для iPod
Вложение 65921
Вложение 65922
Вид для печати
Фото внутренностей USB разъёма для iPod
Вложение 65921
Вложение 65922
то, что видно однозначно:
2 нога - gnd
4 нога - usb
6 нога - usb
8 нога - +5V
USB data больше НИКУДА не подключены.
Распиновка взята отсюда
http://pinouts.ru/PortableDevices/ipod_pinout.shtml
(только нумерация обратная)
Прикольно.Цитата:
Сообщение от Theo
Белый и зеленый проводники кабеля (в обычном USB-кабеле они как раз передают USB Data+ и USB Data- ) тут подключены - явно под лаком видны дорожки, а можно было бы и омметром прозвонить - прямиком к третьему и четвертому пину Айпод-коннектора. А это линейные выходы!
Представляется такой вариант использования USB-кабеля связкой Айпод+Альпайн (в скобках для сравнения назначение проводника в "настоящем" USB-кабеле):Цитата:
.....
3 Right Line Out - R (+) (Audio output, right channel)
4 Left Line Out - L(+) (Audio output, left channel)
.....
- черный: GND ...................................................... (GND)
- зелёный: LineOut................................................. (USB Data)
- белый: LineOut ................................................... (USB Data)
- красный: управление, последовательные данные ... (Питание)
Если это правильно, то становится понятно, почему при подключении "USB-кабелем" нет зарядки аккумулятора: питающий красный кабель используется для передачи команд управления плеером. В более новых моделях, где уже есть зарядка, очевидно применена модуляция напряжения питания, чтобы по питающему (красному) проводу передавать и команды управления, и выполнять заряд аккума.
Вобщем, никакой цифровой передачей аудио-данных и не пахнет.
Весь звук готовят ЦАПы Ирода.
---------- Post added 30.05.2010 at 00:45 ----------
Уверен, подключены.Цитата:
Сообщение от Theo

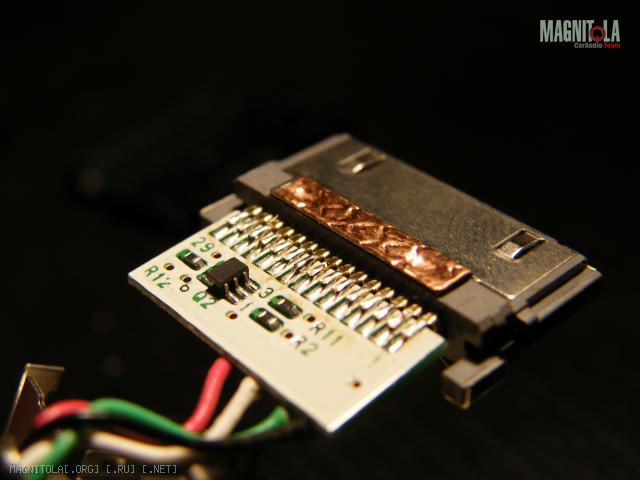

На базу ключа вот на том транзисторе Q2 (через резисторы, конечно), который очевидно и формирует управляющие импульсы, передаваемые в Айпод по красному проводу вместо питания.
Об этом еще в АЗ писали, только не помню в каком, а поиском не нашел.Цитата:
Сообщение от Каток
К тому же передача аналога по USB это обычная практика, например в Clarion DXZ785USB тоже подключение USB, родным иродовским кабелем, но звук с линейников идет. И это очень заметно на слух. А если бы с ирода и CD звук обрабатывали ЦАПы ГУ, то разницы бы не было.
Я же написал - нумерация ОБРАТНАЯ. Т.е. USB подключены на 25ую и 27ую, 23я usb power (если использовать распиновку с pinouts.ru).Цитата:
Сообщение от Каток
Что-то не срастается.Цитата:
Сообщение от Theo
А Вы прозванивали омметром, куда они подключены? или на глаз?
Потому что если нумерация обратная (хотя непонятно зачем?!), то получается что дорожки должны попадать на пины 28 и 26 разъема коннектора - сторона-то чётная, и переходных отверстий не видно. Кроме одного на правом краю платки, которое перебрасывает GND на другую сторону, на 29-пин. Я красным навел просматривающиеся под лаком дорожки - смотрите сами.
http://i078.radikal.ru/1005/5b/aa68fce97758t.jpg
... но по таблице назначение контактов 26 и 28 - FireWire, а 29-30 - не общая, а FireWire GND.
FireWire был "живой" только в первых версиях Айподов. В последующих он не был задействован, хотя присутствовал физически в некоторых версиях PortalPlayer'овских чипов. А в последних Иродах интерфейс FireWire более не используется, и даже выброшен из свежих версий чипов РР. (А в чипах от других производителей, использовавшихся Эппл - и не присутствовал никогда).Цитата:
25 Data (-) USB Data (-)
26 TPB (-) FireWire Data TPB (-)
27 Data (+) USB Data (+)
28 TPB (+) FireWire Data TPB (+)
29,30 GND FireWire Ground (-)
А если считать, что маркировка "прямая" (как на самой печатке), а не "обратная), то получается что задействованы пины 4 и 6 вместо 3 и 4. То есть на искомый Line-Out попадает только один проводник. И как второй мог бы быть переброшен на другую сторону печатки к выводу №3 что-то не просматривается...
Жаль, что фоток Вы мало сделали, и они не слишком хорошие (уж простите за критику).
Особенно "нечетная" сторона, где запаяны детали и находятся пины 25 и 27.
Эх, прозвонить бы его, чтоб не гадать на кофейной гуще!.. :dntknw:
На глаз. Мультиметр привлекать лень было.Цитата:
Сообщение от Каток
Потому что читаем внимательно по ссылкеЦитата:
Потому что если нумерация обратная (хотя непонятно зачем?!)
http://pinouts.ru/PortableDevices/ipod_pinout.shtml
If you disassemble the original apple-ipod-dock-connector-cable and look at the connector itself, on the back side, where it is soldered, you can see the number 1 and 30 (e.g. pin 1 and 30). In this description NUMBERING is INVERSED: pin 1 is pin 30 and pin 29 is pin 2, so, don't look at numbers on connector.
Предложенная тобой нумерация со 2ой по 30ую невернА.Цитата:
то получается что
На solder side нумерация справа налево, нечётные, с 1ой по 29ую.
Вот именно это я и оттрассировал и написал выше.Цитата:
Я красным навел просматривающиеся под лаком дорожки - смотрите сами.
А там РЕАЛЬНО ничего не видно, даже глазами. Видимо дорожки на плате тоньше, а слой краски толще.Цитата:
Жаль, что фоток Вы мало сделали, и они не слишком хорошие (уж простите за критику).
Особенно "нечетная" сторона, где запаяны детали и находятся пины 25 и 27.
Т.е. только прозванивать, а мне лень, если честно.
Я и так 2 защёлки на разъёме сломал. Теперь клеить придётся :(
---------- Post added 30.05.2010 at 15:06 ----------
нашёл вчерашний клочок бумажки.
Вдогонку:
на чётной (по фото платы) стороне задействованы ещё
10ый (21) - Accessory
и
20ый (11) - судя по всему mute внутренних спикеров для iphone
---------- Post added 30.05.2010 at 15:31 ----------
что-то не разобрался я как в Альбом кидать полноразмерные фотки.
Короче вот кусок вчерашней фотосессии
http://pics.binary.ru/full/DSCF4127.JPG
http://pics.binary.ru/full/DSCF4128.JPG
Вобщем, вечером завершу тест:

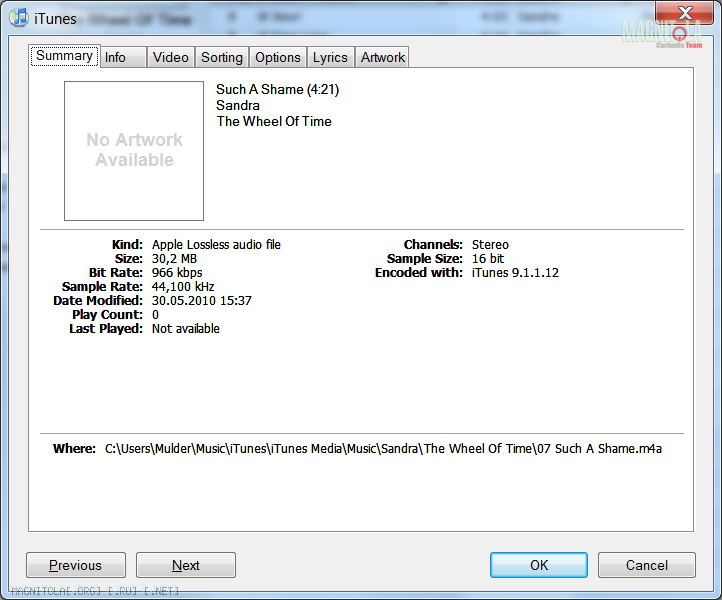

Во-первых сделал ALAC
Вложение 65952
Во-вторых нашёл 100% способ проверить "аналог-цифру". Если голова читает с iPod именно файлы, то эквалайзер iPod на звук влияния оказывать не будет.
Так что достаточно поиграться эквалайзером и сразу всё станет ясно. Домашняя JVC NX-PS2 точно по аналогу работает (эквалайзер iPod работает), но она кстати и имена композиций не умеет читать. Только управляет.
Пока результаты расстраивают - эквалайзер работает :)
Похоже придётся разобрать разъём в третий и последний раз и прозвонить там всё. Уже самомУ любопытно стало.
Надейся на лучшее, а готовься к ходшему. Там аналог. Если бы было все так хорошо... Цифра цифра... где же ты?Цитата:
Сообщение от Theo
