9887R - в 3way перепутаны обозначения каналов задержек?

Сообщение от sonnic

всё по инструкции front это СЧ, rear это ВЧ, так как получаеца что у меня 2.5 канала то у меня ВЧ+СЧ на rear, НЧ(мидбас) на front, SW саб, по такой схеме сейчас подключил всё заработало

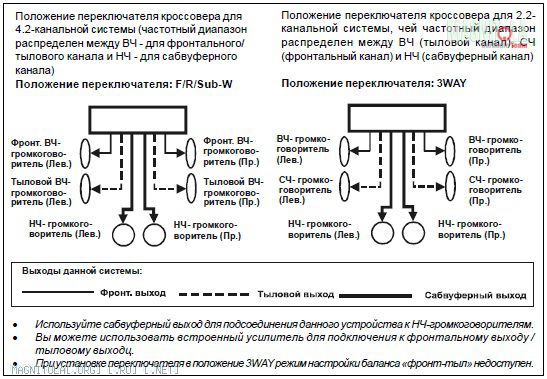

Так ты ВЧ+СЧ на Rear подключаешь чтоб резать как тебе нужно? Иначе не пойму зачем так делать. Вот картинка из мануала.
Тут ясно видно, что ВЧ это фронтальный выход (сплошная тонкая линия). СЧ - тыловой (пунктирная тонкая) и Мидбас или НЧ это сабовые каналы (толстая сплошная).


!Требует уточнения! Насколько я понимаю СЧ+ВЧ вешают на фронт, т.к. можно низко для СЧ отрезать, а ВЧ уже отрезают пассивно. Соответственно мидбас на СЧ вешают, т.к. и снизу и сверху можно резать. Ну и саб на сабовые, там только ФНЧ работает.
Почему у тебя местами мид и сч+вч "поменяны" не понимаю.

P.S. А в каком режиме переключатель на брюхе у тебя?
P.P.S. Кстати только сейчас заметил что в русском мануале для положения 3WAY слова в тексте не совпадают с картинкой! Поэтому и расхождения у меня. Я все по английскому родному мануалу настраиваю. Завтра буду смотреть в него.

Сообщение от evstegney80

все правильно. кроссоверы позволяют резать. а вот с чем подключенны сч зависит от расположения. так временные задержки выставить легче.

У него СЧ вместе с ВЧ. Куда не подключай - какая разница крутить LF+RF или LR+RR?

---------- Post added 27.09.2010 at 23:42 ----------

Сообщение от LeGFooT

Насчет того что не пашут. Если стоит 3WAY и миды подключены к сабовому выходу (как в мануале), то нужно в настройках еще сабовый выход включать, иначе точно миды работать не будут.
Поправьте меня если не прав.

Вы мне лучше это подтвердите или опровергните.

Сообщение от sonnic

1. да вот именно что я по тексту подключал, а не по картинке и получились расхождения...

Да, я это и заметил, что текст с картинкой отличаются.

Сообщение от sonnic

3. тогда получаеца нужно фронт и тыл местами поменять чтоб правильно было???

Пока незнаю, почитать надо английский мануал.

Сообщение от sonnic

4. есть нюанс у меня купольные СЧ а кроссы от дифузорных поэтому мне обязательно кросом ГУ нужно порезать СЧ не ниже 500гц

На выходе для СЧ их можно отрезать не ниже 200Гц, т.е. твой вариант от 500 реализуется без проблем.
В принципе он (выход для СЧ) полосовой, т.е. имеет еще ФВЧ, но его можно и отключить, распустив вверх для пищалки, поэтому, конечно, так тоже подключать можно. Но тогда мидбас висит на выходе для ВЧ и сверху ничем не режется у тебя. Разве не так? Сейчас схожу за мануалом в машину, нужно точно разобраться.

---------- Post added 28.09.2010 at 08:22 ----------

Сообщение от evstegney80

раза три прочитал твой комментарий пытаясь понять о чем ты, может я в чем то ошибся, но только дошло одно: я теперь не пойму куда подключать вч по твоему предположению.

Для меня ясно точно, что ВЧ надо подключать на выход ВЧ, т.е. тот где работает только ФВЧ. Где он - нужно разобраться.

Сообщение от sonnic

вот в том то и дело надо узнать куда реально выходит ВЧ
p.s. похоже ток нас двоих заботит данный вопрос)

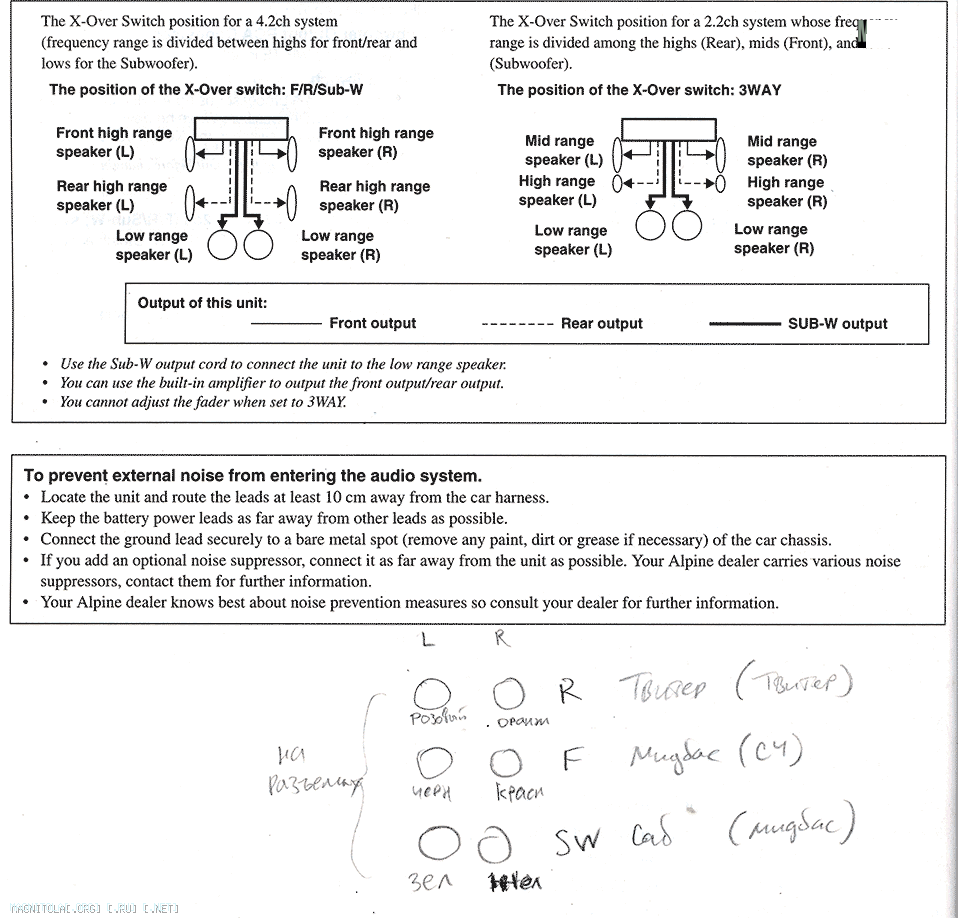

Вот и нашелся косяк. Прикладываю скан с англ инструкции. Найди отличие с русской (подсказка - см. обозначения на рисунках).
Английская (родная)
Русская с сайта tria.ru

На скане с англ. подписаны мои соединения - ВЧ на тыл, мидбас на фронт.

P.S. прошу считать мой пост №30 не верным! Ошибся, т.к. читал скачанный русский мануал.
Подключено конечно должно быть так - ВЧ на Rear, Мидбас (СЧ) - на Front. Приношу извинения за замутнение воды.

Сообщение от sonnic

всё по инструкции front это СЧ, rear это ВЧ, так как получаеца что у меня 2.5 канала то у меня ВЧ+СЧ на rear, НЧ(мидбас) на front, SW саб, по такой схеме сейчас подключил всё заработало

Ну и соответственно у тебя все абсолютно правильно подключено!
