Молодчина!Цитата:
Сообщение от trz_ua
Может и мне поможете? Голова x303. Распайка смотрю немного другая. Что куда паять?

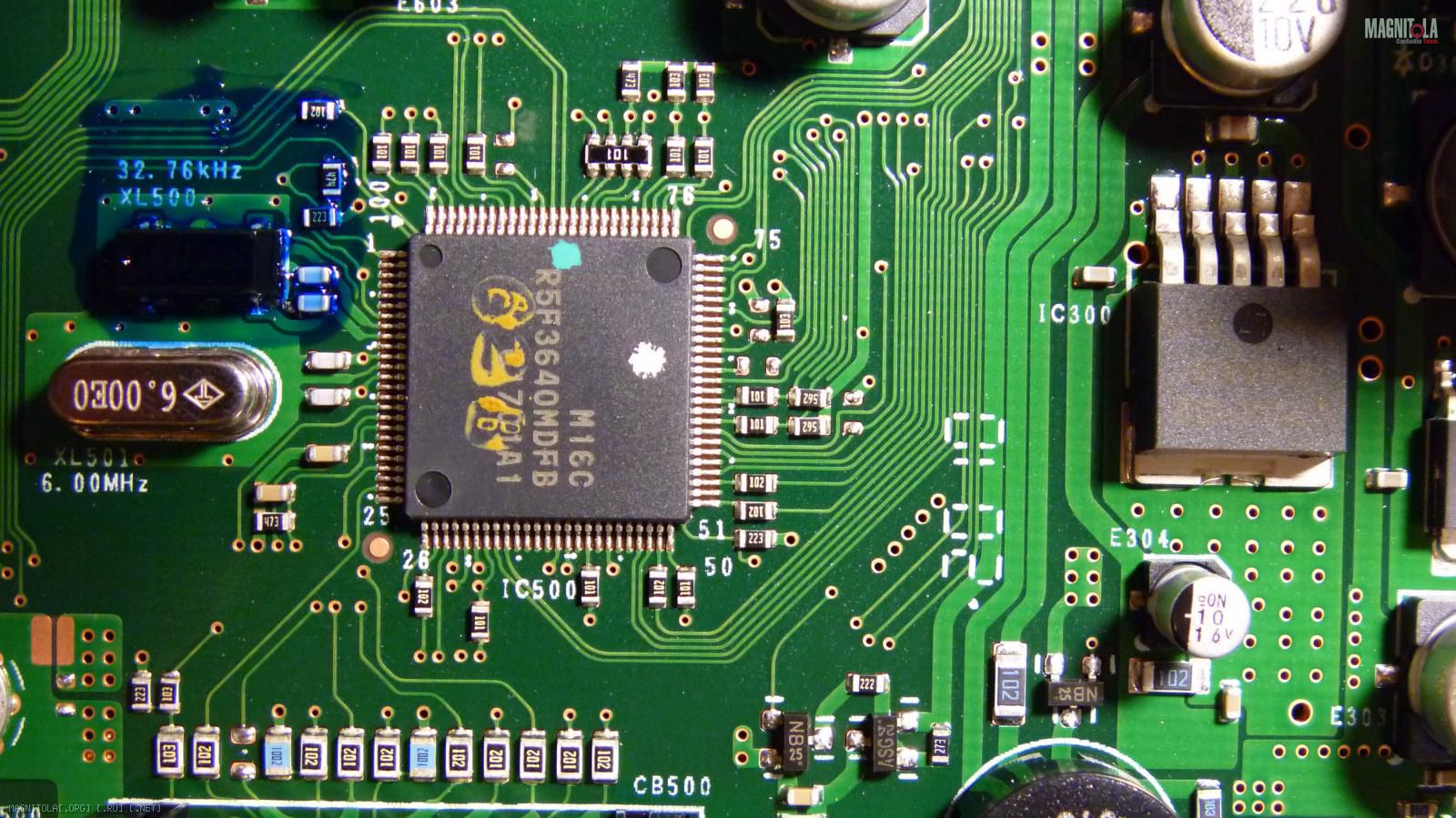

Ну хорошее фото :) лицевой платы.
Ну у меня нет схемы на 303, но компоновка очень похожа.

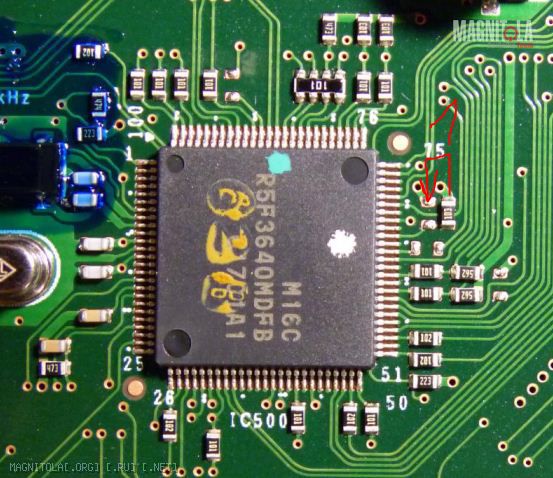

И на 90% уверен что этот резистор отвечает за зону (если есть возможность замерь,ели на него идет + или -, а рядом если на нем + стоит - то точно оно)
Вложение 106942

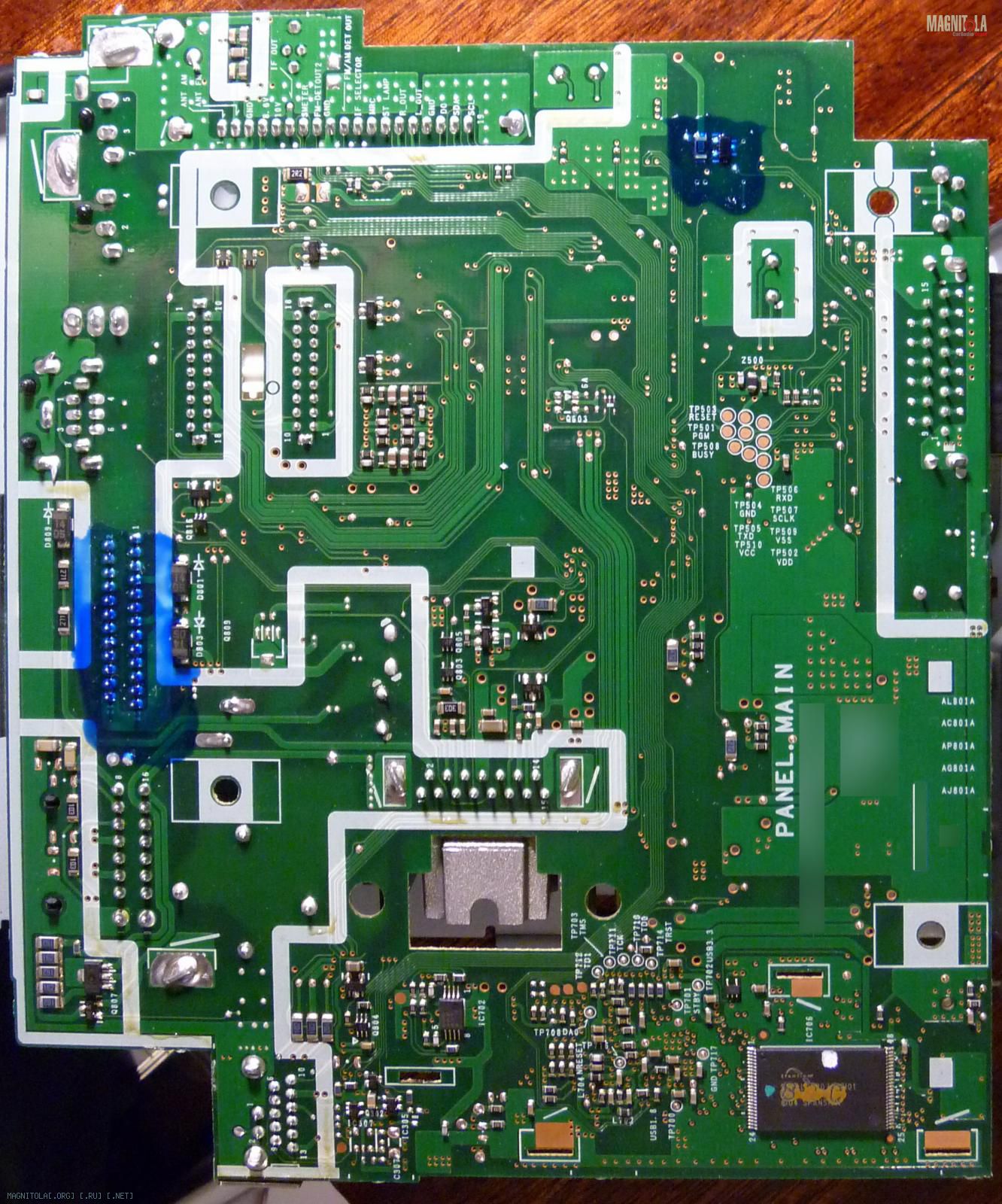

На задней плате фото не оч, не вижу номиналы сопротивлений, но там тоже должен быть 10ком, но может и не быть его.
И вполне может быть достаточно просто переставить этот.
Попробуй отпишешь что вышло.http://static.magnitola.com/images/misc/pencil.png
trz_ua,
попробовал - ничего не изменилось... ((( Резистор в положении как на картинке выше замкнут на землю. В положении как ты нарисовал - на +5В.
Посмотри, пожалуйста, мой пост из этой темы за №55 http://magnitola.org/alpine/93314-id...ml
Я понял так: 65 ногу не трогаем вообще, а вот на 66-й резистор и есть искомый ключ.
Сравнил даташиты на оба чипа - эти ноги вреде бы не отличаются. На 305 голове 66 нога уходит на обратную сторону платы, как раз там у вас, как выяснилось, и находится ключ. На 303 этот ключ на лицевой стороне, но почему же тогда не получается?.. Может пропаял плохо... Вечером попробую обычный не смдшный резюк запаять.
Может есть еще идеи какие-нибудь?
добавлю:
40 переставить на место 41.
43 переставить на место 42.
trz_ua, проверь
у тебя такое расположение резисторов?
Ну смотри, если ты перепаял тот резистор, проверь после резета магнитола сразу ставит 24 часа и теги европы для МП3 ?
Если да то он влияент на смену зоны.
По поводу сетки ФМ...ее держит какой то из этих сопротивлений.
Вложение 106949
Нужно замерить, на их должно быть либо GND либо +5v, а рядом наоборот.
Если рядом наоборот то это похоже и есть твоя смена сетки.
Если ты так сделаешь получишь непонятную сетку УКВ :)
trz_ua, сообщишь как посмотришь.
У меня немного другая информация.
Дело медленно, но движется )))
Пропаял хорошо этот резистор по этой схеме Вложение 106942 и получил японский диапазон 76-90МГц с шагом 0,1МГц... После пайки забыл ресет сделать, но судя по всему в данном случае это не имеет значения, так?
Надо смотреть дальше...
