Может подскажешь где и какие...Цитата:
Сообщение от Pixx
Думаю в 305 точно такая же история
Я попробую переделать выложу фотки
Вид для печати
Может подскажешь где и какие...Цитата:
Сообщение от Pixx
Думаю в 305 точно такая же история
Я попробую переделать выложу фотки
Я думаю-там нечто очень похожее ... http://magnitola.org/sony/92058-sony...ml#post1037344 только для перекидывания всех этих джамперов нужен сервис- мануал.

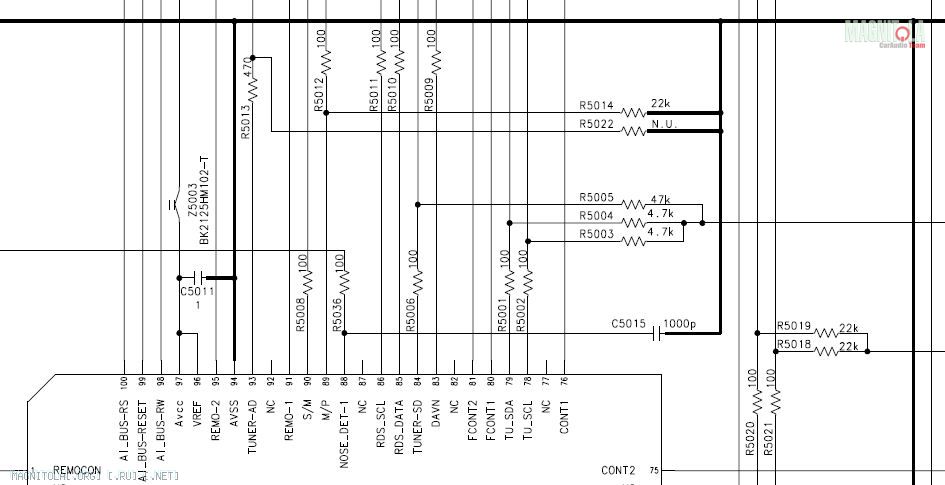

Вот что я еще выпросил :)

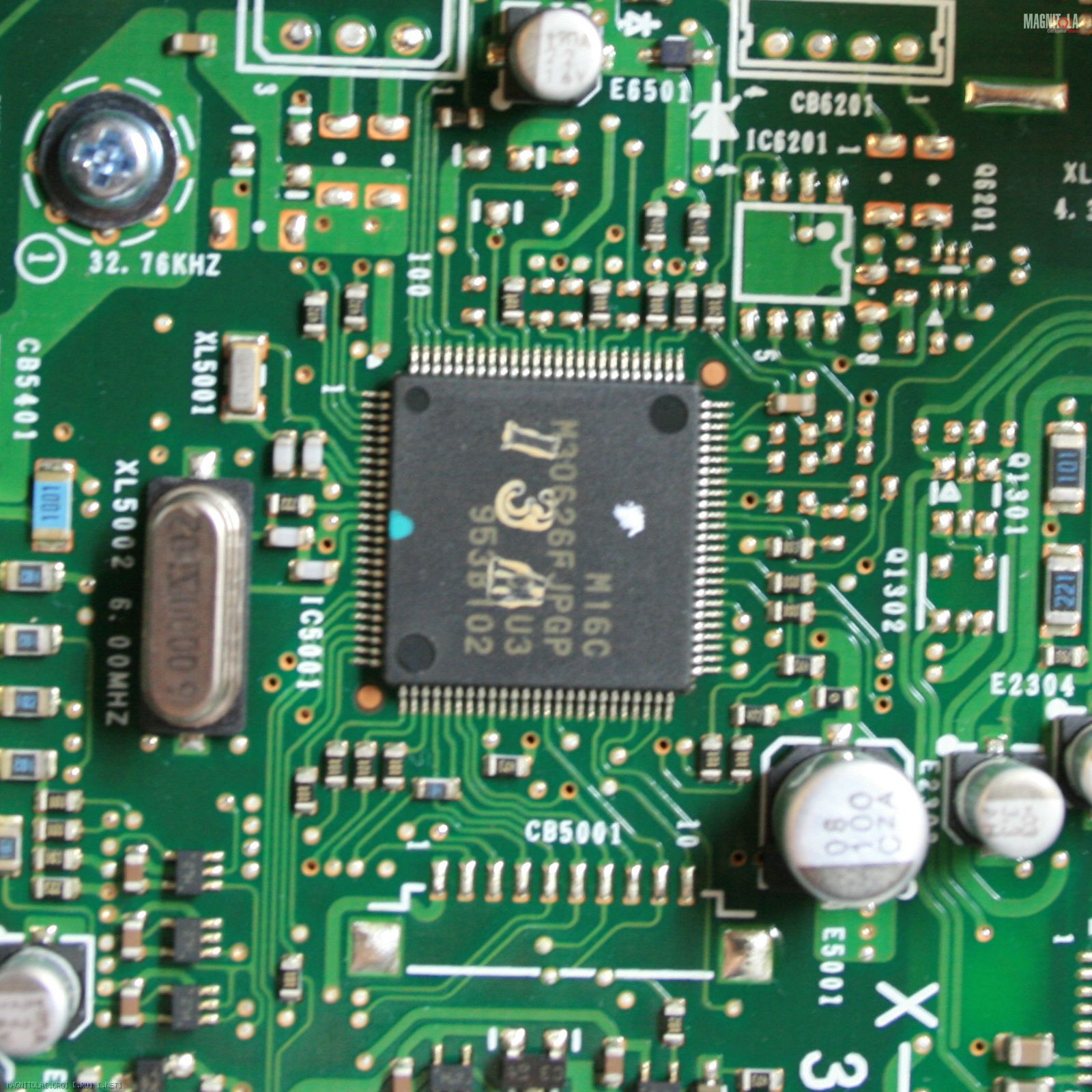

Так же прилагаю фото своей магнитолы.
Кто подскажет что куда паять ? :)
Вложение 106633Вложение 106634
как это получилось? )))Цитата:
Сообщение от trz_ua
Пришлось долго и нудно выпрашивать .
Что тут смешного...лучше подскажите что куда паять, а то магнитола лежит разобранная :)
Может кто может сделать фото микросхемы европейца ?
Я тогда без проблем перепаяю.

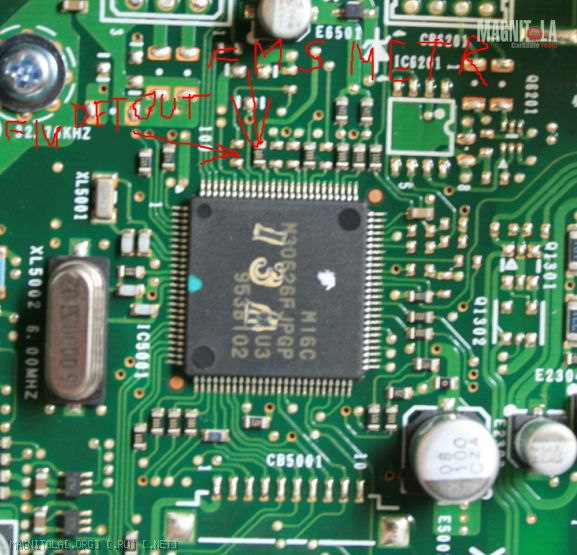

Вот что еще нашел.
Вложение 106661
Блин ну что ж никто не поможет ?
Я уже почти докопался до сути...

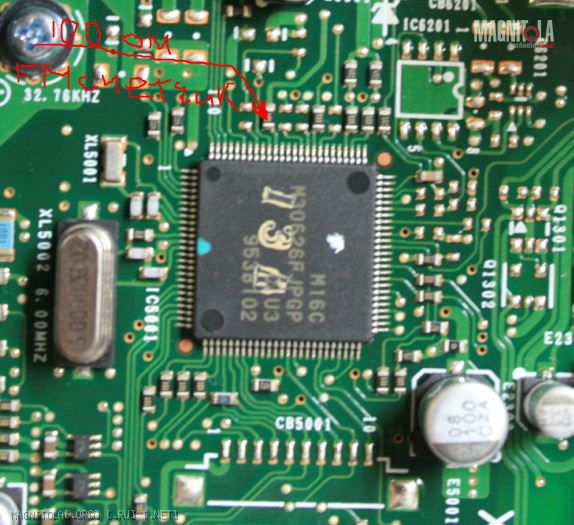

Резистор задающий частоту вот он:
Вложение 106666
Нужна помощь понимающих людей, на какой его заменить ?
На большего номинала или меньшего ?
Также прилагается даташит на микросхемку.
Вложение 106667
Его СНЯТЬ надо. И возможно поставить В ДРУГОМ МЕСТЕ.Цитата:
Сообщение от trz_ua
Это конфигурационный резистор. Он или "0" или "1" подаёт на соответствующий вход проца.
В данном случае, это совершенно "ни о чём". Даташит на процессор как таковой, а уж какие функции в него зашиты, определяется прошивкой.Цитата:
Также прилагается даташит на микросхемку.
Короче, отпайвай аккуратно резистор и включай.
О результатах расскажешь.
P.S. в свою магнитолу лезть и фоткать ЛЕНЬ. (хотя прекрасно понимаю желание сообщества получить инфу)
Общем отпаял я его эффекта никакого :)
Очень бы хотелось увидеть фото европейца.
Если не сложно можешь сфоткать ?
Там делов то открутить два болта и снять крышку и все.
С меня будет причитаться :drinks:
правильно, он за перестройку не отвечает.Цитата:
Сообщение от trz_ua
как писал "Theo" нужно установить определенный логический уровень на соответствующий вывод проца.
если не ошибаюсь, логический "0" - вывод проца должен быть соединен с массой, а логическая "1" - вывод должен быть соединен с положительным контактом (+).
