После многочисленных просьб, я все таки решил поделится как переделать сетку ФМ на евро диапазон. Очень не хотелось, что бы эта информация использовалась в коммерческих целях, но видимо не в нашей стране.
-----------------------------------------------------------------------------------------
Итак эта инструкция подходит к Alpine 305 всех разновидностей (как известно чипы 301-303-305 серии не поддерживают смену диапазона FM с америки на евро и японию сочетанием клавиш, это можно сделать только перепаяв сопротивления).
И соответствует техническим требованиям к этой магнитоле (изходя из сервис мануала).
То есть, после переделки получается обычный европеец без RDS по понятным причинам.
-----------------------------------------------------------------------------------------
Что нам понадобится:
1. Разобрать магнитолу. (разбираем аккуратно, снять плату нужно полностью)
2. Паяльник 60-80w (лучше, паяльная станция)
3. Этот мануал :)

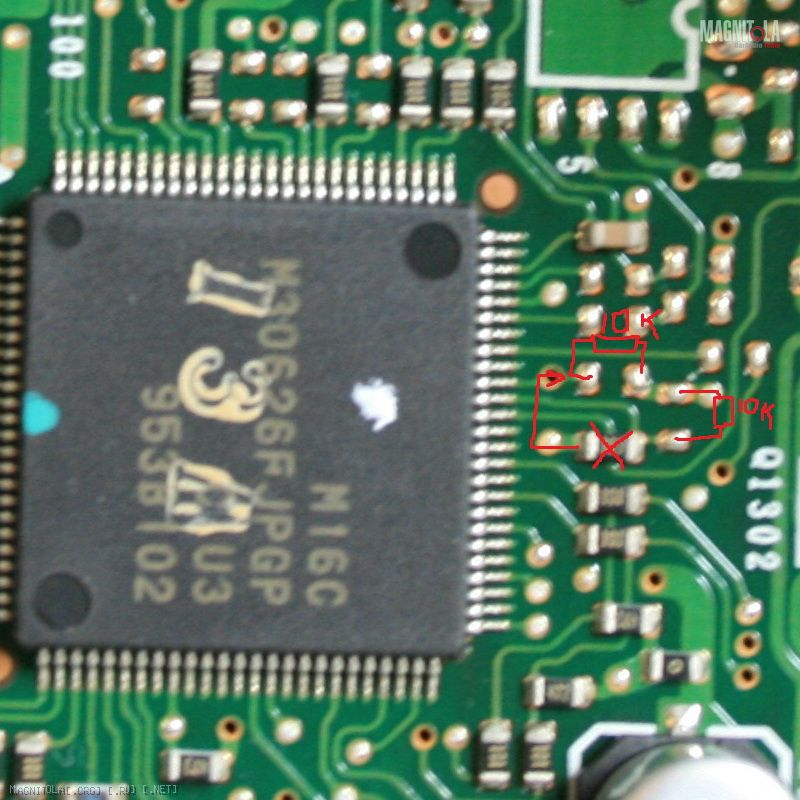

Вложение 115815
Нам необходимо перепаять два сопротивления(резистора 10ком)
Один из которых показан на рисунке.
Выпаиваем его и впаиваем рядом как показано на рисунке.
Второй резистор находится снизу платы(фото к сожалению не осталось), под микросхемой которую можно увидеть на рисунке.
Узнать какой выпаивать не сложно он из всех что там есть (под микросхемой) единственный номиналом 10ком(103) + картинка.
Вложение 115903
Если данного сопротивления вы не обнаружили, то если судить по аналогии 303 серии, его может и не быть.
То придется купить SMD резистор 10ком (103).
После того как вы перепаяли сопротивления и впаяли как показано на картинке, собираем аккуратно магнитолу назад.
Внимание!!! С платой нужно работать аккуратно, так как пайка довольно хрупкая.
-----------------------------------------------------------------------------------------
Автор статьи не несет никакой ответственности и не гарантирует отсутствие ложных сведений и ошибок. Вся ответственность за использование материала лежит целиком и полностью на читателях. ВНИМАНИЕ: я не несу никакой ответственности за ваши действия. Всё что вы будете делать - это всё на ваш страх и риск!
-----------------------------------------------------------------------------------------
Те кто удачно воспользовался этим материалом, просьба отписать в теме, что и как у кого вышло.
P.S. Мой американец 305 после переделки работает в евро диапазоне уже более 2ух месяцев.

trz_ua :drinks: Спасибо за схему и описание,в понедельник повезу свой к знакомому на переделку. Надеюсь что всё пройдёт удачно,жалко будет если не получится !! По готовности отпишусь !!

Спасибо trz_ua Выручаешь просто.

Цитата:

---

Сообщение от trz_ua

Нам необходимо перепаять два сопротивления(резистора 10ком)

---

Перепайка согласно этому?

Переделка Alpine 303
Внимание данная схема в живую не тестировалась, а описание изложенное ниже лишь предположение!
Вариантов на самом деле несколько:
1. Убрать сопротивление что на картинке вообще (исходя из логических соображений: сопротивление положение 1-япония, положение 2-америка, отсутствие сопротивления положение 3-евро).
Если не вышло отписываем на форуме вариант вычеркиваем.
2. Проверить ниже изложенную схему (схема была сделана по аналогии 305 серии сравнив обе схемы).
Оказалось что схема от 303 не так информативна (не подписаны выводы от микросхемы) как 305 схема

Принцип тот же что и описан выше по 305, но есть небольшие изменения.

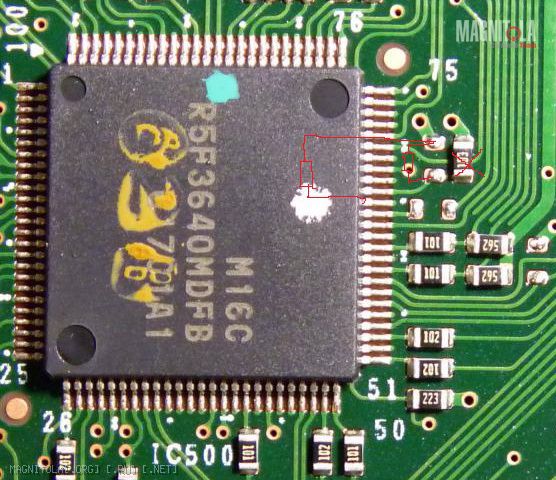

Вложение 115888
Делаем все так-же как и в 305 как описано выше.
Отличие только в том что необходимо допаять еще одно сопротивление 10ком (103) на 65 ногу процессора.
Проблема только в том, что от ножки не отходят дорожки, то есть придется припаивать к самой ноге процессора и придумать как это все будет держатся так как к плате не припаять :) (если не уверенны что справитесь, поручите лучше умельцу или отнесите магнитолу в любой сервис по электронике, ремонт телевизоров, что угодно там есть нормальное оборудование и много не возьмут за перепайку пары сопротивлений, если принести им просто плату).
1. Перепаиваем сопротивление как на картинке.
2. Допаиваем сопротивление 10ком на 65 ногу, как показано на рисунке.
------------------------------------------------------------------------------------------
Как бы сделал я:
Взял обычный резистор советский любой 10ком, двумя проводками аккуратно припаял как показано выше на рисунке. После того как убедился что схема рабочая, сделал бы вот так:
Вложение 115907
Белым: Зачистил дорожку ножиком от краски.
Черным: ножом перерезал дорожки
Красным: припаял проводник (кусочек ножки от любого радио элемента резистора конденсатора)
Желтым: изолированный тонкий проводок залуженный с обеих концов припаял как показано на картинке.
На получившееся место припаял новое сопротивление.
------------------------------------------------------------------------------------------
Внимание!!! С платой нужно работать аккуратно, так как пайка довольно хрупкая.
-----------------------------------------------------------------------------------------
Автор статьи не несет никакой ответственности и не гарантирует отсутствие ложных сведений и ошибок. Вся ответственность за использование материала лежит целиком и полностью на читателях. ВНИМАНИЕ: я не несу никакой ответственности за ваши действия. Всё что вы будете делать - это всё на ваш страх и риск!
-----------------------------------------------------------------------------------------
Те кто удачно воспользовался этим материалом, просьба отписать в теме, что и как у кого вышло.
Спасибо molevser за схему 303.
P.S. Ждем первопроходцев.

Цитата:

---

Сообщение от trz_ua

1. Убрать сопротивление что на картинке вообще (исходя из логических соображений: сопротивление положение 1-япония, положение 2-америка, отсутствие сопротивления положение 3-евро).

---

Без обоих сопротивлений тоже америка! Можно вычеркивать.

trz_ua респект тебе! Все сделал как ты написал все отлично работает.

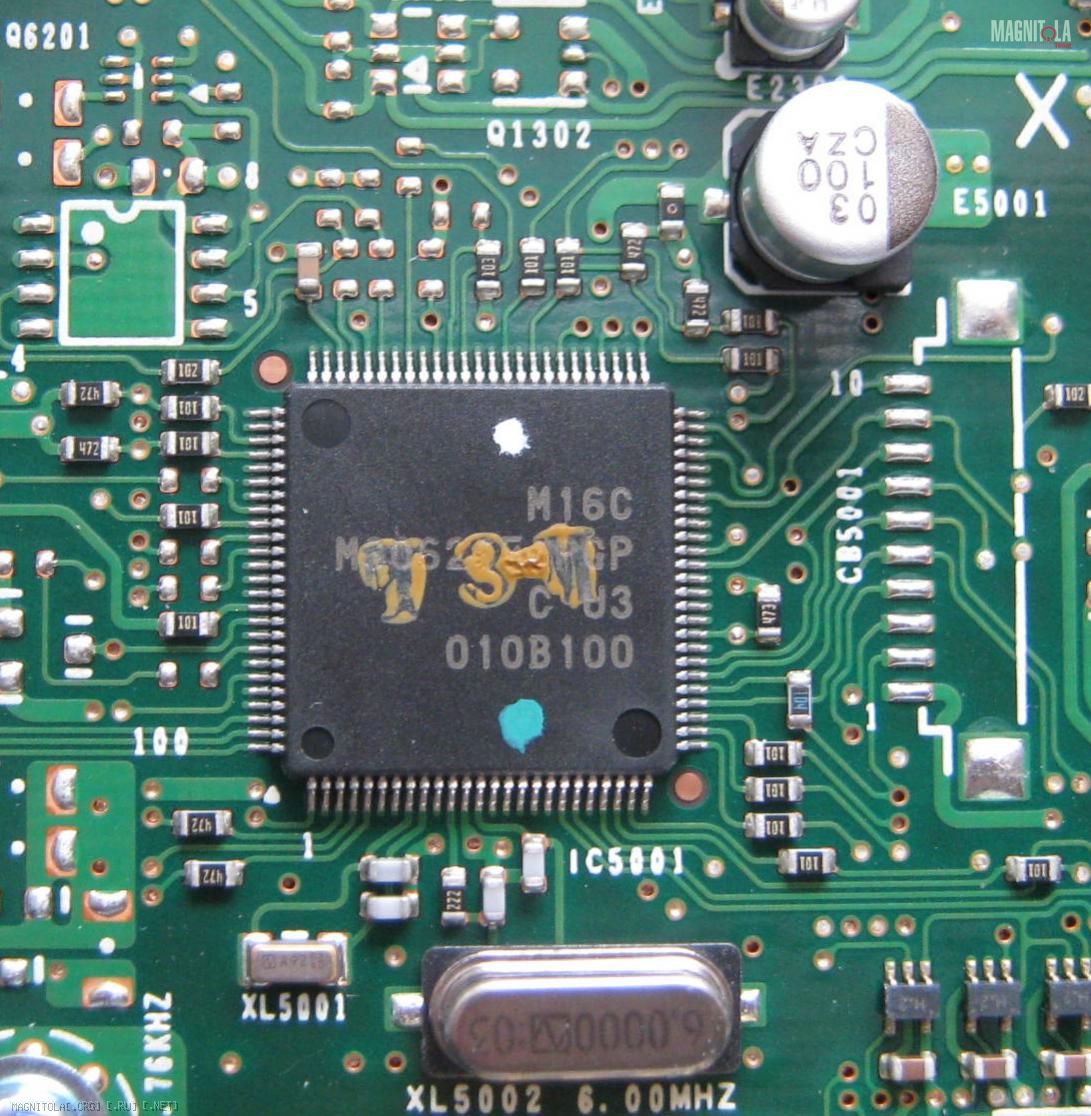

как было
Вложение 116024
как стало
Вложение 116025

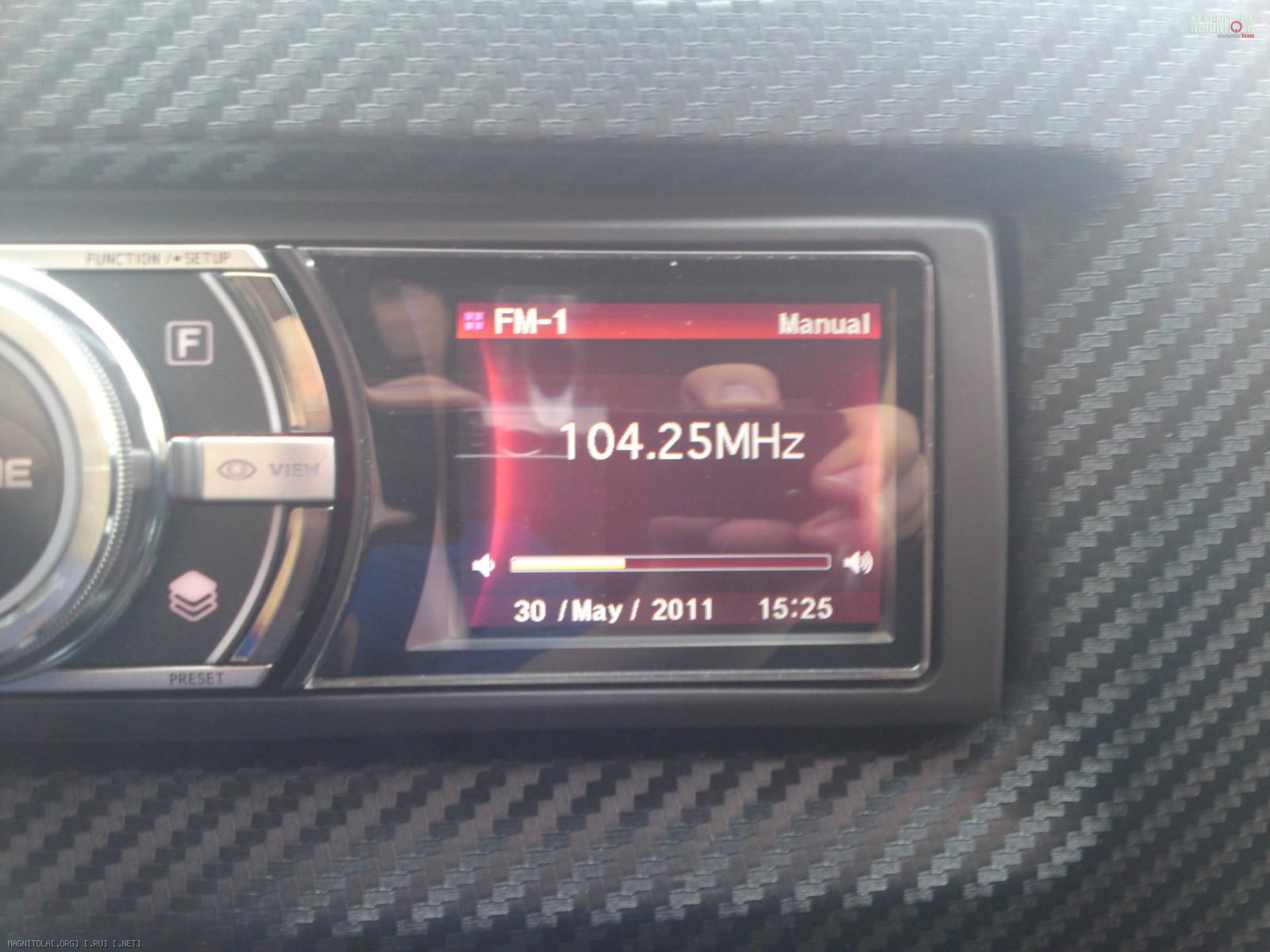

результат
Вложение 116026

Спасибо! :drinks:

Смена радио на IDA-X200(303)
По многочисленным просьбам раскрываю секрет перестройки FM-тюнера c американского стандарта в европейский для моделей IDA-X200(303).Все права на перестройку остаются за мной ))).
---------------------------------------------------------------------------------------------------
Автор статьи не несет никакой ответственности и не гарантирует отсутствие ложных сведений и ошибок. Вся ответственность за использование материала лежит целиком и полностью на читателях. ВНИМАНИЕ: я не несу никакой ответственности за ваши действия. Всё что вы будете делать - это всё на ваш страх и риск!
---------------------------------------------------------------------------------------------------
1. Все резисторы должны находится на своем месте.
Если Вы проводили какие либо манипуляции с резисторами, верните их на старое место(смотрите фото с расположением деталей).
2.Нажимаем BAND + PRESET появится надпись AREA CHANGE. потом нажать ENTER(TAG)появиться надпись AREA 2 все готово.

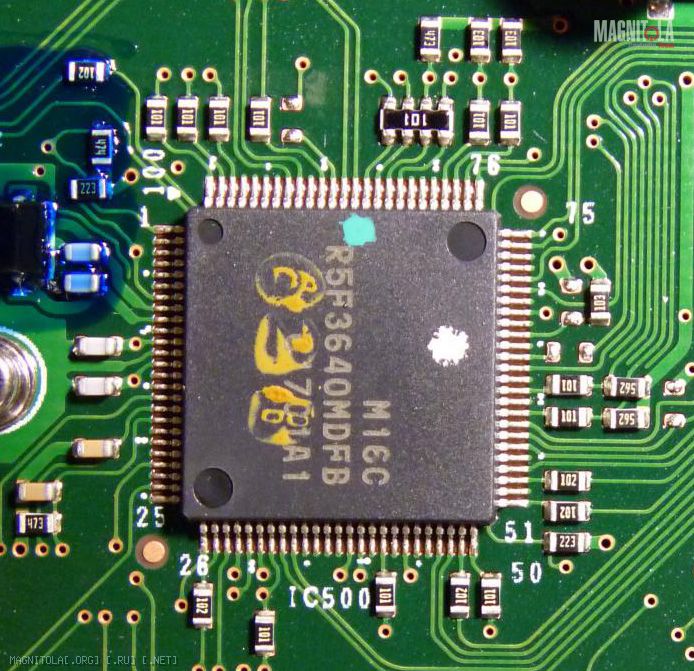

фото со стандартным расположением деталей.
Вложение 116030

molevser, спасибо за схемку. Рад что у тебя все получилось.
У кого все получилось, сообщите на форуме.

Да скорой встречи.

жду недождусь когда моя магнитолка починится и будет работать в европейской сетке вещания))))

305S в поряде после перепайки,все станции ловит,так что будет всем счастье !!! trz_ua, спасибо украинский брат !!!
Рixx ,а х-100 и х-001 тоже кнопками можно перекинуть ?
