IDA X305S эксплуатация.

  1. #81
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

    Цитата Сообщение от Pixx Посмотреть сообщение
    trz_ua,перепаивал smd-резисторы.


    Может подскажешь где и какие...
    Думаю в 305 точно такая же история
    Я попробую переделать выложу фотки


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #82
    Не помню...Не знаю... Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 240997 Аватар для nomemory
    Регистрация
    04.07.2010
    Город/село
    MSK
    Сообщений
    2,800
    Спасибо (Раздал)
    854
    Спасибо (Получил)
    2547

    Re: IDA X305S эксплуатация.

    Я думаю-там нечто очень похожее ... Sony XAV-70BT как перекодировать радио на российские диапазоны? только для перекидывания всех этих джамперов нужен сервис- мануал.


  4. #83
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

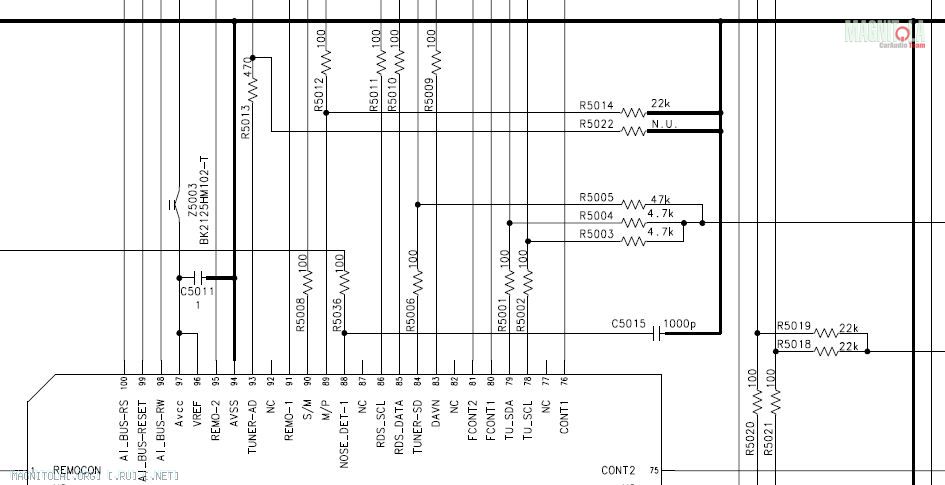

    Вот что я еще выпросил

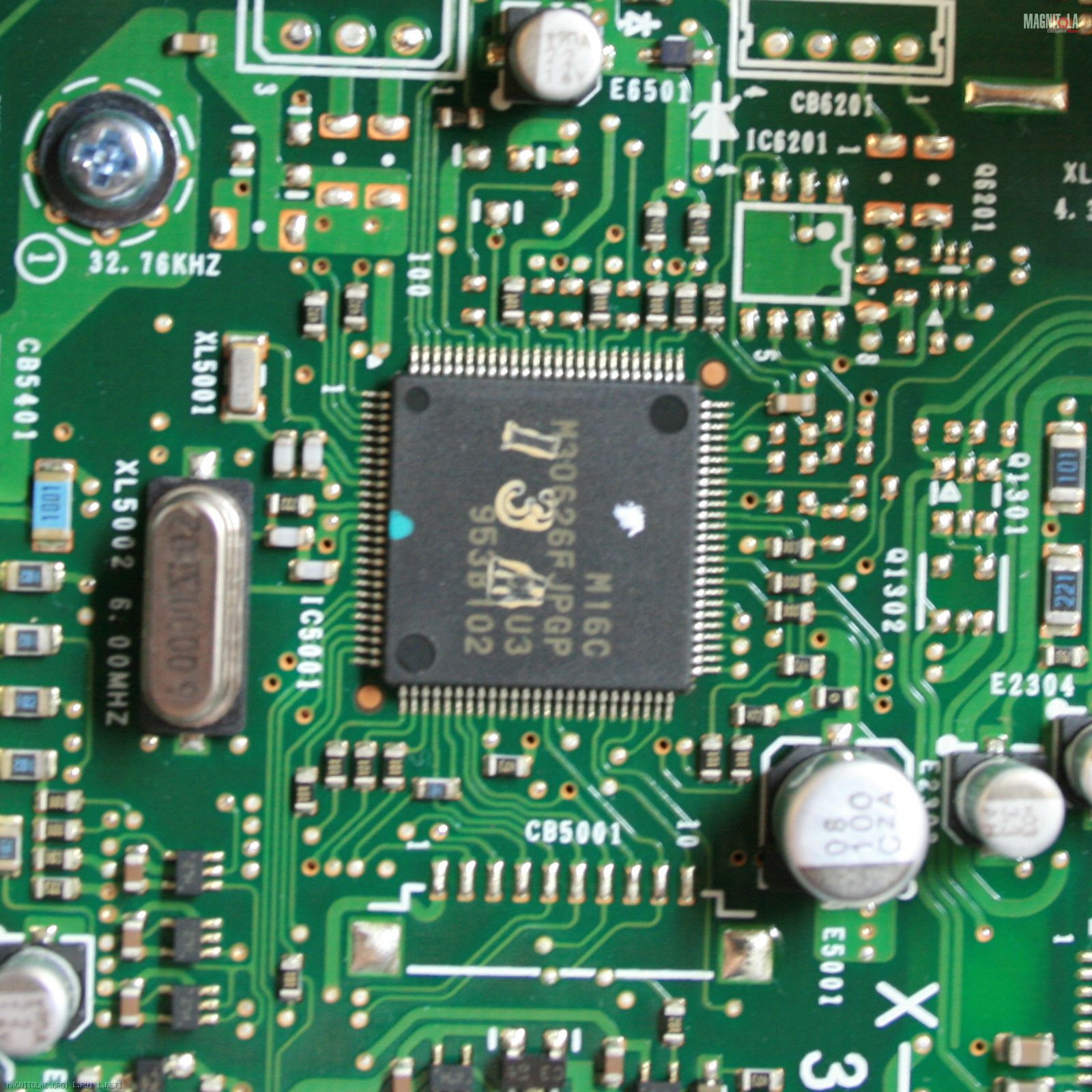

    Так же прилагаю фото своей магнитолы.
    Кто подскажет что куда паять ?
    Нажмите на изображение для увеличения
Название: main_chip_radio.JPG
Просмотров: 44
Размер:	70.3 Кб
ID:	106633Нажмите на изображение для увеличения
Название: main_chip_radio1.JPG
Просмотров: 42
Размер:	801.5 Кб
ID:	106634


  5. #84
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 8720
    Регистрация
    20.01.2010
    Город/село
    Москва
    Сообщений
    255
    Спасибо (Раздал)
    15
    Спасибо (Получил)
    64

    Re: IDA X305S эксплуатация.

    Цитата Сообщение от trz_ua Посмотреть сообщение
    Вот что я еще выпросил
    как это получилось?


  6. #85
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

    Пришлось долго и нудно выпрашивать .
    Что тут смешного...лучше подскажите что куда паять, а то магнитола лежит разобранная


  7. #86
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

    Может кто может сделать фото микросхемы европейца ?
    Я тогда без проблем перепаяю.
    Вот что еще нашел.
    Нажмите на изображение для увеличения
Название: beta1.JPG
Просмотров: 28
Размер:	82.0 Кб
ID:	106661


  8. #87
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

    Блин ну что ж никто не поможет ?
    Я уже почти докопался до сути...
    Резистор задающий частоту вот он:
    Нажмите на изображение для увеличения
Название: b2.JPG
Просмотров: 55
Размер:	76.7 Кб
ID:	106666
    Нужна помощь понимающих людей, на какой его заменить ?
    На большего номинала или меньшего ?

    Также прилагается даташит на микросхемку.
    datasheet.pdf


  9. #88
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 5016
    Регистрация
    29.03.2010
    Город/село
    Moscow
    Сообщений
    60
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    18

    Re: IDA X305S эксплуатация.

    Цитата Сообщение от trz_ua Посмотреть сообщение
    Блин ну что ж никто не поможет ?
    Я уже почти докопался до сути...
    Нужна помощь понимающих людей, на какой его заменить ?
    На большего номинала или меньшего ?
    Его СНЯТЬ надо. И возможно поставить В ДРУГОМ МЕСТЕ.
    Это конфигурационный резистор. Он или "0" или "1" подаёт на соответствующий вход проца.

    Также прилагается даташит на микросхемку.
    В данном случае, это совершенно "ни о чём". Даташит на процессор как таковой, а уж какие функции в него зашиты, определяется прошивкой.


    Короче, отпайвай аккуратно резистор и включай.
    О результатах расскажешь.

    P.S. в свою магнитолу лезть и фоткать ЛЕНЬ. (хотя прекрасно понимаю желание сообщества получить инфу)


  10. #89
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация
    Репутация: 461
    Регистрация
    11.03.2011
    Город/село
    Kiev
    Сообщений
    21
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    10

    Re: IDA X305S эксплуатация.

    Общем отпаял я его эффекта никакого
    Очень бы хотелось увидеть фото европейца.
    Если не сложно можешь сфоткать ?
    Там делов то открутить два болта и снять крышку и все.
    С меня будет причитаться


  11. #90
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 8720
    Регистрация
    20.01.2010
    Город/село
    Москва
    Сообщений
    255
    Спасибо (Раздал)
    15
    Спасибо (Получил)
    64

    Re: IDA X305S эксплуатация.

    Цитата Сообщение от trz_ua Посмотреть сообщение
    Общем отпаял я его эффекта никакого
    правильно, он за перестройку не отвечает.

    как писал "Theo" нужно установить определенный логический уровень на соответствующий вывод проца.
    если не ошибаюсь, логический "0" - вывод проца должен быть соединен с массой, а логическая "1" - вывод должен быть соединен с положительным контактом (+).
