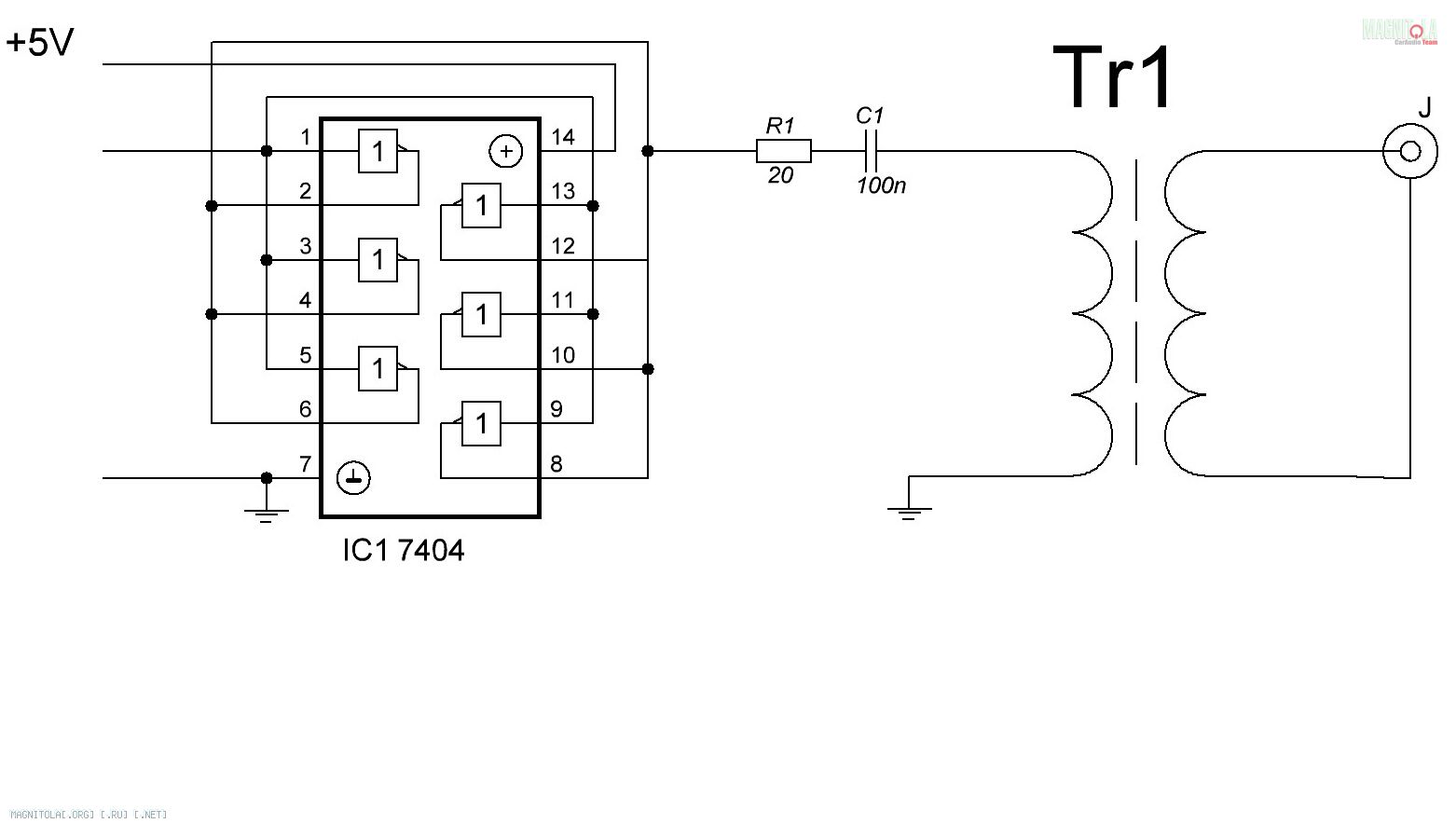

Звук по SPDIF можно вывести с мамки, там разъём есть, если по коксу, надо будет сварганить простейшую схемку:

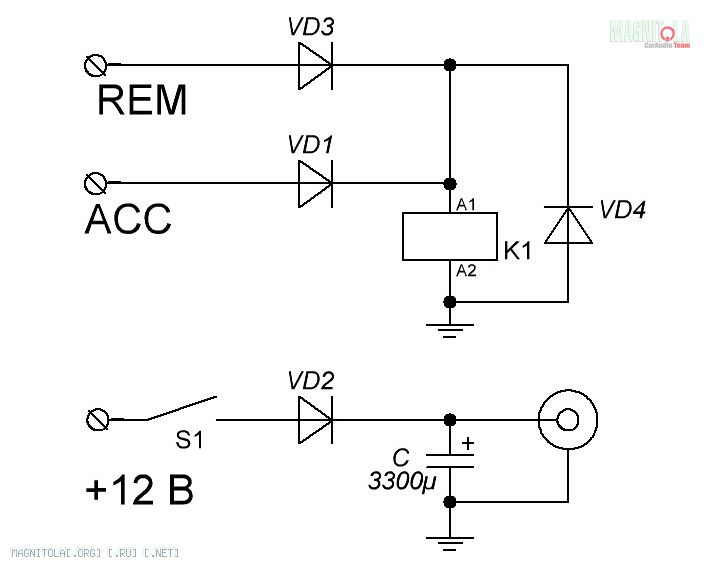

Для нормальной организации питания тоже чутка поработать:
Форум автозвука и установки музыки в автомобиль
Звук по SPDIF можно вывести с мамки, там разъём есть, если по коксу, надо будет сварганить простейшую схемку:
Для нормальной организации питания тоже чутка поработать:
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 247115
вариант - камеру заднего вида запитать от лампочки заднего хода... схемку поищи тут иль на карписи-ру..Сообщение от Родион
включаешь заднюю, включаеся лампа заднего хода, камера заднего вида и сигнал попадает на монитор, блокируя видео-сигнал с компа.
Желательно ставить еще схемку "задержки" - если АКППпри прохождении R за долю секунды видео-сигнал с карписи тоже блокируется на полсекунды-секунду - когото это напрягает
Репутация: 62533
Репутация: 247115 я чота в ступоре
а если мать с оптич выходом, то и нафига эти конвертеры?
---------- Сообщение добавлено 29.11.2012 в 19:18 ----------
ааа, я не понял сразу что ты именно ту мать по совету Rover'а купил, а не другую с встроенным оптич выходом..... sorry..
тогда какойто конвертер
у меня терадак... ща дядя Rover еще посоветует чтото... "отдельную тему"
Репутация: 62533 разбирался б я в схемотехнике - наверное б спаял предложенную Rover схему... а так.... кого то спрашивать что да как... итак уже неловко...
поэтому и вынужден брать готовые решения
Там делов на час. Неужели никого рядом нет, кто паяльник в руках держит?
Репутация: 722156
Я думаю, что если дать некоторые пояснения по схеме, то никаких проблем с реализацией не возникнет. Я тоже не разбираюсь в электронике, но паяльник в руках при необходимости могу держать.
Могли бы вы пояснить схему?
Какие номиналы резистора и конденсатора необходимо использовать? Что за "цифровой трансформатор" используется в схеме, чем он отличается от "обычного"?
Резистор 10 - 30 Ом. Конденсатор любой плёночный 0,01 мФ.
Трансформатор намотан на ферритовом колечке диаметром 8 мм, взятом с убитой материнки.
Первичная обмотка 16 витков, вторичная 4. Вторичная обмотка от массы заизолирована.
Репутация: 62533 по RC понятно)) с трансом тоже более менее
а вот пайка самой микрухи ....
я так понимаю такая:
вызывает просто ступор
у нее ж 14pin
а с платы материнки куда к ней паяться и откуда что брать))
ох стыдобааа) простите грешного!!)
все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((
по RC понятно)) с трансом тоже более менее
а вот пайка самой микрухи ....
я так понимаю такая:
вызывает просто ступор
у нее ж 14pin
а с платы материнки куда к ней паяться и откуда что брать))
ох стыдобааа) простите грешного!!)
все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((
Харош паниковать! Аккуратно загибаешь ножки пинцетом к корпусу, спаиваешь тонким проводом по этой схеме :
подпаиваешь R, C, транс, всё в термоусадку, получаешь трубочку размером с сигаретный фильтр - три входа к матери два выхода к RCA.
Не бином Ньютона.
а с платы материнки куда к ней паяться и откуда что брать

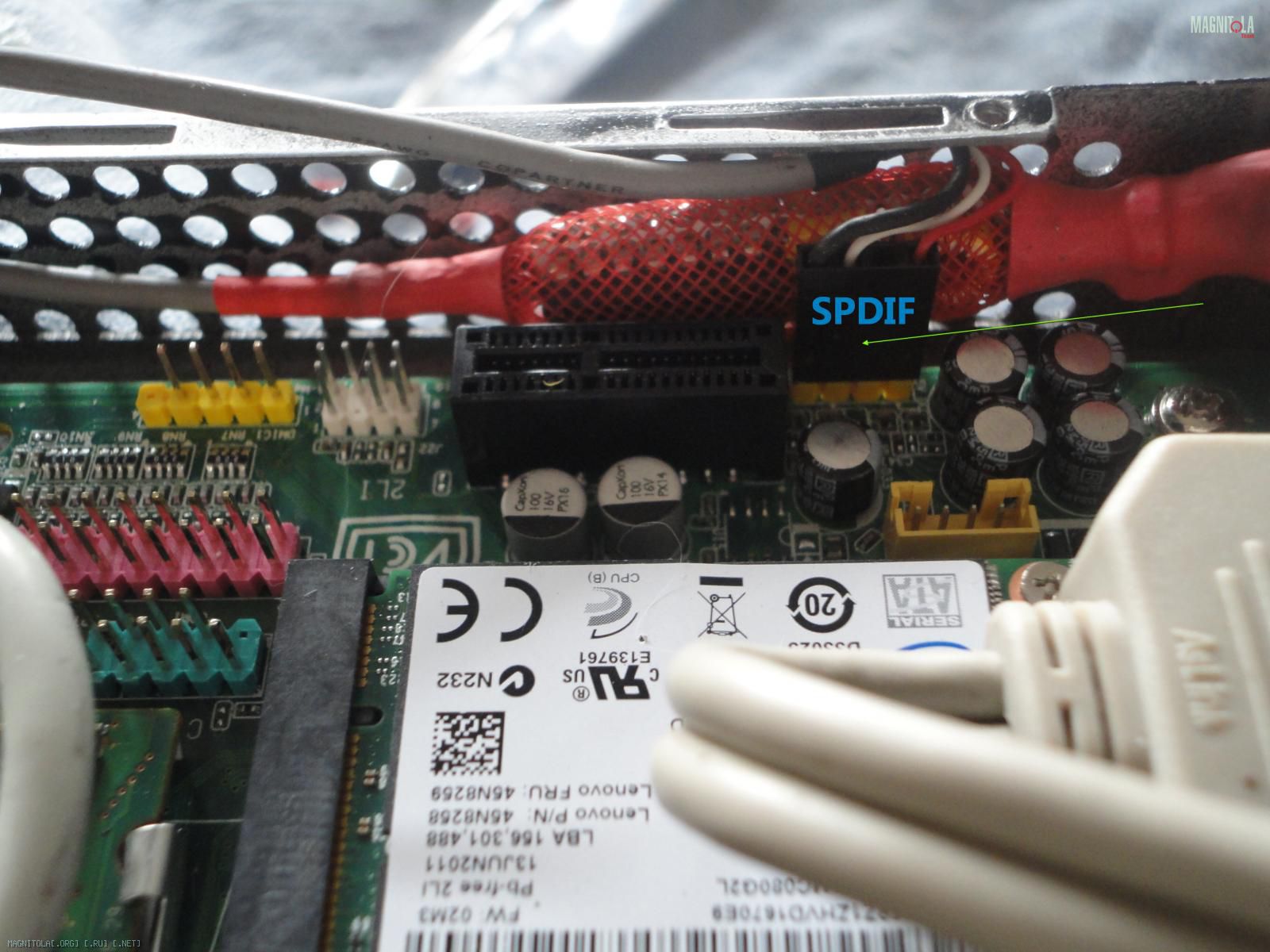

На матери ничего паять не надо, там уже трёхштырьковый разъём SPDIF есть.
