Резистор 10 - 30 Ом. Конденсатор любой плёночный 0,01 мФ.
Трансформатор намотан на ферритовом колечке диаметром 8 мм, взятом с убитой материнки.
Первичная обмотка 16 витков, вторичная 4. Вторичная обмотка от массы заизолирована.
Репутация: 62533
по RC понятно)) с трансом тоже более менее
а вот пайка самой микрухи ....
я так понимаю такая:
вызывает просто ступор)
у нее ж 14pin
а с платы материнки куда к ней паяться и откуда что брать))
ох стыдобааа) простите грешного!!)
все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((
по RC понятно)) с трансом тоже более менее
а вот пайка самой микрухи ....
я так понимаю такая:
вызывает просто ступор
у нее ж 14pin
а с платы материнки куда к ней паяться и откуда что брать))
ох стыдобааа) простите грешного!!)
все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((
Харош паниковать! Аккуратно загибаешь ножки пинцетом к корпусу, спаиваешь тонким проводом по этой схеме :
подпаиваешь R, C, транс, всё в термоусадку, получаешь трубочку размером с сигаретный фильтр - три входа к матери два выхода к RCA.
Не бином Ньютона.
а с платы материнки куда к ней паяться и откуда что брать
На матери ничего паять не надо, там уже трёхштырьковый разъём SPDIF есть.
Репутация: 62533 вот что еще нашел:
http://lampizator.eu/LAMPIZATOR/Sque...queezebox.html
---------- Post added 01.12.2012 at 21:02 ----------
про три входа с мамки понял - но не понял где что:

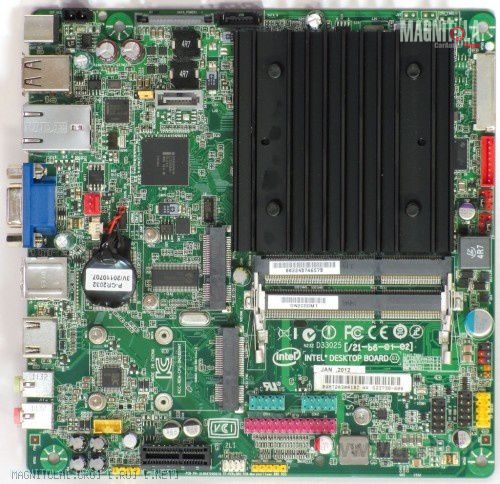

на Вашей фотке на мамке Красный черный и белый провода - это по схеме если смотреть сверху вниз:
красный = +5
белый
черный = земля
?
наглядность чесн говоря уже принимает конкретные образы
но вот не понял - где после микрухи два выхода? я один вижу)
и самый дурацкий вопрос) - хотя я догадываюсь - на схеме черные точки пересекаемых линий это контакт?)) если нет точки то не пересекаются)?
Блин... как всё запущеновот что еще нашел:
http://lampizator.eu/LAMPIZATOR/Sque...queezebox.html
---------- Post added 01.12.2012 at 21:02 ----------
про три входа с мамки понял - но не понял где что:
на Вашей фотке на мамке Красный черный и белый провода - это по схеме если смотреть сверху вниз:
красный = +5
белый
черный = земля
?
наглядность чесн говоря уже принимает конкретные образы
но вот не понял - где после микрухи два выхода
и самый дурацкий вопрос) - хотя я догадываюсь - на схеме черные точки пересекаемых линий это контакт?)) если нет точки то не пересекаются)?
1. Загибаешь вовнутрь 1, 3, 5, 9, 11, 13 ножки микросхемы. Тонким неизолированным проводком (можно взять жилку от силового кабеля) спаиваешь ножки между собой. Подпаиваешь белый провод - это будет вход SPDIF. Сверху изолируешь полотной бумагой.
2. На бумагу загибаешь ножки 2, 4, 6, 8, 10, 12 точно так же спаиваешь между собой. К ним подпаиваешь резистор, последовательно конденсатор, и первичную обмотку трансформатора между вторым концом конденсатора и 7 ногой микросхемы.
3. К 14 ноге подпаиваешь красный провод - это будет питание +5В (уже есть на разъёме матери)
4. К 7 ноге подпаиваешь чёрный провод - общий.
5. Вторичную обмотку трансформатоа мотаешь так, чтобы концы остались подлиннее - их припаиваешь к RCA, это и будет коаксиальный выход SPDIF.
6. Проверяешь работоспособность конструкции (возможно придётся поменять местами концы вторичной обмотки транса.
7. Если всё нормально, то всю конструкцию в термоусадку, неплохо бы ещё перед этим термоклеем пролить.
Фууух...
Репутация: 62533 ....ОГРОМНОЕ!!!!!!!

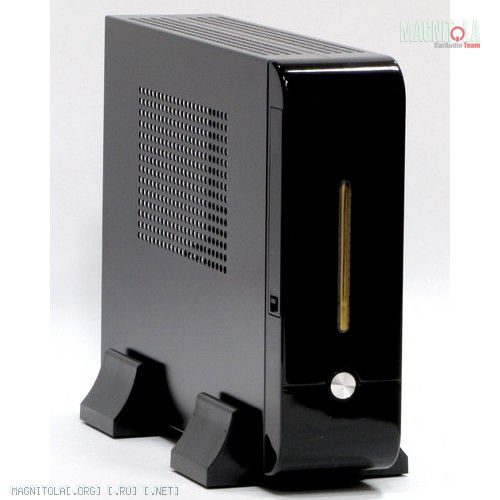

Репутация: 62533 закончил с корпусом системника

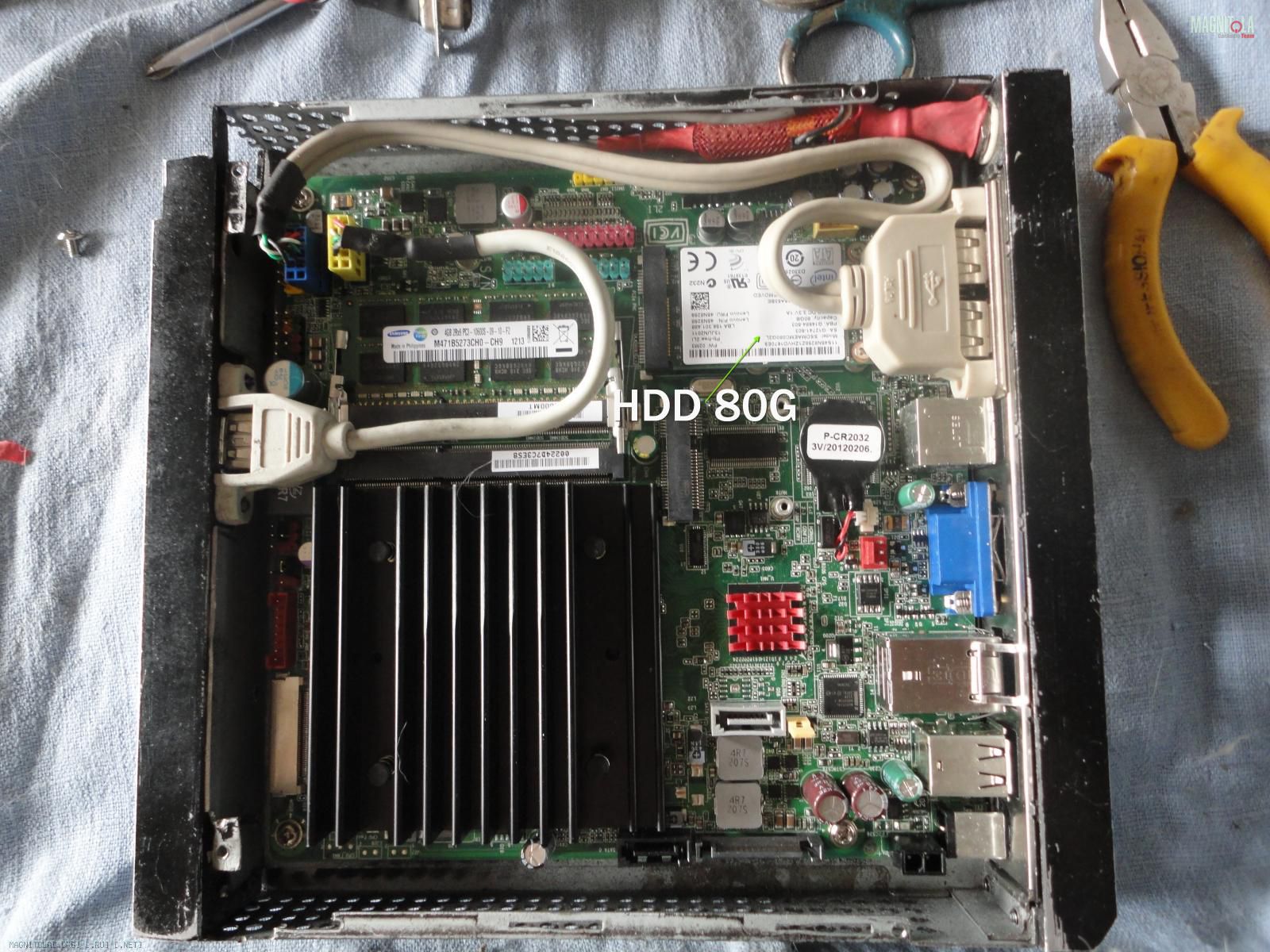

из за того что я по ошибке купил вместо диска mSata - обычный Sata) пришлось колхозить с подъемом корпуса и размещения проводов для обычного SATA диска OSZ 3 Vertex3 (128 гб) - в итоге вышло все более чем
да и посмотрим еще позже -воткнуть туда mSata - не вопрос ) - нужно НГ нормально встретить - там посмотрим))
сейчас в планах вывести нормальное управление питанием и USB на панель приборов длинным проводом
а так же врезать в корпус RCA Coax
размер получился 18*19 см - толщина в малом конце: 3 см - в большем - 4,5 см
Алгоритм такой: повернули ключ, на АСС пошла напруга, и через VD1 замкнула релюху К1, та своими контактами через VD2 подключила комп к АКБ. Если мы в БИОС выставим значение "старт при подаче напряжения", то комп стартанёт, по умолчанию останется выключеным. Вот теперь комп можно включить кнопкой. Комп стартует, с него мы берём 12 В ( я беру с разъёма LVDS) и подаём на REM усилителей, и REM на схеме, ключ зажигания можно вынимать - комп себя "самоблокирует" через VD3, и выключится только при повторном нажатии кнопки.
Так, по поводу диода VD2 - он не даёт разряжаться кондёру 3х3300 мкФ (на фото видно самопальную плату с бочонками)
на бортсеть во время прокрутки стартером - комп даже при разряженой АКБ не будет перегружаться во время завода, а так же даёт защиту от переполюсовки.
Как я уже писал, можно вместо диода поставить индуктивность на комповом колечке - тогда будет фильтр.
У меня схема включения малёхо посложнее:
Репутация: 62533 Уважаемый Rover, сейчас заняты питанием по вашей схеме:подскажите, если по простой схеме (верхней) брать 12v с разъема lvds - мы не можем - я так понял это 30pin разъем у радиатора проца? Мы туда никак не зацепимся((Алгоритм такой: повернули ключ, на АСС пошла напруга, и через VD1 замкнула релюху К1, та своими контактами через VD2 подключила комп к АКБ. Если мы в БИОС выставим значение "старт при подаче напряжения", то комп стартанёт, по умолчанию останется выключеным. Вот теперь комп можно включить кнопкой. Комп стартует, с него мы берём 12 В ( я беру с разъёма LVDS) и подаём на REM усилителей, и REM на схеме, ключ зажигания можно вынимать - комп себя "самоблокирует" через VD3, и выключится только при повторном нажатии кнопки.
Так, по поводу диода VD2 - он не даёт разряжаться кондёру 3х3300 мкФ (на фото видно самопальную плату с бочонками)
на бортсеть во время прокрутки стартером - комп даже при разряженой АКБ не будет перегружаться во время завода, а так же даёт защиту от переполюсовки.
Как я уже писал, можно вместо диода поставить индуктивность на комповом колечке - тогда будет фильтр.
У меня схема включения малёхо посложнее:
Вопрос в следующем: где то еще с платы можно взять эти 12v??? Чтобы реализовать питание по предложенной схеме?
спасибо заранее!!!
