Вопрос коммутации. Два источника звука в один канал.

На плате всё точно так, как я предполагал. Схема включения, что я привёл выше остаётся без изменений. + -, судя по всему не обязательно подключать, если у основного модуля питание хорошее: это дублирующие контакты. Управление релюхами реализовано по земле: когда на жёлтом или зелёном проводах появляется земля, соответствующие реле "включаются". Если бы не было этого релейного блока, то можно было бы его легко сделать самому. Но это так, лирика: радуюсь тому, что понял как оно работает

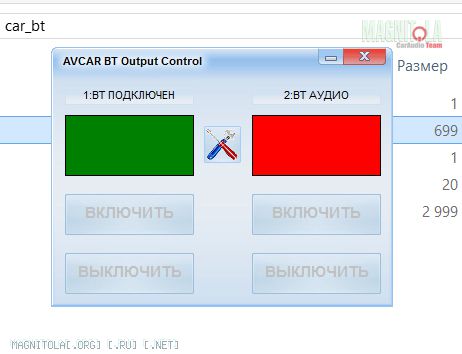

Теперь по программе: Если Вы подключите релюхи точно так, как я указал Выше, то программу надо настраивать так, чтобы во время звонка реле переключались в состояние ВКЛ, а в остальное время - в ВЫКЛ. Если покажете скриншоты, могу попробовать подсказать, как настроить.

PS Проблем с чтением моего рисунка из предыдущего поста не возникло?

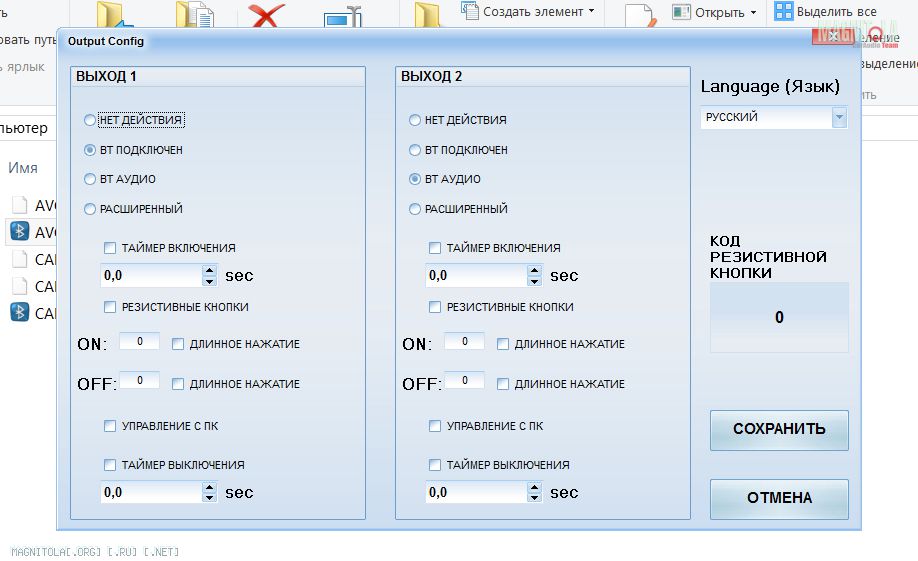

Во-первых: разработчик молодец, проги красивые написал и девайс задорный. Но брать деньги за чудо без единой строчки документации - увольте. Могу предположить, что если поставить галочку напрости BT АУДИО, то питание на обмотку ребе будет подаваться только во время звонка, что нам как раз и нужно. Можно проверить мою догадку и без подключения "соплей": если при начале вызова и при окончании вызова обе релюшки щёлкают (можно понять, какая щёлкает, какая - нет, если приложить к ним палец), то выбор сделан правильный. Ещё хотелось бы знать, что происходит с окошком настроек этой софтины, если ткнуть в радиобатон "расширенный".

Во-вторых: Если Вы задействуете оба реле для коммутации звука, то для управления ремоутом ничего не останется. Тогда придётся всё-таки прикупить ещё одну перекидную релюшку с двумя группами контактов (как раз такую, на которую я Вам ссылку давал раньше) и коммутируемые сигнальные цепи повесить на неё, а для её управления задействовать одно реле. Тогда освободится второе реле, которое можно настроить отдельно.
Но есть ещё такой вариант: не задерживать включение уся, но заставить оба реле быть в состоянии "ВКЛ", пока не загрузится комп. Тогда входы уся будут переключены на выход БТ-гаринтуры, с которой звуки никакие не идут.

В-третьих: релюхи на плате стоят 12-вольтовые, поэтому с блока AVCAR BT на них приходит 12 вольт. НО!!! Это - РЕЛЕ, оно управляется одной цепью, а коммутировать может совершенно другую, независимую цепь. Для управления ремоутом - не важно, какое питание внутри цепи управления реле. Реле просто должно "рвать" провод ремоута пока комп не загрузится. Но в настройках этой программулины я пока такого варианта не вижу - в лучшем случае Вы включите усилитель только после подключения телефона к BT-гарнитуре.

В-четвертых: У меня при загрузке компа единственный звучок, который попадает в аудиосистему - легкий щелчок при инициализации звукового адаптера, который замечаю только я. И он меня извещает об окончании загрузки системы после выхода из гибернации: значит можно уже включать foobar controller на смартфоне Всё остальное я отключил в настройках звуковой схемы Windows. Может быть, Вам тоже стоит туда слазить?

В-пятых, можно сделать задержку включения уся, применив обычную RC-цепочку. Правда, она же обеспечит и задержку выключения уся, что не всегда айс

Кстати, откуда Вы берёте ремоут для уся? Если со специального выхода БП - то нельзя ли в настройках БП тупо увеличить задержку?

Сообщение от eclipsemmc

1. С вашего позволения, запостил схему подключения с вопросом по софту на профильном форуме. Собрал. Схема работает. Релюшки щелкают, звук переключается с ПК на девайс и обратно, НО только в ручном режиме с помощью софтинки.

Пожалуйста. Тут тоже отпишитесь, когда с софтом разберётесь, вдруг я себе такую гарнитуру захочу

На самом деле странно насчёт 5 вольт... Назачем тогда их вести с основного модуля, если релюхи один фиг 12-вольтовые?

Рад, что что-то получается



Натапал толком, простите за очепятки

Нене блок реле полностью аналоговый. Я же описал как он работает. Ключ к решению - упоминание о возможности питания основного блока по USB. Это всё объясняет. Если питать основной блок от 12 вольт, то на плату придёт 12 вольт, а не 5 и доп. питание не потребуется.

Но отсутствие хотябы кнопочки help всё портит

Натапал толком, простите за очепятки

Сообщение от eclipsemmc

Спаял проводки мини-джеки папы/мамы. Поначалу накосячил с подключением земли, посему релюхи автоматом не переключались. Поправил. По софту, разработчик отписался, что выставлять нужно на обоих релюхах БТ-аудио. Все работает как надо. Осталось решить вопрос с регулировкой громкости девайса ибо он не умеет это делать. Думаю впаять обычную регулировку громкости от бесхозных наушников.

Не покатит. У наушников сопротивление исчисляется десятками Ом, у усилков входное сопротивление - десятками килоОм (я чаще всего встречал 10кОм). В регуляторе от наушников будет не то сопротивление. Если надо отрегулировать и забыть - то просто подберите резюк от 2 до, к примеру 6 кОм, впаянный последовательно в сигнальный "плюс" каждого канала и всё. В принципе, громкость во время BT подключения можно отрегулировать и с телефона. Они обычно помнят эту настройку и после переподключения к гарнитуре.

В принципе - можно присмотреться к продукции фирмы alps. Качество - ОК, бюджет - на любителя
